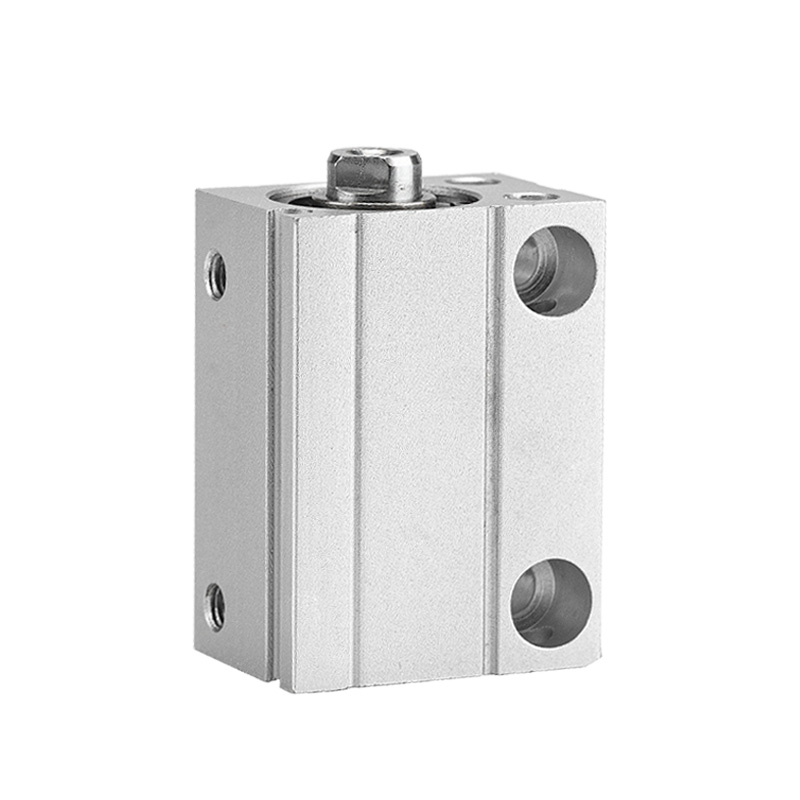

سیلندر نصب آزاد فوق العاده کوچک سری SOLH CDUJB برای تجهیزاتی با فضای نصب محدود طراحی شده است. در مقایسه با سری استاندارد CU، طول کلی 64 درصد کاهش یافت و کاهش حجم تا 70 درصد. بدنه جمع و جور مربعی امکان نصب مستقیم چند سطحی بدون براکت را می دهد. CDUJB مجهز به آهنربای داخلی برای تشخیص موقعیت. به طور گسترده در الکترونیک 3C، ابزار پزشکی و اتوماسیون دقیق نیمه هادی استفاده شده است.
|
مدل |
ویژگی ها |
برنامه |
| CUJB |
بدون حلقه آهنربایی، بدون نصب سنسور |
بار سبک کم هزینه بدون بازخورد موقعیت |
| CDUJB |
آهنربای داخلی، سازگار با کلیدهای CMSH/DMSH، D-M9BV |
اتوماسیونی که نیاز به سیگنال موقعیت سکته مغزی دارد |
| CDUJS |
نسخه تمیز، مواد بدون مس |
دستگاه پزشکی، اتاق تمیز نیمه هادی |
- بدنه مربعی فوق العاده فشرده، مناسب برای چیدمان متراکم و جک تعبیه شده؛
- سوراخ های نصب چند طرفه در پایین، کنار و انتهای انتهایی، نصب از هر جهت.
- آهنربای داخلی (CDUJB)، اسلات حسگر دوگانه برای تشخیص موقعیت امتداد/انقباض.
- صفحه سپر مغناطیسی MU-S025 اختیاری برای جلوگیری از تداخل متقابل برای سیلندرهای نزدیک مرتب شده است.
- بالشتک انتهایی لاستیکی اختیاری برای کاهش ضربه برای قطعات کار کوچک.
- طراحی بدون مس CDUJS از بارش فلز برای محیط تمیز جلوگیری می کند.

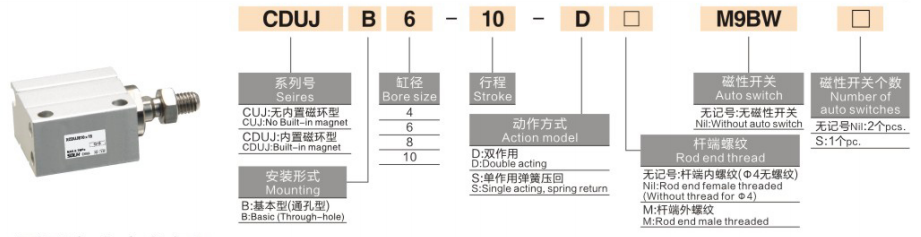

1. مثال: CDUJB8×15D-M
- CDUJB: کد سری (C = آهنربای داخلی؛ CUJB = غیر آهنربایی)
-- 8: اندازه سوراخ (میلی متر): 4،6،8،10،12،16،20
-- 15: طول ضربه (میلی متر)
-- د: دوبازی; S: بازگشت بهار تک بازیگری
-- M: میله نخ خارجی. بدون علامت = نخ داخلی; φ4/φ6 بدون نخ میله
|
پارامتر |
مشخصات |
| اندازه سوراخ |
4،6،8،10،12،16،20 میلی متر |
| سکته مغزی استاندارد |
4/6/8/10:4~30mm؛ 12/16:5~30mm؛ 20:5~50mm |
| نوع بازیگری |
بازگشت فنر دو بازیگر (اصلی)، تک بازیگری |
| فشار عملیاتی |
عملکرد دوگانه: 0.15~0.7MPa (φ4/φ6)؛ 0.1~0.7MPa (≥φ8)؛ تک بازیگر: 0.35 ~ 0.7MPa (φ4) |
| فشار اثبات |
1.0 مگاپاسکال |
| محدوده دما |
غیر آهنربا: -10~70℃; نسخه آهنربایی: -10~60℃ |
| سرعت پیستون |
50 ~ 500 میلی متر بر ثانیه |
| کوسن |
بدون کوسن / بافر لاستیکی اختیاری است |
| موضوع پورت |
M3×0.5 (φ4/φ6)؛ M5×0.8 (φ8/φ10) |
| روغن کاری |
عملکرد بدون روغن |
| تحمل سکته مغزی |
± 0.5 میلی متر |
|
سوراخ (میلی متر) |
مساحت (mm²) |
0.2 مگا پاسکال |
0.4 مگا پاسکال |
0.6 مگا پاسکال |
0.7 مگا پاسکال |
|
4 |
12.6 |
2.5 |
5.0 |
7.6 |
8.8 |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
✅ کاربردهای معمولی
-- میکرو جیگ الکترونیکی 3C، حمل و نقل تراشه، درج کانکتور؛
- پردازش نمونه تجهیزات پزشکی، مکانیزم میکرو هل دادن؛
- موقعیت یابی ویفر نیمه هادی، محرک مینیاتوری اتاق تمیز.
- درپوش اتوماسیون، بست کوتاه و موقعیت یابی.
⚠️ یادآوری های انتخاب
- برای بار افست جانبی سنگین مناسب نیست. در صورت وجود نیروی جانبی راهنما را اضافه کنید.
- هنگام نصب چند سیلندر در کنار هم، صفحه محافظ مغناطیسی مورد نیاز است.
سیلندر پنوماتیکی فوق فشرده SOLH CDUJB نصب بدون براکت چند جهتی، محرک میکرو خطی ایده آل برای اتوماسیون با دقت فضای محدود در صنایع 3C، پزشکی و نیمه هادی را امکان پذیر می کند.
