نام تجاری: SOLH توسط Richge Technology

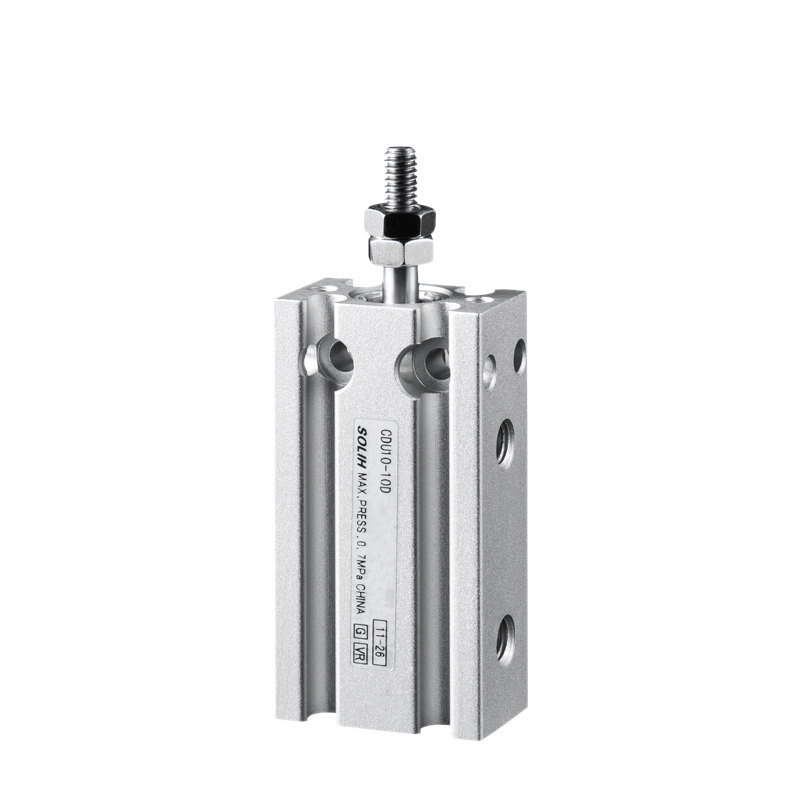

سیلندر بدون بلوک مستطیلی سری SOLH CU/CDU. سوراخ های نصب چند سطحی نصب مستقیم را در هر جهت بدون براکت امکان پذیر می کند. طراحی فشرده فوق العاده نازک که به طور گسترده برای فشار دادن بار سبک، گیره و موقعیت یابی در تجهیزات اتوماسیون با فضای نصب محدود استفاده می شود.
|
مدل |
ویژگی |
برنامه |
| CU |
بدون حلقه آهنربا، نمی تواند سوئیچ های مغناطیسی را در خود جای دهد |
پروژه های حساس به هزینه بدون بازخورد موقعیت |
| CDU |
آهنربای داخلی، از سنسورهای مغناطیسی CMSH/DMSH پشتیبانی می کند |
نیاز به تشخیص موقعیت امتداد/کشیدن دارد |
| CUK/CDUK |
میله پیستون غیر چرخشی |
زاویه قطعه کار باید ثابت باشد، از چرخش شفت جلوگیری کنید |
| CUW/CDUW |
میله پیستون دوقلو، راهنمای یکپارچه، ضد پیچش |
برنامه های کاربردی با بار جانبی و نیروی افست |
- نصب چند جهته: از پایین، کنار یا انتهای انتهایی نصب کنید، براکت نصب را ذخیره کنید.
- بدنه مستطیلی باریک، 40٪ نازک تر از سیلندر میله کراوات استاندارد؛
- ساختارهای چندگانه: میله تک استاندارد، میله ضد چرخش، میله هدایت دوگانه.
- نسخه آهنربایی داخلی (CDU) با اسلات سنسور قابل تنظیم؛
- بلبرینگ خود روان کننده، عملکرد مداوم بدون روغن؛
- پدهای بافر لاستیکی ثابت برای کاهش ضربه و سر و صدا.

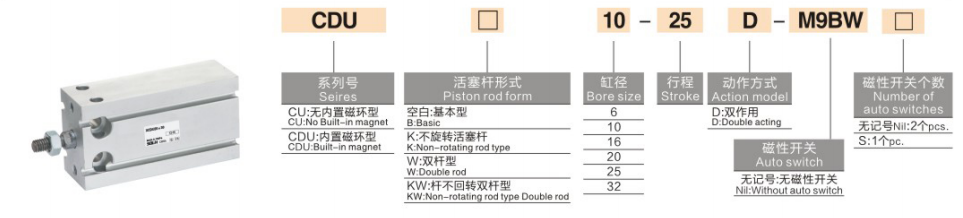

1. مثال: CDU16×30S
- CDU: نام سری، C = آهنربای داخلی. K=میله غیر چرخشی; W = میله دوبل
-- 16: اندازه سوراخ (میلی متر): 6،10،16،20،25،32
-- 30: طول ضربه (میلی متر)
-- S: مشخصات استاندارد
|
پارامتر |
مشخصات |
| اندازه سوراخ |
6،10،16،20،25،32 میلی متر |
| سکته مغزی استاندارد |
5 تا 60 میلی متر |
| نوع بازیگری |
عملکرد دوگانه (پیش فرض)؛ تک بازیگری بازگشت/خارج شدن بهار |
| فشار عملیاتی |
عملکرد دوگانه: 0.05 ~ 0.7 مگا پاسکال؛ تک بازیگر: 0.15 ~ 0.7 مگا پاسکال |
| فشار اثبات |
1.05 مگاپاسکال |
| دما |
-10 ~ 60 ℃ (بدون یخ در هوا) |
| سرعت پیستون |
50 ~ 500 میلی متر بر ثانیه |
| کوسن |
بافر لاستیکی ثابت در دو انتها |
| موضوع پورت |
M5×0.8 (φ6/10); PT1/8 (φ16~32) |
| روغن کاری |
عملکرد بدون روغن |
|
سوراخ (میلی متر) |
ناحیه رانش/کشش |
0.2 مگا پاسکال |
0.4 مگا پاسکال |
0.6 مگا پاسکال |
0.7 مگا پاسکال |
|
6 |
28.3 / 25.4 |
5.7 / 5.1 |
11.3 / 10.2 |
17.0 / 15.2 |
19.8 / 17.8 |
|
10 |
78.5 / 70.7 |
15.7 / 14.1 |
31.4 / 28.3 |
47.1 / 42.4 |
54.9 / 49.5 |
|
16 |
201.1 / 181.0 |
40.2 / 36.2 |
80.4 / 72.4 |
120.7 / 108.6 |
140.8 / 126.7 |
|
20 |
314.2 / 282.7 |
62.8 / 56.5 |
125.7 / 113.1 |
188.5 / 169.6 |
219.9 / 197.9 |
|
25 |
490.9 / 452.4 |
98.2 / 90.5 |
196.4 / 181.0 |
294.5 / 271.4 |
343.6 / 316.7 |
|
32 |
804.2 / 754.8 |
160.8 / 151.0 |
321.7 / 301.9 |
482.5 / 452.9 |
562.9 / 528.4 |
-- 3C و نیمه هادی میکرو جیگ، درپوش، اتصالات پرس.
- بستن اتوماسیون عمومی، موقعیت یابی و تعویض مواد؛
- مونتاژ لوازم خانگی و سخت افزار؛ بسته بندی تجهیزات مرتب سازی بار سبک.
سیلندر پنوماتیک مستطیلی سوار آزاد SOLH CU/CDU از نصب و راه اندازی بدون براکت چند زاویه ای با انواع میله های غیر چرخشی و هدایت شونده دوگانه پشتیبانی می کند که به طور گسترده برای موقعیت یابی و بستن اتوماسیون سبک کوتاه مدت استفاده می شود.
