مینی سیلندر آلیاژ آلومینیوم سری MAL | سیلندر پنوماتیک اقتصادی سبک وزن

نام تجاری: SOLH توسط Richge Technology

1. بررسی اجمالی محصول و ویژگی های ساختاری اصلی

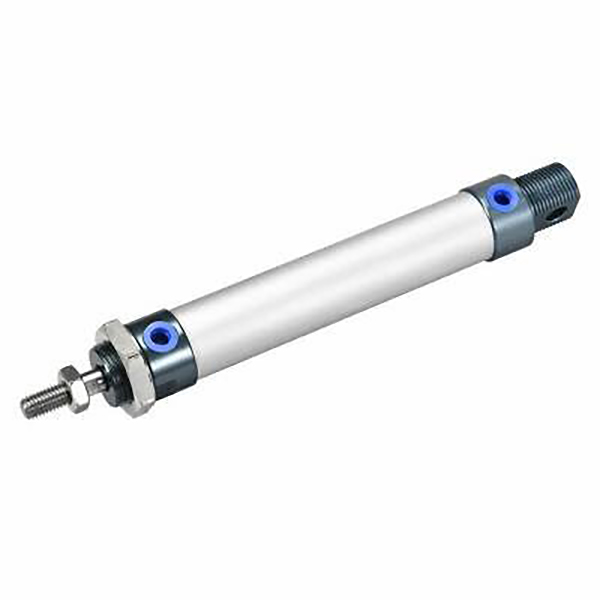

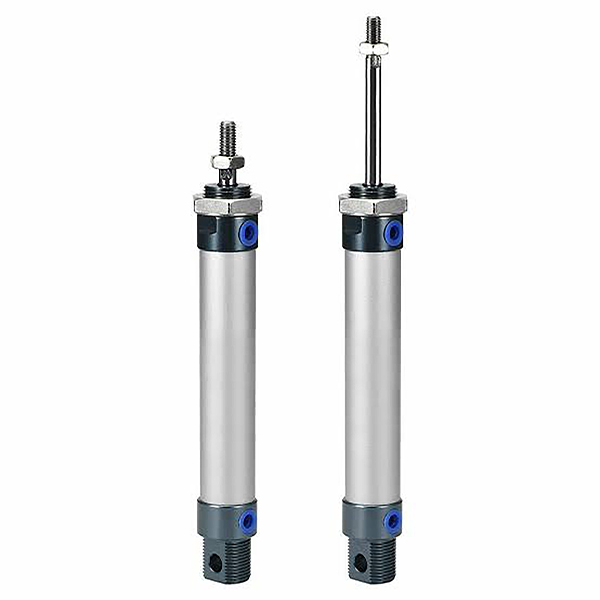

     سری SOLH MAL یک مینی سیلندر پنوماتیک آلیاژی آلومینیومی اقتصادی سبک وزن است که به طور گسترده در بازار به عنوان یک راه حل مینی سیلندر مقرون به صرفه شناخته شده است. با استفاده از لوله سیلندر آلیاژ آلومینیوم آنودایز شده و میله پیستون فولادی ضد زنگ، دارای وزن فوق العاده سبک، ساختار جمع و جور و هزینه کم است. با سازگاری قوی با سری MA و CM2، برای تجهیزات خودکار با بار سبک و حساس به بودجه در الکترونیک، بسته بندی، صنایع سبک و سناریوهای کار با گرد و غبار خشک ایده آل است.

  1.1 استاندارد جهانی و قابلیت تعویض بالا

     تولید شده بر اساس استانداردهای صنعتی جهانی داخلی با ابعاد نصب یکپارچه و مشخصات رابط. این قابلیت تعویض ساختاری و ابعادی عالی با سیلندرهای اصلی سری MA و CM2 را به دست می‌آورد که از جایگزینی بدون تغییر، نوسازی تجهیزات و مونتاژ استاندارد دسته‌ای پشتیبانی می‌کند.

  1.2 ساختار مواد سبک وزن

     ساخته شده با لوله سیلندر آلیاژ آلومینیوم آنودایز ممتاز و پوشش انتهایی آلیاژ آلومینیوم، که با میله پیستون ضد زنگ فولاد ضد زنگ مطابقت دارد. در مقایسه با سیلندرهای معمولی سری MA، سری MAL 15 درصد وزن سبک‌تر و تقریباً 10 میلی‌متر طول کلی کوتاه‌تر است. این قابلیت حمل و نقل فوق العاده و عملکرد نصب فشرده را ارائه می دهد و در عین حال هزینه ها را به طور موثر کنترل می کند.

  1.3 ساختار قفل رزوه پایدار

     اتخاذ فناوری قفل کردن نخ پوشش دو طرفه با ساختار مونتاژ محکم و پایدار. ظاهر مستقیم گرد ساده ساختار کلی ساده و جداسازی، تعمیر و نگهداری و رفع اشکال روزانه راحت را تضمین می‌کند و هزینه‌های عملیاتی و نگهداری بعدی خطوط تولید خودکار سبک را تا حد زیادی کاهش می‌دهد.

  1.4 حرکت متنوع و مشتقات عملکردی

     • MAL دو بازیگر: حرکت رفت و برگشتی ورودی هوای دو طرفه، جهانی ترین نوع استاندارد برای اتوماسیون خطی بار سبک معمولی.

     • MSAL تک بازیگری (هل بیرون): ساختار خروجی فنر، گسترش خودکار میله پس از قطع برق برای مکانیسم های تنظیم مجدد ایمنی.

     • MTAL تک بازیگری (کشش به عقب): ساختار برگشت فنر، جمع شدن خودکار میله پس از قطع برق برای سناریوهای موقعیت یابی محافظ.

     • میله دوبل MALD: میله پیستون خروجی دو طرفه، عملیات همزمان و دو برابر ضربه موثر برای انتقال دقیق سنکرون.

     • سکته مغزی قابل تنظیم MALJ: طراحی دوگانه با حرکت قابل تنظیم، پشتیبانی از موقعیت دقیق و کالیبراسیون ضربه انعطاف پذیر برای نیازهای کاری متغیر.

  1.5 بافر انعطاف پذیر و سیستم آب بندی بادوام

     استاندارد مجهز به پد بافر لاستیکی با کیفیت بالا برای کاهش نویز اولیه و جذب ضربه. بافر هوای ارتقا یافته اختیاری (کد C) به طور موثر لرزش و نویز را در حین عملکرد چرخه ای با سرعت بالا کاهش می دهد. سیلندر با استفاده از آب بندی کامپوزیتی دو طرفه کم اصطکاک با شیار داخلی ذخیره روغن، دارای فشار شروع بسیار کم و عملکرد بدون روغن پایدار است، با عمر مفید تا 5 میلیون سیکل.

  1.6 پیکربندی القای مغناطیسی اختیاری

     سری MAL از حلقه مغناطیسی داخلی اختیاری (کد S) پشتیبانی می کند که کاملاً با سوئیچ های مغناطیسی سری CS1-G و SMC M9B سازگار است. تشخیص دقیق موقعیت پیستون و اتصال سیگنال الکتریکی در زمان واقعی، برآوردن موقعیت چرخه خودکار و نیازهای نظارت هوشمند برای تجهیزات اتوماسیون سبک در زمان واقعی را درک می کند.

2. قوانین نامگذاری مدل و نمونه های سفارش را کامل کنید

  1. ساختار مدل معمولی: MAL25-100S-CM-FA

 2. نمونه های سفارش استاندارد

     • مدل استاندارد مغناطیسی دو اثره: MAL32-75S-CM (با سوراخ 32 میلی متری، 75 میلی متری، دم گرد، با حلقه مغناطیسی)

     • مدل بازگشت بهار تک بازیگری: MTAL20-50S-U (با سوراخ 20 میلی متری، سکته مغزی 50 میلی متری، دم صاف، تنظیم مجدد تک عملکردی)

     • مدل دو بازیگر دوبل میله: MALD25-100S-CA (با سوراخ 25 میلی متری، ضربه 100 میلی متری، دم چرخشی، عملکرد همزمان میله دوگانه)

3. پارامترهای فنی اصلی (نوع استاندارد)

4. نمودار مرجع تئوری رانش و کشش 0.5 مگا پاسکال (تک میله)

 4.1 داده های عملکرد دوگانه (MAL).

  4.2 داده های عملکرد تک بازیگری (MTAL Spring Return).

5. فرم های نصب و مدل های مشتق

  5.1 روش‌های نصب جهانی متنوع

     • CM دم گرد: نصب مستقیم استاندارد، جهانی ترین نوع برای عملیات بار سبک خطی ثابت معمولی

     • دم چرخشی CA: ساختار دم قابل چرخش، مناسب برای مکانیسم های مکانیکی نوسان، چرخاندن و اتصال

     • U Flat Tail: طراحی دم تخت فوق العاده فشرده، مناسب برای چیدمان فضای نصب بسیار نازک و باریک

     • فلنج جلو/عقب FA/FB: تثبیت فلنج صاف جلو و عقب، نصب عمودی پایدار برای تجهیزات موقعیت یابی بار سبک

     • براکت پا LB: تثبیت پایه پای محوری، نصب جانبی راحت و چیدمان تجهیزات انعطاف پذیر

     • براکت دو گوش SDB: ساختار لولای دوتایی، سازگار با نوسان انعطاف پذیر و شرایط کاری اتصال ویژه

  5.2 سری مشتقات هسته ای

     • MAL استاندارد دو بازیگر: مدل سبک وزن جهانی با حلقه مغناطیسی اختیاری برای اتوماسیون عمومی بار سبک

     • MSAL/MTAL تک بازیگری: انواع فشار به بیرون / برگشت فنر برای تنظیم مجدد ایمنی و سناریوهای موقعیت حفاظتی

     • میله دوبل MALD: ساختار خروجی همزمان دو طرفه، دوبرابر کردن ضربه موثر و بهبود پایداری عملیات

     • سکته مغزی قابل تنظیم MALJ: طراحی stroke قابل تنظیم برای موقعیت یابی دقیق و نیازهای پردازش با ضربه متغیر

     • بالشتک قابل تنظیم MALC: ساختار بافر هوا ارتقا یافته، کاهش ضربه و نویز با سرعت بالا برای عملکرد چرخه ای مکرر

6. مقایسه انتخاب MAL در مقابل MA

7. راهنمای انتخاب سریع 3 مرحله ای

     1. انتخاب حفره: اندازه سوراخ مناسب را بر اساس وزن واقعی بار انتخاب کنید، بیش از 50٪ حاشیه ایمنی را رزرو کنید. اولویت‌بندی سری MAL برای پروژه‌های اتوماسیون با بار سبک و حساس به بودجه.

     2. انتخاب سکته مغزی: ضربه کار واقعی به اضافه 10 ~ 20 میلی متر حاشیه ایمنی. از محدودیت‌های ضربه‌ای استاندارد پیروی کنید: عملکرد دوگانه ≤500 میلی متر، تک اثر ≤150 میلی متر.

     3. پیکربندی عملکردی: MAL را برای عملکرد دوگانه استاندارد، MTAL برای بازگشت فنر تک اثره، MALD را برای عملکرد همزمان میله دوبل انتخاب کنید. بالشتک هوای MALC را برای عملکرد با سرعت بالا (> 500 میلی متر بر ثانیه) انتخاب کنید. تجهیز حلقه مغناطیسی S + سوئیچ های CS1-G/M9B برای تشخیص موقعیت خودکار.

خلاصه یک جمله

     مینی سیلندر آلیاژ آلومینیوم سبک وزن سری SOLH MAL دارای ساختار فشرده فوق سبک، هزینه بسیار کم و گزینه های عملکردی متنوع است که به عنوان مقرون به صرفه ترین راه حل پنوماتیکی برای تجهیزات کوچک خودکار با بار سبک، محیط خشک و با بودجه محدود عمل می کند.
