نام تجاری: SOLH توسط Richge Technology
سیلندر گرد آلومینیومی سبک وزن SOLH CG1/CDG1، با سوراخ φ20 ~ 100 میلی متر، جایگزینی برای سری قدیمی SMC CA1 با ابعاد نصب کاملاً قابل تعویض. Features: lightweight, universal installation, flexible piping layout, low noise & high speed performance. به طور گسترده در خطوط نقاله اتوماسیون، تجهیزات الکترونیکی، ماشین آلات بسته بندی، تجهیزات صنعت سبک برای بارهای سبک و متوسط، سکته مغزی طولانی و کاربردهای رفت و برگشتی با فرکانس بالا استفاده می شود.
1. استاندارد: نسل جدید سیلندر گرد سبک وزن SMC، جایگزینی مستقیم برای سری CA1.
2. جنس: بشکه آلومینیوم اکسترود شده و درپوش انتهایی، میله پیستون با روکش کروم سخت. 30٪ سبک تر از سیلندرهای استاندارد معمولی، استحکام بالا و اتلاف حرارت خوب.
3. ساختار: کلاه های انتهایی قفل شده با نخ، شکل گرد مستقیم، جداسازی و نگهداری آسان. 4 پورت هوا جهت دار (فاصله 90 درجه)، آرایش لوله کشی بسیار انعطاف پذیر.
4. انواع عملیات
-- CG1B دو عمل: تامین هوا در هر دو انتها، رایج ترین مدل استاندارد
-- CG1S / CG1T تک بازیگری: S = بازگشت بهار. T= گسترش فنر، تنظیم مجدد خودکار پس از قطع هوا
- میله دوبل CG1W: میله از هر دو طرف کشیده شده، حرکت همزمان، ظرفیت ضد پیچش افزایش یافته
- میله غیر چرخشی CG1K: میله پیستون شش ضلعی برای موقعیت یابی دقیق و ضد پیچش
4. کوسن: کوسن لاستیکی استاندارد. بالشتک هوا (پسوند A) اختیاری برای کاهش ضربه و سر و صدا در سرعت بالا.
5. آب بندی: آب بندی کامپوزیت کم اصطکاک با شیار مخزن روغن، فشار راه اندازی کم، عملکرد بدون روغن، عمر مفید ≥8 میلیون چرخه.
6. تشخیص موقعیت: CDG1 مجهز به حلقه مغناطیسی داخلی، سازگار با کلیدهای خودکار M9B/A93/Z73 برای بازخورد موقعیت پیستون. CG1 بدون آهنربا، نمی تواند سوئیچ های مغناطیسی را نصب کند.

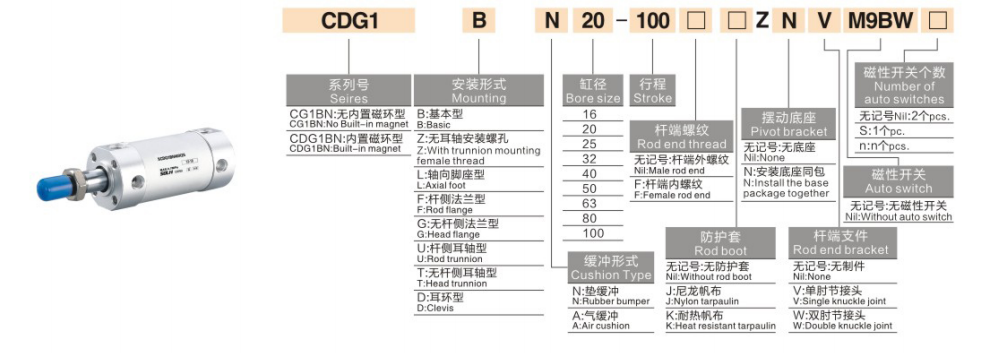

1. نمونه مدل：CDG1BN25-100Z
|
بخش |
کد |
تعریف |
| CG1 / CDG1 |
کد سری |
CG1 = بدون حلقه مغناطیسی CDG1 = حلقه مغناطیسی داخلی |
| B/S/T/W/K |
نوع اقدام |
B=دوبازیگری S=بازگشت فنری تک بازیگری T=Single Acting Spring Extend W=دوبل راد K=میله غیر چرخشی |
|
N |
نخ انتهای میله |
N= نخ زن (استاندارد); خالی = نخ نر |
| 20/25/32/40/50/63/80/100 |
اندازه سوراخ (میلی متر) |
φ20 ~ φ100 |
|
100 |
طول سکته مغزی |
حداکثر 1000 میلی متر دو اثر حداکثر 300 میلی متر تک اقدام |
|
Z |
کد نسخه |
Z=نسخه استاندارد جدید; خالی=نسخه قدیمی |
2. نمونه های مرجع سفارش استاندارد
-- CDG1BN32-200Z
-- CDG1S40-100Z
- CDG1K50-150Z: Bore50، stroke150، میله پیستون شش ضلعی غیر چرخشی
|
مورد پارامتر |
مشخصات استاندارد |
| محدوده حفاری |
φ20,25,32,40,50,63,80,100 میلی متر |
| فشار عملیاتی |
عملکرد دوگانه: 0.05 ~ 1.0MPa تک بازیگری: 0.1 ~ 1.0MPa |
| فشار اثبات |
1.5 مگاپاسکال |
| دمای محیط |
-10 ~ +70℃；-10 ~ +60℃ برای مدل مجهز به آهنربا |
| سرعت پیستون |
50 ~ 1000 میلی متر در ثانیه، 50 تا 700 میلی متر در ثانیه برای نوع بالشتک هوا |
| کوسن |
بالشتک لاستیکی استاندارد؛ بالشتک هوا (A) اختیاری است |
| موضوع بندر هوایی |
RC1/8 (φ20/25/32/40)، RC1/4 (φ50/63)، RC3/8 (φ80)، RC1/2 (φ100) |
| روغن کاری |
عملکرد بدون روغن از قبل چرب شده پشتیبانی می شود |
| تحمل سکته مغزی |
≤1000 میلی متر: 1.4 ± میلی متر؛ 1000 تا 1500 میلی متر: 1.8 ± میلی متر |
1. دو اثر CG1B
|
سوراخ (میلی متر) |
رانش (N) |
نیروی کشش (N) |
تقریبا بار افقی (کیلوگرم) |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
|
63 |
1559 |
1413 |
77.9 |
|
80 |
2513 |
2262 |
125.6 |
|
100 |
3927 |
3534 |
196.3 |
2. CG1S تک بازیگری (بازگشت بهار @0.5MPa)
| سوراخ (میلی متر) |
رانش (N) |
نیروی بازگشت فنری (N) |
تقریبا بار افقی (کیلوگرم) |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
|
50 |
940 |
150 |
47.0 |
|
63 |
1500 |
240 |
75.0 |
|
80 |
2450 |
380 |
122.5 |
|
100 |
3850 |
600 |
192.5 |

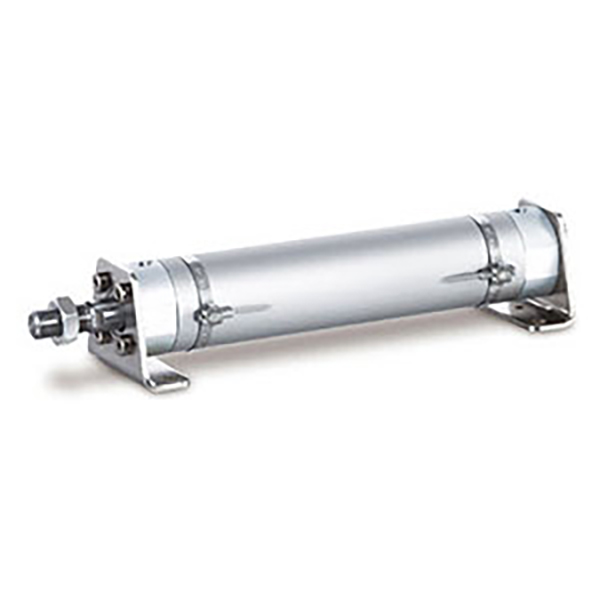

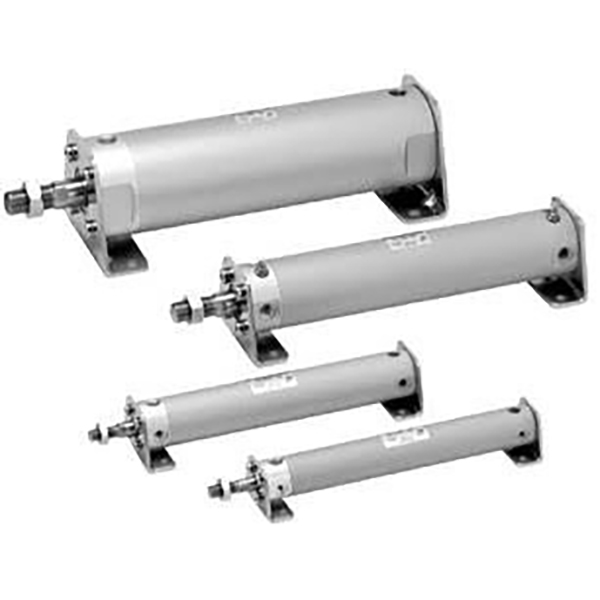

1. گزینه های نصب
-- B نوع پایه: نصب مستقیم از طریق رزوه های درپوش انتهایی (متداول ترین)
-- L Foot Mount: براکت پایه محوری برای نصب جانبی
-- F/G فلنج: تثبیت صفحه فلنج سمت میله / سمت سر
- C/D Clevis: یک clevis/double clevis برای مکانیسم چرخش
-- E Trunnion: پایه بند کناری برای چرخش و حرکت چرخشی
2. سری مشتقات اصلی
-- CDG1B: عملکرد دوگانه استاندارد با آهنربای داخلی
-- CDG1S/T: بازگشت فنر تک اقدام / گسترش فنر
-- CDG1W: میله دوتایی اثر دوگانه
-- CDG1K: میله پیستون شش ضلعی غیر چرخشی
- CDG1R: نسخه باریک نصب مستقیم برای فضای محوری محدود
- CDG1KR: نصب مستقیم + میله غیر چرخشی دو اثر
1. انتخاب سوراخ: محاسبه نیروی رانش و بار افقی مورد نیاز، ذخیره ≥50٪ حاشیه ایمنی. prioritize CG1 for light-medium load and long-stroke applications.
2. تأیید ضربه: 10 تا 20 میلیمتر حاشیه سفر اضافه کنید. حداکثر ضربه: دو عمل ≤1000mm، تک اقدام ≤300mm.
3. تطبیق پیکربندی
-- عملیات: دو عمل → B; بازگشت فنر تک بازیگری → S; نیاز ضد پیچ خوردگی → K
-- بالشتک: پسوند A air cushion را هنگام کار با سرعت ۵۰۰ میلی متر بر ثانیه اضافه کنید
- بازخورد موقعیت: مدل مجهز به آهنربا CDG1 را انتخاب کنید، با سوئیچ های خودکار M9B/A93 مطابقت دهید
سیلندر گرد آلومینیومی سبک وزن SOLH CG1/CDG1 کاملاً قابل تعویض با سری SMC CA1، طراحی سبک وزن با لوله کشی چند جهته، انتخاب های متعدد برای نصب، محرک خطی طولانی مدت ایده آل برای بسته بندی، نوار نقاله و خطوط تولید اتوماسیون الکترونیکی است.
