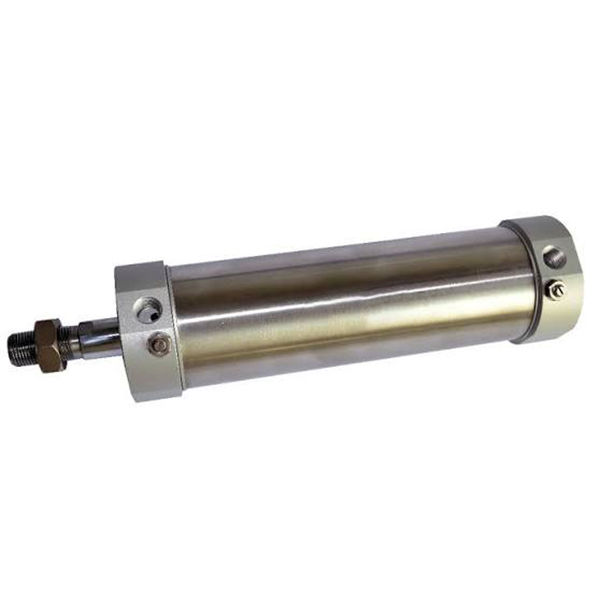

مینی سیلندر استیل سری MG | سیلندر پنوماتیک استاندارد JIS مقاوم در برابر خوردگی

نام تجاری: SOLH توسط Richge Technology

1. بررسی اجمالی محصول و ویژگی های ساختاری اصلی

     سری SOLH MG یک مینی سیلندر پنوماتیک تمام فولاد ضد زنگ است که مطابق با استانداردهای صنعتی JIS ساخته شده است. محدوده حفره‌ای از φ20 تا φ63 میلی‌متر را پوشش می‌دهد، که بین سری‌های اقتصادی MA و سری CM2 سطح بالا قرار دارد. دارای مقاومت عالی در برابر خوردگی، مقاومت در برابر ارتعاش و عمر مفید فوق العاده طولانی، عملکرد هزینه فوق العاده ای را ارائه می دهد. کاملاً قابل تعویض با سری SMC CM2/CM3، به طور گسترده ای در سناریوهای اتوماسیون متوسط ​​و با استاندارد بالا از جمله مواد غذایی، دارویی، بسته بندی، الکترونیک، محیط های کاری مرطوب و ضعیف اسید پایه استفاده می شود.

  1.1 JIS استاندارد و قابلیت تعویض بالا

     به طور دقیق بر اساس مشخصات استاندارد JIS با ابعاد نصب یکپارچه و استانداردهای رابط ساخته شده است. این قابلیت تعویض ابعادی و ساختاری کامل را با سیلندرهای سری SMC CM2 و CM3، پشتیبانی از جایگزینی بدون تغییر، ارتقاء تجهیزات دسته‌ای و تطبیق خطوط خودکار استاندارد، به دست می‌آورد.

  1.2 ساختار کامل ضد خوردگی فولاد ضد زنگ

     استفاده از لوله سیلندر و میله پیستون از جنس استنلس استیل SUS304 ممتاز که با پوشش های انتهایی آلیاژ آلومینیوم با استحکام بالا مطابقت دارد. ساختار مواد یکپارچه عملکرد عالی ضد زنگ، ضد خوردگی و مقاوم در برابر فشار را ارائه می دهد، به طور پایدار با شرایط کاری سخت مانند رطوبت بالا، گرد و غبار، اسید ضعیف و قلیایی ضعیف سازگار است، که از نظر سازگاری محیطی بسیار فراتر از سیلندرهای اقتصادی معمولی است.

  1.3 ساختار شرکت کپسوله نورد پرچ

     استفاده از فن‌آوری محصورسازی نورد پرچ حرفه‌ای برای ادغام چین‌خوردگی پوشش انتهایی و لوله سیلندر. ساختار کلی محکم و محکم با مقاومت در برابر لرزش و ضربه قوی است که از اتصال شل در طول عملیات طولانی مدت با فرکانس بالا جلوگیری می کند. شکل مستقیم گرد دارای ساختار ساده و نگهداری راحت روزانه است که هزینه های عملیاتی و نگهداری را کاهش می دهد.

  1.4 حرکت متنوع و مشتقات عملکردی

     • ام جی دو بازیگر: حرکت رفت و برگشتی ورودی هوای دو طرفه، جهانی ترین نوع استاندارد برای اتوماسیون خطی معمولی.

     • MSG تک بازیگری (Push Out): ساختار خروجی فنری، پس از قطع برق برای مکانیسم های تنظیم مجدد ایمنی، گسترش خودکار.

     • MTG تک بازیگری (کشش به عقب): ساختار برگشت فنر، جمع شدن خودکار پس از قطع برق برای سناریوهای موقعیت یابی محافظ.

     • میله دوبل MGD: میله پیستون خروجی دو طرفه، حرکت همزمان و دو برابر ضربه موثر برای انتقال دقیق سنکرون.

     • بالشتک قابل تنظیم MGC: عملکرد دوگانه با بافر هوای قابل تنظیم دو طرفه، به طور موثری نویز و ضربه را برای عملکرد چرخه ای با سرعت بالا کاهش می دهد.

     • کوسن میله ای دوبل MGCD: ساختار میله دوگانه مجهز به بافر هوای قابل تنظیم، ترکیبی از عملکرد همزمان و عملکرد پایدار با سرعت بالا.

  1.5  سیستم آب بندی بافر و کم اصطکاک قابل اعتماد

     استاندارد مجهز به پد لاستیکی ضد برخورد با کیفیت بالا برای بافر اولیه و کاهش نویز. مدل‌های ارتقا یافته MGC/MGCD از بالشتک هوای قابل تنظیم دستی دو طرفه پشتیبانی می‌کنند که کاملاً با شرایط کاری با سرعت بالا و بار سنگین سازگار است. سیلندر با استفاده از مهر و موم کامپوزیتی دو طرفه خاص با شیار داخلی ذخیره روغن، دارای فشار شروع بسیار کم، عملکرد بدون روغن پایدار و عمر مفید بیش از 8 میلیون چرخه است.

  1.6 القای مغناطیسی داخلی سری کامل

     کل سری MG دارای حلقه مغناطیسی داخلی (کد S به عنوان استاندارد، غیر قابل جابجایی)، سازگار با سوئیچ های مغناطیسی سری Airtac CS1-G و SMC M9B است. از تشخیص دقیق موقعیت پیستون و اتصال سیگنال الکتریکی در زمان واقعی پشتیبانی می کند، موقعیت یابی چرخه خودکار و نظارت بر تجهیزات هوشمند را انجام می دهد.

2. قوانین نامگذاری مدل و نمونه های سفارش را کامل کنید

 1. ساختار مدل معمولی: MG25-100S-CM-FA

 2. نمونه های سفارش استاندارد

     • مدل استاندارد مغناطیسی دو اثره: MG32-75S-CM ( سوراخ 32 میلی متری، ضربه 75 میلی متری، دم گرد، حلقه مغناطیسی داخلی)

     • مدل کوسن دو نفره قابل تنظیم: MGC40-100S-CA (سوراخ 40 میلی متر، ضربه 100 میلی متری، دم چرخان، بالشتک هوا قابل تنظیم)

     • مدل بازگشت بهار تک بازیگری: MTG20-50S-U (با سوراخ 20 میلی متری، سکته مغزی 50 میلی متری، دم صاف، تنظیم مجدد تک عملکردی)

3. پارامترهای فنی اصلی (نوع استاندارد)

4. نمودار مرجع تئوری رانش و کشش 0.5 مگا پاسکال (تک میله)

  4.1 داده های عملکرد دوگانه (MG).

  4.2 داده های عملکرد تک بازیگری (MTG Spring Return).

5. فرم های نصب و مدل های مشتق

  5.1 روش‌های نصب جهانی متنوع

     • CM دم گرد: نصب مستقیم استاندارد، جهانی ترین نوع برای عملیات خطی ثابت معمولی

     • دم چرخشی CA: ساختار دم قابل چرخش، به ویژه برای مکانیسم های مکانیکی نوسان و چرخاندن سازگار شده است

     • U Flat Tail: طراحی فشرده دم تخت، مناسب برای فضای نصب بسیار نازک و باریک

     • فلنج جلو/عقب FA/FB: تثبیت فلنج مسطح جلو و عقب، نصب عمودی پایدار برای موقعیت یابی بار سنگین

     • براکت پا LB: تثبیت پایه پای محوری، نصب جانبی راحت و چیدمان تجهیزات

     • براکت دو گوش SDB: ساختار لولای دوبل، عملیات نوسان انعطاف پذیر برای سناریوهای اتصال ویژه

  5.2 سری مشتقات هسته ای

     • ام جی استاندارد دو بازیگر: مدل جهانی مجهز به مغناطیسی برای اتوماسیون عمومی با استاندارد متوسط

     • MSG/MTG تک بازیگری: انواع فشار خروجی / برگشت فنر برای تنظیم مجدد ایمنی و موقعیت حفاظتی

     • میله دوبل MGD: ساختار خروجی همزمان دو طرفه، دوبرابر کردن ضربه و بهبود پایداری عملیات

     • بالشتک قابل تنظیم MGC: ساختار بافر هوا ارتقا یافته، برای عملیات چرخه ای مکرر با سرعت بالا ترجیح داده می شود

     • کوسن میله ای دوبل MGCD: یکپارچه سازی همگام سازی میله دوبل و بافر قابل تنظیم برای تجهیزات با سرعت بالا با دقت بالا

6. مقایسه انتخاب MG در مقابل MA در مقابل CM2

7. راهنمای انتخاب سریع 3 مرحله ای

     1. انتخاب حفره: اندازه سوراخ مناسب را بر اساس وزن بار واقعی انتخاب کنید، بیش از 50٪ حاشیه ایمنی را رزرو کنید. سری MG را برای شرایط کاری با بار متوسط ​​تا زیاد و مقاوم در برابر خوردگی در اولویت قرار دهید.

     2. انتخاب سکته مغزی: ضربه کار واقعی به اضافه 10 ~ 20 میلی متر حاشیه ایمنی. از محدودیت‌های ضربه‌ای استاندارد پیروی کنید: عملکرد دوگانه ≤500 میلی متر، تک اثر ≤150 میلی متر.

     3. پیکربندی عملکردی: MG را برای عملکرد دوگانه استاندارد، MTG برای برگشت فنر تک عملکردی، MGC را برای نیازهای بالشتک قابل تنظیم با سرعت بالا انتخاب کنید. سری کامل از پیش مجهز به حلقه های مغناطیسی است که با سوئیچ های مغناطیسی CS1-G و M9B برای تشخیص موقعیت سازگار است.

خلاصه یک جمله

     مینی سیلندر فولاد ضد زنگ استاندارد SOLH MG JIS مقاومت در برابر خوردگی بالا، عمر طولانی و عملکرد هزینه را با گزینه‌های مختلف حرکت و نصب متعادل می‌کند و به عنوان راه‌حل پنوماتیک میان رده بهینه برای تجهیزات اتوماسیون مواد غذایی، دارویی، بسته‌بندی و محیط مرطوب عمل می‌کند.
