نام تجاری: SOLH توسط Richge Technology

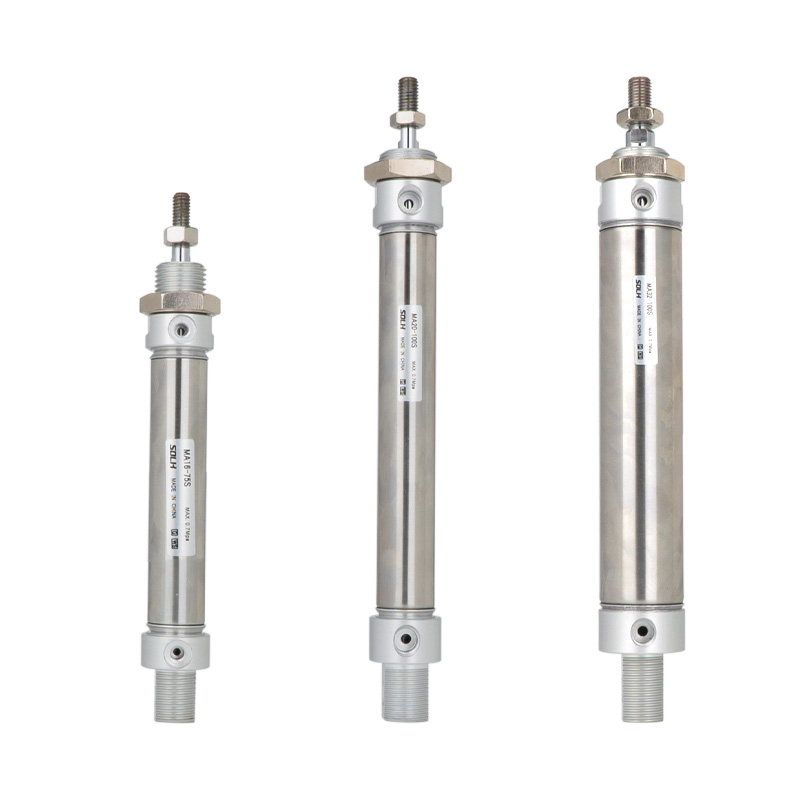

سیلندر مینی فولاد ضد زنگ اقتصادی سری SOLH MA، اندازه سوراخ φ16/20/25/32/40/50/63 میلی متر. قابل تعویض با سری SMC CM2/CM3. عملکرد هزینه بالا، ساختار بالغ، ابعاد نصب جهانی و مقاومت در برابر خوردگی. به طور گسترده در صنایع سبک، الکترونیک، بسته بندی، مواد غذایی و تجهیزات اتوماسیون کوچک برای شرایط کاری سبک و متوسط، حساس به بودجه، شرایط کاری تمیز یا مرطوب استفاده می شود.
1. استاندارد: استاندارد داخلی سازمانی، بسیار قابل تعویض با SMC CM2/CM3.
2. جنس: بشکه و میله پیستون فولاد ضد زنگ 304، درپوش انتهایی آلیاژ آلومینیوم، ضد زنگ برای مرطوب، اسید ضعیف، قلیایی ضعیف و محیط تمیز.
3. ساختار: کلاهک انتهایی و اتصال بشکه، ساختار پایدار و هزینه رقابتی، شکل استوانه ای مستقیم برای نگهداری آسان.
4. انواع عملیات
-- MA Double Acting: تامین هوا در هر دو طرف، رایج ترین مدل استاندارد
- MSA Single Acting Spring Extend: در صورت قطع هوا به طور خودکار تمدید می شود
- MTA Single Acting Spring Return: به صورت خودکار پس از قطع شدن هوا جمع شود
- میله دوبل MAD: میله از هر دو طرف کشیده شده، حرکت همزمان، ضربه موثر دوبرابر
- ضربه قابل تنظیم MAJ: عملکرد دوگانه با تنظیم ضربه دقیق برای موقعیت یابی دقیق
5. کوسن: پد لاستیکی استاندارد ضد برخورد. بالشتک هوای قابل تنظیم اختیاری MAC برای کاهش ضربه و نویز تحت حرکت با سرعت بالا.
6. آب بندی: مهر و موم دو طرفه ویژه با شیار ذخیره روغن، فشار راه اندازی کم، عملکرد بدون روغن، عمر مفید ≥5 میلیون چرخه.
7. تشخیص موقعیت: همه مدل ها حلقه مغناطیسی داخلی (پسوند S)، سازگار با سوئیچ های مغناطیسی AirTAC CS1-G یا SMC M9B برای بازخورد موقعیت پیستون.

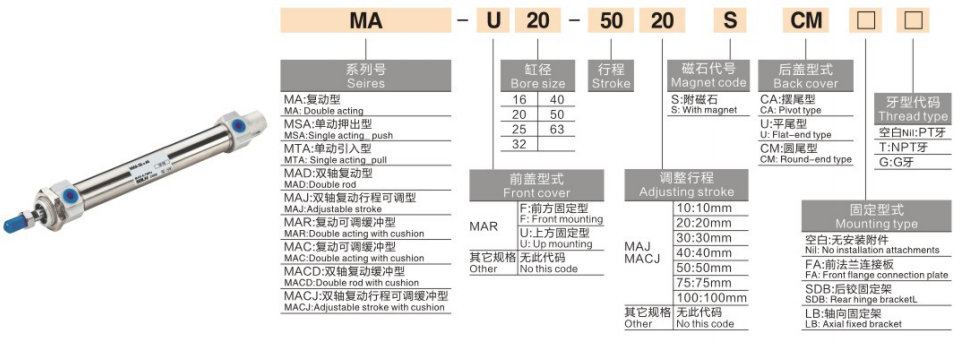

1. نمونه مدل：MA25-100S-CM-FA
|
بخش |
کد |
تعریف |
| MA/MSA/MTA/MAD/MAJ |
نسخه سری |
MA=بازیگری دوگانه MSA=Single Acting Spring Extend MTA=بازگشت بهار تک بازیگری MAD=دوبل راد MAJ=Stroke قابل تنظیم |
| 16/20/25/32/40/50/63 |
اندازه سوراخ (میلی متر) |
φ16~φ63 |
|
100 |
طول سکته مغزی |
حداکثر 500 میلی متر دو عمله حداکثر 100 میلی متر تک اقدام |
|
S |
حلقه مغناطیسی |
آهنربای داخلی (استاندارد، اجباری) |
| CM/CA/U |
نوع انتهای عقب |
CM=دم استوانه ای; CA=دم کلویس; U=دم صاف |
| FA/FB/LB/SDB |
لوازم جانبی نصب |
FA=فلنج جلو; FB=فلنج عقب LB = پایه پا; SDB=قطعه دوبل |
-- MA32-75S-CM:Bore32، stroke75، دو اثر، دم استوانه ای، آهنربای داخلی
-- MTA20-50S-U：Bore20، stroke50، بازگشت فنر تک اقدام، دم صاف
-- MAJ40-100S-CA:Bore40، stroke100، ضربه قابل تنظیم، دم clevis
|
مورد پارامتر |
مشخصات |
| اندازه های حفره |
φ16،20،25،32،40،50،63 میلی متر |
| فشار عملیاتی |
بازی دوگانه: 0.1 ~ 1.0 مگاپاسکال تک بازیگر: 0.2 ~ 1.0 مگاپاسکال |
| فشار اثبات |
1.5 مگاپاسکال |
| دمای محیط |
-20~+70℃；-10~+60℃ برای مدل مجهز به آهنربا |
| سرعت پیستون |
50 تا 750 میلی متر بر ثانیه |
| کوسن |
بالشتک لاستیکی استاندارد؛ بالشتک هوای قابل تنظیم اختیاری MAC |
| موضوع بندر هوایی |
PT1/8 (φ16/20/25/32)؛ PT1/4 (φ40/50)؛ PT3/8 (φ63) |
| روغن کاری |
عملکرد بدون روغن از قبل چرب شده در دسترس است |
| تحمل سکته مغزی |
1.5 ± میلی متر |
1. کارشناسی ارشد دو بازیگری
|
سوراخ (میلی متر) |
رانش (N) |
نیروی کشش (N) |
تقریبا بار افقی (کیلوگرم) |
|
16 |
101 |
101 |
5.0 |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
|
63 |
1559 |
1413 |
77.9 |
2. MTA تک بازیگری (بازگشت بهار @0.5MPa)
|
سوراخ (میلی متر) |
رانش (N) |
نیروی بازگشت فنری (N) |
تقریبا بار افقی (کیلوگرم) |
|
16 |
90 |
20 |
4.5 |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
|
50 |
940 |
150 |
47.0 |
|
63 |
1500 |
240 |
75.0 |
1. دم عقب و گزینه های نصب
-- دم استوانه ای CM: نصب مستقیم استاندارد (محبوب ترین)
-- دم CA Clevis: لولای عقب برای مکانیسم چرخش
-- U Flat tail: نصب صفحه برای فضای محوری محدود
- فلنج FA/FB: تثبیت صفحه فلنج جلو/عقب
-- LB Foot mount: نصب براکت محوری جانبی
-- SDB Double clevis: اتصال لولایی برای حرکت نوسانی
2. نسخه های مشتق اصلی
-- MA: عملکرد دوگانه استاندارد با آهنربای داخلی
- MSA/MTA: گسترش فنر تک اقدام / بازگشت بهار
-- MAD: میله دوتایی بازیگر
-- MAJ: سکته مغزی قابل تنظیم دو اقدام
-- MAC: دو اثر با بالشتک هوا قابل تنظیم
1. انتخاب سوراخ: محاسبه نیروی رانش و بار افقی مورد نیاز، ذخیره ≥50٪ حاشیه ایمنی. MA را ترجیحاً برای پروژه های با بار سبک و متوسط و پروژه های حساس به هزینه انتخاب کنید.
2. تایید ضربه: اضافه کردن حاشیه سفر 10 ~ 20 میلی متر اضافی. حداکثر ضربه: دو عمل ≤500mm، تک اقدام ≤100mm.
3. تطبیق پیکربندی
-- عملیات: دو اقدام → MA; بازگشت فنر تک بازیگری → MTA; تنظیم دقیق ضربه → MAJ
-- بالشتک: هنگام کارکردن با سرعت ۵۰۰ میلی متر بر ثانیه، بالشتک هوای قابل تنظیم MAC را انتخاب کنید
- بازخورد موقعیت: همه مدل های مجهز به آهنربای داخلی، مطابق با سوئیچ های مغناطیسی CS1-G / M9B
مینی سیلندر استیل ضد زنگ اقتصادی SOLH MA با سری SMC CM2/CM3 قابل تعویض است، انواع فراوان و گزینه های نصب متعدد، محرک خطی مقرون به صرفه برای اتوماسیون بار سبک و متوسط، بسته بندی، مواد غذایی و خطوط تولید الکترونیکی را ارائه می دهد.
