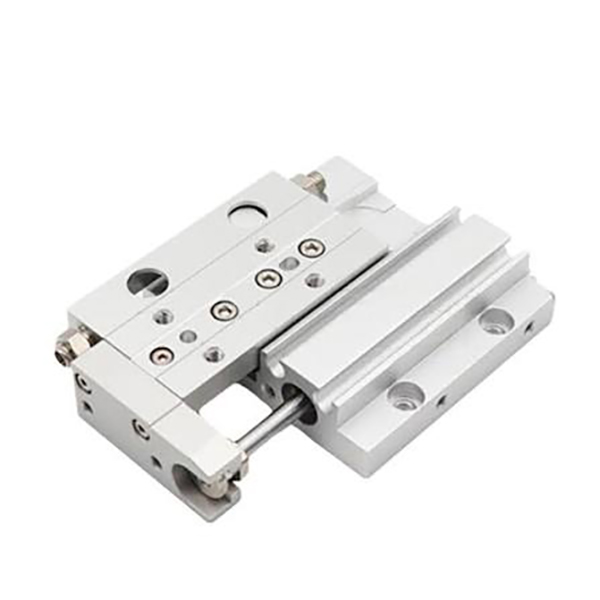

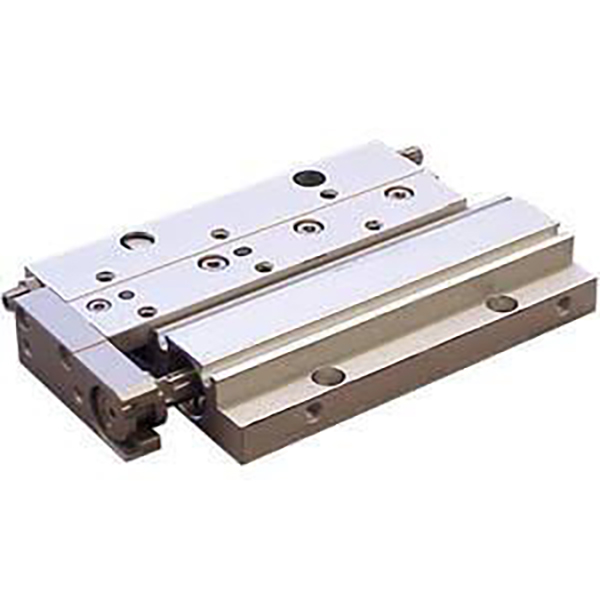

میز اسلاید پنوماتیک فوق نازک با استحکام بالا سری MXF

نام تجاری: SOLH توسط Richge Technology

بررسی اجمالی محصول

     سری SOLH MXF یک میز اسلاید پنوماتیکی بسیار نازک، با استحکام بالا و با ضربه طولانی است که برای تجهیزات اتوماسیون با ارتفاع محدود طراحی شده است. این دستگاه دارای طرح موازی ریل راهنمای سیلندر و غلتکی متقاطع، ساختار نصب دو طرفه بالا/پایین و ظرفیت حمل بار متوسط ​​است که به ارتفاع بدنه بسیار کم دست می یابد که 40 درصد باریکتر از اسلایدهای معمولی MXS با مشخصات مشابه است. با موقعیت‌یابی با دقت متوسط ​​پایدار، عملکرد صاف و طولانی مدت و دوام چرخه‌ای با فرکانس بالا، به عنوان راه‌حل اصلی اسلاید با مشخصات پایین برای جابجایی دقیق مواد، مونتاژ و تعویض ایستگاه در سیستم‌های خودکار فشرده عمل می‌کند.

تعیین موقعیت اصلی و ویژگی های ساختاری

     -- ساختار رانندگی دوگانه: عملکرد پایدار دوگانه را با اندازه‌های حفره از φ8 تا φ20 میلی‌متر اتخاذ می‌کند، خروجی بار متوسط ​​قابل اعتماد 20 تا 180 نیوتن را ارائه می‌دهد، که کاملاً با سناریوهای جابجایی دقیق با وظیفه متوسط ​​مطابقت دارد.

     -- طراحی راهنمای سیلندر موازی و غلتکی متقاطع: ریل راهنما و سیلندر به صورت موازی چیده شده اند و بار تحمل کننده را از حرکت آب بندی میله پیستون جدا می کند. این ساختار استحکام بالا، اصطکاک کم، عملکرد شکاف صفر و حرکت خطی بسیار صاف را ارائه می دهد.

     -- بدنه بسیار نازک با مشخصات پایین: ارتفاع بدنه تنها 16 ~ 27 میلی متر است، 40٪ کمتر از مدل های MXS معادل. این انتخاب بهینه برای چیدمان تجهیزات بسیار کم فاصله و بسیار فشرده است.

     --عملکرد دقیق متوسط ​​قابل اعتماد: موازی دویدن 0.03 میلی متر، عمودی 0.05 میلی متر و دقت موقعیت یابی تکراری ± 0.02 میلی متر را تضمین می کند که به طور کامل الزامات موقعیت یابی اتوماسیون با دقت متوسط ​​استاندارد را برآورده می کند.

     -- نصب دو طرفه با دقت بالا: مجهز به سوراخ های بالا و پایین، به علاوه سوراخ های پین موقعیت یابی دقیق. پشتیبانی از نصب مثبت و معکوس، تضمین دقت بالای نصب مجدد پس از جداسازی و مونتاژ مجدد.

     -- نصب لوله کشی و سنسور انعطاف پذیر: سازگار با لوله کشی دو طرفه عرضی و محوری. حلقه مغناطیسی داخلی با طراحی شیار لغزنده پنهان برای نصب سوئیچ مغناطیسی، صرفه جویی در فضای نصب بدون تداخل ساختاری.

     -- گزینه های Stroke و Multi-Buffer قابل تنظیم: بافرهای استاندارد پلی اورتان در دو انتها برای بالشتک پایدار. دارای ضربه قابل تنظیم 5 میلی متر در هر انتها (10 میلی متر کل محدوده پیرایش استاندارد)، با مشخصات X11 اختیاری برای تنظیم دقیق 15 میلی متری فوق العاده طولانی و بافرهای هیدرولیک اختیاری برای سناریوهای ضربه با فرکانس بالا.

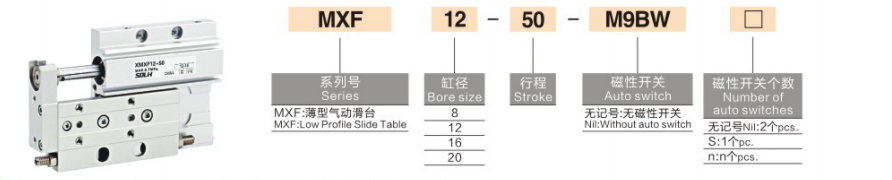

قانون کدگذاری مدل کامل

   1. نمونه مدل: MXF12-50-M9BW

   2. نمونه های مرجع سفارش استاندارد

     -- MXF8-20: مدل استاندارد بدون سوئیچ، سوراخ 8 میلی متر، سکته مغزی 20 میلی متر، عملکرد دوگانه

     -- MXF20-100-2M9B: سوراخ 20 میلی متری، طول 100 میلی متر، کلیدهای مغناطیسی دوگانه برای نظارت بر موقعیت دو طرفه

     -- MXF16-75-X11: سوراخ 16 میلی متری، سکته مغزی 75 میلی متری، تنظیم حرکت طولانی 15 میلی متر

مشخصات فنی اصلی (@0.5MPa، عملکرد دوگانه)

عملکرد اصلی و مزایای محصول

     -- ساختار فشرده فوق العاده نازک برای صرفه جویی در فضا: با ارتفاع بدنه بسیار کم 16 ~ 27 میلی متر، 40٪ باریکتر از سری MXS، کاملاً با تجهیزات فاصله بسیار کم و سناریوهای طرح بندی مدولار متراکم که در آن اسلایدهای معمولی قابل نصب نیستند، سازگار است.

     -- سفتی بالا و عملکرد طولانی مدت پایدار: راهنمای غلتکی متقاطع همراه با بدنه یکپارچه یکپارچه شکاف های جاری و تغییر شکل را از بین می برد. این عملکرد پایدار بدون لرزش را تحت شرایط حداکثر 100 میلی متر طول و شرایط دوچرخه سواری با فرکانس بالا حفظ می کند.

     -- نصب دو طرفه با سازگاری قوی: پشتیبانی از تثبیت سوراخ از بالا و نصب سوراخ با ضربه پایین، سازگار با نصب مثبت و معکوس. مجهز به سوراخ های پین موقعیت یابی دقیق برای اطمینان از دقت تکرار بالا پس از جداسازی و مونتاژ مکرر.

     -- انعطاف پذیر قابل تنظیم ضربه و سازگاری چند ایستگاه: تنظیم استاندارد 5 میلی متری در هر انتها (محدوده پیرایش 10 میلی متر). مشخصات اختیاری X11 تنظیم حرکت طولانی 15 میلی متری را فراهم می کند که نیازهای کالیبراسیون ضربه دقیق را برای فرآیندهای خودکار چند ایستگاهی برآورده می کند.

     -- بدون روغن و عمر طولانی با تعمیر و نگهداری کم: آب بندی با اصطکاک کم و طراحی عملیاتی بدون روغن، با عمر مفید بیش از 5 میلیون سیکل. هم برای محیط های صنعتی تمیز و هم برای خطوط تولید خودکار معمولی با حداقل نیازهای نگهداری روزانه قابل اجرا است.

روش‌های نصب و سناریوهای کاربردی معمولی

   1. روش های نصب دوگانه

     -- نصب در بالا: از طریق سوراخ های بالا با آرایش بار بالایی ثابت می شود. مطابق با پین های موقعیت یابی برای موقعیت یابی با دقت بالا و تحمل بار پایدار.

     -- نصب در پایین: برای نصب مستقیم روی سطح تجهیزات، از طریق سوراخ های کوبیده شده پایین ثابت شده است. دارای مونتاژ محکم است و برای برنامه های نصب معکوس ایده آل است.

   2. کاربردهای صنعتی معمولی

     -- 3C صنعت الکترونیک: لمینیت صفحه نمایش، جابجایی ماژول، انتقال برد PCB، تعویض ایستگاه تشخیص و موقعیت یابی دقیق قطعات الکترونیکی.

     -- اتوماسیون مونتاژ دقیق: فشار دادن قطعات کوچک، مونتاژ ترمینال، راندن وسایل قفل پیچ و عملکرد چرخه ای ابزار سبک وزن.

     -- ماشین آلات بسته بندی: هل دادن مواد، راندن ابزار برش، لمینت کردن برچسب و انتقال مواد در فواصل کوتاه.

     -- تجهیزات اتوماسیون عمومی: کشویی بدنه درب تجهیزات، تعویض ایستگاه خط تولید و رانندگی خطی چرخه ای با بار متوسط.

MXF vs MXH vs MXS | مقایسه جدول اسلاید کم مشخصات و فشرده

راهنمای انتخاب سریع سه مرحله ای

   1. انتخاب اندازه حفره بر اساس بار: قطر سوراخ را با توجه به وزن قطعه کار مطابقت دهید: φ8 ≤ 2kg، φ12=2~5kg، φ16=5~10kg، φ20=10~15kg. برای اطمینان از عملکرد طولانی مدت پایدار، حاشیه بار کمتر از 50٪ را رزرو نکنید.

   2. تایید سکته مغزی: محدوده ضربه استاندارد بین 10 تا 100 میلی متر است. ترجیح دادن سری MXF برای سناریوهای سکته طولانی (≥50 میلی متر)؛ سری MXH را برای شرایط کاری دوچرخه‌سواری کوتاه و فرکانس بالا انتخاب کنید.

   3. تطبیق پیکربندی:
     --  تشخیص موقعیت: مجهز به دو سوئیچ مغناطیسی M9B برای نظارت دقیق موقعیت ضربه دو طرفه.

     -- تنظیم دقیق سکته مغزی: استاندارد -X10 (برش 5 میلی متر) را برای استفاده منظم انتخاب کنید. برای کالیبراسیون دقیق چند ضربه ای -X11 (15 میلی متر پیرایش طولانی) را انتخاب کنید.

     --  بافر بهینه سازی: بافرهای استاندارد پلی اورتان را برای عملیات معمولی بپذیرید. برای سناریوهای کاهش نویز و ضربه با فرکانس بالا به بافرهای هیدرولیک ارتقا دهید.

خلاصه یک جمله

     میز اسلاید پنوماتیک فوق نازک سری SOLH MXF دارای ارتفاع بدنه 40 درصد کمتر از MXS، راهنمای استحکام بالا با غلتک متقاطع، نصب دو طرفه و پایداری بار متوسط ​​در زمان طولانی است که به عنوان راه حل اصلی با کارایی بالا برای اتوماسیون فشرده با فرکانس محدود با ارتفاع محدود و اتوماسیون فشرده با فرکانس بالا و متوسط ​​استفاده می شود.
