نام تجاری: SOLH توسط Richge Technology

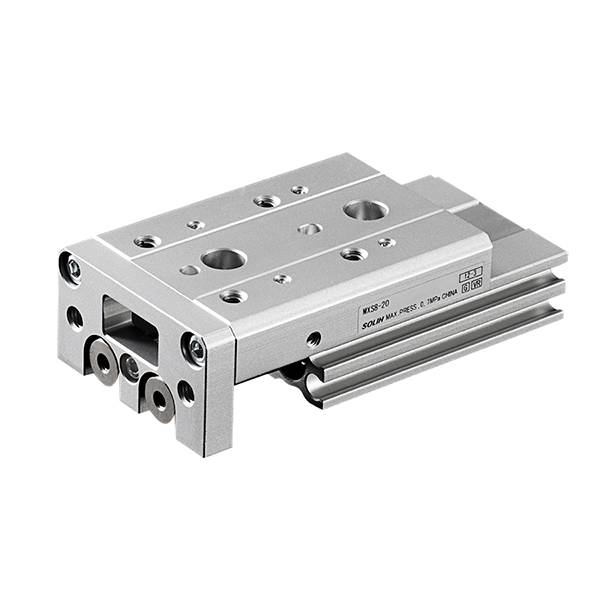

سری SOLH MXS یک میز کشویی پنوماتیک یکپارچه با استحکام بالا و با دقت بالا است که به ساختار محرکه دو پیستونی و ریل های راهنمای غلتکی حرفه ای مجهز شده است. دارای بدنه فشرده بسیار نازک، سیستم راهنمای از پیش بارگذاری شده با فاصله صفر و رانش خروجی مضاعف، حرکت خطی فوق العاده پایدار را با دقت تکرار تا 0.01± میلی متر ارائه می دهد. طراحی یکپارچه همهکاره، حجم تجهیزات را در مقایسه با ترکیبهای سنتی اسپلیت + راهنمای خارجی کاهش میدهد. این به طور گسترده ای در انتقال خطی دقیق، مونتاژ تراز، ابزار الکترونیکی و نیمه هادی استفاده می شود و به عنوان جایگزین بهینه ارتقا یافته برای راه حل های رانندگی خطی معمولی عمل می کند.
-- سیستم رانندگی دو پیستونی: ساختار دو پیستونی دوگانه را اتخاذ می کند که دو برابر اسلایدهای تک سیلندر با اندازه سوراخ یکسان را ایجاد می کند. عملکرد بسیار همزمان را تضمین می کند و به طور موثر انحراف حرکت و نوسان را در حین حرکت با فرکانس بالا حذف می کند.
-- ریل راهنمای غلتکی متقاطع: راهنمای غلتکی متقاطع داخلی با دقت بالا با طراحی پیش بار، فاصله دویدن صفر، استحکام ساختاری عالی و مقاومت قوی در برابر بار شعاعی و انحراف گشتاور. دقت موقعیت یابی تکرار فوق العاده بالا ± 0.01 میلی متر را برای عملیات چرخه ای طولانی مدت به طور پایدار حفظ می کند.
-- طراحی یکپارچه همه در یک: سیلندر و میز اسلاید کاملاً به عنوان یک واحد یکپارچه هستند و حجم کلی نصب را 30٪ تا 50٪ در مقایسه با ساختارهای تقسیم شده کاهش می دهند. در حین نصب نیازی به تراز دستی ندارد، کارایی مونتاژ و سازگاری ساختاری را تا حد زیادی بهبود می بخشد.
-- نصب سه طرفه انعطاف پذیر: از نصب سه جهته پایین، جانبی و محوری با سوراخ های پین موقعیت یابی دقیق از پیش تعیین شده پشتیبانی می کند. از نصب انباشته مستقیم و نصب ثابت جانبی پشتیبانی می کند و با نیازهای چیدمان تجهیزات فشرده متنوع سازگار است.
-- انطباق سنسور داخلی: مجهز به حلقه مغناطیسی داخلی استاندارد، با شیارهای تعبیه شده رزرو شده روی بدنه سازگار با کلیدهای مغناطیسی سری D-M9□ و A93. طراحی هموار از تداخل ساختاری جلوگیری می کند و بازخورد دقیق موقعیت ضربه را تضمین می کند.

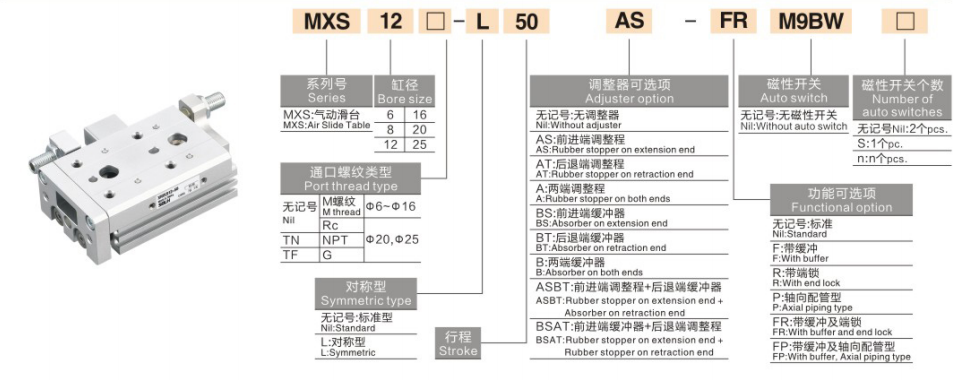

1. نمونه مدل: MXS16-50AS-M9BW
|
موقعیت |
کد |
توضیحات مشخصات |
|
1 |
MXS |
کد سری: میز اسلاید دو سیلندر راهنمای Cross Roller |
|
2 |
6/8/12/16/20/25 |
اندازه سوراخ (میلی متر) |
|
3 |
10/20/30/40/50/75/100/125/150 |
ضربه استاندارد (میلی متر) |
|
4 |
خالی/AS/AT/A |
تنظیم ضربه: خالی=بدون تنظیم. AS=انتهای جلو 0~5mm تنظیم. AT=انتهای عقب تنظیم 0~5mm. A = تنظیم دو طرفه 0 ~ 5 میلی متر |
|
5 |
M9B/M9N/A93 + W/L |
سوئیچ مغناطیسی: M9B(NPN)/M9N(PNP)/A93؛ طول سیم: W=1m / L=3m |
|
6 |
FR/B/BS/BT |
پسوند اختیاری: FR=piping محوری; B= بافر لاستیکی دو طرفه. BS/BT=بافر تک پایانی |
2. نمونه مرجع سفارش استاندارد
-- MXS20-75A-FR-M9NL: سوراخ 20 میلیمتری، ضربه 75 میلیمتری، تنظیم حرکت دو طرفه، لولهکشی محوری، کلید مغناطیسی PNP با طول سیم 3 متر
|
مورد پارامتر |
داده های فنی |
|
محدوده اندازه حفره |
6 / 8 / 12 / 16 / 20 / 25 میلی متر |
|
محدوده سکته مغزی استاندارد |
10 ~ 150 میلی متر (با اندازه سوراخ افزایش می یابد) |
|
حالت عملیات |
دوبازیگری |
|
محدوده فشار کاری |
0.15 ~ 0.7 مگاپاسکال (بهینه: 0.5 مگاپاسکال) |
|
فشار اثبات |
1.05 مگاپاسکال |
|
دمای محیط |
-10℃ ~ 60+ (غیر یخبندان) |
|
تکرار دقت موقعیت یابی |
0.01 ± میلی متر |
|
حداکثر سرعت عملیاتی |
50 ~ 500 میلی متر بر ثانیه |
|
حالت بافر |
بافر لاستیکی استاندارد؛ بافر هیدرولیک اختیاری |
|
اندازه بندر هوایی |
M3×0.5 (φ6/φ8)؛ M5×0.8 (φ12~φ25) |
|
حالت روغن کاری |
عملیات بدون روغن |
|
روش نصب |
تثبیت سه طرفه پایین / جانبی / محوری با سوراخ های پین موقعیت |
توجه: ظرفیت بار با سکته مغزی طولانی تر و سرعت بیشتر کاهش می یابد. ضریب ایمنی ≥2؛ بار عمودی نیاز به تأیید گشتاور مجاز دارد
|
سوراخ (میلی متر) |
مدل |
رانش نظری (N) |
حداکثر بار افقی (کیلوگرم) |
حداکثر بار عمودی (کیلوگرم) |
وزن (کیلوگرم) |
|
6 |
MXS6 |
12 |
0.6 |
0.3 |
0.12 |
|
8 |
MXS8 |
22 |
1.1 |
0.5 |
0.20 |
|
12 |
MXS12 |
40 |
2.0 |
1.0 |
0.35 |
|
16 |
MXS16 |
70 |
3.5 |
1.8 |
0.57 |
|
20 |
MXS20 |
110 |
5.5 |
2.8 |
0.95 |
|
25 |
MXS25 |
170 |
8.5 |
4.3 |
1.60 |
1. سناریوهای کاربردی اولویت برای سری MXS
-- موقعیت یابی و انتقال با دقت فوق العاده بالا: ایده آل برای انتقال دقیق خطی و تراز کردن قطعات الکترونیکی، پایانه ها، لنزهای نوری و ماژول های مینیاتوری با الزامات دقیق موقعیت یابی 0.01 ± میلی متر.
-- تجهیزات فشرده با فضای محدود: ساختار یکپارچه بسیار نازک ارتفاع تجهیزات را در مقایسه با میزهای اسلاید معمولی تا 30 درصد کاهش می دهد و ایستگاه های خودکار کوچک و بسیار فشرده کاملاً مناسب است.
-- شرایط کاری با سفتی بالا و ضد انحراف: طراحی راهنمای غلتکی متقاطع مقاومت گشتاور عالی و تحمل بار غیرعادی را ارائه می دهد، مناسب برای رانندگی محور Z ربات و ایستگاه های مونتاژ با دقت بالا با شرایط نیروی پیچیده.
-- عملیات چرخه ای سکته کوتاه با فرکانس بالا: پایدار برای عملکرد طولانی مدت با فرکانس بالا در سکته مغزی کوتاه 10 ~ 50 میلی متر، حفظ دقت ثابت بدون افست یا لرزش.
-- ساده سازی ساختاری و کاهش هزینه: ساختار یکپارچه سیلندر و راهنما به طور کامل جایگزین ترکیب سنتی "سیلندر + راهنمای خارجی" می شود، طراحی مکانیکی را ساده می کند و هزینه های مونتاژ و نگهداری را کاهش می دهد.
-- انتخاب اندازه حفره: اندازه سوراخ را با توجه به وزن قطعه کار و حالت نصب مطابقت دهید. برای اطمینان از عملکرد پایدار، بار افقی را در 50٪ از مقدار نامی و بار عمودی را در 25٪ از مقدار نامی کنترل کنید.
-- انتخاب سکته مغزی: حین انتخاب مدل، حاشیه ضربه 5 ~ 10 میلی متر را رزرو کنید. در صورت نیاز به برش دقیق ضربه، تنظیم کننده stroke AS/AT/A (تنظیم خوب 0~5mm) را انتخاب کنید.
-- تطبیق جهت نصب: نصب در پایین برای جابجایی افقی مواد. نصب جانبی برای نصب ثابت جانبی؛ نصب محوری برای انباشته شدن محور Z و مونتاژ چند لایه.
-- بهینه سازی پیکربندی بافر: بافر لاستیکی استاندارد برای عملکرد معمولی. هنگامی که سرعت عملیاتی بیش از 300 میلی متر در ثانیه یا وزن بار بیش از 5 کیلوگرم است، به بافر هیدرولیک مجهز شوید تا ضربه ترمینال و لرزش را کاهش دهید.
-- راه اندازی تشخیص موقعیت: سازگار با کلیدهای مغناطیسی M9B/M9N. شیارهای تعبیه شده دو طرفه از نصب 2 سوئیچ پشتیبانی می کنند تا تشخیص دقیق سیگنال در محل را برای هر دو ضربه امتدادی و جمع شدنی انجام دهد.
میز اسلاید پنوماتیک دو سیلندر سری SOLH MXS از راهنمای غلتکی متقاطع ممتاز و ساختار یکپارچه یکپارچه استفاده می کند که دارای رانش مضاعف، دقت فوق العاده بالا ± 0.01 میلی متر، سفتی برتر و ظرفیت ضد انحراف است که به عنوان راه حل پیشرانه خطی با فرکانس بالا با دقت بالا عمل می کند. اتوماسیون موقعیت یابی
