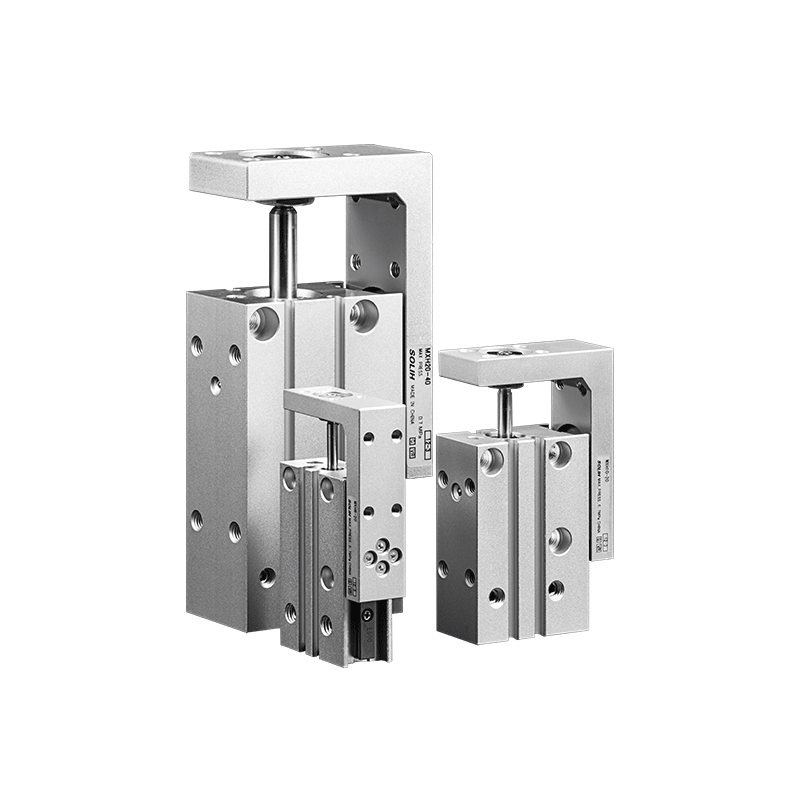

میز اسلاید بادی باریک باریک سری MXH

نام تجاری: SOLH توسط Richge Technology

بررسی اجمالی محصول

     سری SOLH MXH یک میز اسلاید پنوماتیک فشرده از نوع باریک است که مجهز به سیستم هدایت خطی توپ در گردش است. با ادغام طراحی سبک وزن، استحکام بالا و عملکرد ضربه ای طولانی تا 60 میلی متر، دارای عرض بدنه بسیار باریک است که باعث صرفه جویی در فضای نصب قابل توجهی می شود. با ظرفیت بار ضد انحراف عالی و قابلیت موقعیت‌یابی با دقت متوسط، به‌ویژه برای نصب چند لغزشی کنار هم و عملیات انتقال دقیق در سناریوهای خودکار بسیار محدود به فضا بهینه‌سازی شده است و به عنوان یک راه‌حل رانندگی خطی میکرو خطی طولانی مدت برای الکترونیک 3C و اتوماسیون دقیق عمل می‌کند.

ساختار اصلی و ویژگی های طراحی

     --  ساختار محرکه دو پیستونی: حالت رانندگی دوگانه پیستون دوگانه را اتخاذ می کند، نیروی خروجی پایدار و عملکرد عملکرد همزمان فوق العاده را ارائه می دهد و از حرکت خطی ثابت در طول کار چرخه ای با فرکانس بالا اطمینان حاصل می کند.

     --  ریل راهنمای توپ با گردش نامحدود: مجهز به ریل های راهنمای خطی توپ در گردش بی پایان، دارای استحکام ساختاری بالا و پایداری حرکت خطی عالی. موازی حرکت در 0.05 میلی متر برای ضربات کوتاه کنترل می شود و به طور موثر از لرزش حرکت و انحراف جلوگیری می کند.

     -- بدنه فشرده فوق العاده باریک: ساختار بهینه شده با عرض باریک، بسیار باریکتر از میزهای اسلاید سری MXQ و MXS سنتی، کاملاً از چیدمان متراکم در کنار هم از چندین اسلاید برای به حداکثر رساندن استفاده از فضای تجهیزات پشتیبانی می کند.

     -- ظرفیت بار ضد آفست برتر: گشتاور مجاز تقریباً 6 برابر سری سنتی MXU است، با مقاومت بسیار بالا در برابر بار خارج از مرکز و بار کنسول، که با شرایط عملیاتی نیروی یک طرفه پیچیده سازگار است.

     --  نصب انعطاف پذیر چند جهته: پشتیبانی از نصب 4 جهته با سوراخ های عرضی / سوراخ های رزوه ای و سوراخ های رزوه ای طولی. مطابق با طراحی لوله کشی 3 طرفه، الزامات نصب و چیدمان لوله کشی متنوع را برای سازه های تجهیزات باریک و انباشته برآورده می کند.

     -- انطباق سنسور جهانی: حلقه مغناطیسی داخلی به عنوان استاندارد، با شیارهای حسگر دو طرفه سازگار با سوئیچ های مغناطیسی سری D-M9□ و A93، تشخیص دقیق موقعیت ضربه و بازخورد سیگنال را درک می کند.

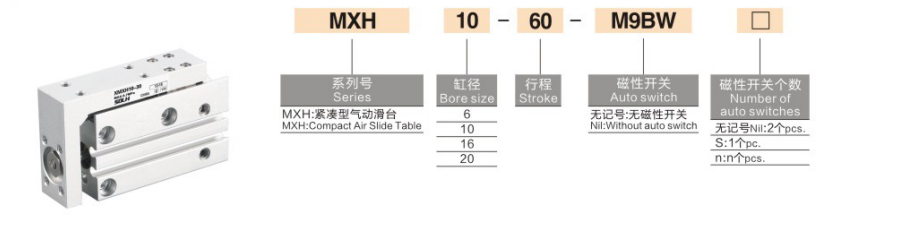

قانون کدگذاری مدل کامل

   1. نمونه مدل: MXH16-50Z-M9NL

   2. نمونه مرجع سفارش استاندارد

     --  MXH10-30-M9BW: سوراخ 10 میلی متر، ضربه 30 میلی متر، کلید مغناطیسی NPN با طول سیم 1 متر

مشخصات فنی اصلی

نمودار مرجع نیروی خروجی و بار (0.5MPa@)

ضریب ایمنی ≥2؛ بار عمودی نیاز به تأیید گشتاور مجاز دارد

مشخصات گشتاور مجاز (ظرفیت بار ضد آفست، N·m)

سناریوهای کاربردی و مقایسه انتخاب محصول

   1. سناریوهای کاربردی اولویت برای سری MXH

     --  تجهیزات بسیار محدود در فضا: طراحی بدنه بسیار باریک از نصب متراکم کنار هم از چندین میز اسلاید پشتیبانی می کند که کاملاً متناسب با فضای داخلی تجهیزات کوچک مینیاتوری شده است.

     --  عملیات سکته مغزی طولانی با دقت متوسط: حداکثر ضربه تا 60 میلی متر با دقت تکرار ± 0.02 میلی متر، بسیار فراتر از ثبات موقعیت سیلندرهای پنوماتیک معمولی، برآورده کردن نیازهای انتقال طولانی مدت با دقت متوسط.

     --  انتقال بار سبک با فرکانس بالا: ایده آل برای جابجایی چرخه ای و قرار دادن قطعات الکترونیکی، پایانه ها، قطعات پلاستیکی کوچک و وسایل ابزار دقیق.

     --  شرایط کاری بار ضد آفست: مقاومت گشتاور عالی، عملیات پایدار را تحت شرایط نصب نیروی یکطرفه و کنسول، حل مشکلات انحراف و لرزش اسلایدهای معمولی امکان پذیر می کند.

مقایسه سری MXH در مقابل MXQ در مقابل MXS

راهنمای انتخاب حرفه ای

     --  تطبیق اندازه حفره: بار افقی را در 50% از مقدار نامی و بار عمودی را در 25% از مقدار نامی کنترل کنید، با ضریب ایمنی تضمین شده کمتر از 2 برای اطمینان از عملکرد طولانی مدت پایدار.

     -- رزرو سکته مغزی: در حین انتخاب، حاشیه سکته مغزی 5 ~ 10 میلی متر را رزرو کنید. حداکثر ضربه استاندارد سری MXH 60 میلی متر است تا از تاثیر محدود جلوگیری کند و عمر مفید را بهبود بخشد.

     -- انتخاب حالت نصب: برای چیدمان فضای بسیار باریک، نصب عرضی را انتخاب کنید. برای صرفه جویی در فضای کلی تجهیزات، نصب طولی را برای سناریوهای نصب انباشته و چند لایه اتخاذ کنید.

     -- بهینه سازی بافر: هنگامی که سرعت عملیاتی بیش از 300 میلی متر بر ثانیه یا وزن بار بیش از 3 کیلوگرم است، به بافر هیدرولیک مجهز شوید که به طور موثر ضربه ترمینال و لرزش را کاهش می دهد.

     -- پیکربندی سنسور: شیارهای حسگر دو طرفه از نصب سوئیچ مغناطیسی دوتایی پشتیبانی می‌کنند و تشخیص دقیق حرکت‌های امتدادی و جمع‌کردن در محل را برای نظارت بر موقعیت تمام ضربه انجام می‌دهند.

خلاصه یک جمله

     میز اسلاید پنوماتیک فشرده باریک سری SOLH MXH دارای بدنه فوق العاده باریک، مقاومت در برابر گشتاور بالا، طول 60 میلی متر و دقت متوسط ​​± 0.02 میلی متر، با نصب در 4 جهت و عملکرد بدون روغن است، که راه حل مقرون به صرفه برای نصب متراکم و بار سبک در فضاهای با فرکانس بالا و با فرکانس بالا است.
