سیلندر بدون میله کوپلینگ مغناطیسی سری CY1 | مدل پایه اقتصادی کلاسیک

نام تجاری: SOLH توسط Richge Technology

CY1S
CY1L

بررسی اجمالی محصول

     سری SOLH CY1 یک استوانه کوپلینگ مغناطیسی کلاسیک و مقرون به صرفه بدون میله است که به عنوان سلف پایه سری ارتقا یافته CY3 عمل می کند. این یک ساختار حرکتی همزمان مغناطیسی غیر تماسی را اتخاذ می کند، جایی که پیستون داخلی و میز لغزنده خارجی به طور همزمان از طریق نیروی مغناطیسی قوی حرکت می کنند. این دستگاه دارای عملکرد بدون نشتی کاملا محصور، ساختار جمع و جور و عملکرد مقرون به صرفه است، به کاربردهای رانندگی خطی با بار سبک تا متوسط ​​و حرکت خطی متوسط ​​طولانی اختصاص دارد. این سری با محدوده حفره از φ6 تا φ63 میلی‌متر، کورس استاندارد تا 1000 میلی‌متر و حداکثر حرکت طولانی 1500 میلی‌متر، مدل‌های راهنمای متنوعی را برای پاسخگویی به خواسته‌های چند سناریویی پوشش می‌دهد، و آن را به محرک بدون میله با درجه تمیز ارزان‌قیمت برای خطوط تولید خودکار عمومی تبدیل می‌کند.

تعیین موقعیت اصلی و ویژگی های ساختاری

• درایو کوپلینگ مغناطیسی و عملکرد نشتی صفر تمیز: آهنرباهای دائمی با استحکام بالا روی پیستون و میز اسلاید تعبیه شده است که انتقال سنکرون غیر مکانیکی را انجام می دهد. بشکه سیلندر کاملاً محصور نشت هوا و انتشار گرد و غبار را از بین می برد و کاملاً با محیط های کاری تمیز و سخت در صنایع الکترونیک، تجهیزات پزشکی و صنایع غذایی سازگار می شود.

• ساختار پایه کلاسیک و عملکرد هزینه بالا: با اتخاذ یک ساختار مکانیکی مینیمالیستی با اجزای کمتر، سری CY1 به طور موثر هزینه‌های ساخت را کاهش می‌دهد و رقابت‌پذیری هزینه بالاتری نسبت به سری ارتقا یافته CY3 ارائه می‌دهد. مدل پایه CY1B هیچ سطح نصب یکپارچه ای ندارد و برای نصب به براکت های پشتیبانی دو طرفه نیاز دارد. مجهز به حلقه مقاوم در برابر سایش و پیکربندی حلقه ضد گرد و غبار، دارای حداقل فشار کاری 0.18 مگا پاسکال، با عمر مفید کمی کمتر، اما برای شرایط کاری استاندارد معمولی کاملاً مناسب است.

• مدل های مشتق متنوع برای پوشش کامل: مجموعه کامل محصول چندین نوع راهنما را برای مطابقت با نیازهای دقت و بار مختلف پوشش می دهد:

• CY1B: نوع پایه بدون ساختار هدایت کننده و سطح نصب، نیاز به ریل های راهنمای خارجی و براکت های دو طرفه دارد.

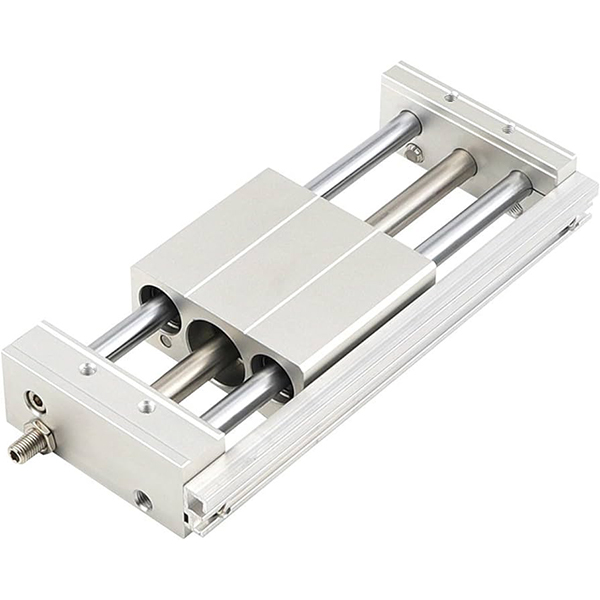

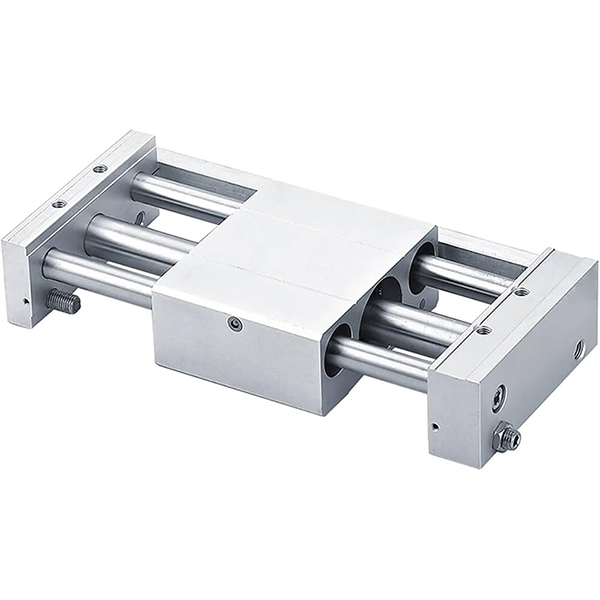

• CY1S: نوع راهنمای اسلاید با بلبرینگ کشویی داخلی، پشتیبانی از عملیات بار سبک بدون راهنماهای خارجی.

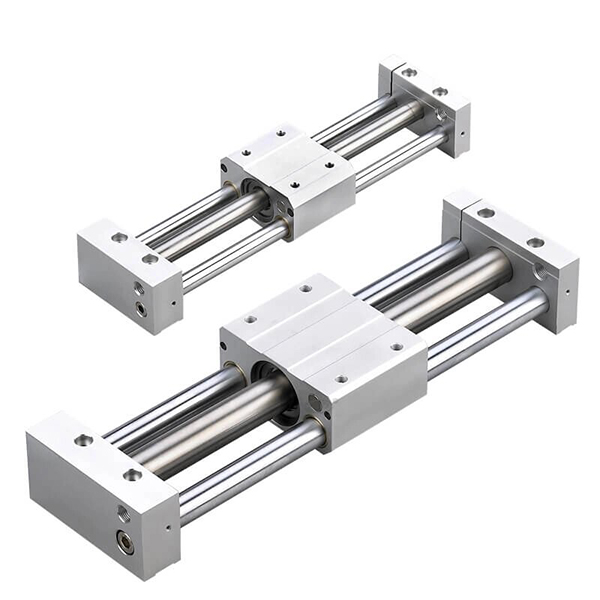

• CY1L: نوع راهنمای بلبرینگ با لغزش فوق العاده صاف و ظرفیت بار افزایش یافته برای حرکت با فرکانس بالا پایدار.

• CY1H: نوع هدایت کننده با دقت بالا با دقت موقعیت یابی تکرار عالی برای سناریوهای انتقال دقیق.

• CY1F: نوع نازک با مشخصات کم با 29 درصد کاهش ارتفاع کلی، کاملاً مناسب برای فضاهای نصب تجهیزات فوق العاده فشرده.


• بافر استاندارد و پیکربندی با سرعت بالا اختیاری: بافرهای لاستیکی دو طرفه استاندارد به طور موثر تاثیر عملکرد را جذب می کنند و صدای اجرا را کاهش می دهند. بافرهای هیدرولیک خارجی اختیاری از عملکرد پایدار با حداکثر سرعت 500 میلی متر بر ثانیه برای شرایط کاری چرخه ای با سرعت متوسط ​​تا بالا پشتیبانی می کنند.

• سازگاری گسترده سوئیچ های مغناطیسی: شیارهای سوئیچ جهانی رزرو شده روی بدنه سیلندر با کلیدهای مغناطیسی سری D-M9 و سری D-A9 سازگار است و امکان نصب موقعیت دلخواه و بازخورد سیگنال ضربه ای انعطاف پذیر را فراهم می کند.

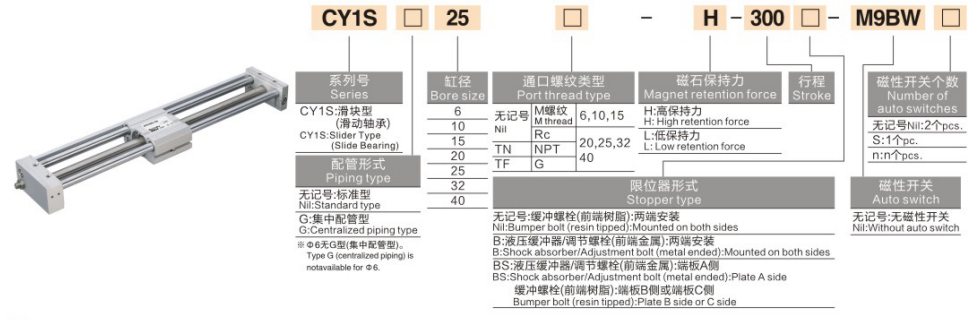

قانون کدگذاری مدل کامل

نمونه های مدل: CY1B20-500 | CY1S40-800-M9PL

نمونه های مرجع سفارش استاندارد

• CY1B20-500: سوراخ 20 میلی متر، سکته مغزی 500 میلی متر، نوع پایه بدون سوئیچ مغناطیسی

• CY1S40-800-M9PL: سوراخ 40 میلی متر، سکته مغزی 800 میلی متر، نوع راهنمای کشویی با سوئیچ موقعیت مغناطیسی

مشخصات فنی اصلی (وضعیت استاندارد 20 درجه سانتیگراد)

1. مشخصات عمومی اولیه

• حالت عملیات: کوپلینگ مغناطیسی دو اثره انتقال سنکرون بدون تماس

• سیال کار: هوای فشرده (استاندارد عملکرد بدون روغن)

• دمای محیط: 5~60 ℃ (بدون محیط کاری یخبندان)

• محدوده فشار کاری: 0.18~0.7MPa; فشار اثبات: 1.05 مگا پاسکال

• سرعت عملیات استاندارد: 50 تا 500 میلی متر بر ثانیه

• حالت بافر: بافر لاستیکی دو طرفه استاندارد؛ بافر هیدرولیک خارجی اختیاری برای سناریوهای با سرعت بالا

• نیروی نگهدارنده مغناطیسی: 49~2450N (به تدریج با اندازه سوراخ افزایش می یابد)

2. نمودار پارامتر عملکرد کلیدی (@0.5MPa)

راهنمای پیکربندی و انتخاب هسته

1. انتخاب اندازه حفره بر اساس بار و رانش

• φ6~φ15 (Micro Light Duty): مناسب برای بارهای ≤2.5kg، اختصاص داده شده به انتقال دقیق قطعات کوتاه مدت در تجهیزات الکترونیکی دقیق مینیاتوری.

• φ20~φ32 (کار نوری عمومی): مطابق با بار سبک 4 ~ 10 کیلوگرم، ایده آل برای عملیات فشار دادن و کشیدن طولانی مدت معمولی (≤1000 میلی متر) در خطوط تولید خودکار عمومی.

• φ40~φ63 (وظیفه متوسط): قابل استفاده برای سناریوهای بار متوسط ​​16 ~ 40 کیلوگرم، کاملاً سازگار با حمل و نقل طولانی مدت و شرایط کار چرخه ای فرکانس بالا در بسته بندی و تجهیزات اتوماسیون لجستیک.

2. مدل و راهنمای انتخاب سیستم

• نوع پایه CY1B: مقرون به صرفه ترین مدل بدون ساختار هدایت کننده داخلی. ریل های راهنمای خطی خارجی اجباری هستند، مناسب برای پروژه ها و تجهیزات حساس به بودجه با ساختارهای راهنمای رزرو شده.

• نوع راهنمای اسلاید CY1S: مجهز به راهنمای بلبرینگ کشویی داخلی، بدون نیاز به راهنماهای کمکی خارجی برای بارهای سبک (≤10 کیلوگرم)، با نصب ساده و جهانی بودن گسترده.

• نوع راهنمای بلبرینگ CY1L: ساختار بلبرینگ با دقت بالا با مقاومت لغزشی بسیار کم و عمر مفید طولانی را اتخاذ می کند که به ویژه برای شرایط کاری چرخه ای با سرعت بالا و فرکانس بالا طراحی شده است.

• CY1H نوع با دقت بالا: پیکربندی شده با مکانیزم هدایت خطی دقیق، با دستیابی به دقت موقعیت یابی تکراری تا 0.02 میلی متر، قابل استفاده برای موقعیت یابی با دقت بالا و سناریوهای انتقال از راه دور.

• نوع کم مشخصات CY1F: ساختار نازک بهینه شده با 29٪ کاهش ارتفاع کلی، حل مشکل محدودیت فضای نصب عمودی برای تجهیزات فشرده خودکار.

3. محیط و تنظیمات عملکردی انتخاب

• سازگاری با محیط پاک: طراحی انتقال مغناطیسی بدون نشت و بدون گرد و غبار مطابق با استانداردهای تولید بهداشتی است. مدل‌های CY1S و CY1L برای عملکرد طولانی‌مدت اتاق تمیز ترجیح داده می‌شوند.

• ارتقاء شرایط کاری با سرعت بالا: مجهز به بافرهای هیدرولیک خارجی برای از بین بردن ضربه انتهایی، به طور پایدار از سرعت عملیات مداوم تا 500 میلی متر بر ثانیه پشتیبانی می کند.

• بازخورد موقعیت دقیق: با سوئیچ های مغناطیسی سری D-M9 یا سری D-A9 مطابقت دهید تا موقعیت یابی ضربه های چند نقطه ای و خروجی سیگنال بلادرنگ را درک کنید.

سناریوهای کاربردی صنعتی معمولی

• انتقال مواد اتاق تمیز: ساختار کوپلینگ مغناطیسی بدون آلودگی به طور گسترده ای برای جابجایی مواد در مسافت های طولانی در کارگاه های نیمه هادی و بدون گرد و غبار LCD استفاده می شود و از آلودگی ثانویه محیط های کاری تمیز جلوگیری می کند.

• جابجایی قطعه کار خط بسته بندی: طراحی با کارایی بالا با فشار و کشیدن طولانی مدت قطعات کار سبک و متوسط ​​در تجهیزات بسته بندی مواد غذایی و دارویی، با نرخ خرابی کم و تعمیر و نگهداری ساده روزانه سازگار است.

• کنترل درب تجهیزات اتوماتیک: ساختار فشرده بدون میله باعث صرفه جویی در فضای نصب خارجی می شود، مناسب برای باز کردن و بسته شدن طولانی مدت درب های محافظ تجهیزات و سپرهای گرد و غبار.

• موقعیت یابی خط مونتاژ طولانی مدت: با ماژول های هدایت کننده منطبق برای دستیابی به موقعیت دقیق پایدار در سکته مغزی فوق العاده طولانی 1 تا 1.5 متر همکاری می کند و نیازهای موقعیت یابی چرخه ای مداوم خطوط تولید را برآورده می کند.

• راه حل جایگزین اقتصادی: جایگزینی ایده‌آل برای سری‌های CY3 با قیمت بالا در پروژه‌های اتوماسیون با بودجه محدود، که به طور کامل نیازهای اولیه رانندگی خطی درازمدت را برآورده می‌کند.

مقایسه عملکرد هسته CY1 در مقابل سری CY3

راهنمای انتخاب سریع سه مرحله ای

1. تایید اندازه سوراخ: رانش مورد نیاز را بر اساس وزن بار با ضریب ایمنی ≥2 محاسبه کنید. قوانین توصیه شده: ≤2.5kg → φ15; 4 ~ 10 کیلوگرم → φ32; 16 ~ 40 کیلوگرم → φ63.

2. تایید نوع مدل: CY1B را برای بودجه بسیار کم انتخاب کنید. CY1S برای نصب بدون راهنمای بار سبک؛ CY1L برای عملیات با فرکانس بالا با سرعت بالا؛ CY1H برای نیازهای موقعیت یابی با دقت بالا.

3. تایید مشخصات سکته مغزی: ضربه استاندارد 50 ~ 1000 میلی متر را برای استفاده معمولی انتخاب کنید. سکته مغزی طولانی اختیاری تا 1500 میلی متر برای نیازهای رانندگی در مسافت های طولانی.

خلاصه یک جمله

     سیلندر بدون میله کوپلینگ مغناطیسی کلاسیک سری SOLH CY1 یک محرک تمیز و بدون نشتی اقتصادی با مدل‌های راهنمای متنوع است که به عنوان راه‌حل اصلی رانندگی خطی ضربه‌ای بلند مقرون به صرفه برای اتوماسیون عمومی بار متوسط ​​و تجهیزات اتاق تمیز عمل می‌کند.
