نام تجاری: SOLH توسط Richge Technology

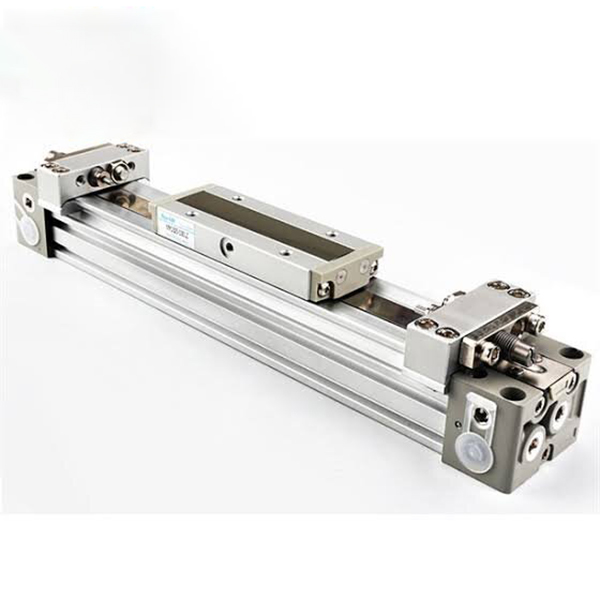

The SOLH MY1B series is a classic mechanically jointed rodless cylinder designed for ultra-long-stroke linear driving applications. با اتخاذ یک تسمه آب بندی فشار داخلی و ساختار تسمه ضد گرد و غبار خارجی، امتداد میله سنتی را حذف می کند، طول نصب تقریباً برابر با ضربه واقعی است و بیش از 50٪ فضای نصب را در مقایسه با سیلندرهای میله ای معمولی صرفه جویی می کند. Covering bore sizes from φ10 to φ100mm and a maximum stroke of 5000mm, it delivers stable medium-speed and medium-load linear motion. این راه حل مقرون به صرفه برای انتقال مواد از راه دور، جابجایی ایستگاه و هل دادن/کشیدن قطعه کار در تجهیزات اتوماسیون عمومی است.
• طراحی بدون میله مفصل مکانیکی: ساختار یکپارچه پیستون و میز اسلاید بدون امتداد میله پیستون. تسمه آب بندی داخلی فشار هوا را حفظ می کند در حالی که تسمه ضد گرد و غبار خارجی محافظت کامل را فراهم می کند. طول کلی برابر با سکته مغزی است و استفاده از فضای بسیار زیاد برای سناریوهای نصب محدود را درک می کند.
• میز اسلاید یکپارچه با استحکام بالا: The slide table is rigidly connected with the piston, featuring excellent bending moment resistance. بارها را می توان مستقیماً روی میز اسلاید بدون ساختارهای هدایت کننده اضافی برای کاربردهای سبک نصب کرد که طراحی و مونتاژ مکانیکی را ساده می کند.
• لوله کشی 4 طرفه و ارتقاء سبک وزن: سرسیلندر بهینه شده از لوله کشی چهار جهته (جلو/پشت/کنار/پایین) پشتیبانی می کند که امکان تنظیم جهت لوله کشی در محل را برای چیدمان انعطاف پذیر فراهم می کند. The upgraded cylinder body structure reduces weight by 17% for φ25/32/40 models compared with old versions, lowering overall equipment load.
• بالشتک هوا قابل تنظیم استاندارد: بافرهای تعبیه شده هوای قابل تنظیم در هر دو انتها به طور موثر تاثیر عملیات را جذب می کنند و برای عملکرد پایدار با سرعت متوسط، صدای دویدن را کاهش می دهند. بافرهای هیدرولیک خارجی برای انطباق با شرایط کاری با سرعت بالا و بار سنگین اختیاری هستند.
• بدون روغن و عمر طولانی: طراحی استاندارد عملکرد بدون روغن با محیط های صنعتی تمیز و خطوط تولید خودکار عمومی سازگار است. کمربند آب بندی مقاوم در برابر سایش عملکرد بادوام طولانی مدت با هزینه های نگهداری کم را تضمین می کند.
• نصب آسان سوئیچ مغناطیسی: شیارهای نصب از قبل رزرو شده در دو طرف جلو و مقابل سیلندر امکان نصب مستقیم کلیدهای مغناطیسی سری D-M9 را در جلو، امکان تشخیص سیگنال موقعیت مناسب و ادغام الکتریکی انعطاف پذیر را فراهم می کند.
نمونه مدل: MY1B25-500Z | MY1B40-800AZ
|

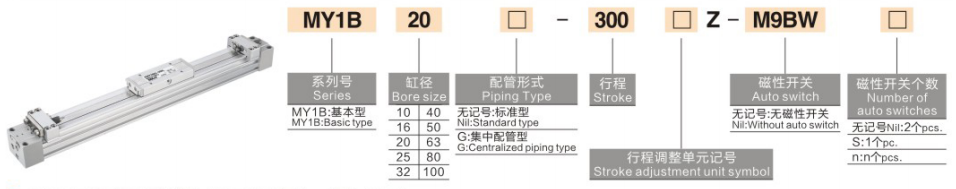

بخش کد |
معنی مشخصات |
|
MY1B |
کد سری: سیلندر بدون میله با اتصال مکانیکی، نوع پایه |
|
10/16/20/25/32/40/50/63/80/100 |
اندازه سوراخ هسته (میلی متر) |
|
100 تا 5000 |
طول ضربه (میلی متر): استاندارد 100 ~ 2000 میلی متر؛ حداکثر گسترش 5000 میلی متر |
|
A |
پیچ های تنظیم سکته مغزی دو طرفه برای تعیین موقعیت دقیق حد |
|
Z |
پیکربندی استاندارد بالشتک هوای دو طرفه |
|
G |
نوع لوله کشی متمرکز اختیاری |
نمونه های مرجع سفارش استاندارد
• MY1B25-500Z: سوراخ 25 میلی متری، سکته مغزی 500 میلی متر، بالشتک هوای دو طرفه استاندارد
• MY1B40-800AZ: سوراخ 40 میلی متری، 800 میلی متر، بالشتک هوا + پیچ های تنظیم دو طرفه
1 مشخصات عمومی اولیه
• حالت عملیات: راندن مفصل مکانیکی دو اثره
• سیال کار: هوای فشرده (عملکرد بدون روغن موجود است)
• دمای محیط: 5~60 ℃ (بدون محیط یخبندان)
• محدوده فشار کاری: 0.1~0.8MPa; فشار اثبات: 1.2 مگا پاسکال
• سرعت عملکرد پیستون: 100 ~ 1000 میلی متر در ثانیه (با بالشتک هوای استاندارد)؛ 100 ~ 1500 میلی متر بر ثانیه (با بافر هیدرولیک خارجی)
• تحمل سکته مغزی: ≤1000mm ضربه: ±1.8mm; سکته مغزی 1001 ~ 3000 میلی متر: ± 2.8 میلی متر
• حالت بافر: بالشتک هوای داخلی استاندارد (Z); بافر هیدرولیک خارجی اختیاری (L/H)
2 نمودار پارامتر عملکرد کلیدی (@0.5MPa)
|
سوراخ φ (mm) |
رانش نظری (N) |
بار مجاز (کیلوگرم) |
ممان خمشی مجاز M1 (N·m) |
اندازه پورت |
|
10 |
39 |
2 |
0.8 |
M5×0.8 |
|
16 |
98 |
5 |
2.5 |
M5×0.8 |
|
20 |
157 |
8 |
5.0 |
Rc1/8 |
|
25 |
245 |
12 |
10 |
Rc1/8 |
|
32 |
402 |
20 |
20 |
Rc1/8 |
|
40 |
628 |
30 |
40 |
Rc1/4 |
|
50 |
981 |
50 |
78 |
Rc3/8 |
|
63 |
1559 |
80 |
160 |
Rc3/8 |
|
80 |
2513 |
130 |
315 |
Rc1/2 |
|
100 |
3927 |
200 |
615 |
Rc1/2 |
1 انتخاب اندازه حفره بر اساس بار و رانش
• φ10~φ20 (وظیفه سبک): قابل استفاده برای بار ≤8 کیلوگرم و سناریوهای میکرو سکته مغزی طولانی (≤1000 میلی متر)، ایده آل برای تجهیزات الکترونیکی و انتقال دستگاه های خودکار کوچک.
• φ25~φ40 (وظیفه سبک متوسط): مناسب برای 12 ~ 30 کیلوگرم بار سبک متوسط و عملیات معمولی 1000 ~ 2000 میلی متر سکته مغزی طولانی، به طور گسترده در فشار دادن خط مونتاژ و بارگیری / تخلیه مواد استفاده می شود.
• φ50~φ63 (وظیفه متوسط): متناسب با بار متوسط 50 تا 80 کیلوگرم و انتقال قطعه کار سنگین، مناسب برای رانندگی طولانی مدت ماشین ابزار و ایستگاه های پردازش.
• φ80~φ100 (وظیفه سنگین): طراحی شده برای 130 ~ 200 کیلوگرم بار سنگین، تجهیزات در مقیاس بزرگ و حمل و نقل از راه دور تدارکات، سازگار با فرکانس بالا شرایط کار چرخه ای سنگین.
2 انتخاب پیکربندی Stroke & Buffer
• محدوده سکته مغزی: سکته مغزی استاندارد 100 ~ 2000 میلی متر را پوشش می دهد. مشخصات توسعهیافته XB11 از حرکت بسیار طولانی تا 5000 میلیمتر برای نیازهای خاص رانندگی در مسافتهای طولانی پشتیبانی میکند.
• بالشتک هوا (Z): پیکربندی اجباری استاندارد برای عملکرد با سرعت متوسط (≤1000mm/s)، که به طور موثر ضربه انتهایی و نویز کار را برای حرکت چرخه ای پایدار کاهش می دهد.
• بافر هیدرولیک (L/H): برای عملکرد با سرعت بالا (> 1000 میلی متر در ثانیه) یا بار سنگین (> 50 کیلوگرم) برای دستیابی به حرکت فوق العاده پایدار و کاهش نویز توصیه می شود.
• پیچ تنظیم ضربه (A): مجهز به سناریوهایی که نیاز به تعیین موقعیت محدود دقیق دارند (دقت ± 0.1 میلی متر)، پشتیبانی از کالیبراسیون ضربه ریز دو طرفه.
3 دستورالعمل نصب و لوله کشی
• روش نصب: بدنه سیلندر را می توان از طریق سوراخ های نصب در پایین یا جانبی ثابت کرد. بارها را می توان مستقیماً روی میز اسلاید یکپارچه بدون ساختار هدایت کننده اضافی برای کاربردهای سبک نصب کرد.
• لوله کشی 4 طرفه انعطاف پذیر: پشتیبانی از سوئیچینگ لوله های جلو، عقب، جانبی و پایین، به تنظیم جهت در محل برای انطباق با نیازهای طرح بندی تجهیزات مختلف اجازه می دهد.
• نصب سوئیچ مغناطیسی: شیارهای نصب دو طرفه رزرو شده سازگار با سوئیچ های سری D-M9B/D-M9N که بازخورد موقعیت ضربه ای انعطاف پذیر و دقیق را دریافت می کند.
• انتقال مواد با ضربه بسیار طولانی: ایده آل برای هل دادن و کشیدن در مسافت های طولانی 1 تا 5 متر در خطوط مونتاژ الکترونیکی، مواد غذایی و بسته بندی، با نصب صرفه جویی در فضا و عملکرد پایدار با سرعت بالا.
• باز و بسته شدن درب و پوشش تجهیزات: برای راندن بدنه درب طولانی ماشین ابزارهای بزرگ و تجهیزات خودکار، با ساختار فشرده و عملکرد چرخه ای قابل اعتماد استفاده می شود.
• جابجایی قطعه کار سنگین: مناسب برای حمل و نقل طولانی مدت قطعه کار سنگین 30 تا 200 کیلوگرم در صنایع ماشین سازی و پردازش مکانیکی، ارائه استحکام بالا و قابلیت گشتاور ضد خمش عالی.
• تعیین موقعیت و انتقال خط مونتاژ: برای موقعیت یابی طولانی مدت و هل دادن چرخه ای خطوط تولید، با طراحی استاندارد بالشتک هوا برای کاهش نویز و ضربه در حین کار با فرکانس بالا استفاده می شود.
• تجهیزات اتوماسیون سفارشی: راه حل جهانی رانندگی خطی طولانی مدت برای ایستگاه های مختلف خودکار غیر استاندارد، به ویژه مناسب برای پروژه های اتوماسیون با فضای محدود و حساس به هزینه.
• تایید اندازه سوراخ: رانش مورد نیاز را بر اساس وزن بار با ضریب ایمنی ≥1.5 محاسبه کنید. قوانین انتخاب توصیه شده: ≤8kg → φ20. 12 ~ 30 کیلوگرم → φ40; 50~80 کیلوگرم → φ63; > 100 کیلوگرم → φ80/100.
• تایید مشخصات سکته مغزی: ضربه استاندارد 100 ~ 2000 میلی متر را برای خواسته های معمولی انتخاب کنید. مشخصات توسعه یافته XB11 را برای سکته مغزی فوق العاده طولانی تا 5000 میلی متر انتخاب کنید.
• تطبیق پیکربندی عملکردی: بالشتک هوای استاندارد (Z) را برای عملکرد با سرعت متوسط بپذیرید. ارتقاء به بافر هیدرولیک (L/H) برای شرایط کاری با سرعت بالا یا بار سنگین؛ پیچ تنظیم سکته مغزی (A) را برای الزامات تعیین موقعیت محدود اضافه کنید.
