میز اسلاید پنوماتیک فشرده با دقت فوق العاده بالا سری MXP

میز اسلاید پنوماتیک با دقت فوق العاده بالا SOLH MXP با سری SMC MXP قابل تعویض است. این بدنه یکپارچه فولاد ضد زنگ مارتنزیتی و راهنمای خطی توپ داخلی را به کار می گیرد که به موازی سفر 0.004 میلی متر، خطای چرخشی تا 0.03 ± و دقت موقعیت یابی ± 0.01 میلی متر می رسد. بدنه جمع و جور فوق‌العاده باریک 10% تا 20% باریک‌تر از مدل‌های MXJ است و از نصب سه طرفه و لوله‌کشی محوری/جانبی قابل تعویض پشتیبانی می‌کند. اندازه سوراخ φ6 ~ 16 میلی متر مجهز به بافرهای لاستیکی استاندارد، محدود کننده های فلزی اختیاری و بافرهای هیدرولیک موجود برای φ8 و بالاتر. از محیط تمیز بدون روغن و رفت و آمد با فرکانس بالا پایدار پشتیبانی می کند. ایده آل برای ایستگاه های اتوماسیون با فضای محدود که به دقت حرکتی دقیق نیاز دارند، مانند بازرسی نوری، اتصال تراشه، مونتاژ قطعات میکرو و تجهیزات پزشکی ممتاز.

ارسال استعلام

توضیحات محصول

میز اسلاید پنوماتیک فشرده با دقت فوق العاده بالا سری MXP

نام تجاری: SOLH توسط Richge Technology

بررسی اجمالی محصول

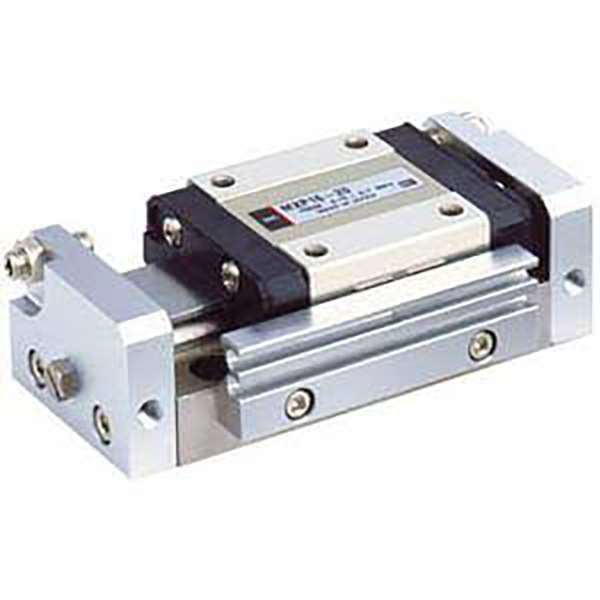

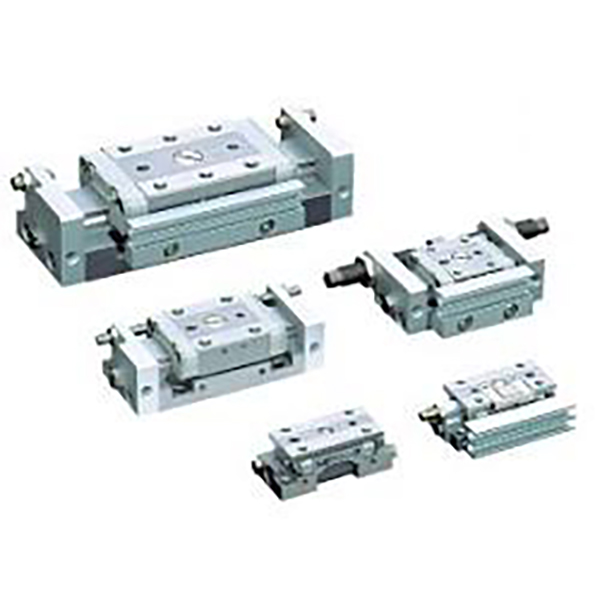

سری SOLH MXP یک میز اسلاید پنوماتیک فشرده با دقت فوق العاده بالا است که برای سناریوهای دقیق موقعیت یابی میکرو مهندسی شده است. با استفاده از ساختار ریل راهنمای سیلندر داخلی و بدنه فولادی ضد زنگ یکپارچه، موازی سازی در سطح میکرون، خطای چرخشی بسیار کم و استحکام استثنایی را ارائه می دهد. با پشتیبانی از لوله‌کشی دو جهته و دوچرخه‌سواری پایدار با فرکانس بالا، برای مونتاژ دقیق 3C، تشخیص نوری، و موقعیت‌یابی قطعات میکرو با دقت بالا کاملاً مناسب است و به عنوان مدل ممتاز برای برنامه‌های رانندگی خطی مینیاتوری پیچیده عمل می‌کند.

ساختار اصلی و ویژگی های طراحی

-- حالت رانندگی: عملکرد دو طرفه دو طرفه، اندازه های سوراخ φ6/8/10/12/16 میلی متر، پوشش محدوده بار سبک 10 ~ 120 نیوتن.

-- ساختار حق بیمه یکپارچه: دارای ریل راهنمای خطی سیلندر داخلی و بدنه یک تکه فولاد ضد زنگ مارتنزیتی. مکانیسم تحمل بار کاملاً از حرکت آب بندی میله پیستون جدا شده است و به استحکام شدید و حداقل اصطکاک دست می یابد.

-- درجه دقت فوق العاده بالا: موازی سفر 0.004 میلی متر، موازی نصب 0.02 میلی متر، دقت چرخشی ± 0.03 درجه (φ6/8/10) / ± 0.04 درجه (φ12/16)، ارائه عملکرد موقعیت یابی دقیق فوق العاده پایدار در صنعت.

-- بدنه باریک فوق العاده فشرده: ارتفاع بدنه فقط 17~23mm، 10%~20% باریکتر از مدل های مشابه MXJ، امکان چیدمان بسیار متراکم را برای فضاهای کاری بسیار محدود فراهم می کند.

-- انعطاف پذیری لوله کشی دو جهته: از لوله‌کشی‌های جانبی و محوری با طرح‌بندی قابل تعویض در محل پشتیبانی می‌کند و با شرایط مختلف مسیریابی خط لوله در محل سازگار می‌شود.

-- سازگاری سنسور جهانی: شیارهای استاندارد دو سوییچ مغناطیسی امکان نصب 2 سوئیچ مغناطیسی M9B را برای نظارت بر موقعیت دو جهته قابل اعتماد می دهد.

-- بافر و محدود کردن چند سطحی: بافرهای لاستیکی دو طرفه استاندارد برای کاهش نویز و ضربه. محدودکننده‌های ضربه‌ای فلزی تک/دو انتهای اختیاری، به‌علاوه گزینه بافر هیدرولیک برای مدل‌های φ8 و بالاتر، با محدوده حرکت قابل تنظیم 0 تا 5 میلی‌متر برای کنترل موقعیت‌یابی فوق‌العاده دقیق.

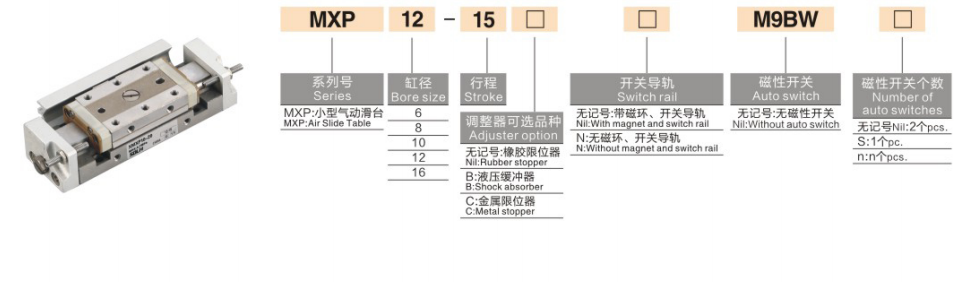

قانون کدگذاری مدل کامل

1. نمونه مدل: MXP8-15-B-M9BW

موقعیت	کد	توضیحات مشخصات
1	MXP	کد سری: میز اسلاید پنوماتیک با دقت فوق العاده بالا
2	6/8/10/12/16	اندازه سوراخ (میلی متر)
3	5/10/15/20/25/30	ضربه استاندارد (mm): φ6=5/10; φ8=10/20; φ10=10/20; φ12=15/25; φ16=20/30
4	B/C/D/Blank	گزینه Limit: B=Dal-end limit metal; C=حد پایان بازگردانی. D=Extend-end limit; خالی=بافر لاستیکی استاندارد
5	M9BW/M9B	سوئیچ مغناطیسی (اختیاری، 1 یا 2 سوئیچ)
6	N/Black	نوع ریل راهنما: N=راهنمای غیر مغناطیسی; خالی=ریل راهنمای مغناطیسی استاندارد

2. نمونه های مرجع سفارش استاندارد

-- MXP6-5: نوع استاندارد، بدون سوئیچ مغناطیسی، سوراخ 6 میلی متر، سکته مغزی 5 میلی متر، دو اثر

-- MXP10-20-B-2M9B: سوراخ 10 میلی متری، سکته مغزی 20 میلی متر، محدودیت فلزی دو طرفه، 2 عدد سوئیچ مغناطیسی M9B

-- MXP12-25-D: سوراخ 12 میلی‌متری، سکته مغزی 25 میلی‌متر، محدودیت فلزی گسترده، سازگار با لوله‌کشی محوری

مشخصات فنی اصلی (@0.5MPa، عملکرد دوگانه)

مورد پارامتر	φ6	φ8	φ10	φ12	φ16
سوراخ (میلی متر)	6	8	10	12	16
ضربه استاندارد (میلی متر)	5/10	10/20	10/20	15/25	20/30
فشار عملیاتی (MPa)	0.15 ~ 0.7	0.15 ~ 0.7	0.15 ~ 0.7	0.15 ~ 0.7	0.15 ~ 0.7
Extend Trust @0.5MPa (N)	14	25	39	57	101
عقب نشینی تراست @0.5MPa (N)	11	19	31	48	88
تقریبا وزن (گرم)	~60	~ 85	~ 120	~ 210	~ 320
نوع بافر	بافر لاستیکی دو طرفه (محدود کننده فلزی اختیاری / بافر هیدرولیک برای φ8+)
دمای محیط	-10℃ ~ 60+ (بدون یخ زدن)
اندازه بندر هوایی	M3×0.5	M3×0.5	M3×0.5	M5×0.8	M5×0.8

مزایای رقابتی اصلی

1. دقت و پایداری در سطح میکرون فوق العاده بالا
- دارای موازی سفر بسیار کم 0.004 میلی متر و دقت چرخشی تا 0.03 ± درجه، همراه با دقت موقعیت یابی تکرار ± 0.01 میلی متر. لرزش ریز و انحراف موقعیت را حذف می کند، به طور کامل نیازهای دقیق دقیق را برای تشخیص نوری، لایه لایه سازی اجزای میکرو و فرآیندهای تست با دقت بالا برآورده می کند.

2. ساختار سیلندر داخلی و بدنه فشرده بسیار باریک
- سیلندر در ساختار ریل راهنما تعبیه شده است و عرض بدنه را 10٪ تا 20٪ در مقایسه با مدل های MXJ کاهش می دهد. طراحی نوآورانه لوله‌کشی جانبی/محوری دو جهته، امکان تعویض انعطاف‌پذیر در محل را فراهم می‌کند و محدودیت‌های طرح‌بندی خط لوله را در ایستگاه‌های متراکم بسیار باریک حل می‌کند.

3. سختی بالا و عمر طولانی
- بدنه یک تکه فولاد ضد زنگ مارتنزیتی و ساختار ریل راهنما یکپارچه مقاومت بسیار خوبی در برابر تغییر شکل و استحکام ساختاری ارائه می دهد. طراحی آب بندی کم اصطکاک بدون روغن، سازگار با کارگاه های تمیز و محیط های صنعتی سبک، با دستیابی به عمر سرویس بدون تعمیر و نگهداری بیش از 5 میلیون سیکل.

4. عملکرد صاف فرکانس بالا
- آب بندی با اصطکاک کم و ریل راهنمای توپ با دقت بالا حرکت فوق العاده صاف را تضمین می کند. سرعت عملیاتی بین 50 تا 500 میلی‌متر بر ثانیه است، و از چرخه‌های با فرکانس بالا با ثبات بالای 350 cpm بدون لکنت یا لرزش پشتیبانی می‌کند، ایده‌آل برای کارهای موقعیت‌یابی مکرر کوتاه‌مدت.

5. انطباق نصب چند صحنه انعطاف پذیر
- پشتیبانی از نصب سه طرفه بالا، پایین و جانبی با سوراخ های پین موقعیت یابی دقیق. ساختار پورت هوا متقارن قابلیت تعویض لوله‌های چپ و راست را در محل ممکن می‌سازد، محدودیت‌های جهت را کاملاً شکسته و با طرح‌های ساختاری تجهیزات متنوع سازگار می‌شود.

فرم‌های نصب و کاربردهای معمولی

1. روش های نصب

-- نصب در بالا: از طریق سوراخ‌هایی با سوراخ‌های پین موقعیت‌یابی دقیق، مناسب برای نصب بالای قطعه کار و سناریوهای موقعیت‌یابی با دقت بالا که نیاز به جابجایی صفر دارند، ثابت می‌شود.

-- نصب در پایین: از طریق سوراخ های رزوه ای پایین با ساختار پایدار و قابل اعتماد، قابل استفاده برای مونتاژ سطح تجهیزات استاندارد و رانندگی خطی ثابت ثابت شده است.

-- نصب جانبی: از طریق سوراخ های رزوه ای جانبی ثابت شده است، مناسب برای تجهیزات با فضای عمودی محدود و آرایش موازی متراکم از واحدهای اسلاید متعدد.

2. سناریوهای کاربردی معمولی

-- 3C الکترونیک: نصب و اتصال تراشه، فوکوس ماژول لنز، موقعیت یابی فوق العاده دقیق قطعات میکرو، تست چرخه پروب

-- تجهیزات نوری: حرکت دقیق دوربین CCD، کالیبراسیون دقیق لنز نوری، موقعیت یابی لیزری، رانندگی با پلت فرم تشخیص با دقت بالا

-- مونتاژ میکرو دقیق: قفل پیچ اتوماتیک مینیاتوری، چین و چروک ترمینال، درج قطعات دقیق، راندن جیگ با دقت بالا

-- تجهیزات پزشکی: کنترل دقیق پمپ میکرو، سوئیچینگ دقیق شیر مینیاتوری، موقعیت یابی تلسکوپی ابزار کوچک

مقایسه انتخاب جدول اسلاید: MXP در مقابل MXJ در مقابل MXQ

مورد مقایسه	MXP (دقت فوق العاده بالا)	MXJ (دقت بالا)	MXQ (دقت استاندارد)
محدوده سوراخ (میلی متر)	6/8/10/12/16	4.5/6/8/12/16	6/8/12/16/20
موازی سازی سفر	0.004 میلی متر (فوق العاده بالا)	0.005 میلی متر (بالا)	0.01 میلی متر (متوسط)
دقت چرخشی	± 0.03 درجه / ± 0.04 درجه	0.05 ± درجه	± 0.1 درجه
عرض بدنه (φ10)	20 میلی متر (فوق العاده باریک)	24 میلی متر (باریک)	30 میلی متر (استاندارد)
جهت لوله کشی	جانبی / محوری (دو جهته)	تک جهت	تک جهت
سطح قیمت	بالا (درجه دقیق ممتاز)	متوسط (درجه مقرون به صرفه)	متوسط (درجه عمومی)
بهترین برنامه	پردازش با دقت فوق العاده بالا، تشخیص نوری، فضای متراکم فوق العاده محدود	موقعیت یابی دقیق، مونتاژ 3C، عملکرد ضربه کوتاه با فرکانس بالا	اتوماسیون عمومی، بار متوسط، رانندگی طولانی مدت

راهنمای انتخاب سریع 3 مرحله ای

1. انتخاب حفره بر اساس بار
-- φ6 ≤1 کیلوگرم / φ8 = 1 ~ 2 کیلوگرم / φ10 = 2 ~ 4 کیلوگرم / φ12 = 4 ~ 6 کیلوگرم / φ16 = 6 ~ 10 کیلوگرم. برای اطمینان از عملکرد دقیق و پایدار، حاشیه ایمنی بار کمتر از 50٪ را رزرو نکنید.

2. تایید سکته مغزی محدوده ضربه استاندارد: 5 ~ 30 میلی متر. برای حفظ دقت موقعیت یابی و پایداری عملیاتی، ضربات کوتاه (5 تا 20 میلی متر) را برای شرایط کاری با فرکانس بالا در اولویت قرار دهید.

3. تطبیق پیکربندی

-- نظارت بر موقعیت: 2 سوئیچ مغناطیسی M9B را برای بازخورد موقعیت ضربه دو جهته در زمان واقعی تجهیز کنید.

- محدود کردن و بافر کردن دقیق: حد فلزی دو طرفه (B) را برای موقعیت یابی دقیق قابل تنظیم 0 تا 5 میلی متر انتخاب کنید. بافر هیدرولیک را برای مدل های φ8 و بالاتر برای کاهش ضربه فرکانس بالا انتخاب کنید.

-- تطبیق لوله: از لوله کشی محوری برای چیدمان فضای بسیار باریک و لوله کشی جانبی برای سناریوهای نصب استاندارد معمولی استفاده کنید.

خلاصه یک جمله

میز اسلاید پنوماتیک با دقت فوق‌العاده سری SOLH MXP دارای موازی‌سازی فوق‌العاده کم 0.004 میلی‌متری، حداقل خطای چرخشی، ریل راهنمای یکپارچه داخلی، لوله‌کشی قابل تعویض دو جهته و بافر هیدرولیک اختیاری است که به‌عنوان مرحله خطی با استحکام بالا ممتاز عمل می‌کند. تجهیزات اتوماسیون
