سیلندر بدون میله کوپلینگ مغناطیسی سری CY3 | نوع پایه پایه CY3B / CY3R مستقیم
نام تجاری: SOLH توسط Richge Technology
CY3R
CY3B

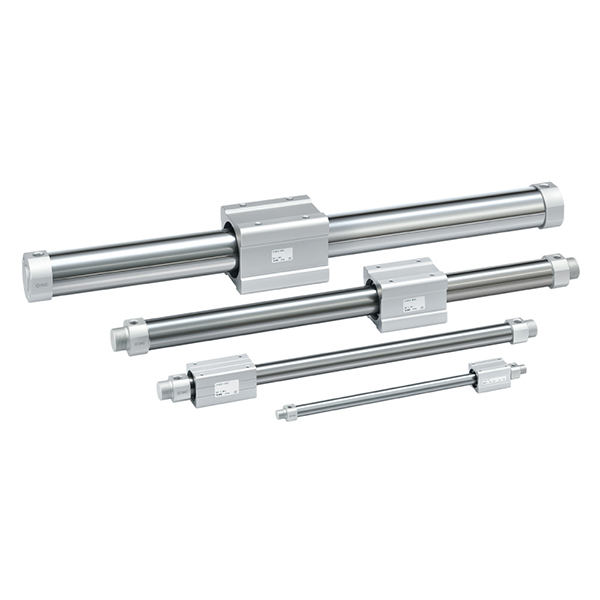

سری SOLH CY3 یک سیلندر بدون میله جفت مغناطیسی ارتقا یافته بر اساس سری کلاسیک SMC CY1 است که به دو مدل اصلی تقسیم می شود: نوع پایه CY3B بدون سطح نصب و نوع نصب مستقیم CY3R. این یک ساختار انتقال مغناطیسی بدون تماس کاملاً محصور را اتخاذ می کند و حرکت همزمان پیستون داخلی و میز اسلاید خارجی را از طریق جفت مغناطیسی قوی انجام می دهد. با داشتن نشتی صفر، عملکرد بدون گرد و غبار و بدون آلودگی، سکته مغزی فوق العاده طولانی و نصب فشرده، به طور گسترده برای سناریوهای رانندگی خطی با درجه تمیز، بار سبک تا متوسط و مسافت های طولانی قابل استفاده است. با محدوده سوراخ از φ6 تا φ63 میلیمتر و حداکثر سکته مغزی 5000 میلیمتر، 50 درصد در فضای نصب در مقایسه با سیلندرهای میلهای سنتی صرفهجویی میکند و بهعنوان راهحل رانندگی تمیز و تمیز ترجیحی برای خطوط تولید خودکار با استاندارد بالا عمل میکند.
• انتقال کوپلینگ مغناطیسی و عملیات پاکسازی نشتی صفر: پیستون و میز لغزنده از رانندگی همزمان مغناطیسی با طراحی سیلندر کاملاً بسته استفاده می کنند. هیچ میله پیستونی به سمت بیرون امتداد نمییابد و به سفتی کامل هوا، نشت صفر و آلودگی گرد و غبار به صفر میرسد. این کاملاً با محیط های تولید سختگیرانه مانند پردازش مواد غذایی، تجهیزات پزشکی و الکترونیک نیمه هادی مطابقت دارد.
• نسخه ارتقا یافته CY1 با دوام پیشرفته: در مقایسه با سری سنتی CY1، طول حلقه مقاوم در برابر سایش 70٪ افزایش می یابد، به طور موثر ظرفیت باربری و ثبات لغزش را بهبود می بخشد. نگهدارنده روانکاری داخلی حلقه ضد گرد و غبار یک فیلم روان کننده محافظ بادوام را تشکیل می دهد که حداقل فشار کاری را به 0.12 مگا پاسکال کاهش می دهد و عمر مفید را تا حد زیادی افزایش می دهد. به جز مشخصات φ6، تمام مدلهای دیگر همان ابعاد نصب CY1 را برای جایگزینی و ارتقاء مستقیم حفظ میکنند.

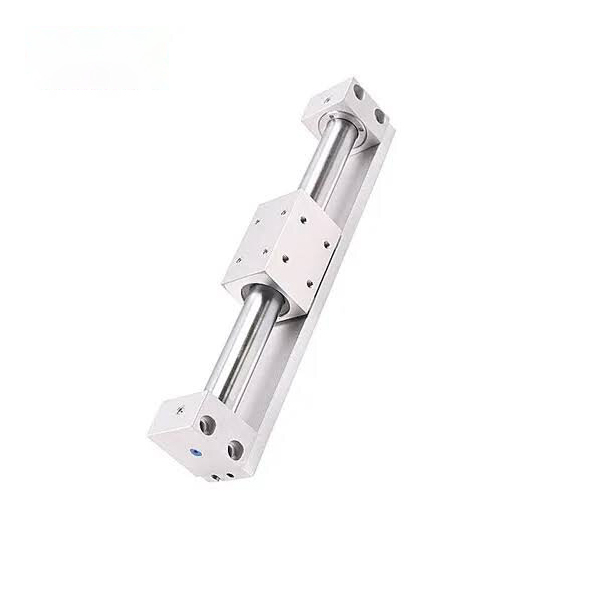

• ساختار مینیمالیستی نوع پایه CY3B: بشکه سیلندر صاف سطح نصب محفوظی ندارد و برای تثبیت به براکت های تکیه گاه دو طرفه نیاز دارد. میز اسلاید مجهز به ساختار هدایت داخلی نیست، بنابراین راهنماهای خطی خارجی یا میله های راهنما برای جلوگیری از بار خارج از مرکز و شکست جداسازی مغناطیسی الزامی هستند.
• بافر استاندارد لاستیکی و مشخصات اختیاری با سرعت بالا: بافرهای لاستیکی دو طرفه داخلی، تاثیر عملکرد را جذب کرده و برای عملکرد چرخه ای معمولی پایدار، نویز در حال اجرا را کاهش می دهند. مشخصات پرسرعت X160 اختیاری حداکثر سرعت عملیاتی 1500 میلیمتر بر ثانیه را برای انطباق با شرایط کاری با حرکت سریع فرکانس بالا پشتیبانی میکند.
• نصب راحت سوئیچ مغناطیسی: شیارهای سوئیچ از قبل رزرو شده در دو طرف بدنه سیلندر با سوئیچ های مغناطیسی سری D-M9 سازگار است و بازخورد موقعیت واقعی انعطاف پذیر و دقیق را برای موقعیت یابی ضربه ای دریافت می کند.

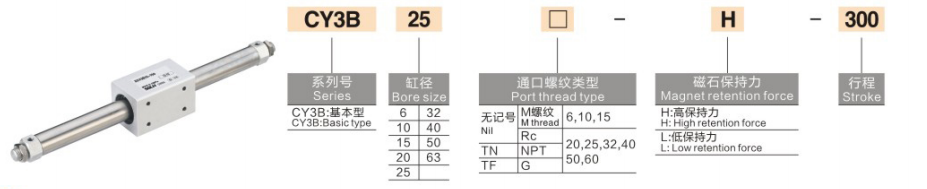

1.نمونه های مدل: CY3B20-500 | CY3B40-800-M9PL
|
بخش کد |
معنی مشخصات |
|
CY3B / CY3R |
کد سری: CY3B=Basic Type; CY3R=نوع نصب مستقیم (سیلندر بدون میله کوپلینگ مغناطیسی) |
|
6/10/15/20/25/32/40/50/63 |
اندازه سوراخ هسته (میلی متر) |
|
50 تا 5000 |
طول ضربه (میلی متر): استاندارد 50 ~ 1000 میلی متر؛ حداکثر سکته مغزی طولانی 5000 میلی متری |
|
- سری M9PL / M9 |
سوئیچ مغناطیسی اختیاری برای تشخیص موقعیت ضربه |
2. نمونه های مرجع سفارش استاندارد
• CY3B20-500: سوراخ 20 میلی متر، سکته مغزی 500 میلی متر، نوع پایه بدون سوئیچ مغناطیسی
• CY3B40-800-M9PL: سوراخ 40 میلی متری، سکته مغزی 800 میلی متر، نوع پایه با سوئیچ موقعیت مغناطیسی
1 مشخصات عمومی اولیه
• حالت عملیات: انتقال غیر تماسی کوپلینگ مغناطیسی دو اثره
• سیال کار: هوای فشرده (استاندارد عملکرد بدون روغن)
• دمای محیط: 5~60 ℃ (بدون محیط یخبندان)
• محدوده فشار کاری: 0.12~0.7MPa; فشار اثبات: 1.0MPa
• سرعت عملیات: 50~500mm/s (استاندارد)؛ حداکثر 1500mm/s (مشخصات سرعت بالا X160 اختیاری)
• حالت بافر: بافر لاستیکی دو سر استاندارد
• نیروی نگهدارنده مغناطیسی: 19.6 ~ 2450 نیوتن (با اندازه سوراخ افزایش می یابد)
2 نمودار پارامتر عملکرد کلیدی (@0.5MPa)
|
سوراخ φ (mm) |
رانش نظری (N) |
بار توصیه شده (کیلوگرم) |
نیروی نگهدارنده مغناطیسی (N) |
اندازه پورت |
|
6 |
17 |
0.5 |
19.6 |
M3×0.5 |
|
10 |
39 |
1 |
53.9 |
M5×0.8 |
|
15 |
88 |
2.5 |
127 |
M5×0.8 |
|
20 |
157 |
4 |
226 |
Rc1/8 |
|
25 |
245 |
6 |
353 |
Rc1/8 |
|
32 |
402 |
10 |
588 |
Rc1/8 |
|
40 |
628 |
16 |
980 |
Rc1/4 |
|
50 |
981 |
25 |
1519 |
Rc3/8 |
|
63 |
1559 |
40 |
2450 |
Rc3/8 |
1 انتخاب اندازه حفره بر اساس بار و رانش
• φ6~φ15 (Micro Light Duty): مناسب برای بارهای ≤2.5 کیلوگرم، اختصاص داده شده به انتقال دقیق قطعات کوچک در تجهیزات الکترونیکی و پزشکی.
• φ20~φ32 (کار نوری عمومی): مطابق با بار سبک 4 ~ 10 کیلوگرم، ایده آل برای فشار دادن و کشیدن سکته طولانی معمولی (≤1000 میلی متر) در خطوط تولید خودکار عمومی.
• φ40~φ63 (وظیفه متوسط): قابل استفاده برای سناریوهای بار متوسط 16 ~ 40 کیلوگرم، مناسب برای حمل و نقل طولانی مدت و عملیات چرخه ای با فرکانس بالا در صنایع غذایی و بسته بندی.
2 Stroke & Guiding System Selection
• محدوده سکته مغزی: سکته مغزی استاندارد 50 ~ 1000 میلی متر را پوشش می دهد. سکته مغزی فوق العاده طولانی تا 5000 میلی متر برای نیازهای خاص رانندگی در مسافت های طولانی.
• طراحی راهنمای خارجی اجباری: نوع پایه CY3B فاقد ساختار هدایت کننده داخلی است. ریل های لغزشی خطی خارجی یا میله های راهنما باید برای تحمل بار و جلوگیری از جداسازی مغناطیسی ناشی از انحراف نیروی خارج از مرکز مجهز باشند.
• روش ثابت استاندارد: توسط براکت های پشتیبانی دو طرفه اختیاری با بدنه سیلندر معلق و اصطکاک تماسی صفر ثابت شده و عملکرد کوپلینگ مغناطیسی پایدار را تضمین می کند.
3 محیط و پیکربندی عملکردی انتخاب
• اولویت برای محیط های پاک: طراحی بدون نشت و بدون آلودگی با شرایط کاری سختگیرانه بدون گرد و غبار و استریل در صنایع غذایی، پزشکی و نیمه هادی الکترونیکی سازگار است.
• ارتقاء شرایط کاری با سرعت بالا: انتخاب اختیاری X160 با سرعت بالا (حداکثر 1500mm/s)، مجهز به بافرهای هیدرولیک خارجی برای از بین بردن ضربه با سرعت بالا و اطمینان از عملکرد پایدار.
• بازخورد موقعیت دقیق: مجهز به سوئیچ های مغناطیسی سری D-M9 برای تعیین موقعیت دقیق ضربه دو نقطه یا چند نقطه و بازخورد سیگنال.
|
مورد مقایسه |
CY3B (نوع پایه) |
CY3R (نوع نصب مستقیم) |
|
روش نصب |
توسط براکت های دو طرفه، بدنه سیلندر معلق ثابت شده است |
نصب مستقیم پایین روی پلت فرم تجهیزات |
|
فضای نصب |
به فضای براکت نیاز دارد، اشغال کمی بزرگتر |
بدون نیاز به براکت، 20٪ در فضای نصب صرفه جویی می کند |
|
سناریوهای قابل اجرا |
نصب معلق، موقعیت پشتیبانی دو طرفه |
|
|
سطح هزینه |
کم (بدون سطح نصب یکپارچه) |
متوسط (با پایه نصب یکپارچه) |
• انتقال مواد اتاق تمیز: ساختار کوپلینگ مغناطیسی بدون نشتی و بدون گرد و غبار برای جابجایی مواد در مسافت های طولانی در کارگاه های الکترونیکی، نیمه هادی و بدون گرد و غبار پزشکی بدون آلودگی محیط های تمیز ایده آل است.
• خطوط بسته بندی مواد غذایی و نوشیدنی: بشکه سیلندر فولادی ضد زنگ با سطحی که به راحتی تمیز می شود، با استانداردهای تولید بهداشتی سازگار است، مناسب برای جابجایی طولانی مدت قطعات کار سبک و متوسط در تجهیزات پردازش مواد غذایی.
• تجهیزات درب و پوشش رانندگی: بدون طراحی اکستنشن میله ای باعث صرفه جویی در فضای خارجی نمی شود، کاملاً برای باز کردن و بسته شدن فشرده درب های محافظ تجهیزات خودکار و پوشش های محافظ اعمال می شود.
• پلت فرم موقعیت یابی دقیق با ضربه طولانی: با ریل های هدایت کننده خارجی با دقت بالا برای دستیابی به دقت موقعیت یابی مکرر پایدار، مناسب برای موقعیت یابی دقیق از راه دور 1 تا 2 متر و انتقال چرخه ای خطوط مونتاژ همکاری می کند.
• جایگزینی با صرفه جویی در فضا برای سیلندرهای تای میله: مشکل اشغال فضای سیلندرهای میله ای سنتی را در سناریوهای طولانی مدت (> 500 میلی متر) حل می کند و فضای کلی نصب تجهیزات را تا 50٪ برای طراحی تجهیزات فشرده کاهش می دهد.
1. تایید اندازه سوراخ: رانش مورد نیاز را بر اساس وزن بار با ضریب ایمنی ≥2 محاسبه کنید. قوانین توصیه شده: ≤2.5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.
2. تایید مشخصات سکته مغزی: ضربه استاندارد 50 ~ 1000 میلی متر را برای خواسته های معمولی انتخاب کنید. مشخصات توسعه یافته را برای سکته مغزی فوق العاده طولانی تا 5000 میلی متر انتخاب کنید.
3. تطبیق پیکربندی عملکردی: انتخاب اولویت برای شرایط کاری تمیز و بدون آلودگی؛ ارتقاء به مشخصات پرسرعت X160 + بافر هیدرولیک برای عملکرد سریع. سوئیچ های مغناطیسی سری D-M9 را برای تشخیص موقعیت در زمان واقعی اضافه کنید.
سیلندر بدون میله کوپلینگ مغناطیسی سری SOLH CY3 یک محرک بدون روغن با درجه تمیز CY1 ارتقا یافته است که دارای نشتی صفر، سکته مغزی فوق العاده طولانی 5000 میلی متر، فشار شروع کم و انواع نصب دوگانه است، که به عنوان راه حل بهینه برای صرفه جویی در فضا برای بارگیری تجهیزات اتوماسیون پاک خطی با سکته مغزی طولانی عمل می کند.
