نام تجاری: SOLH توسط Richge Technology

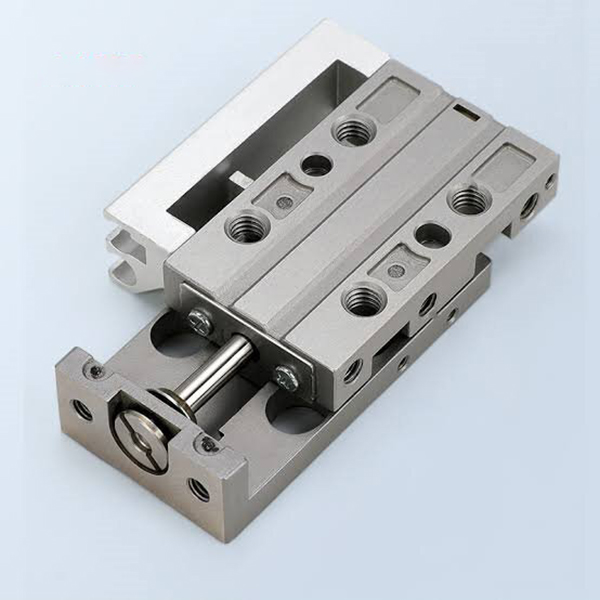

سری SOLH MXJ یک میز اسلاید پنوماتیک فوق العاده مینیاتوری و با دقت بالا است که برای رانندگی خطی با دقت بسیار کوچک طراحی شده است. با داشتن ردپای فوق فشرده، دقت موقعیت یابی در سطح میکرون، ساختار سبک وزن، و سازگاری با نصب چند جهته، کاملاً برای ایستگاه های خودکار در فضای محدود از جمله پردازش الکترونیکی 3C، تشخیص دقیق، مونتاژ میکرو، و عملیات چرخه ای با فرکانس بالا طراحی شده است. این به عنوان محرک خطی میکرو با دقت بالا جریان اصلی برای سناریوهای اتوماسیون مینیاتوری عمل می کند.
- حالت درایو: عملکرد دو طرفه دو طرفه، اندازه سوراخها φ4.5/6/8/12/16 میلیمتر، محدوده بار میکرو تا سبک 5 تا 50 نیوتن را پوشش میدهد.
- ساختار ممتاز: بدنه فولادی ضد زنگ مارتنزیتی و ریل راهنمای توپ خطی یکپارچه را پذیرفته است. ساختار باربر از حرکت آب بندی میله پیستون جدا شده است و عملکرد سفتی بالا و اصطکاک بسیار کم را ارائه می دهد.
- دقت در سطح میکرو: موازی سفر 0.005 میلی متر، موازی بودن نصب 0.03 میلی متر، عمودی 0.01 میلی متر، تضمین موقعیت دقیق فوق العاده پایدار برای فرآیندهای پیچیده.
- اندازه بسیار فشرده: طراحی بدنه بسیار نازک با ارتفاع تنها 10 میلی متر برای مدل φ4.5 سوراخ و ارتفاع 18 میلی متر برای مدل φ12، 30٪ تا 50٪ کوچکتر از میزهای اسلاید MXQ معادل، حداکثر استفاده از فضا برای ایستگاه های چیدمان متراکم.
- نصب چند طرفه انعطاف پذیر: از نصب سه طرفه بالا، پایین و جانبی با سوراخ های پین موقعیت یابی دقیق پشتیبانی می کند و با چیدمان های مختلف تجهیزات محدود و متراکم سازگار می شود.
- سازگاری سنسور جهانی: مجهز به شیارهای سوئیچ مغناطیسی دوگانه به عنوان استاندارد. مدلهای با سکته مغزی ≥5 میلیمتر امکان نصب 2 سوئیچ مغناطیسی M9B را دارند. طراحی ساختاری متقارن سوئیچ چپ/راست و قابلیت تعویض لولهها را در محل ممکن میسازد.
- بافر و محدود کننده قابل تنظیم: بافر لاستیکی دو طرفه استاندارد برای کاهش نویز و ضربه. محدودکنندههای ضربهای فلزی تکپایه/دو انتهای اختیاری با محدوده حرکت قابل تنظیم ۰ تا ۵ میلیمتر برای موقعیتیابی فوقالعاده دقیق.

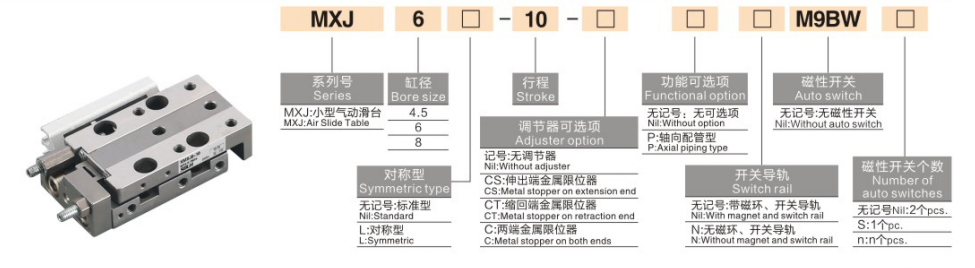

1. نمونه مدل: MXJ6-10-CS-M9B
|
کد |
توضیحات مشخصات |
| MXJ |
کد سری: میز اسلاید پنوماتیک مینیاتوری با دقت بالا |
| 4.5/6/8/12/16 |
اندازه سوراخ (میلی متر) |
| 5/10/15/20/30/50 |
ضربه استاندارد (میلی متر): φ4.5/6/8 برای 5/10/15/20 میلی متر؛ φ12/16 برای 10/20/30/50 میلی متر |
| CS/C/B/Blank |
گزینه Limit: CS=Front-end حد فلزی؛ C= انتهای عقب حد فلزی؛ B=دو انتهایی حد فلزی. خالی = بافر لاستیکی استاندارد |
| M9B |
سوئیچ مغناطیسی (اختیاری، 1 یا 2 سوئیچ) |
| L/Blank |
نوع سازه: L=نوع متقارن; Blank=نوع استاندارد |
2. نمونه های مرجع سفارش استاندارد
- MXJ4.5-5: نوع استاندارد، بدون سوئیچ مغناطیسی، سوراخ 4.5 میلی متر، ضربه 5 میلی متر، دو اثر
-- MXJ8-15-B-2M9B: سوراخ 8 میلی متر، سکته مغزی 15 میلی متر، محدودیت فلزی دو طرفه، 2 عدد سوئیچ مغناطیسی M9B
-- MXJ12-20-L: نوع متقارن، سوراخ 12 میلی متر، سکته مغزی 20 میلی متر، لوله کشی جانبی برگشت پذیر
1. مشخصات میکرو (φ4.5 / φ6 / φ8)
|
مورد پارامتر |
φ4.5 |
φ6 |
φ8 |
| سوراخ (میلی متر) |
4.5 |
6 |
8 |
| ضربه استاندارد (میلی متر) |
5/10/15 |
5/10/15/20 |
5/10/15/20 |
| فشار عملیاتی (MPa) |
0.15 ~ 0.7 |
0.15 ~ 0.7 |
0.15 ~ 0.7 |
| رانش @0.5MPa (N) |
تمدید: 8 / پس کشیدن: 6 |
تمدید: 14 / پس گرفتن: 11 |
تمدید: 25 / پس گرفتن: 19 |
| تقریبا وزن (گرم) |
~ 40 |
~ 55 |
~ 75 |
| نوع بافر |
بافر لاستیکی دو طرفه (محدود کننده ضربه فلزی اختیاری) |
||
| دمای محیط |
-10℃ ~ 60+ (بدون یخ زدن) |
||
| اندازه بندر هوایی |
M3×0.5 |
||
2.مشخصات کوچک (φ12 / φ16)
|
مورد پارامتر |
φ12 |
φ16 |
| سوراخ (میلی متر) |
12 |
16 |
| ضربه استاندارد (میلی متر) |
10/20/30/50 |
10/20/30/50 |
| فشار عملیاتی (MPa) |
0.15 ~ 0.7 |
0.15 ~ 0.7 |
| رانش @0.5MPa (N) |
تمدید: 57 / پس کشیدن: 48 |
تمدید: 101 / پس کشیدن: 88 |
| تقریبا وزن (گرم) |
227 ~ 342 |
340 تا 506 |
| نوع بافر |
بافر لاستیکی دو طرفه (محدود کننده ضربه فلزی اختیاری) |
|
| دمای محیط |
-10℃ ~ 60+ (بدون یخ زدن) |
|
| اندازه بندر هوایی |
M5×0.8 |
|
1. دقت و پایداری فوق العاده بالا در سطح میکرو
- ماشینکاری یکپارچه یکپارچه همراه با ریل راهنمای توپ خطی با دقت بالا، دقت موقعیت یابی تکراری ± 0.01 میلی متر و خطای موازی بسیار کم را تضمین می کند، که به طور کامل الزامات دقیق دقیق برای شناسایی میکرو و فرآیندهای موقعیت یابی دقیق را برآورده می کند.
2. طراحی فوق العاده فشرده و صرفه جویی در فضا
- ساختار بدنه بسیار نازک و بسیار کوتاه با حداقل ارتفاع تنها 10 میلی متر. طراحی نصب سه طرفه با فضای بسیار باریک عمودی و افقی سازگار است و در مقایسه با میزهای اسلاید معمولی، بیش از 40 درصد در فضای نصب صرفه جویی می کند که برای خطوط تولید خودکار متراکم ایده آل است.
3. پاسخ سریع سبک و با فرکانس بالا
- ساختار سبک وزن فولاد ضد زنگ بهینه (40 ~ 500 گرم) اینرسی حرکتی را به طور موثر کاهش می دهد. سرعت عملیاتی بین 50 تا 500 میلیمتر بر ثانیه است و از عملکرد با فرکانس بالا پایدار بیش از 300 سیکل در دقیقه (cpm) برای افزایش راندمان تولید پشتیبانی میکند.
4. عملیات بدون روغن و عمر بسیار طولانی
- دارای آب بندی مقاوم در برابر سایش و طراحی بدون روغن، سازگار با کارگاه های تمیز و محیط های صنعتی کمی روغنی است. پیکربندی ساختاری بادوام طول عمر بیش از 5 میلیون چرخه را با عملکرد پایدار و طولانی مدت بدون تعمیر و نگهداری تضمین می کند.
5. طراحی برگشت پذیر متقارن برای نصب انعطاف پذیر
-- پورت هوا متقارن و ساختار شیار سوئیچ اجازه می دهد تا در محل نصب لوله کشی و حسگر تعویض شود، محدودیت های جهت را حذف کرده و اشکال زدایی در محل و انعطاف پذیری سازه را تا حد زیادی بهبود می بخشد.
1. روش های نصب
- نصب در بالا: از طریق سوراخ هایی با سوراخ های پین موقعیت یابی دقیق، مناسب برای نصب بالای قطعه کار و سناریوهای موقعیت یابی با دقت بالا، ثابت می شود.
- نصب در پایین: از طریق سوراخ های رزوه ای پایین ثابت شده، پایدار و قابل اعتماد، قابل استفاده برای نصب سطح تجهیزات استاندارد.
- نصب جانبی: از طریق سوراخهای رزوهدار جانبی ثابت میشود، مناسب برای تجهیزاتی با فضای عمودی محدود و آرایش موازی متراکم از اسلایدهای متعدد.
2. سناریوهای کاربردی معمولی
-- 3C Electronics: جابجایی و انتقال تراشه، فوکوس لنز دوربین، لایه لایه بندی قطعات میکرو، تست دوام عمر دکمه
- تشخیص دقیق: موقعیت یابی پروب، حرکت دقیق دوربین CCD، اندازه گیری ابعاد میکرو، کالیبراسیون دقیق نوری
- مونتاژ میکرو: قفل خودکار پیچ، پرس کردن ترمینال، قرار دادن قطعات دقیق، راندن جیگ مینیاتوری
-- تجهیزات پزشکی: کنترل دقیق پمپ میکرو، سوئیچینگ شیر مینیاتوری، موقعیت یابی تلسکوپی ابزار کوچک
1. انتخاب سوراخ بر اساس بار
-- φ4.5 ≤0.5kg / φ6=0.5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg. حداقل 50٪ حاشیه ایمنی بار را برای عملکرد دقیق پایدار رزرو کنید.
2. تایید سکته مغزی
- محدوده ضربه استاندارد: 5 ~ 50 میلی متر. برای اطمینان از دقت بالاتر و ثبات عملیاتی، ضربات کوتاه (5 تا 20 میلی متر) را برای شرایط کاری با فرکانس بالا در اولویت قرار دهید.
3. تطبیق پیکربندی
- نظارت بر موقعیت: 2 سوئیچ مغناطیسی M9B را برای بازخورد موقعیت ضربه دو طرفه تجهیز کنید.
- محدود کردن دقت: حد فلزی دو طرفه (B) را برای موقعیت سکته دقیق قابل تنظیم 0 تا 5 میلی متر انتخاب کنید.
- تطبیق نصب: نصب جانبی را برای چیدمان ایستگاه متراکم، نصب در پایین را برای نصب سطح استاندارد انتخاب کنید.
میز اسلاید پنوماتیک فوق فشرده سری SOLH MXJ دارای دقت موقعیت یابی در سطح میکرون، نصب انعطاف پذیر سه طرفه، عملکرد سبک وزن با فرکانس بالا و محدود کننده های فلزی قابل تنظیم اختیاری است که به عنوان محرک میکرو خطی دقیق مقرون به صرفه به طور گسترده در تجهیزات تشخیص پزشکی 3C و مونتاژ پیش از میکروسی استفاده می شود.
