نام تجاری: SOLH توسط Richge Technology

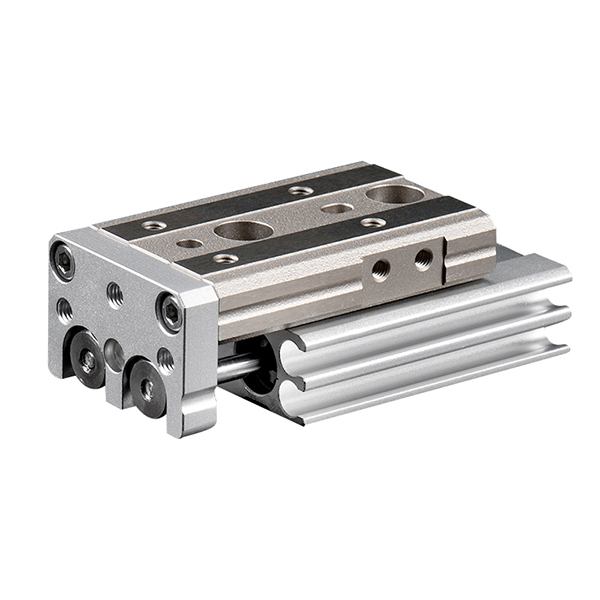

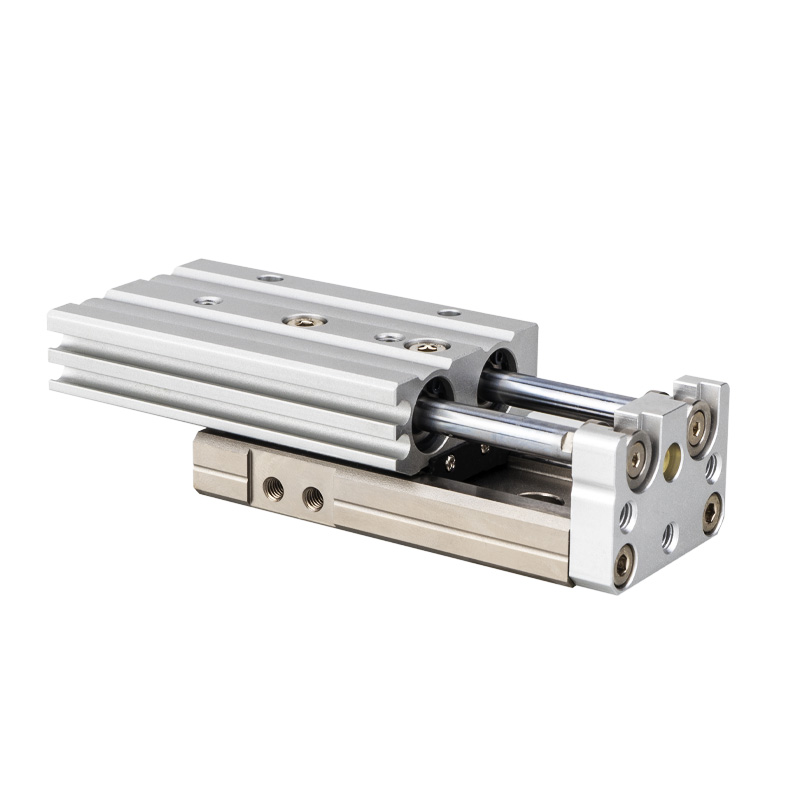

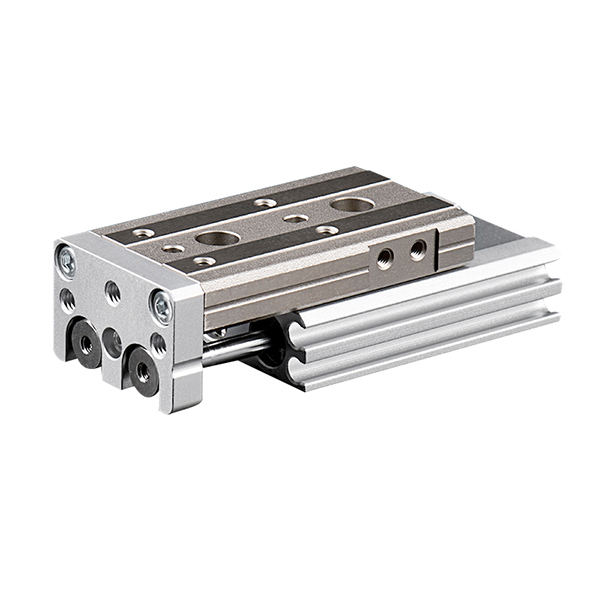

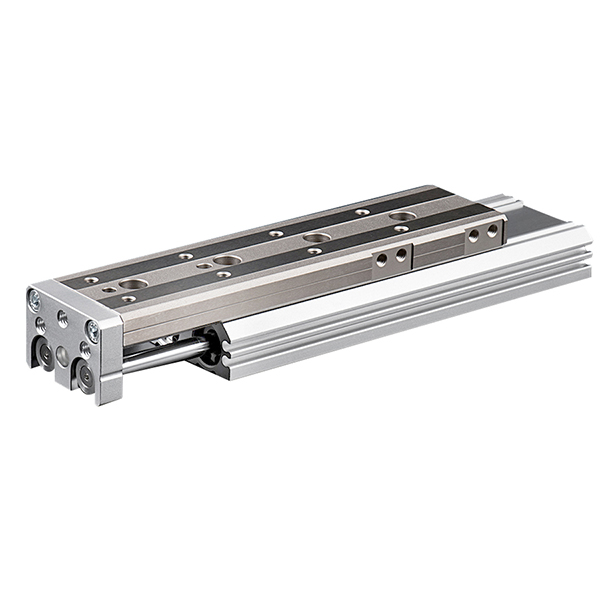

سری SOLH MXQ یک میز اسلاید پنوماتیک جمع و جور اقتصادی است که دارای سیستم رانندگی دو پیستونی و ریل های راهنمای ساچمه ای چرخشی است. با اتخاذ یک ساختار یکپارچه بسیار نازک و سبک، حرکت خطی با دقت متوسط پایدار را با دقت تکرار ± 0.02 میلی متر ارائه می دهد. به عنوان یک جایگزین مقرون به صرفه برای ترکیب سنتی "سیلندر + راهنمای خارجی"، هزینه های تجهیزات را تا حد زیادی کاهش می دهد در حالی که عملکرد عملیاتی قابل اعتماد را حفظ می کند. ایده آل برای سناریوهای حمل و نقل خودکار عمومی و مونتاژ دقیق استاندارد، راه حل اصلی رانندگی خطی برای خطوط تولید انبوه خودکار است.
-- درایو دو پیستونی دو اثره: مجهز به ساختار دو پیستونی که نیروی رانش خروجی دوبرابر اسلایدهای تک سیلندر با اندازه سوراخ یکسان را فراهم می کند. این حرکت خطی همزمان و پایدار را با نوسان یا انحراف صفر در طول عملیات چرخهای فرکانس بالا تضمین میکند.
-- ریل راهنمای توپ چرخشی: طراحی راهنمای توپ چرخشی بدون بارگذاری را اتخاذ می کند که دارای حرکت صاف بار سبک و هزینه ساخت پایین است. این دقت موقعیت یابی تکرار ± 0.02 میلی متر را ثابت نگه می دارد و به طور کامل نیازهای اتوماسیون با دقت متوسط را برآورده می کند.
-- بدنه یکپارچه بسیار نازک و سبک: ساختار یکپارچه سیلندر و میز کشویی 10٪ از نظر ارتفاع کمتر و 22٪ وزن سبک تر از سری MXS است که طرح نصب فشرده تری را برای تجهیزات با فضای محدود ایجاد می کند.
-- نصب سه طرفه انعطاف پذیر: از تثبیت سه جهته پایین، جانبی و محوری با سوراخ های پین موقعیت یابی دقیق از پیش تعیین شده پشتیبانی می کند. این روش نصب و موقعیت یابی در محل را ساده می کند و کارایی کلی مونتاژ را بهبود می بخشد.
-- طراحی القایی مغناطیسی داخلی: حلقه مغناطیسی داخلی استاندارد با شیارهای نصب شده جانبی برای کلیدهای مغناطیسی سری D-M9□ و A93. طراحی فلاش نصب از تداخل ساختاری جلوگیری می کند و بازخورد سیگنال موقعیت پایدار را تضمین می کند.

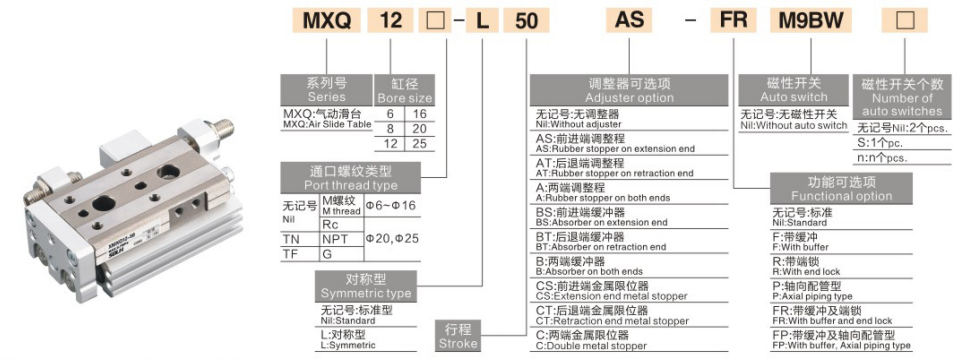

1. نمونه مدل: MXQ16-50AS-M9BW
|
موقعیت |
کد |
توضیحات مشخصات |
|
1 |
MXQ |
کد سری: میز اسلاید دو سیلندر راهنمای توپ چرخشی |
|
2 |
6/8/12/16/20/25 |
اندازه سوراخ (میلی متر) |
|
3 |
10/20/30/40/50/75/100/125/150 |
ضربه استاندارد (میلی متر) |
|
4 |
خالی/AS/AT/A |

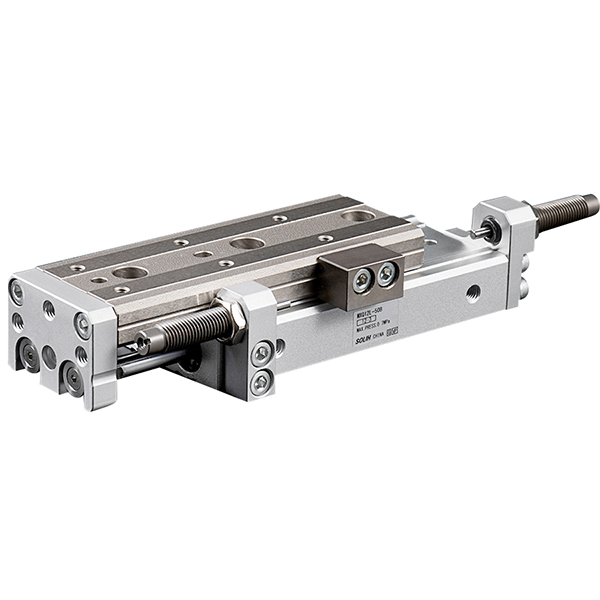

تنظیم ضربه: خالی=بدون تنظیم. AS=انتهای جلو 0~5mm تنظیم. AT=انتهای عقب تنظیم 0~5mm. A = تنظیم دو طرفه 0 ~ 5 میلی متر |
|
5 |
M9B/M9N/A93 + W/L |
سوئیچ مغناطیسی: M9B(NPN)/M9N(PNP)/A93؛ طول سیم: W=1m / L=3m |
|
6 |
FR/B |
پسوند اختیاری: FR=piping محوری; B= بافر لاستیکی دو طرفه |
2. نمونه مرجع سفارش استاندارد
-- MXQ20-75A-FR-M9NL: سوراخ 20 میلیمتری، ضربه 75 میلیمتری، تنظیم حرکت دو طرفه، لولهکشی محوری، کلید مغناطیسی PNP با طول سیم 3 متر
|
مورد پارامتر |
داده های فنی |
|
محدوده اندازه حفره |
6 / 8 / 12 / 16 / 20 / 25 میلی متر |
|
محدوده سکته مغزی استاندارد |
10 ~ 150 میلی متر (با اندازه سوراخ افزایش می یابد) |
|
حالت عملیات |
دوبازیگری |
|
محدوده فشار کاری |
0.15 ~ 0.7 مگاپاسکال (بهینه: 0.5 مگاپاسکال) |
|
فشار اثبات |
1.05 مگاپاسکال |
|
دمای محیط |
-10℃ ~ 60+ (غیر یخبندان) |
|
تکرار دقت موقعیت یابی |
0.02 ± میلی متر |
|
حداکثر سرعت عملیاتی |
50 تا 500 میلیمتر بر ثانیه (کاربرد افقی ≤300 میلیمتر بر ثانیه توصیه میشود) |
|
حالت بافر |
بافر لاستیکی استاندارد؛ بافر هیدرولیک اختیاری (به جز MXQ6) |
|
اندازه بندر هوایی |
M3×0.5 (φ6); M5×0.8 (φ8~φ25) |
|
حالت روغن کاری |
عملیات بدون روغن |
|
روش نصب |
تثبیت سه طرفه پایین / جانبی / محوری با سوراخ های پین موقعیت |
توجه: ظرفیت بار با سکته مغزی طولانی تر و سرعت عملیات بالاتر کاهش می یابد. ضریب ایمنی ≥2؛ بار عمودی نیاز به تأیید گشتاور مجاز دارد
|
سوراخ (میلی متر) |
مدل |
رانش نظری (N) |
حداکثر بار افقی (کیلوگرم) |
حداکثر بار عمودی (کیلوگرم) |
وزن (کیلوگرم) |
|
6 |
MXQ6 |
12 |
0.5 |
0.25 |
0.10 |
|
8 |
MXQ8 |
22 |
1.0 |
0.5 |
0.18 |
|
12 |
MXQ12 |
40 |
1.8 |
0.9 |
0.32 |
|
16 |
MXQ16 |
70 |
3.0 |
1.5 |
0.52 |
|
20 |
MXQ20 |
110 |
5.0 |
2.5 |
0.85 |
|
25 |
MXQ25 |
170 |
8.0 |
4.0 |
1.45 |
1. سناریوهای کاربردی اولویت برای سری MXQ
-- هندلینگ خودکار عمومی: مناسب برای انتقال چرخه ای قطعات الکترونیکی کوچک، پایانه ها، قطعات پلاستیکی و وسایل مدولار سبک وزن با الزامات دقت استاندارد.
-- پروژه های اتوماسیون حساس به هزینه: به عنوان یک جایگزین مقرون به صرفه برای سری MXS با دقت بالا، هزینه های کلی تجهیزات را بیش از 30٪ کاهش می دهد و در عین حال عملکرد پایه را ثابت نگه می دارد.
-- چیدمان فضایی فوق العاده فشرده: دارای ارتفاع بدنه کمتر و وزن سبک تر از اسلایدهای MXS است که باعث صرفه جویی در فضای نصب عمودی برای تجهیزات خودکار بسیار فشرده می شود.
-- عملکرد بار سبک با دقت متوسط: ایده آل برای شرایط کاری با تقاضای موقعیت یابی ± 0.02 میلی متر و بدون نیاز به استحکام بالا یا مقاومت گشتاور سنگین.
-- دوچرخهسواری کوتاه با فرکانس بالا: قابل اطمینان برای عملیات مکرر طولانی مدت در سکته مغزی کوتاه 10 ~ 50 میلی متر، به طور موثر جایگزین سیلندر تقسیم سنتی و ترکیب راهنمای خارجی.
2.MXQ vs MXS vs MXH | مقایسه جدول اسلاید هسته SMC
|
مورد مقایسه |
MXQ (توپ چرخشی / اقتصادی) |
MXS (غلتک متقاطع / دقیق) |
MXH (فوق العاده باریک / سکته مغزی طولانی) |
|
نوع راهنما |
توپ چرخشی (غیر از پیش بارگذاری شده) |
غلتک متقاطع (از پیش بارگذاری شده، فاصله صفر) |
راهنمای توپ فوق العاده باریک |
|
دقت موقعیت یابی |
0.02 ± میلی متر |
0.01 ± میلی متر |
0.03 ± میلی متر |
|
استحکام / مقاومت در برابر گشتاور |
متوسط (مقاومت گشتاور سنگین ضعیف) |
بالاترین (مقاومت عالی در برابر انحراف و گشتاور) |
ژنرال |
|
محدوده سکته مغزی |
10 تا 150 میلی متر |
10 تا 150 میلی متر |
5 تا 60 میلی متر |
|
سطح قیمت |
کم (عملکرد هزینه بالا) |
متوسط-بالا |
متوسط |
|
وزن |
سبک ترین |
متوسط |
نور |
|
بهترین برنامه |
اتوماسیون عمومی، ارتقاء مقرون به صرفه |
مونتاژ دقیق، شرایط کاری ضد انحراف |
عملکرد طولانی مدت، فضای محدود بسیار باریک |
-- تطبیق اندازه حفره: اندازه سوراخ مناسب را با توجه به وزن قطعه کار و جهت نصب انتخاب کنید. بار افقی را در 50٪ از مقدار نامی و بار عمودی را در 25٪ از مقدار نامی کنترل کنید تا از عملکرد طولانی مدت پایدار اطمینان حاصل کنید.
-- انتخاب سکته مغزی و رزرو حاشیه: حین انتخاب مدل، حاشیه ضربه 5 ~ 10 میلی متر را رزرو کنید. در صورت نیاز به کالیبراسیون ضربه دقیق، پسوند تنظیم خوب AS/AT/A (0~5mm trimming) را انتخاب کنید.
-- انتخاب نصب انعطاف پذیر: نصب در پایین برای جابجایی افقی مواد. نصب جانبی برای نصب ثابت جانبی؛ نصب محوری برای انباشته شدن محور Z و مونتاژ تجهیزات چند لایه.
-- بهینه سازی پیکربندی بافر: بافر لاستیکی استاندارد برای عملکرد معمولی با سرعت پایین. زمانی که سرعت عملیاتی از 300 میلیمتر بر ثانیه یا وزن بار بیش از 5 کیلوگرم است، یک بافر هیدرولیک اختیاری نصب کنید (برای مدل MXQ6 قابل استفاده نیست).
-- پیکربندی تشخیص موقعیت: سازگار با کلیدهای مغناطیسی M9B/M9N/A93. شیارهای تعبیه شده دو طرفه از نصب سوئیچ دوتایی پشتیبانی می کنند تا بازخورد سیگنال در محل دقیق گسترش/کشیدن را درک کنند.
میز اسلاید پنوماتیک اقتصادی سری SOLH MXQ از راهنمای توپی چرخشی سبک وزن و ساختار یکپارچه دو پیستونی استفاده می کند که دارای بدنه نازک فوق العاده سبک، دقت متوسط پایدار ± 0.02 میلی متر و هزینه کم است که به عنوان بهترین جایگزین مقرون به صرفه برای اتوماسیون سنتی سیلندر-راهنمای سبک برای مونتاژ سنتی سیلندر-راهنمای سبک عمل می کند.
