سیلندر هوا

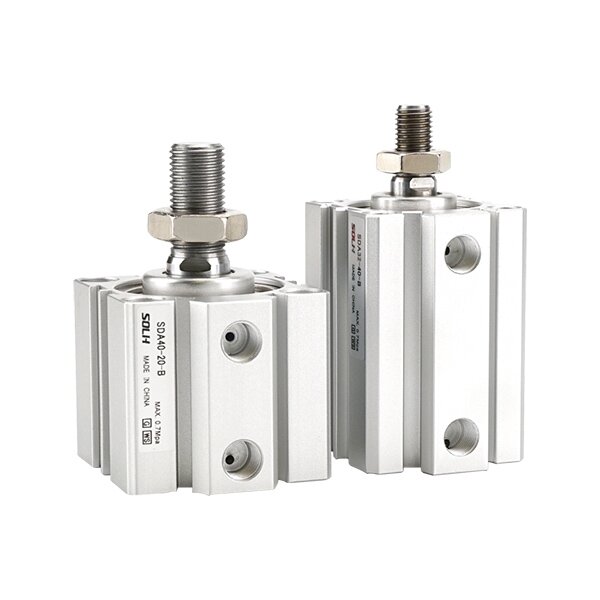

سیلندر فشرده فوق نازک مربعی SOLH SDA یک محرک پنوماتیک فشرده اقتصادی است. طول بدنه آن تنها 1/2 ~ 1/3 سیلندرهای میله استاندارد است و از نصب تعبیه شده برای صرفه جویی در فضا پشتیبانی می کند. ابعاد نصب با سری Airtac ACQ و SMC CQ2 قابل تعویض است. این مدل انواع جامع را ارائه می دهد: عملکرد دوگانه، فنر تک فنر SSA/STA، میله دوقلوی SDAD، سکته مغزی قابل تنظیم SDAJ و مدل های مجهز به آهنربا SDAS. ضربه گیرهای لاستیکی تعبیه شده در دو انتها ضربه را جذب کرده و صدا را کاهش می دهند. مهر و موم اصطکاک کم ذخیره شده در گریس کارکرد طولانی مدت بدون روغن را امکان پذیر می کند. اندازه حفره φ12 ~ 100 میلی متر، مناسب برای فشار کوتاه، بستن و موقعیت یابی، به طور گسترده در اتوماسیون 3C، ماشین آلات بسته بندی و وسایل به عنوان یک راه حل مقرون به صرفه برای تجهیزات با فضای محدود استفاده می شود.

سیلندر نازک SOLH RQ با سری SMC RQ/RDQ قابل تعویض است. ساختار بالشتک هوای داخلی بدون حلقه نوآورانه با ظرفیت جذب انرژی 3 برابر بافر لاستیکی CQ2 و 50 درصد صدای کار کمتر را به کار می‌گیرد. بشکه مربع فوق العاده باریک 20 درصد کوتاهتر از سیلندرهای نازک بالشتک هوای معمولی است و ابعاد نصب آن برای جایگزینی مستقیم به روز رسانی CQ2 و CQS مناسب است. انواع RQ غیر مغناطیسی، RDQ مجهز به آهنربا و RLQ قابل قفل برای ضد افت بار عمودی را پوشش می دهند. مناسب برای رفت و برگشت مداوم با سرعت بالا در 50 ~ 500 میلی متر بر ثانیه. اندازه سوراخ φ20 ~ 100 میلی متر و از عملکرد بدون روغن پشتیبانی می کند. به طور گسترده در بارگیری/تخلیه اتوماسیون چرخه بالا، بستن و موقعیت یابی دقیق که نیاز به ضربه کم و سر و صدای کم دارد استفاده می شود.

سیلندر فشرده چند حالته آزاد SOLH MD مجهز به سوراخ‌های نصب ضربه‌دار در شش طرف بدنه بلوک برای نصب بدون براکت در هر زاویه‌ای است، 30% تا 50% نازک‌تر از سیلندرهای گرد استاندارد برای متناسب با چیدمان تجهیزات باریک و با چگالی بالا. پنج مدل فرعی همه حالت‌های کار را پوشش می‌دهند: MD تک‌میله‌ای استاندارد، MSD تک‌میله‌ای (توسعه فنر) / MTD (کشیدن فنر)، MDD دو میله‌ای ضد پیچش، و MDJ دو میله‌ای قابل تنظیم با ضربه. اندازه سوراخ ها از 6 تا 32 میلی متر با ضربات استاندارد 5 تا 60 میلی متر متغیر است. هر واحد دارای بافر لاستیکی داخلی داخلی و شیارهای جانبی دوگانه برای سنسورهای مغناطیسی است. پسوند-S مخفف آهنربای دائمی یکپارچه سازگار با سوئیچ های نی CMSH/DMSH است. میله پیستون از بوش یکپارچه خود روان کننده برای عملکرد صاف بدون روغن استفاده می کند. انواع دو میله ای انحراف جانبی را از بارهای افست حذف می کنند، در حالی که MDJ دارای پیچ تنظیم عقب برای تنظیم دقیق ضربه های انعطاف پذیر است. به طور گسترده برای گیره سبک، بیرون انداختن، چین دادن و موقعیت یابی دقیق جیگ های مینیاتوری در ماشین آلات 3C، نیمه هادی و عمومی اتوماسیون کوچک استفاده می شود.

سیلندر نازک هدایت شده با استحکام بالا SOLH CQM با SMC CQM/CDQM قابل تعویض است. ساخته شده بر روی ساختار سیلندر نازک CQ2 با میله های راهنمای دوگانه موازی یکپارچه، طول بدنه مشابه CQ2 را حفظ می کند و نیاز به راهنماهای خارجی را بی نیاز می کند. مقاومت بار جانبی آن 2 تا 4 برابر بیشتر از سیلندرهای استاندارد CQ2 است، با تحمل چرخش میله پیستون ≤±0.2 درجه. انواع شامل CQM غیر مغناطیسی، CDQM مجهز به آهنربا و مدل عمر طولانی CQM-XB24 است. دارای ضربه گیرهای لاستیکی در دو انتها و پشتیبانی از عملکرد بدون روغن. اندازه سوراخ φ12 ~ 100 میلی متر، ابعاد نصب سازگار با CQ2/CQS. ایده آل برای فشار کوتاه مدت و بستن فیکسچر با بار افست در اتوماسیون مونتاژ الکترونیک.

میز اسلاید پنوماتیک فوق فشرده SOLH MXJ با دقت بالا با سری SMC MXJ قابل تعویض است. مجهز به راهنمای خطی توپ فولاد ضد زنگ یکپارچه، دقت موازی 0.005 میلی متر و دقت موقعیت یابی مجدد 0.01 میلی متر را به دست می آورد. بدنه سبک وزن فوق العاده نازک از نصب سه طرفه بالا، پایین و جانبی پشتیبانی می کند، 30٪ تا 50٪ کوچکتر از میزهای اسلاید MXQ. اندازه سوراخ‌ها φ4.5 ~ 16 میلی‌متر، مجهز به بافرهای لاستیکی دو طرفه و محدودکننده‌های فلزی اختیاری برای ضربه قابل تنظیم 0 تا 5 میلی‌متر. طراحی متقارن امکان تبادل لوله‌ها و حسگرها به چپ و راست را فراهم می‌کند که برای محیط‌های تمیز بدون روغن مناسب است. قادر به حرکت کوتاه با فرکانس بالا پایدار است، به طور گسترده برای حرکت خطی در سطح میکرون در حمل و نقل میکرو 3C، بازرسی نوری، مونتاژ مینیاتوری و تجهیزات اتوماسیون پزشکی فشرده استفاده شده است.

میز اسلاید پنوماتیک با دقت فوق العاده بالا SOLH MXP با سری SMC MXP قابل تعویض است. این بدنه یکپارچه فولاد ضد زنگ مارتنزیتی و راهنمای خطی توپ داخلی را به کار می گیرد که به موازی سفر 0.004 میلی متر، خطای چرخشی تا 0.03 ± و دقت موقعیت یابی ± 0.01 میلی متر می رسد. بدنه جمع و جور فوق‌العاده باریک 10% تا 20% باریک‌تر از مدل‌های MXJ است و از نصب سه طرفه و لوله‌کشی محوری/جانبی قابل تعویض پشتیبانی می‌کند. اندازه سوراخ φ6 ~ 16 میلی متر مجهز به بافرهای لاستیکی استاندارد، محدود کننده های فلزی اختیاری و بافرهای هیدرولیک موجود برای φ8 و بالاتر. از محیط تمیز بدون روغن و رفت و آمد با فرکانس بالا پایدار پشتیبانی می کند. ایده آل برای ایستگاه های اتوماسیون با فضای محدود که به دقت حرکتی دقیق نیاز دارند، مانند بازرسی نوری، اتصال تراشه، مونتاژ قطعات میکرو و تجهیزات پزشکی ممتاز.

میز اسلاید پنوماتیک فشرده SOLH MXH با سری SMC MXH قابل تعویض است. که توسط پیستون دوگانه هدایت می شود و مجهز به ریل راهنمای توپ در گردش است، بدنه فوق العاده باریک مناسب برای چیدمان متراکم کنار هم دارد. دارای ظرفیت ضد آفست و ضد پیچش عالی با گشتاور مجاز در حدود 6 برابر لغزش های سنتی MXU، دقت موقعیت یابی ± 0.02 میلی متر و حداکثر ضربه استاندارد تا 60 میلی متر است. با پشتیبانی از نصب 4 جهته و لوله کشی 3 طرفه، دارای آهنربای داخلی سازگار با کلیدهای مغناطیسی مختلف، بافرهای لاستیکی دو طرفه است و عملکرد مداوم بدون روغن را امکان پذیر می کند. اندازه سوراخ‌ها φ6 ~ 20 میلی‌متر، به طور گسترده برای انتقال با فرکانس بالا و با دقت متوسط ​​​​قطعات 3C و قطعات پلاستیکی کوچک تحت کنترل یا بار یک‌طرفه در تجهیزات اتوماسیون با فضای محدود استفاده می‌شود.

میز اسلاید پنوماتیک یکپارچه SOLH MXS با استحکام بالا کاملاً با سری SMC MXS قابل تعویض است. این موتور دو پیستون رانده و ریل های راهنمای غلتکی از پیش بارگذاری شده را برای حرکت در فاصله صفر استفاده می کند، که دو برابر رانش اسلایدهای تک سیلندر با همان سوراخ و دقت موقعیت یابی تکراری تا 0.01 میلی متر را ارائه می دهد. ساختار یکپارچه فوق‌العاده نازک در مقایسه با مجموعه‌های راهنمای خارجی سیلندر، 30 تا 50 درصد فضای نصب را ذخیره می‌کند. نصب سه طرفه با سوراخ های پین موقعیت (پایین، جانبی و محوری) پشتیبانی می شود. اندازه سوراخ φ6 ~ 25 میلی متر با ضربه های استاندارد 10 ~ 150 میلی متر، تنظیم کننده های سکته مغزی 0 ~ 5 میلی متر اختیاری. آهنربای داخلی با سوئیچ های مغناطیسی سازگار است و عملکرد بدون روغن را امکان پذیر می کند. به طور گسترده برای انتقال خطی با استحکام بالا و با دقت بالا در ایستگاه های نیمه هادی، مونتاژ دقیق 3C و تراز اجزای نوری استفاده می شود.

میز اسلاید پنوماتیک اقتصادی SOLH MXQ با سری SMC MXQ قابل تعویض است. این ریل راهنما با دو پیستون و ریل راهنمای چرخشی بدون از پیش بارگذاری شده، ساخته شده است که به عنوان یک واحد یکپارچه سبک وزن فوق العاده نازک با ارتفاع کمتر و وزن سبک تر از MXS ساخته شده است و دقت موقعیت یابی تکراری 0.02± میلی متر را به دست می آورد. نصب سه طرفه با سوراخ های پین موقعیت (پایین، جانبی و محوری) موجود است. اندازه سوراخ φ6 ~ 25 میلی متر، ضربات استاندارد 10 ~ 150 میلی متر، تنظیم کننده های سکته مغزی 0 ~ 5 میلی متر اختیاری. آهنربای داخلی برای سوئیچ های مغناطیسی مناسب است و از عملکرد بدون روغن پشتیبانی می کند. به عنوان یک محرک خطی پایه مقرون به صرفه، مناسب پروژه های حساس به بودجه است و به طور گسترده برای انتقال بار سبک با فرکانس بالا قطعات کوچک الکترونیکی و پلاستیکی و خطوط مونتاژ خودکار با دقت استاندارد استفاده می شود.
