سیلندر هوا

سیلندرهای پنوماتیک سبک آلیاژ آلومینیوم SOLH MAL، محرک های فشرده فوق العاده اقتصادی هستند که برای کاربردهای خودکار سبک طراحی شده اند. این مدل که با لوله‌های آلومینیومی سخت آنودایز شده و درپوش‌های انتهایی جفت شده با میله پیستون فولاد ضد زنگ ساخته شده است، در مقایسه با سیلندرهای سری MA معمولی 15 درصد سبک‌تر و حدود 10 میلی‌متر طول کلی کوتاه‌تر است و در عین حال هزینه‌های خرید را کاهش می‌دهد. قابلیت تعویض ابعادی عالی با سیلندرهای MA و CM2 برای جایگزینی ساده و مقاوم‌سازی تجهیزات کم‌هزینه دارد. اتخاذ مجموعه قفل رزوه دو طرفه عملکرد ساختاری پایدار را در طول عملیات مداوم تضمین می کند. بدنه گرد ساده اجازه جداسازی، بازرسی و نگهداری آسان را می دهد. مجموعه کاملی از انواع مختلف، انواع بازنشانی قطع برق یک‌اثر فنری، واحدهای دو میله‌ای همزمان و نسخه‌های MALJ قابل تنظیم با ضربه را پوشش می‌دهد تا نیازهای مختلف حرکت خطی بار سبک را برآورده کند. سپرهای لاستیکی استاندارد شوک و سر و صدای خفیف را جذب می‌کنند و بالشتک‌های هوای قابل تنظیم اختیاری برای دوچرخه‌سواری مکرر با سرعت بالا در دسترس هستند. آب بندی کامپوزیت کم اصطکاک با شیارهای داخلی ذخیره روغن از عملکرد بدون تعمیر و نگهداری روغن با طول عمر بالای 5 میلیون سیکل پشتیبانی می کند. یک حلقه مغناطیسی داخلی اختیاری به طور یکپارچه با سنسورهای مغناطیسی SMC M9B و Airtac CS1-G برای دستیابی به بازخورد موقعیت پیستون در زمان واقعی و کنترل اتصال خودکار PLC کار می کند. با پشتیبانی تولید انبوه پایدار و انجام سریع سفارش، این سیلندرهای مقرون به صرفه به طور گسترده در مونتاژ الکترونیک، ماشین آلات بسته بندی و اتوماسیون صنعتی سبک در محیط های کاری خشک و کم گرد و غبار استفاده می شوند.

سیلندر پنوماتیک گرد آلومینیومی سبک وزن SOLH CG1/CDG1 اندازه سوراخ‌های φ20 تا 100 میلی‌متر را پوشش می‌دهد و به عنوان یک جایگزین ابعادی مستقیم برای سری SMC CA1 عمل می‌کند. ساخته شده با بشکه و درپوش های انتهایی آلومینیومی اکسترود شده و میله پیستون با روکش کروم سخت، 30٪ سبک تر از سیلندرهای استاندارد معمولی با اتلاف حرارت عالی است. ساختار کلاهک انتهایی قفل شده با نخ جداسازی و نگهداری آسان را تسهیل می کند. درگاه های هوای چهار جهتی که در فواصل 90 درجه چیده شده اند، طرح لوله کشی بسیار انعطاف پذیری را ارائه می دهند. انواع غنی شامل نوع استاندارد CDG1B دو اثره، CG1S/CG1T فنر بازگشت/توسعه تک اثره، سیلندر سنکرون میله دوبل CG1W ​​و سیلندر میله غیر چرخشی شش ضلعی CG1K. مدل های CDG1 مجهز به حلقه مغناطیسی داخلی سازگار با سوئیچ های مغناطیسی M9B/A93 برای بازخورد موقعیت هستند. بالشتک لاستیکی استاندارد مجهز شده است. پسوند بالشتک هوا برای کاهش نویز ضربه تحت عملیات با سرعت بالا اختیاری است. مهر و موم کامپوزیت کم اصطکاک فشار شروع کم را ارائه می دهد، از عملکرد بدون روغن با عمر مفید بیش از 8 میلیون چرخه پشتیبانی می کند. چندین سبک نصب در دسترس است: نوع پایه، پایه پایه، فلنج، گیره و پایه پایه. ایده آل برای کاربردهای رفت و برگشتی با فرکانس بالا با بارهای طولانی، سبک و متوسط ​​در خطوط نقاله، ماشین آلات بسته بندی و تجهیزات اتوماسیون الکترونیکی. حداقل 50٪ حاشیه ایمنی رانش باید در هنگام انتخاب رزرو شود.

مینی سیلندر استیل ضد زنگ SOLH C85/CD85 با استاندارد بین المللی ISO 6432 مطابقت دارد و می تواند به طور مستقیم با مدل های SMC معادل تعویض شود. اندازه سوراخ: φ8/10/12/16/20/25 میلی متر. بشکه و میله پیستون از فولاد ضد زنگ 304 با مقاومت عالی در برابر زنگ زدگی و خوردگی ساخته شده است که برای محیط های مرطوب، اسیدی و قلیایی ملایم و همچنین خطوط تولید تمیز برای صنایع غذایی، دارویی و الکترونیک قابل استفاده است. این سیلندر با استفاده از ساختار کلاهک انتهایی چین خورده بدون میله اتصال، طراحی باریک و سبک وزن دارد. انواع کامل شامل عملکرد دوگانه استاندارد، فنر بازگشت/توسعه تک اثره، نوع سنکرون میله دوبل و سیلندر میله غیر چرخشی مربعی C85K است. نسخه های CD85 مجهز به حلقه مغناطیسی داخلی برای تشخیص موقعیت از طریق سوئیچ های مغناطیسی هستند. بالشتک لاستیکی استاندارد عرضه می شود. بالشتک هوای پسوند C برای مدل های φ10~25 اختیاری است تا ضربه را تحت عملیات با سرعت بالا جذب کند. حداقل فشار شروع به 0.05 مگا پاسکال می رسد، و از عملکرد طولانی مدت بدون روغن با سرعت پیستون از 50 تا 1500 میلی متر بر ثانیه پشتیبانی می کند، که برای رفت و برگشت کوتاه با فرکانس بالا عالی است. مجموعه‌های کاملی از گزینه‌های نصب استاندارد ISO در دسترس هستند: گیره یکپارچه، فلنج، پایه پایه، پایه قفسه‌ای و موارد دیگر. در مقایسه با سیلندرهای MI و MA، C85 دارای ابعاد ISO شناخته شده جهانی است که راحتی فوق العاده ای را برای جایگزینی تجهیزات در بازارهای خارج از کشور به ارمغان می آورد. حداقل 50٪ حاشیه ایمنی رانش در هنگام انتخاب توصیه می شود.

سیلندرهای پنوماتیکی بسیار کوتاه SOLH CG3 به عنوان جایگزین ارتقا یافته برای محرک های گرد سری CG1 هستند. این سری که با لوله‌های آلیاژ آلومینیومی با استحکام بالا و درپوش‌های انتهایی همراه با میله‌های پیستون با روکش کروم سخت ساخته شده است، وزن کلی را تا 24 درصد کاهش می‌دهد و طول کل را تا 51 میلی‌متر برای بهینه‌سازی فضای قابل توجه کاهش می‌دهد. در اندازه‌های حفره‌ای از φ20 میلی‌متر تا φ100 میلی‌متر موجود است، از ترتیب درگاه هوا در چهار جهت پشتیبانی می‌کند تا طرح‌بندی لوله‌کشی انعطاف‌پذیر را در ماشین‌های فشرده امکان‌پذیر کند. انواع ساختاری چندگانه، نسخه‌های میله پیستون دو اثره، فنری تک اثره، دو میله‌ای و شش ضلعی ضد چرخش را پوشش می‌دهند تا نیازهای متنوع درایو خطی را برآورده کنند. بالشتک لاستیکی استاندارد ضربه انتهایی خفیف را کاهش می دهد، در حالی که بافر هوای اختیاری برای عملکرد با سرعت بالا تا 1000 میلی متر بر ثانیه مناسب است. آب بندی کامپوزیت کم اصطکاک عملکرد بدون روغن را با طول عمر بیش از 8 میلیون سیکل کاری انجام می دهد. مدل‌های یکپارچه مغناطیسی CDG3 از نصب سوئیچ مغناطیسی برای بازخورد موقعیت PLC و کنترل اتصال خودکار پشتیبانی می‌کنند. ما تولید انبوه پایدار و موجودی نقطه ای کافی را حفظ می کنیم که به طور گسترده در تجهیزات بسته بندی، خطوط مونتاژ الکترونیکی و اتوماسیون فرکانس بالا صنعتی سبک عمومی با بهره وری هزینه فوق العاده استفاده می شود.

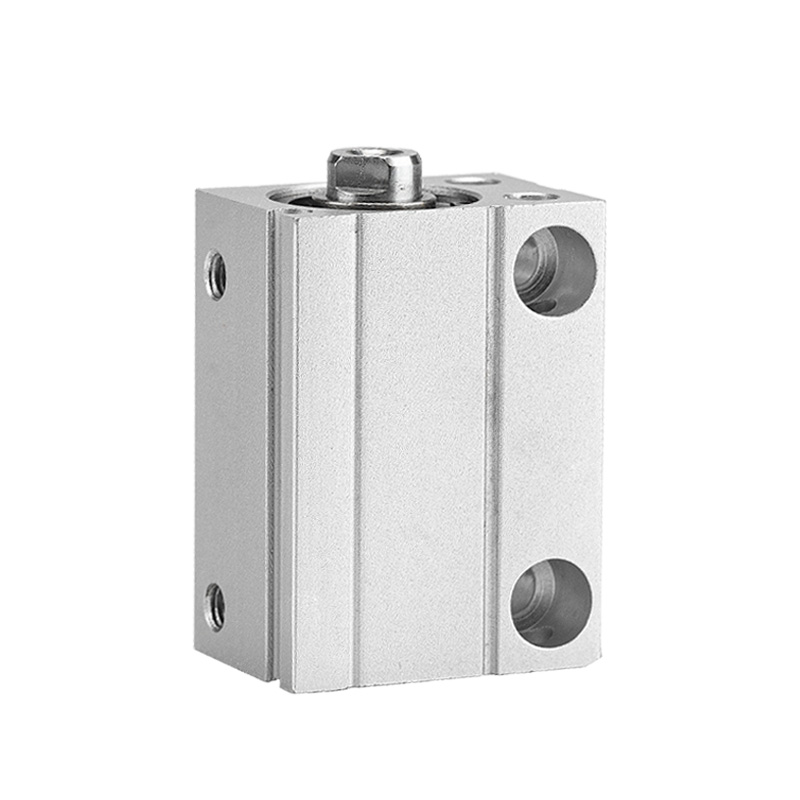

سیلندر نصب آزاد فوق فشرده SOLH CDUJB برای تجهیزاتی با فضای نصب محدود توسعه یافته است. در مقایسه با سری های CU معمولی، طول آن 64٪ کاهش می یابد و کاهش حجم آن 70٪ است. بدنه جمع و جور مربعی از نصب مستقیم چند سطحی بدون براکت اضافی پشتیبانی می کند. مجموعه محصولات شامل CUJB غیر مغناطیسی، CDUJB مجهز به آهنربا و CDUJS اتاق تمیز بدون مس است. اندازه سوراخ‌ها محدوده φ4 ~ 20 میلی‌متر است، که در انواع برگشت فنر دو اثره و تک اثره با بالشتک لاستیکی اختیاری موجود است. مدل های مغناطیسی شده با سوئیچ های مغناطیسی مینیاتوری برای حرکت دقیق کوتاه مدت و پشتیبانی از عملکرد بدون روغن مطابقت دارند. به طور گسترده در الکترونیک 3C، موقعیت یابی ویفر نیمه هادی و اتوماسیون تمیز پزشکی استفاده می شود. صفحات سپر مغناطیسی برای سیلندرهای با چیدمان متراکم اختیاری هستند.

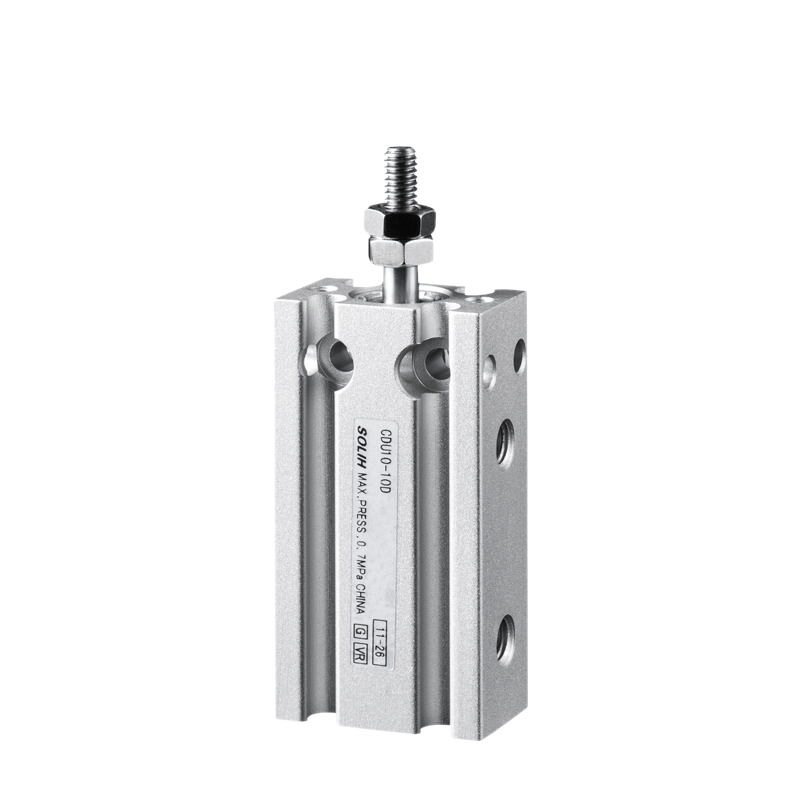

سیلندر نصب آزاد مستطیلی SOLH CU/CDU دارای ساختار بلوک فوق العاده نازک با سوراخ های نصب چند سطحی است که امکان نصب مستقیم چند زاویه ای بدون براکت را برای صرفه جویی در فضای تجهیزات فراهم می کند. انواع کامل شامل مدل های CU غیر مغناطیسی، CDU مجهز به آهنربا، میله های غیر چرخشی CDUK و میله های هدایت دوگانه CDUW است. اندازه سوراخ‌ها φ6 ~ 32 میلی‌متر، در انواع تک یا دو اثره با بافرهای لاستیکی ثابت در دو انتها برای عملکرد مداوم بدون روغن موجود است. سری CDU با کلیدهای مغناطیسی CMSH و DMSH برای تشخیص موقعیت سازگار است و بار جانبی جزئی را تحمل می کند. به طور گسترده در جیگ های 3C و نیمه هادی، درپوش های اتوماسیون، موقعیت گیره های سبک و مکانیزم های کوچک با فشار مناسب برای تجهیزات خودکار فشرده استفاده می شود.

سیلندر فشرده شش سطحی SOLH MK از سیلندر MD با مکانیزم ضد چرخش داخلی ارتقا یافته است. دقت ضد پیچ ​​خوردگی میله پیستون به ≤± 0.5 درجه می رسد، به طور مستقیم با سری Airtac MD و SMC CQS قابل تعویض است. بدنه نازک مربعی اجازه نصب بدون براکت در شش طرف را می دهد و چیدمان موازی فشرده چند سیلندر را تسهیل می کند. انواع مدل‌های MK دو اثر، MSK/MTK تک اثر، میله دوبل MKD و مدل‌های ضربه قابل تنظیم MKJ هستند. حلقه مغناطیسی داخلی اختیاری با بافرهای انتهایی لاستیکی و قابلیت بدون روغن. اندازه سوراخ‌ها φ6 ~ 32 میلی‌متر، به طور گسترده در ابزار دقیق 3C و موقعیت گیره کوتاه برای اتوماسیون که نیاز به زاویه قطعه کار ثابت در فضای محدود دارد، استفاده می‌شود.

سیلندر نازک فشرده SOLH CQS از نظر ابعادی با سری SMC CQS قابل تعویض است و از سری CQ2 ارتقا یافته است. بدنه مربعی فوق باریک دارای طول کلی کوتاه‌تر برای انجام کارهای ضربات کوتاه با دقت بالا در فضای محدود است. انواع شامل میله تک استاندارد، میله دوقلوی CQSW، میله غیر چرخشی CQSK و مدل با عمر طولانی XB24 است. CDQS با آهنربای داخلی از نصب چند طرفه سوئیچ های مغناطیسی پشتیبانی می کند. مجهز به مهر و موم ذخیره روغن با اصطکاک کم برای عملکرد بدون روغن و عمر مفید تا 5 میلیون سیکل، همراه با بافرهای لاستیکی ثابت در هر دو طرف. اندازه سوراخ 12 ~ 25 میلی متر، به طور گسترده ای برای فشار دادن، بستن و قرار دادن بر روی وسایل دقیق نیمه هادی ها و تجهیزات الکترونیکی 3C برای مقاوم سازی و جایگزینی استفاده می شود.

سیلندر نازک فشرده مربعی SOLH CQ2 کاملاً با سری SMC CQ2 قابل تعویض است. بدنه مربعی بسیار کوتاه آن در مقایسه با سیلندرهای میله ای معمولی، طول را تا 50 درصد کاهش می دهد تا در فضای نصب صرفه جویی شود. محدوده کاملی از حفره φ4 ~ 200 میلی متر را با انواع فراوان پوشش می دهد: تک میله، میله دوقلوی CQ2W، میله پیستون غیر چرخشی CQ2K، بالشتک هوای اختیاری و نسخه فوق کوتاه. مدل‌های CDQ2 با آهنربای داخلی از نصب سوئیچ مغناطیسی چند طرفه بدون سنسورهای بیرون زده پشتیبانی می‌کنند. سپرهای لاستیکی استاندارد مجهز شده اند و بالشتک هوا برای عملکرد با سرعت بالا اختیاری است. استفاده از مهر و موم اصطکاک کم ذخیره شده در روغن برای عملکرد بدون روغن با عمر مفید تا 5 میلیون سیکل، که به طور گسترده برای بستن، فشار دادن و موقعیت یابی در الکترونیک، اتوماسیون خودرو و بسته بندی استفاده می شود.
