شیر چک اتصال سریع سری AKH / AKB

شیر چک اتصال سریع نوع آستین SOLH AKH / AKB، شیر یک طرفه پنوماتیک یکپارچه همراه با اتصالات فشاری. فشار ترک بسیار کم 5 کیلو پاسکال برای خلاء ضد جریان برگشتی و نگه داشتن فشار سیلندر. AKH برای اتصال دو لوله، آستین رزوه ای AKB برای محافظت از پورت. بدنه PBT با فک های SUS304 که به طور گسترده در مدارهای ژنراتور خلاء استفاده می شود. Richge دریچه های غیر برگشتی ذخیره شده را به عنوان اجزای قابل اطمینان توقف جریان برگشتی پنوماتیکی عرضه می کند.

ارسال استعلام

توضیحات محصول

شیر چک اتصال سریع سری SOLH AKH / AKB (نوع آستین)

نام تجاری: SOLH توسط Richge Technology | شیر یک طرفه یکپارچه + اتصالات فشاری

1. بررسی اجمالی محصول

سری AKH / AKB یک کامپوننت یکپارچه ترکیب شده استشیر چک + اتصال سریع فشار به داخلطراحی شده برای جلوگیری از جریان برگشتی، نگه داشتن فشار و قطع خلاء در مدارهای پنوماتیکی. اندازه جمع و جور، نصب سریع و فشار ترک خوردگی بسیار کم.

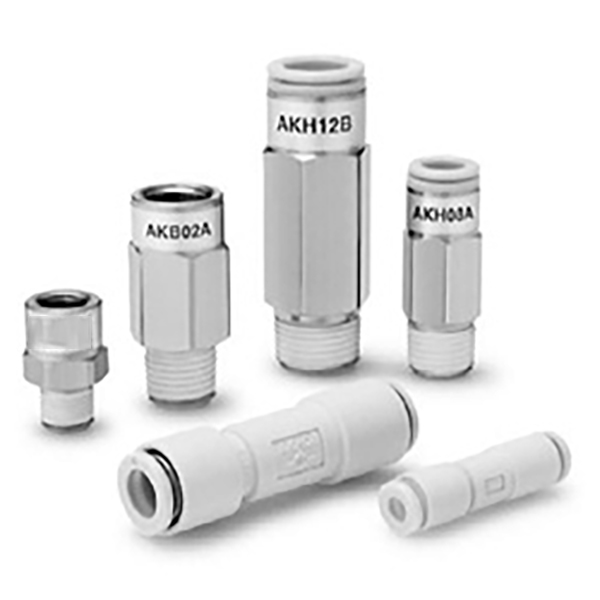

تفاوت اصلی بین AKH و AKB

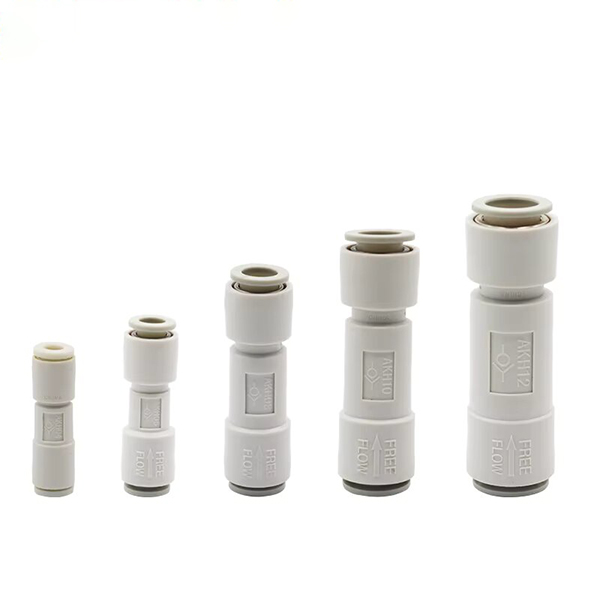

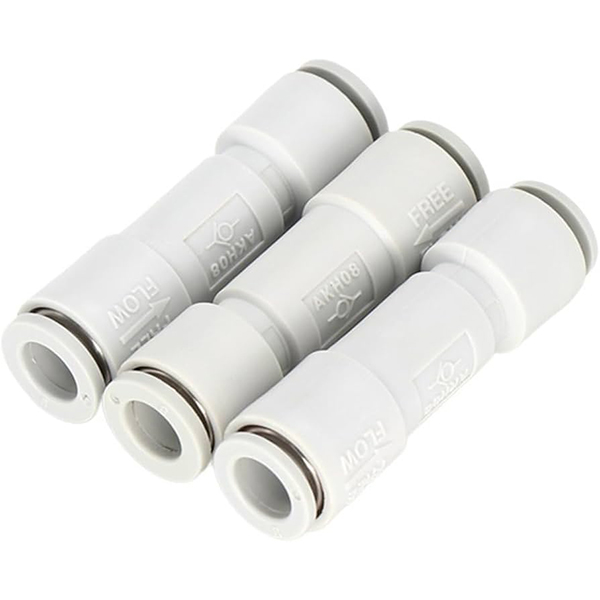

AKH: پورت فشاری دوگانه نوع آستین مستقیم، هر دو طرف برای لوله هوا (Φ4 ~ Φ12).

AKB: یک نخ نر + یک نوع آستین نخ ماده، برای ضد جریان برگشتی بین پورت های رزوه ای

• AKB-A: جهت جریان → نخ نر → نخ ماده

• AKB-B: جهت جریان → نخ ماده → نخ نر

2. ویژگی های اصلی

1. فشار ترک خوردگی بسیار کم:0.005 مگاپاسکال (5 کیلو پاسکال)مناسب برای سیستم های خلاء (-100 کیلو پاسکال ~ 1 مگاپاسکال)

2. سرعت جریان بالا: سطح مقطع موثر بزرگ با مقاومت جریان کم

3. اتصال سریع فشاری: سازگار با نایلون PU / PA / لوله نایلون نرم. هنگامی که لوله در جای خود قفل می شود، "کلیک" شنیدنی است

• مواد: بدنه شیر PBT / آلیاژ روی؛ اتصالات برنج با روکش نیکل؛ فک دستگیره SUS304 فولاد ضد زنگ

• حداکثر فشار کاری: 1.5 مگاپاسکال

• دمای کارکرد: -5℃ ~ +60℃ (بدون شرایط یخ زدن)

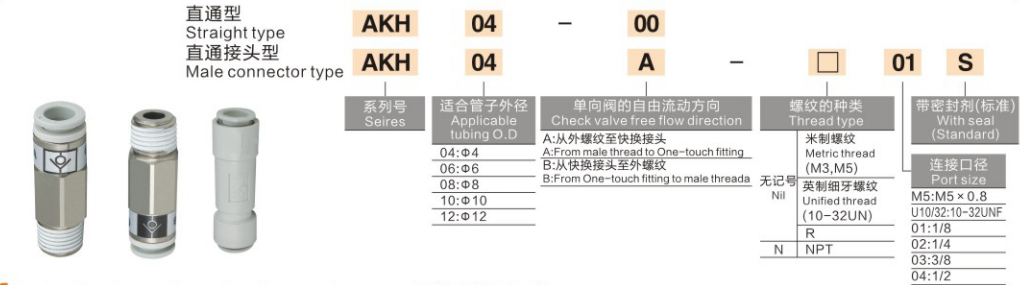

3. تعریف کد مدل و مثالها

1. AKH (نوع فشاری دوگانه)

• AKH06-00: سری AKH، لوله Φ6، دو پورت فشاری (-00 = بدون نخ)

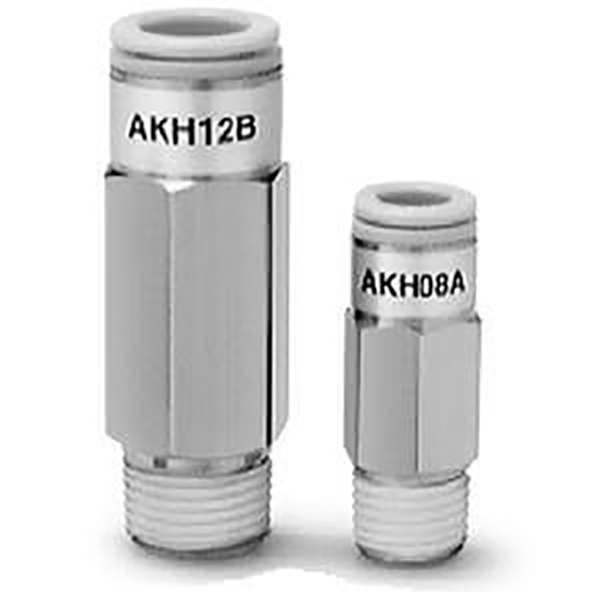

• AKH08A-02S: سری AKH، لوله Φ8، رزوه نر R1/4، درزگیر رزوه از پیش اعمال شده S

2. AKB (نوع آستین نخی)

• AKB02A-02S: سری AKB، رزوه R1/4، جهت جریان نوع A (نر → ماده)، درزگیر پیش پوشش S

4. مشخصات استاندارد

1. AKH – شیر برگشتی دوگانه

مدل	لوله OD	سطح مقطع موثر (mm²)
AKH04-00	Φ4	2.8
AKH06-00	Φ6	6.5
AKH08-00	Φ8	14.0
AKH10-00	Φ10	22.0
AKH12-00	Φ12	29.0

2. AKB – شیر چک آستین رزوه ای

مدل	موضوع	جهت جریان
AKB01A-01S	R1/8	مذکر ← مونث
AKB02A-02S	R1/4	مذکر ← مونث
AKB03B-03S	R3/8	مونث → نر
AKB04B-04S	R1/2	مونث → نر

5. برنامه های کاربردی معمولی

• نگه داشتن فشار سیلندر: از فرورفتن یا رانش بار جلوگیری کنید

•. مدار خلاء: از نشتی خلاء جلوگیری کنید (ایده آل برای فشار کم ترک خوردگی)

•. اینترلاک دوگانه پمپ: از پمپ فشار کم در برابر جریان معکوس فشار بالا محافظت می کند

• ضد جریان برگشتی مدار شاخه ای: حفظ فشار مستقل برای چند محرک

6. مقایسه با سایر شیرهای چک

• AKH / AKB: طراحی سریع یکپارچه فشار داخل / آستین، نصب فشرده و سریع، اتصال مستقیم لوله

• AK2000 / AK4000: نوع لوله رزوه ای، ظرفیت جریان بالاتر، بدون پورت های فشاری

• AKP: با کاهش فشار باقیمانده، اختصاص داده شده برای مدارهای پنوماتیک ایمنی
