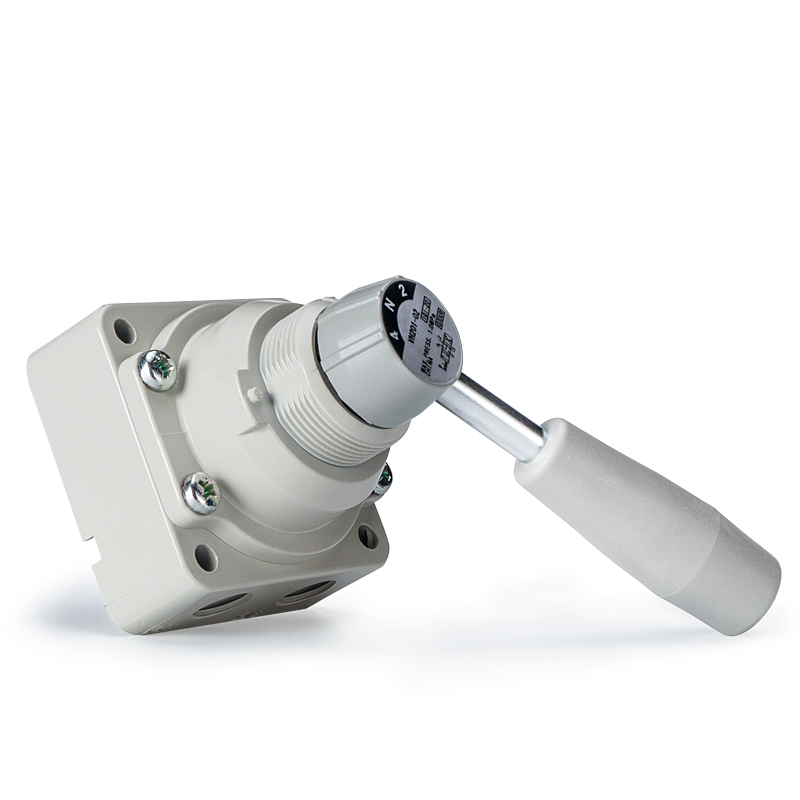

سوپاپ دستی چرخشی 4 جهته 90 درجه سری SOLH VH مدارهای هوا را با دسته چرخان با سه عملکرد مرکزی اختیاری سوئیچ می کند: مرکز 3 موقعیت بسته، اگزوز مرکزی 3 موقعیت و نوع 2 موقعیت. با استفاده از مهر و موم دقیق قرقره چرخشی برای نشت داخلی بسیار کم، دارای آلیاژ روی / بدنه آلومینیومی دایکاست و عمر طولانی بدون روغن کاری است، با قفل موقعیت مکانیکی داخلی برای جلوگیری از عملیات تصادفی. این طرح‌بندی لوله‌کشی درگاه کناری و پورت پایین را پشتیبانی می‌کند، که برای نصب همسطح پانل یا ثابت کردن مستقیم بدنه، با اندازه پورت از Rc1/4 اینچ تا 1 اینچ و حداکثر فشار کاری 0.7 ~ 1.0MPa در دسترس است. نسخه بسته مرکزی فشار گیره سیلندر را در هنگام خاموش شدن نگه می دارد، در حالی که اگزوز مرکزی برای نگهداری ایمن فشار را به طور کامل آزاد می کند. به طور گسترده برای معکوس کردن سیلندر دستی، تهویه راه اندازی تجهیزات، جداسازی منبع هوای اضطراری، عملیات دستی ماشین نیمه اتوماتیک و نیمکت های تست آموزشی پنوماتیک استفاده می شود.

سوپاپ مکانیکی SOLH VM1 (VM100) 2/3 پورت مینیاتوری کاملاً با مدل های SMC معادل قابل تعویض است. با اتخاذ ساختار آب بندی قابل اعتماد جمع و جور، دارای عرض بسیار باریک 11 میلی متری و تنها 60 گرم وزن برای نصب آسان و انباشته انباشته در داخل ماشین آلات است. فشار عملیاتی از -100 کیلو پاسکال تا فشار مثبت 1.0 مگاپاسکال، با طراحی بدون روغن کاری، سفتی عالی و مقاومت قوی در برابر گرد و غبار متغیر است. چندین گزینه رزوه از جمله M5، Rc1/8، NPT1/8 و G1/8 در دسترس هستند، از درگاه کناری و طرح لوله‌کشی درگاه پایین پشتیبانی می‌کنند. یک سری کامل از سرهای محرک قابل تعویض ارائه می شود: پیستون استاندارد/کوتاه، اهرم غلتکی ضد برگشت مستقیم/کوتاه/یک طرفه، دکمه فشاری تخت، توقف اضطراری قارچ زرد، دکمه نشانگر سبز رنگ، اهرم لولا و دستگیره چرخشی قابل قفل، با انواع کامل NC/NO 2 پورت و 3 پورت. به طور گسترده برای تشخیص حد سکته مغزی سیلندر، راه اندازی دستی دویدن، قفل اضطراری ایمنی، سوئیچینگ هوا و مدارهای ماشه خلاء استفاده می شود، به عنوان ماشه سیگنال هوا مکانیکی جهانی برای تجهیزات اتوماسیون فشرده عمل می کند.

شیر پاپت مکانیکی متوسط ​​SOLH VM2 (VM200) کاملاً با مدل های مشابه SMC قابل تعویض است. دارای ساختار poppet متوسط ​​با ضریب جریان Cv=0.87، ظرفیت جریان آن حدود 8 برابر بیشتر از سری mini VM1 است، مجهز به پورت استاندارد Rc1/4 و رشته های اختیاری NPT/G1/4. زیر 0 ~ 1.0 مگا پاسکال کار می کند و با خلاء ناسازگار است، از مهر و موم مقاوم در برابر سایش و بدنه فلزی مقاوم استفاده می کند. طرح‌بندی لوله‌های درگاه کناری و درگاه پایینی در دسترس هستند که توسط مجموعه کاملی از محرک‌های قابل تعویض پشتیبانی می‌شوند: غلتک استاندارد POM / اهرم غلتکی مقاوم در برابر سایش فولاد سخت، غلتک ضد برگشت یک طرفه، پیستون مستقیم، دکمه فشاری تخت، سر توقف اضطراری قارچی زرد، دکمه نشانگر سبز رنگ و kn لولای قابل قفل شدن. نوع غلتک فولادی سخت شده با خطوط تولید با سایش بالا مناسب است. به طور گسترده برای تشخیص محدودیت حرکت سیلندر و میز اسلاید، راه‌اندازی دستی تجهیز، تعویض هوا و قفل اضطراری ایمنی استفاده می‌شود، این دریچه اصلی جریان هوای مکانیکی برای خطوط تولید بسته‌بندی، نساجی، چاپ و اتوماسیون عمومی است.

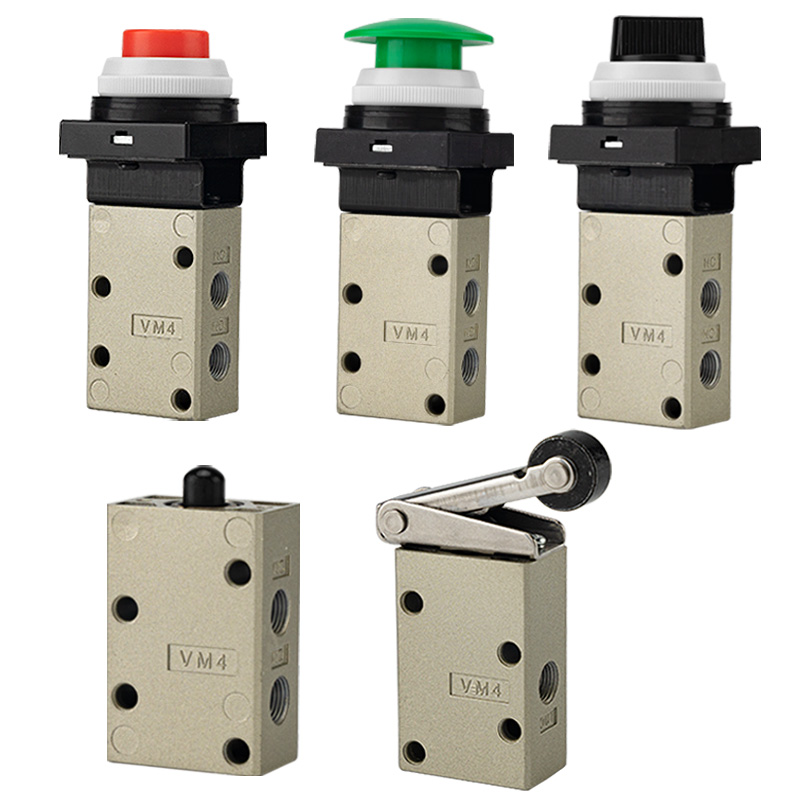

شیر مکانیکی 3 پورت متوسط ​​SOLH VM4 (VM400) به طور کامل با مدل‌های SMC معادل قابل تعویض است که بین سری‌های mini VM1 و VM2 با جریان بالا قرار دارد. مزیت اصلی آن در سازگاری با محدوده فشار کامل از خلاء -100 کیلو پاسکال تا فشار مثبت 1.0 مگا پاسکال است، ویژگی که در VM2 در دسترس نیست. این پورت استاندارد Rc1/8 را با رشته‌های اختیاری NPT/G1/8 و ظرفیت جریان Cv=0.38، پشتیبانی از طرح‌بندی لوله‌کشی درگاه کناری و پایینی استفاده می‌کند. ساخته شده با بدنه فلزی جامد، در برابر ضربه 1000 متر بر ثانیه و ارتعاشات سنگین مقاوم است، مناسب برای خطوط تولید سخت و سنگین، با مهر و موم مقاوم در برابر گرد و غبار بدون روغن کاری برای عمر طولانی. مجموعه کاملی از محرک‌های قابل تعویض ارائه می‌شود: اهرم غلتکی فولادی ضد سایش استاندارد/سخت‌شده، غلتک ضد برگشت یک‌طرفه، پیستون مستقیم، دکمه‌های توقف اضطراری قارچی چند رنگ، دستگیره‌های چرخشی در موقعیت ۲/۳، دکمه‌های فشاری قفل‌شونده و اهرم‌های لولا. به طور گسترده در تشخیص محدودیت حرکت سیلندر و میز اسلاید، مدارهای جذب/آزادسازی خلاء، راه‌اندازی دستی تجهیز تجهیزات، اینترلاک اضطراری ایمنی دستگاه و تعویض فیکسچر جیگ استفاده می‌شود.

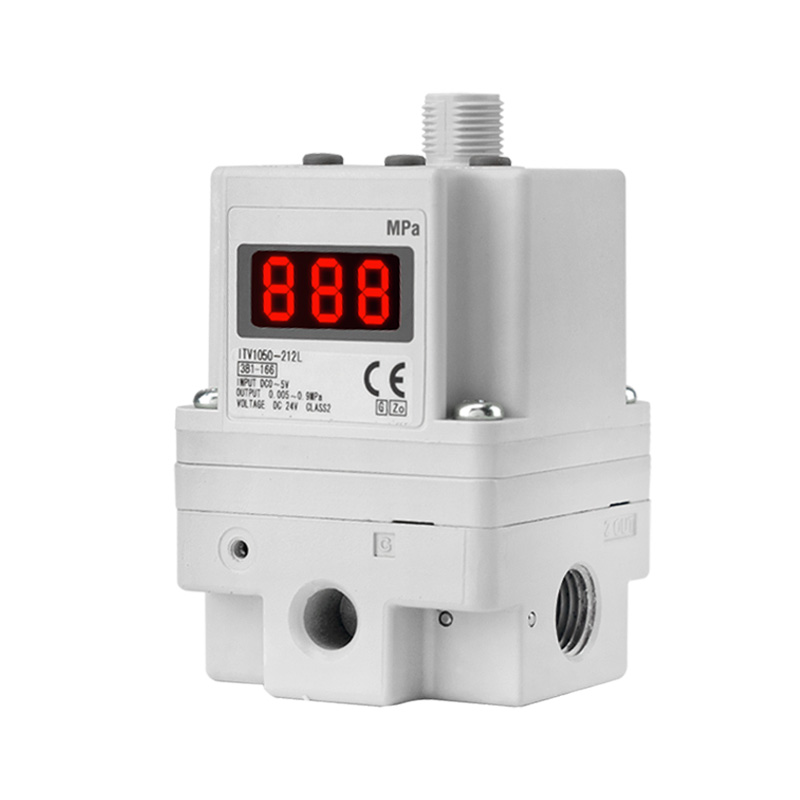

شیر تناسبی الکترو پنوماتیک جریان بالا SOLH ITV کاملاً با مدل های SMC معادل قابل تعویض است. با استفاده از سیستم بازخورد فشار حلقه بسته، ولتاژ DC0-10V، سیگنال های آنالوگ جریان 4-20 میلی آمپر، و ارتباطات فیلدباس اختیاری شامل CC-Link، PROFINET، EtherNet/IP را برای دستیابی به تنظیم فشار هوا از راه دور بدون پله و با دقت بالا با دقت کنترل FS ± 1٪ و محافظت در برابر گرد و غبار و IP65 می پذیرد. سه سری محدوده جریان های مختلف را پوشش می دهند: ITV1100 برای جریان بسیار کم، ITV2100 برای جریان متوسط ​​جهانی و ITV3100 برای جریان بالا سنگین تا 4400 L/min ANR، با فشار قابل تنظیم از 0.005 تا 0.9 MPa. از رزوه های Rc/NPT/G و اتصالات فشاری، صفحه نمایش دیجیتال داخلی LED و هشدار خود عیب یابی تحت منبع تغذیه کم DC24V پشتیبانی می کند. به طور گسترده برای محرک سیلندر بزرگ، کنترل تنش ثابت فیلم و سیم، فرآیندهای نیمه هادی و نوری، توزیع و پوشش خودکار، سوئیچ فشار چند مرحله ای برای تجهیزات جوشکاری و پرچ، جایگزینی چندین تنظیم کننده دستی برای تحقق کنترل فشار متمرکز دیجیتال در خطوط تولید خودکار استفاده می شود.

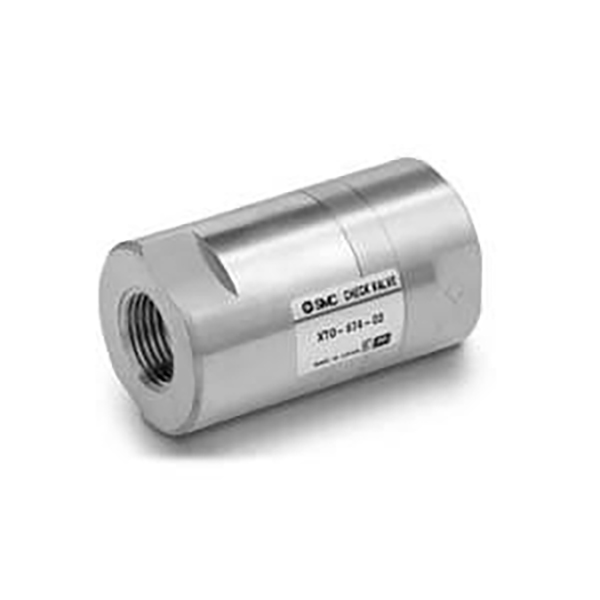

شیرهای چک داخلی SOLH XTO674 و INA14 دارای پلت فرم ساختاری یکسانی با فشار ترک خوردگی بسیار کم 0.01 مگا پاسکال هستند که با هوای فشرده و آب تمیز برای محافظت در برابر جریان برگشتی در خطوط لوله سیال خلاء و فشار کم سازگار است. XTO674 یک نسخه برودتی تمام برنجی است که تا -30 درجه سانتیگراد کار می کند. سری استاندارد INA14 بدنه فولادی ضد زنگ برنجی یا SUS304 را ارائه می‌کند، مجهز به مهر و موم استاندارد NBR به همراه روغن اختیاری و FKM مقاوم در برابر دمای بالا و مهر و موم CR ضد آب و هوا. طراحی فشرده رزوه ای درون خطی با علامت فلش جریان را می توان مستقیماً بدون براکت اضافی در خطوط لوله نصب کرد و به طور موثر از اتلاف خلاء و جریان هوا معکوس در هنگام نصب بین ژنراتورهای خلاء و مکنده جلوگیری کرد. این دو سری دارای ابعاد کلی و اندازه‌های رزوه‌ای یکسان برای تبادل مستقیم میدان بدون تغییر لوله هستند که به طور گسترده در تجهیزات برودتی، خطوط تولید خلاء، مدارهای سیال در دمای بالا مقاوم در برابر خوردگی و خطوط لوله پنوماتیک و آب عمومی برای حفظ فشار یک طرفه و جلوگیری از جریان برگشتی استفاده می‌شود.

سیلندر اسلاید خطی ریل فوق نازک SOLH HLH از ریل راهنمای توپی چرخشی یک طرفه یکپارچه با بدنه باریک با مشخصات پایین برای صرفه جویی در فضای نصب استفاده می کند، یک اسلاید پنوماتیک دو عملکرد که به موقعیت یابی دقیق در بار سبک اختصاص داده شده است. اندازه سوراخ ها از 6، 10، 16 تا 20 میلی متر با ضربات استاندارد 5 تا 60 میلی متر، فشار کاری 0.15 تا 0.7 مگاپاسکال و دمای کاری از -20 درجه سانتیگراد تا 70 درجه سانتیگراد متغیر است. بدنه سیلندر دارای سوراخ‌های نصب شده در 4 جهت و درگاه‌های هوای 3 طرفه برای طرح لوله‌کشی انعطاف‌پذیر است. کالسکه اسلاید مجهز به سوراخ های ثابت و سوراخ های پین تعیین کننده در سطوح بالا و جلو است. یک حلقه مغناطیسی داخلی به صورت استاندارد با شیارهای جانبی دوتایی برای نصب سوئیچ های نی مغناطیسی ارائه می شود. اتصال شناور بین میله پیستون و کالسکه بار جانبی را حذف می کند و صافی عالی و دقت ضد چرخش را تضمین می کند. در مقایسه با سری HLQ دو ریل، HLH دارای خطوط باریک‌تر برای فضای باریک محدود است که به طور گسترده در جک‌های بازرسی مینی 3C و نیمه‌هادی، واحدهای فشار گیره سبک و مکانیسم‌های موقعیت‌یابی رفت و برگشتی در ماشین‌های اتوماسیون فشرده استفاده می‌شود.

سیلندرهای کشویی دو شفت SOLH HLQ / HLQL از راهنماهای خطی توپی چرخشی استفاده می کنند، از جمله نسخه استاندارد فشرده HLQ با سیلندر جانبی و مدل HLQL متقارن فوق صلب. اندازه سوراخ‌ها از 6 تا 25 میلی‌متر با ضربات 10 تا 150 میلی‌متر متغیر است. طراحی میله پیستون دوقلو موازی نیروی رانش قوی و عملکرد عالی ضد پیچش و ضد چرخش را ارائه می دهد. یک اتصال شناور داخلی بین پیستون و واگن لغزنده بارهای جانبی غیرعادی را جبران می کند. پایه دارای سوراخ‌های نصب شده در 3 جهت است، در حالی که کالسکه اسلاید سوراخ‌های نصب چند سطحی و پین‌های تعیین موقعیت را فراهم می‌کند. شکاف های جانبی برای سوئیچ های نی مغناطیسی و آهنربای داخلی به صورت استاندارد ارائه می شوند. چندین گزینه بافر در دسترس است: بافر هوای قابل تنظیم دوتایی / تکی، ضربه گیر هیدرولیک و بلوک های توقف خارجی برای رفت و برگشت صاف و دقت موقعیت یابی تکرار بالا. HLQ برای بارهای متوسط ​​کوچک با فضای محدود مناسب است، در حالی که HLQL متقارن بارهای سنگین و آفست غیرعادی شدید را تحمل می کند. به طور گسترده برای انتقال خودکار، بستن دقیق و موقعیت خطی در 3C، مونتاژ نیمه هادی و تجهیزات تست استفاده می شود.

سیلندرهای کشویی دو شفت SOLH HLS / HLSL از راهنماهای غلتکی متقاطع خطی استفاده می کنند که استحکام بسیار بالاتری، دقت موقعیت یابی تکراری و مقاومت بار غیرعادی را نسبت به مدل های راهنمای توپ HLQ ارائه می دهند. دو نوع موجود است: HLS استاندارد با سیلندر فشرده کناری برای بارهای متوسط ​​​​کوچک بدون افست شدید. HLSL متقارن با سیلندر مرکزی و غلتک های موازی دوگانه برای بارهای سنگین، گشتاور غیرعادی زیاد و نیازهای فوق دقیق. اندازه سوراخ ها 6 تا 25 میلی متر و ضربه ها 10 تا 150 میلی متر است. میله‌های پیستون دوقلو نیروی رانش قدرتمند و عملکرد ضد پیچ ​​خوردگی را ارائه می‌دهند، در حالی که اتصالات شناور داخلی استرس انحراف جانبی را از بین می‌برند. پایه از سوراخ‌های نصب سه جهته پشتیبانی می‌کند، کالسکه اسلاید رشته‌های ثابت چند سطحی و پین‌های موقعیت‌یابی را در خود جای می‌دهد، و حلقه مغناطیسی به‌علاوه شکاف‌های حسگر به‌صورت استاندارد ارائه می‌شوند. بافرهای قابل تنظیم هوا، کمک فنرهای هیدرولیک و توقف های مکانیکی خارجی لوازم جانبی اختیاری هستند. دمای عملیاتی بین -20 تا 70 درجه سانتیگراد است. به طور گسترده در نیمه هادی ها، اتوماسیون پزشکی، ابزارهای ماشین آلات و سایر ایستگاه های موقعیت یابی فوق دقیق انتقال و گیره استفاده می شود.
