نام تجاری: SOLH توسط Richge Technology | یونیشن روتاری پنوماتیک چرخشی 360 درجه

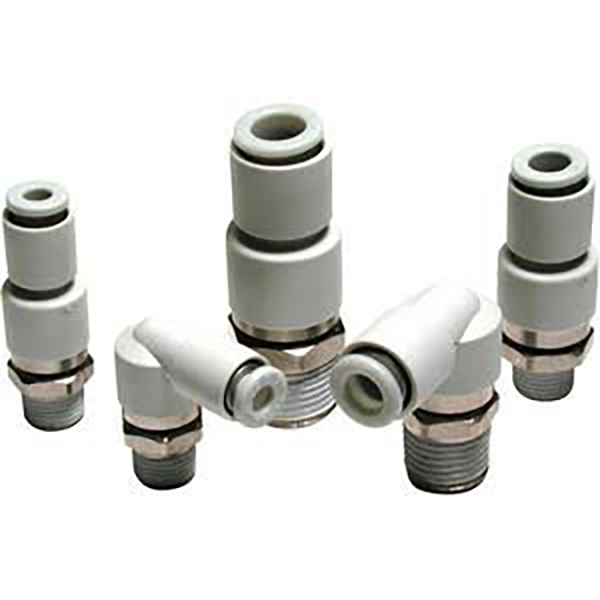

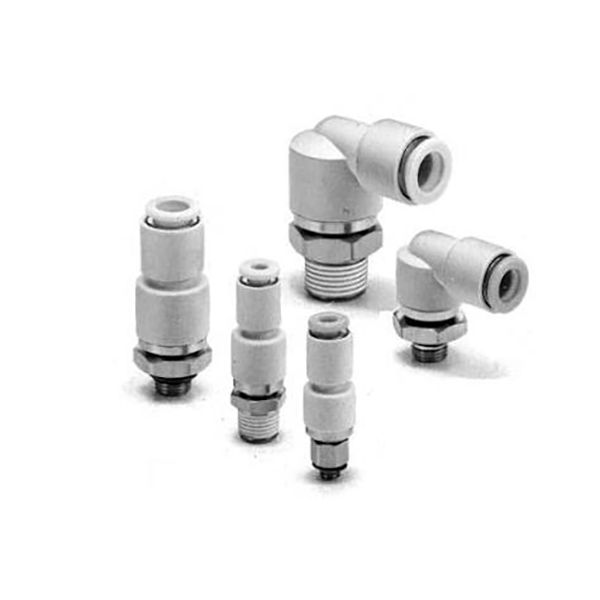

سری KS / KX اتصالات فشاری چرخشی هستند که برای چرخش مداوم 360 درجه و کاربردهای نوسانی مانند دستکاری‌های روباتیک، میزهای دوار و انتهای سیلندرهای نوسانی طراحی شده‌اند. آنها از گره خوردن، پیچش یا جدا شدن لوله هوا در حین حرکت جلوگیری می کنند.
• KS = نوع چرخشی استاندارد (تک بلبرینگ)
• KX = نوع چرخشی با سرعت بالا (بلبرینگ دوگانه)
• نوع استاندارد KS: تک بلبرینگ، گشتاور کم. حداکثر سرعت: 500 دور در دقیقه (φ4/φ6)، 400 دور در دقیقه (φ8)، 300 دور در دقیقه (φ10)، 250 دور در دقیقه (φ12). مناسب برای نوسان با سرعت متوسط تا کم و چرخش متناوب.
• نوع پرسرعت KX: بلبرینگ دوگانه، گشتاور بسیار کم، چرخش نرم تر. حداکثر سرعت: 1500 دور در دقیقه (φ4/φ6)، 1200 دور در دقیقه (φ8)، 1000 دور در دقیقه (φ10/φ12). مناسب برای چرخش مداوم با سرعت بالا و نوسانات مکرر.

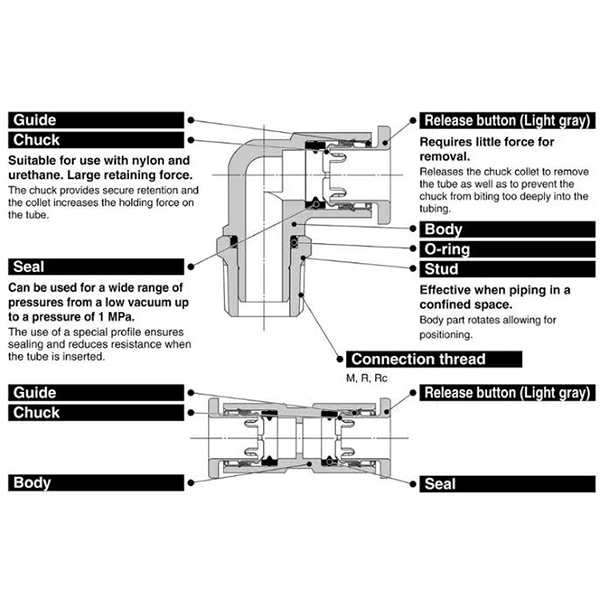

• ✅ 360 درجه چرخش آزاد: مجموعه بلبرینگ توکار گره و پیچش لوله در انتهای چرخان را از بین می برد.
• ✅ گشتاور دورانی کم: فقط 0.006～0.022 نیوتن متر در 0.5 مگاپاسکال، حداقل بار اضافی روی محورهای حرکتی.
• ✅ ساختار داخلی ضد چرخش: از چرخش لوله به همراه اتصالات جلوگیری می کند و عمر لوله را افزایش می دهد.
• ✅ ساخت و ساز بدون مس: آبکاری نیکل الکترولس، قابل استفاده در محیط های دارای محدودیت مس (نیمه هادی، فرآوری مواد غذایی، پزشکی).
• ✅ فشار برای اتصال: سازگار با φ4/φ6/φ8/φ10/φ12 PU، نایلون و لوله های نایلونی نرم. قفل خودکار هنگام درج، یقه را برای آزاد کردن سریع فشار دهید.
• ✅ سازگار با خلاء: -100 کیلو پاسکال ~ 1.0 مگاپاسکال (به دلیل نشتی جزئی ذاتی برای نگهداری خلاء بحرانی توصیه نمی شود).
• ✅ درزگیر از پیش روکش شده با نخ (پسوند S): گزینه استاندارد؛ هیچ نوار PTFE در هنگام نصب مورد نیاز نیست.
سری استاندارد KS
• KSH06-02S: مستقیم (H)، لوله φ6، نخ R1/4، درزگیر از پیش اعمال شده (S)
• KSL08-01S: زانویی (L)، لوله φ8، نخ R1/8، درزگیر از پیش اعمال شده (S)
سری پرسرعت KX
• KXH04-M5: مستقیم (H)، لوله φ4، نخ متریک M5×0.8
• KXL10-03S: زانویی (L)، لوله φ10، نخ R3/8، درزگیر از پیش اعمال شده (S)

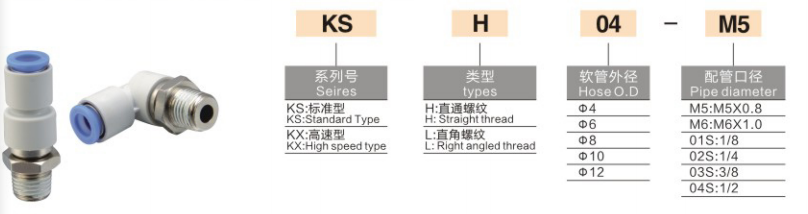

قانون نامگذاری
|
کد |
تعریف |
|
KS / KX |
سری: KS=تک بلبرینگ استاندارد; KX = یاتاقان دوگانه با سرعت بالا |
|
H/L |
H=مستقیم; L=90 درجه آرنج |
|
04/06/08/10/12 |
قطر بیرونی لوله φ mm |
|
M5/M6 / 01/02/03/04 |
رشته: M5×0.8، R1/8، R1/4، R3/8، R1/2 |
|
S |
نخ با درزگیر از پیش روکش شده |
پارامترهای رایج
|
مورد |
پارامتر |
|
فشار کاری |
-100 کیلو پاسکال ~ 1.0 مگاپاسکال |
|
فشار اثبات |
3.0 مگاپاسکال |
|
دمای عملیاتی |
−5℃ ~ 60+ (بدون یخ زدن) |
|
جنس بدنه |
آلیاژ روی با آبکاری نیکل الکترولس |
|
فک گریپر |
فولاد ضد زنگ SUS304 |
|
مواد مهر و موم |
NBR / FKM |
گشتاور چرخشی @ 0.5 مگاپاسکال (N·m)
|
لوله OD |
φ4 |
φ6 |
φ8 |
φ10 |
φ12 |
|
گشتاور |
0.006 |
0.012 |
0.014 |
0.020 |
0.022 |
حداکثر سرعت چرخش (دور در دقیقه)
|
لوله OD |
φ4/φ6 |
φ8 |
φ10 / φ12 |
|
KS |
500 |
400 |
300/250 |
|
KX |
1500 |
1200 |
1000 |
1. مچ دست / مفصل ربات: از گره خوردن لوله بر روی افکتورهای انتهایی ربات در حال چرخش جلوگیری کنید.
2. میزهای شاخص چرخشی: تامین هوای مداوم 360 درجه برای میزهای گردان با سرعت بالا.
3. انتهای سیلندر نوسانی: مکانیسم‌های چرخاننده و چرخشی برای کاهش تنش پیچشی روی خطوط هوا.
4. اتوماسیون عمومی: واحدهای پنوماتیک با نوسانات مکرر و چرخش متناوب.
|
اتصالات چرخشی KS / KX |
اتصالات فشاری استاندارد KQ |
|
مجهز به بلبرینگ، پشتیبانی از چرخش 360 درجه، گشتاور کم |
بدون یاتاقان، غیر قابل چرخش |
|
برای محورهای چرخشی / نوسانی طراحی شده است |
برای لوله کشی ثابت ثابت |
|
هزینه واحد بالاتر |
اقتصادی، کم هزینه |
• نوسان کم سرعت (≤500 دور در دقیقه) →KS، هزینه-عملکرد بهتر
• چرخش مداوم با سرعت بالا (> 500 دور در دقیقه) →KX، بلبرینگ دوگانه برای عمر طولانی تر
• محیط های بدون مس و حساس به خلاء → KS / KX را ترجیح دهید
