آرنج نر یونیورسال شاخه سری KQ2Z

اتصالات فشاری چند پورت SOLH KQ2Z، شکاف پنوماتیک معادل SMC KQ2Z. چهار نوع فرعی: 1 در 2، KQ2ZF قابل انباشته، KQ2ZD 1 در 4 و KQ2ZT 1 در 6. بدنه PBT با نخ برنجی با روکش نیکل، سازگار با لوله های PU/PA برای مدارهای خلاء و فشار مثبت. Richge Technology سهام پایدار و تولید قابل اعتماد را برای اتوماسیون توزیع هوا ارائه می دهد.

ارسال استعلام

توضیحات محصول

اتصالات فشاری منیفولد چند پورت سری KQ2Z | اسپلیترهای پنوماتیک معادل SMC KQ2Z

نام تجاری: SOLH توسط Richge Technology | اتصالات تک لمسی منیفولد پنوماتیک چند خروجی KQ2Z

1. بررسی اجمالی محصول

سری KQ2Z متعلق به خانواده اتصالات پنوماتیک تک لمسی SOLH KQ2 است. این اتصالات منیفولد چند شاخه رزوه ای نر است که دارای ورودی هوا و چندین خروجی لوله به طور همزمان است. طراحی فشار به اتصال برای درج و برداشتن لوله بدون ابزار، که برای توزیع متمرکز هوا در سیستم‌های پنوماتیک استفاده می‌شود. چهار مدل فرعی موجود:

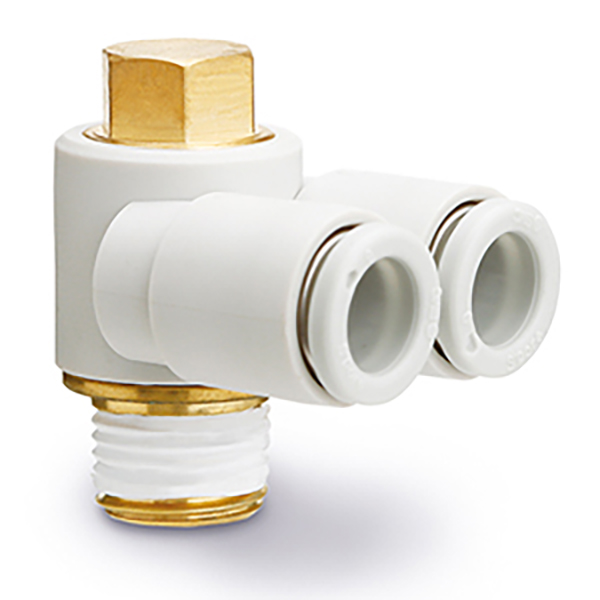

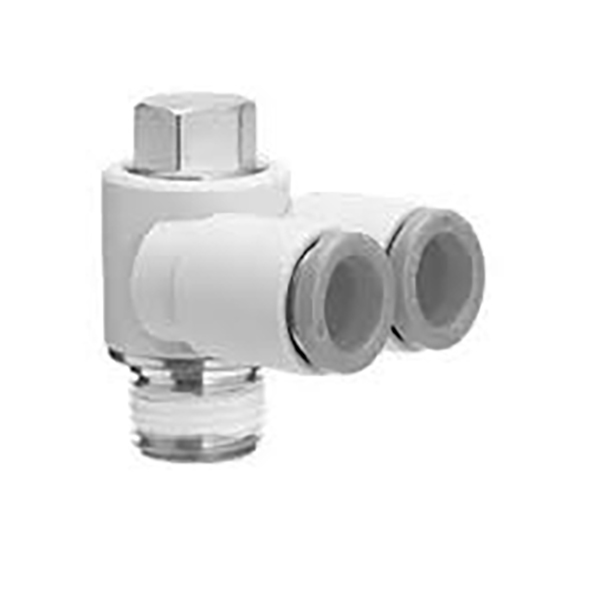

KQ2Z: 1 در 2 خروجی دو پورت، نصب شش گوش خارجی

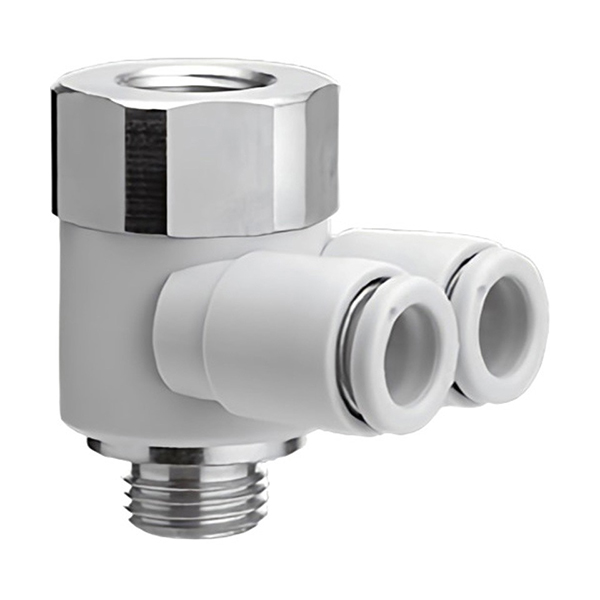

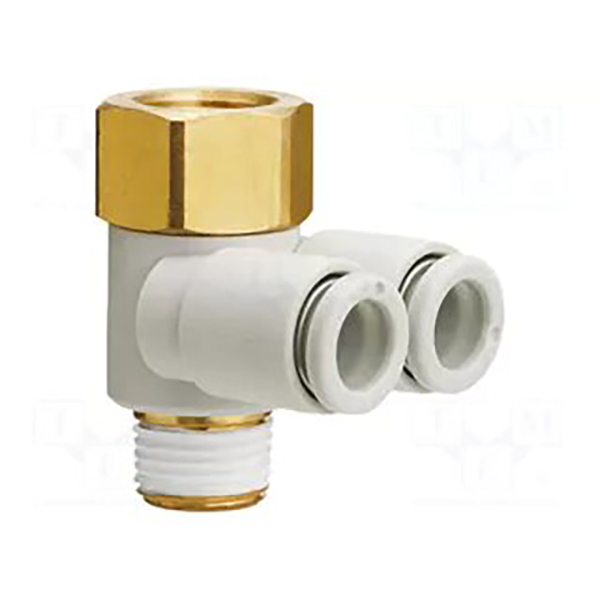

KQ2ZF: منیفولد قابل انباشته 1 در 2 بیرونی، رزوه مادگی Rc بالایی برای آبشاری منیفولدهای اضافی

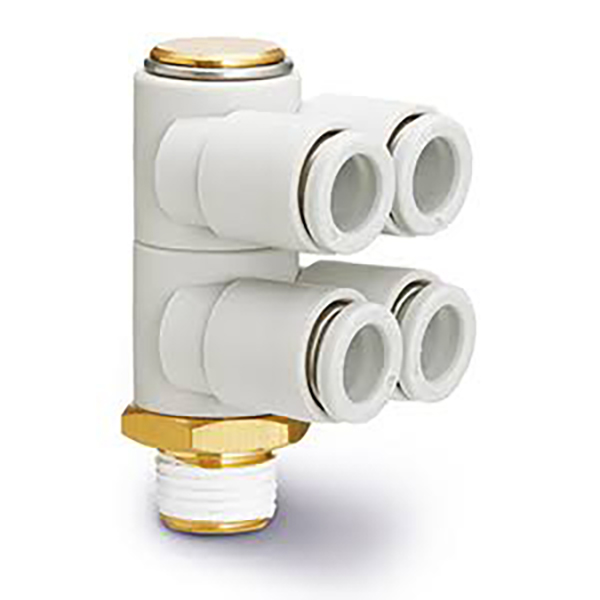

KQ2ZD: منیفولد چهار طرفه 1 در 4 بیرونی

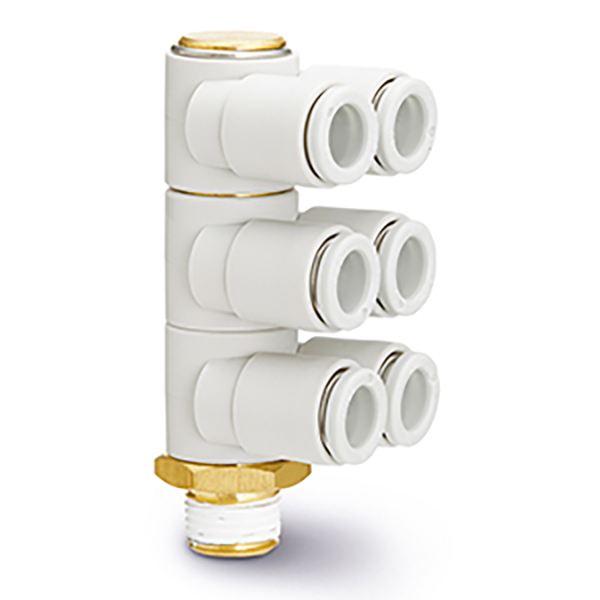

KQ2ZT: منیفولد انشعاب 1 در 6 بیرونی

مزایای اصلی: طراحی منیفولد فشرده برای صرفه جویی در فضای نصب. بدنه PBT با نخ برنجی با روکش نیکل. سازگار با لوله های پنوماتیک PU / PA، برای مدارهای فشار مثبت و خلاء کار می کند. جایگزینی مستقیم برای اتصالات SMC KQ2Z اصلی.

2. توضیح کد مدل

فرمت: KQ2Z □□ - □□S

KQ2Z: کد سری برای اتصالات منیفولد شاخه چند پورت
□□: قطر بیرونی لوله ΦD (04=4mm،06=6mm،08=8mm،10=10mm،12=12mm)

پسوند:

01S02S/03S/04S: نخ مخروطی نر Imperial R (1/8، 1/4، 3/8، 1/2 اینچ)
M5: نخ متریک نر M5×0.8

KQ2ZF: نسخه قابل انباشته شدن، نخ نر R پایین + نخ ماده Rc بالایی. چندین KQ2ZF را می توان از سر به انتها متصل کرد تا مقدار خروجی افزایش یابد.

3. لیست کامل مدل

3.1 KQ2Z (1 در 2 خروجی، پایه شش گوش خارجی)

مدل	موضوع نر R	لوله ΦD
KQ2Z04-01S	R1/8	4
KQ2Z04-M5	M5×0.8	4
KQ2Z06-01S	R1/8	6
KQ2Z06-02S	R1/4	6
KQ2Z06-03S	R3/8	6
KQ2Z08-01S	R1/8	8
KQ2Z08-02S	R1/4	8
KQ2Z08-03S	R3/8	8
KQ2Z10-02S	R1/4	10
KQ2Z10-03S	R3/8	10
KQ2Z12-03S	R3/8	12
KQ2Z12-04S	R1/2	12

3.2 KQ2ZF (نوع انباشته شده 1 در 2 بیرونی، رشته R + Rc)

مدل	موضوع R/RC	لوله ΦD
KQ2ZF04-M5	M5×0.8	4
KQ2ZF04-01S	R1/8	4
KQ2ZF06-01S	R1/8	6
KQ2ZF06-02S	R1/4	6
KQ2ZF08-01S	R1/8	8
KQ2ZF08-02S	R1/4	8
KQ2ZF10-02S	R1/4	10
KQ2ZF10-03S	R3/8	10
KQ2ZF12-03S	R3/8	12
KQ2ZF12-04S	R1/2	12

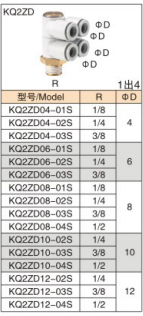

3.3 KQ2ZD (1 در 4 خروجی)

مدل	موضوع نر R	لوله ΦD
KQ2ZD04-01S	R1/8	4
KQ2ZD04-02S	R1/4	4
KQ2ZD04-03S	R3/8	4
KQ2ZD06-01S	R1/8	6
KQ2ZD06-02S	R1/4	6
KQ2ZD06-03S	R3/8	6
KQ2ZD08-01S	R1/8	8
KQ2ZD08-02S	R1/4	8
KQ2ZD08-03S	R3/8	8
KQ2ZD08-04S	R1/2	8
KQ2ZD10-02S	R1/4	10
KQ2ZD10-03S	R3/8	10
KQ2ZD10-04S	R1/2	10
KQ2ZD12-02S	R1/4	12
KQ2ZD12-03S	R3/8	12
KQ2ZD12-04S	R1/2	12

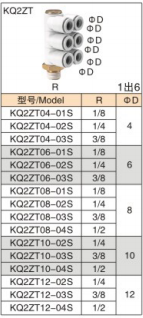

3.4 KQ2ZT (1 در 6 خروجی)

مدل	موضوع نر R	لوله ΦD
KQ2ZT04-01S	R1/8	4
KQ2ZT04-02S	R1/4	4
KQ2ZT04-03S	R3/8	4
KQ2ZT06-01S	R1/8	6
KQ2ZT06-02S	R1/4	6
KQ2ZT06-03S	R3/8	6
KQ2ZT08-01S	R1/8	8
KQ2ZT08-02S	R1/4	8
KQ2ZT08-03S	R3/8	8
KQ2ZT08-04S	R1/2	8
KQ2ZT10-02S	R1/4	10
KQ2ZT10-03S	R3/8	10
KQ2ZT10-04S	R1/2	10
KQ2ZT12-02S	R1/4	12
KQ2ZT12-03S	R3/8	12
KQ2ZT12-04S	R1/2	12

4. مواد و مشخصات فنی

مورد	پارامتر
جنس بدنه	پلاستیک مهندسی PBT، مقاومت بالا و مقاومت در برابر ضربه
جزء موضوع	برنج با روکش نیکل، ضد زنگ و مقاوم در برابر خوردگی
حلقه مهر	لاستیک نیتریل NBR
لوله های سازگار	لوله PU، لوله پنوماتیک نایلون PA
فشار کاری	0~1.0MPa، قابل استفاده برای فشار منفی خلاء
دمای عملیاتی	-20℃ ~ +60℃
روش اتصال	اتصالات فشاری؛ حلقه انتشار را فشار دهید تا لوله را وارد یا خارج کنید

5. سناریوهای کاربردی

• ماشین آلات اتوماسیون، آرایه های فنجان مکش رباتیک: توزیع چند مسیره منبع هوا، جایگزینی بلوک های منیفولد سنتی و صرفه جویی در ردپای نصب

• تامین هوای هماهنگ برای سیلندرهای متعدد، لوله کشی متمرکز در اطراف جزایر سوپاپ فشرده

• KQ2ZF را می توان به صورت سری انباشته کرد تا مقدار خروجی در صورت تقاضا افزایش یابد، مونتاژ منیفولد انعطاف پذیر

• جایگزینی واردات، جایگزینی برای اتصالات منیفولد سری SMC KQ2Z

6. نکات نصب

• انتهای لوله را به صورت عمودی صاف برش دهید، لوله را به طور کامل در قسمت پایین اتصالات قرار دهید تا آب بندی قابل اعتمادی داشته باشید.

• مقدار کمی نوار PTFE را روی نخ های نر بپیچید، گشتاور سفت کننده متوسطی اعمال کنید تا از ترک خوردن بدنه پلاستیکی جلوگیری کنید.

• برداشتن لوله: حلقه آزاد کننده سفید را فشار دهید و لوله را همزمان به بیرون بکشید.

• برای کاربرد آبشاری KQ2ZF، آب بندی رزوه را تضمین کنید. پس از انباشتن چند مرحله ای از فشار نامی تجاوز نکنید.
