نام تجاری: SOLH توسط Richge Technology | SMC KQ2X / KQ2XD جایگزینی کاهش دهنده Y & 4 طرفه فشاری اسپلیتر
 |
 |

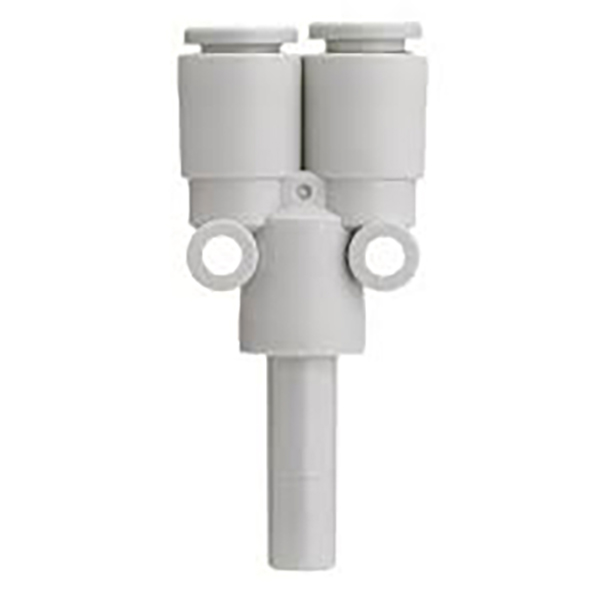

سری KQ2X: کاهش دهنده نوع Y، 1 در 2 خروجی
KQ2X یک اتصال فشاری 1 به 2 به شکل Y است. پورت ② یک پورت تک ساقه است. پورت ① از دو پورت فشار ورودی یکسان تشکیل شده است. این یک جریان هوای ورودی را به دو خروجی با قطر مساوی با اندازه‌های مختلف لوله ورودی و خروجی تقسیم می‌کند و کاهش و انشعاب خط لوله برای مدارهای پنوماتیکی و توزیع خط خلاء را درک می‌کند.
مواد: بدنه پلاستیکی PBT، حلقه های آب بندی NBR. سازگار با لوله پنوماتیک PU / PA. مونتاژ سریع فشار برای اتصال، بدون نیاز به نوار PTFE.

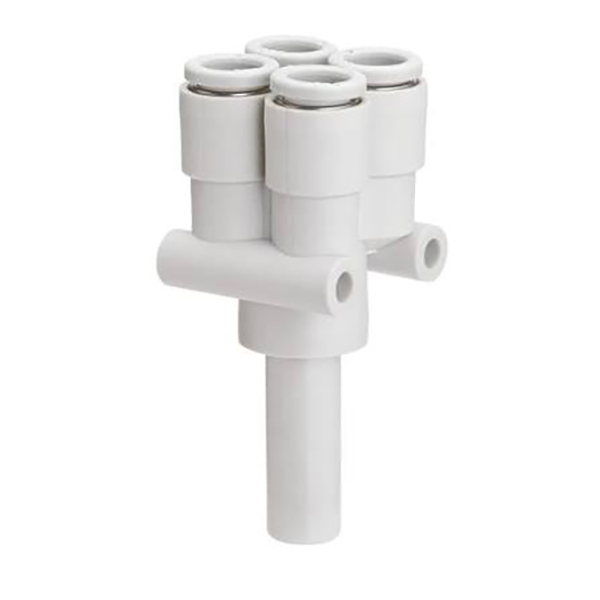

سری KQ2XD: تقسیم کننده 4 طرفه Cross Type، 1 در 4 Out
KQ2XD یک اتصال فشاری چند پورت کاهش دهنده 1 به 4 است. پورت ② یک پورت تک ساقه است. پورت ① چهار پورت فشار ورودی یکسان را فراهم می کند. این یک منبع هوا را به چهار شاخه با قطر مساوی با طراحی کاهش می دهد و باعث صرفه جویی در فضای نصب می شود. ایده آل برای خلاء مینیاتوری چند ایستگاهی یا توزیع پنوماتیک.
مواد مشابه KQ2X: بدنه PBT + مهر و موم NBR، ساختار فشاری، سازگار با لوله هوای PU و نایلونی.
سری KQ2X
فرمت: KQ2XXX-XX
دو رقم اول: لوله OD دو پورت شاخه (پورت ①)
دو رقم آخر: قطر بیرونی ساقه درگاه ورودی اصلی (درگاه ②)
مثال: KQ2X04-06 → پورت ①: دو × Φ4 پورت فشاری. پورت ②: ساقه Φ6
|
مدل |
پورت ① شاخه لوله OD (میلی متر) |
پورت ② OD ساقه اصلی (mm) |
|
KQ2X23-04 |
3.2 |
4 |
|
KQ2X04-06 |
4 |
6 |
|
KQ2X06-08 |
6 |
8 |
|
KQ2X08-10 |
8 |
10 |
|
KQ2X10-12 |
10 |
12 |
سری KQ2XD
فرمت: KQ2XDXX-XX
دو رقم اول: لوله OD چهار پورت شاخه (پورت ①)
دو رقم آخر: قطر بیرونی ساقه درگاه ورودی اصلی (درگاه ②)
مثال: KQ2XD04-06 → چهار پورت × Φ4 در پورت ①; پورت ②: ساقه Φ6
|
مدل |
پورت ① شاخه لوله OD (میلی متر) |
پورت ② OD ساقه اصلی (mm) |
|
KQ2XD04-06 |
4 |
6 |
|
KQ2XD06-08 |
6 |
8 |
|
مورد |
پارامتر |
|
رسانه قابل اجرا |
هوای فشرده، خلاء؛ برای سیالات بسیار خورنده نیست |
|
فشار عملیاتی |
-100kPa (خلاء) ~ 1.0MPa |
|
دمای عملیاتی |
0℃ ~ +60 ℃ |
|
جنس بدنه |
PBT |
|
مواد مهر و موم |
لاستیک نیتریل NBR |
|
لوله های سازگار |
لوله PU، لوله نایلون PA |
• لوله را به صورت مربع و عمودی برش دهید، تا زمانی که بنشینید، آن را به طور کامل در اتصال قرار دهید.
• برای برداشتن لوله: ابتدا حلقه آزاد را فشار دهید، سپس لوله را بیرون بکشید.
• KQ2X: 1 ورودی، 2 خروجی (شکاف دو طرفه نوع Y)
• KQ2XD: 1 ورودی، 4 خروجی (شکاف چهار طرفه)
• توزیع مدار خلاء برای فنجان های مکش متعدد در اتوماسیون
• شاخه پنوماتیک برای جیگ های کوچک، 3C و تجهیزات بسته بندی
• منیفولد فشرده برای ماژول های خلاء مینیاتوری چند ایستگاهی
• جدا شدن خط هوای افکتور انتهایی روباتیک با کاهش ردپای
