اتصالات فشاری چند پورت سری Y-Type KQ2U / KQ2UD

اتصالات فشاری چند پورت SOLH KQ2U / سری KQ2UD | کانکتور منیفولد پنوماتیک

نام تجاری: SOLH توسط Richge Technology | SMC KQ2U / KQ2UD معادل Y چند خروجی اتصال تک لمسی

1. بررسی اجمالی محصول

     KQ2U یک اسپلیتر فشاری 1 در 2 بیرونی نوع Y است. KQ2UD منیفولد فشاری 1 در 4 بیرونی نوع Y است. هر دو متعلق به سری اتصالات پنوماتیک تک لمسی SOLH KQ2 هستند. ساخته شده با بدنه PBT و نخ نر برنجی با روکش نیکل. اتصال مستقیم برای لوله هوای PU، نوار PTFE لازم نیست. طراحی شده برای تقسیم مدار هوا 1 به 2 / 1 به 4، کاملاً قابل تعویض با SMC KQ2U / KQ2UD. به طور گسترده در تجهیزات اتوماسیون، فنجان های مکش خلاء و توزیع هوای محرک پنوماتیک استفاده شده است.

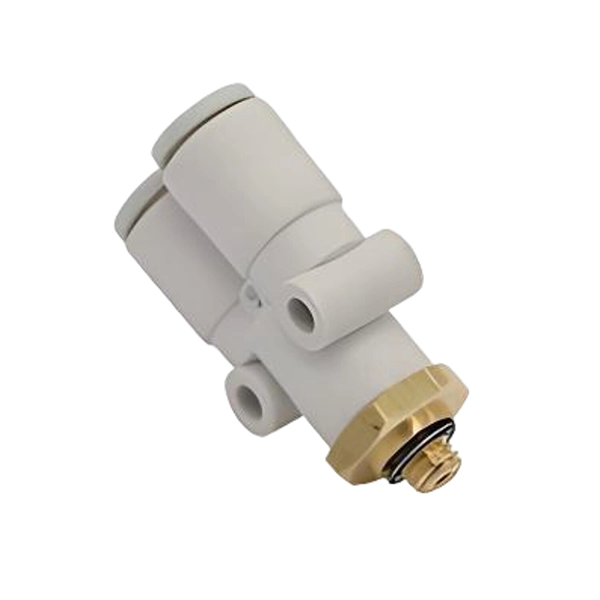

     KQ2U: 1 ورودی، 2 خروجی (Y-شکل 1 تا 2 تقسیم)

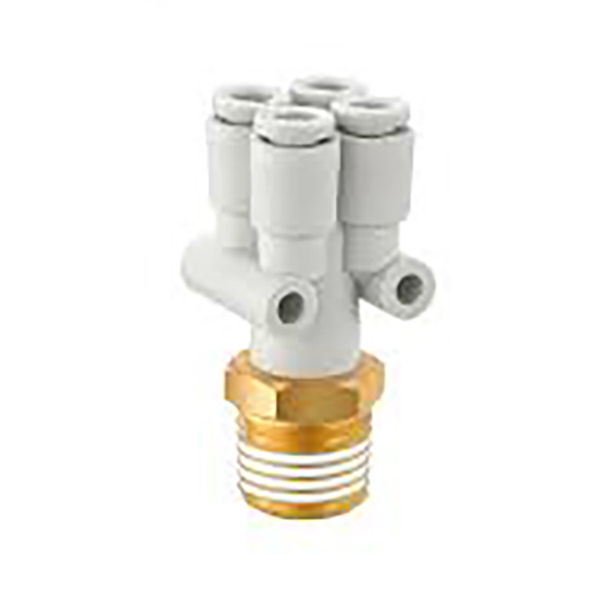

     KQ2UD: 1 ورودی، 4 خروجی (Y-شکل 1 تا 4 تقسیم)

2. قوانین نامگذاری مدل

2.1 KQ2U (شکاف Y 1 در 2 بیرون)

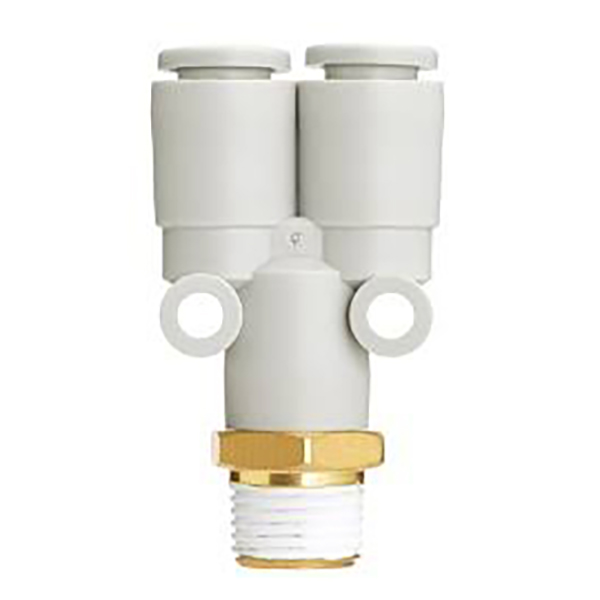

  1.نسخه نخ نر KQ2Uxx-xxS مثال: KQ2U06-02S
     KQ2U: اتصالات 1 در 2 خروجی نوع Y
     06: لوله OD پورت های خروجی Φ6mm
     02S: نخ مخروطی نر R1/4 (نخ مخروطی نر S = R)
     کد موضوع: 01S=R18، 02S=R1/4، 03S=R3/8، 04S=R1/2

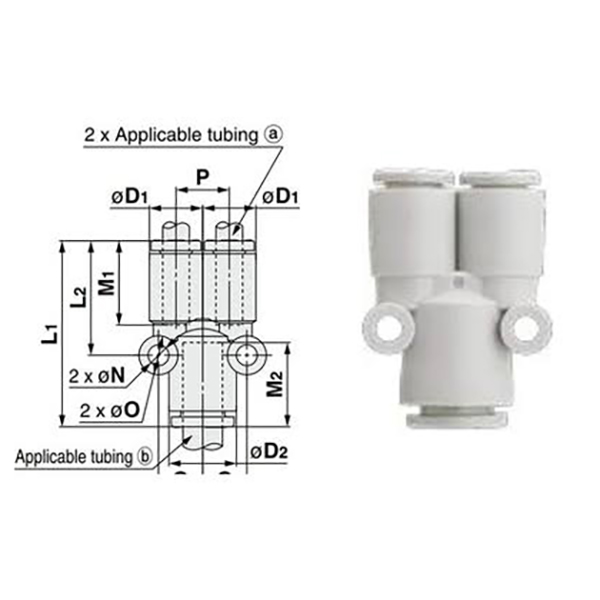

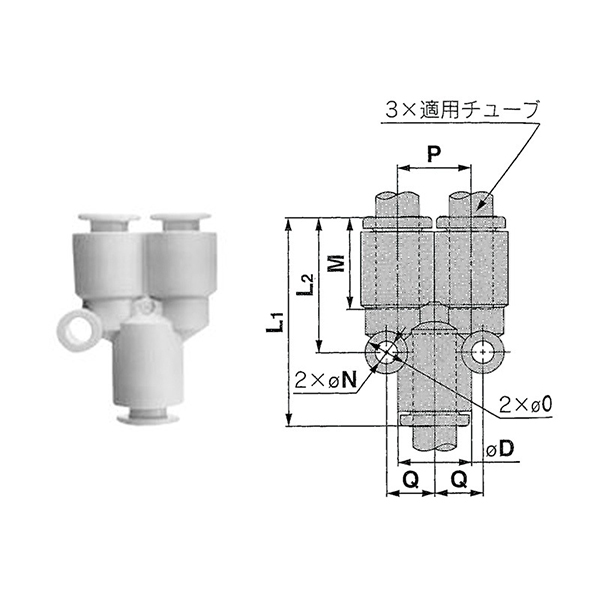

  2. لوله با قطر مساوی نسخه KQ2Uxx-00 مثال: KQ2U08-00
     ورودی و دو خروجی لوله OD یکسانی دارند، همه Φ8mm

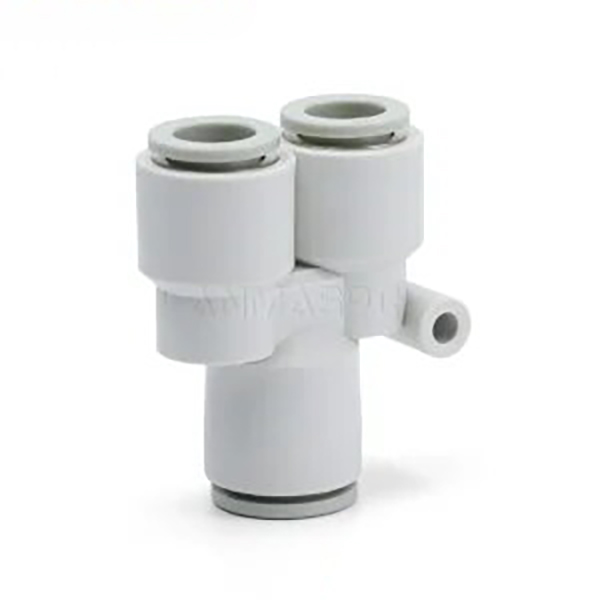

  3. نسخه کاهنده مستقیم KQ2Uxx-yy مثال: KQ2U04-06
     دو خروجی Φ4; ورودی اصلی Φ6، تقسیم قطرهای مختلف کاهش می دهد

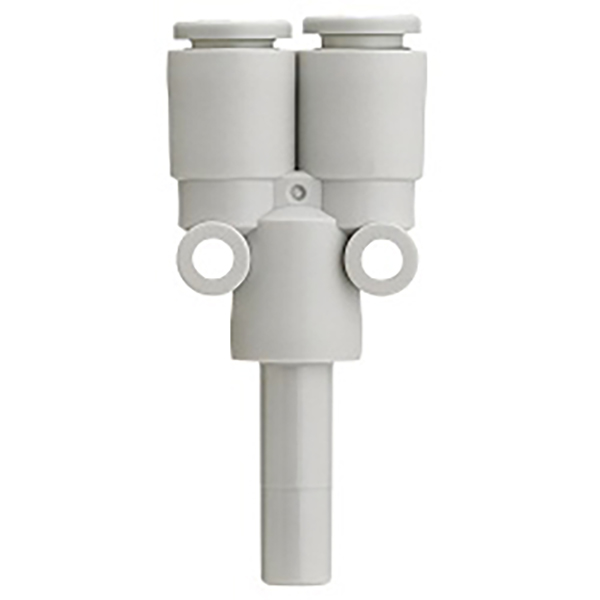

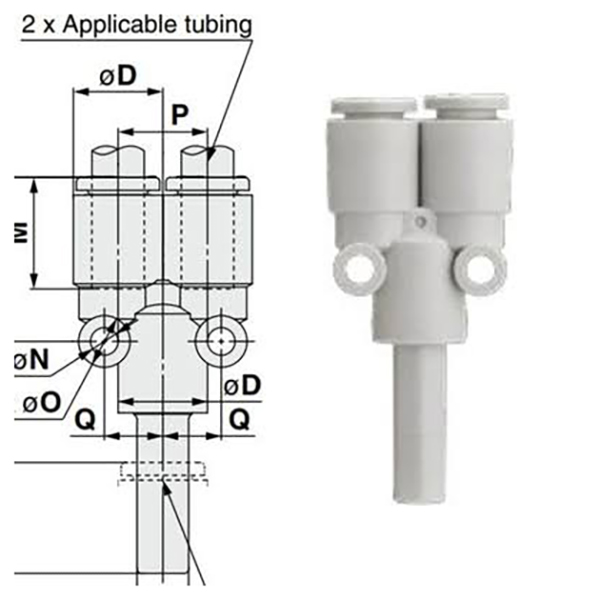

 4. دوشاخه خاردار نسخه KQ2Uxx-99
     ساقه پلاگین سفت و سخت پلاستیکی در پایین، وارد درگاه فشاری زن برای تقسیم 1 در 2 بیرونی می شود

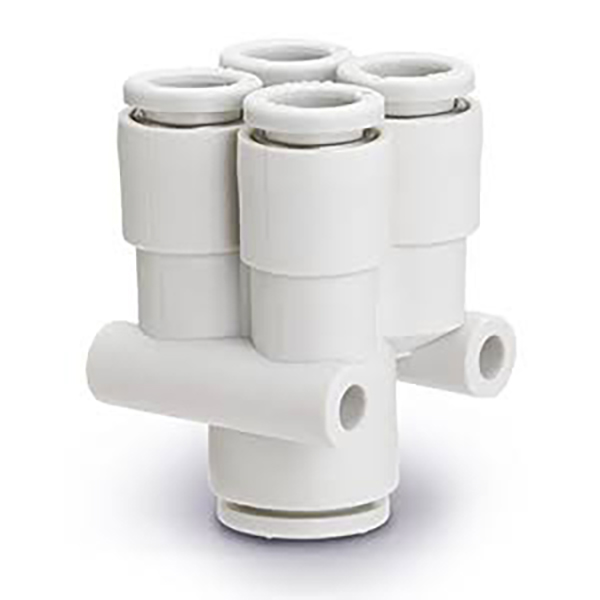

2.2 KQ2UD (منیفولد Y 4 بیرونی 1 در)

  1. نسخه نخ نر KQ2UDxx-xxS مثال: KQ2UD08-03S
     ورودی رزوه نر R38، چهار خروجی برای لوله Φ8

  2. نسخه لوله کاهنده KQ2UDxx-yy مثال: KQ2UD04-06
     چهار خروجی Φ4، ورودی اصلی Φ6، توزیع کاهنده چند پورت

3. جدول خلاصه مشخصات

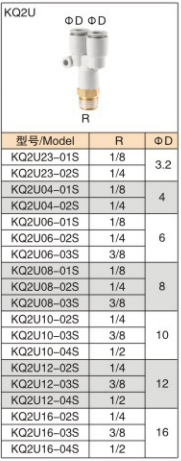

3.1 KQ2U (شکاف Y 1 در 2 بیرون)

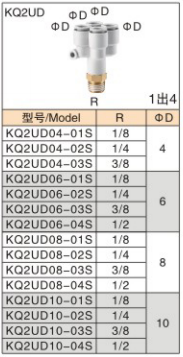

3.2 KQ2UD (منیفولد Y 4 بیرونی 1 در)

4. مشخصات فنی عمومی

5. ویژگی های محصول

     • مونتاژ فشار سریع: لوله برای آب بندی فوری وارد شده است. یقه رهاسازی سفید را فشار دهید تا لوله را بردارید، کارایی مونتاژ را تا حد زیادی بهبود بخشد.

     • توزیع هوای چند مسیره: KQ2U برای تقسیم 1 به 2، KQ2UD برای تقسیم 1 به 4. توزیع متمرکز منبع هوا برای ساده کردن مسیریابی هوا.

     • گزینه کاهش در دسترس: نسخه های با قطر برابر و کاهش دهنده برای اتصال با اندازه های مختلف لوله.

     • آب بندی رزوه قابل اعتماد: نخ نر برنجی با روکش نیکل با مقاومت در برابر خوردگی و استحکام مکانیکی بالا.

     • اندازه فشرده: ردپای کوچک برای فضای نصب محدود، که به طور گسترده در ماژول‌های دستکاری‌کننده، جیگ و مکنده استفاده می‌شود.

6. برنامه های کاربردی معمولی

     • تقسیم آرایه فنجان خلاء (چند فنجان مکنده به صورت تک منبع خلاء مشترک)

     • تامین هوای چند سیلندر برای وسایل اتوماسیون

     • مدارهای پنوماتیک برای ماشین آلات بسته بندی، تجهیزات 3C و ماشین های قالب گیری تزریقی

     • تقسیم خط هوا برای بازرسی پنوماتیک و جگ های آزمایشی

7. نکات نصب

     • لوله ها را به صورت عمود برش دهید، بدون فرز. سوراخ ها ممکن است حلقه آب بندی را خراش دهند و باعث نشت هوا شوند.

     • لوله را به طور کامل به پایین فشار دهید و مطمئن شوید که لوله قفل یقه را آزاد کنید.

     • نه برای آب، روغن یا مایعات خورنده قوی. فقط برای سرویس هوای فشرده و خلاء.

     • برای جلوگیری از ترک خوردن پلاستیک از خم شدن مکرر در ریشه مفصل خودداری کنید.
