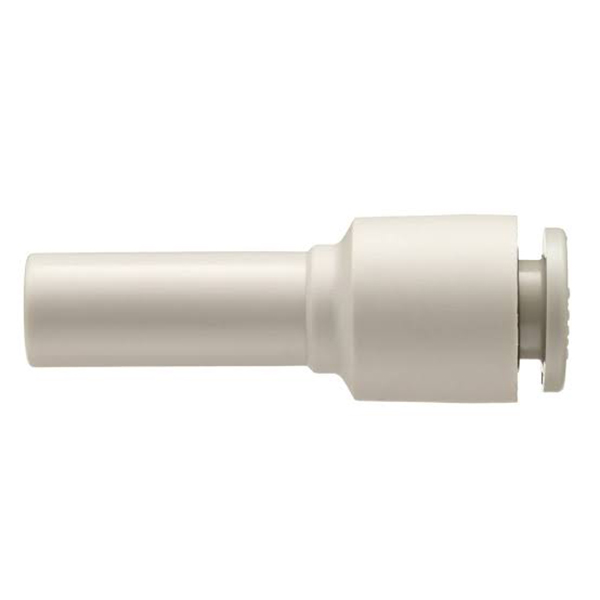

KQ2R Push Fit Female End Cap Plastic

اتصالات فشاری مستقیم کاهنده KQ2R یک کوپلر لوله با قطر متفاوت از سری KQ2 است که به عنوان جایگزینی برای SMC KQ2R ساخته شده است. هر دو طرف دارای پورت های استاندارد تک لمسی برای اتصال دو لوله هوا با قطرهای خارجی متفاوت هستند. گذرگاه داخلی مخروطی آن افت فشار کمتری را نسبت به ترکیب اتصالات جداگانه ایجاد می کند. ساخته شده با بدنه PBT، حلقه دستگیره فولاد ضد زنگ SUS304 و مهر و موم NBR، از هوای فشرده و سرویس خلاء از -5 تا +60 درجه سانتیگراد پشتیبانی می کند. چندین اندازه انتقال لوله Φ2~Φ16 را پوشش می دهد، که معمولاً برای اصلاح مدار پنوماتیک و تبدیل قطر خط خلاء در ماشین آلات اتوماسیون استفاده می شود.

ارسال استعلام

توضیحات محصول

فیتینگ مستقیم فشاری SOLH KQ2R | کوپلر لوله با قطر متفاوت

نام تجاری: SOLH توسط Richge Technology | SMC KQ2R معادل کاهش مستقیم اتصالات پنوماتیک با یک لمس

1. بررسی اجمالی محصول

KQ2R یک اتصال مستقیم فشاری در سری KQ2 است که به عنوان کوپلر لوله با قطرهای مختلف نیز شناخته می شود. این به طور ویژه برای اتصال خطی دو لوله هوا با قطرهای خارجی متفاوت طراحی شده است که یکی از متداول ترین لوازم جانبی کاهنده در سیستم های پنوماتیکی است.

2. توضیح مدل و ساختار

نمونه مدل: KQ2R06-08
KQ2: سری اتصالات تک لمسی نسل دوم SMC
R: کاهنده، کاهش دهنده ساختار مستقیم
06: قطر بیرونی لوله ① (میلی متر، Φ6 میلی متر)
08: قطر بیرونی لوله ② (میلی متر، Φ8 میلی متر)

ویژگی های ساختاری

• هر دو طرف از پورت های تک لمسی استاندارد KQ2 استفاده می کنند. یک سر برای لوله OD کوچک و دیگری برای لوله OD بزرگ با کانال جریان داخلی مستقیم، تحقق اتصال خطی برای لوله با قطرهای مختلف.

• انتقال مخروطی صاف در داخل کانال، افت فشار کمتر در مقایسه با مونتاژ اسپلیت (مستقیم + کاهنده جداگانه). ایده آل برای مدارهای پنوماتیک حساس به جریان و افت فشار.

بخش کد	توضیحات
KQ2R	کد سری: کاهش اتصالات فشاری مستقیم
دو رقم اول	لوله OD پورت ① (mm)
دو رقم آخر	لوله OD پورت ② (mm)

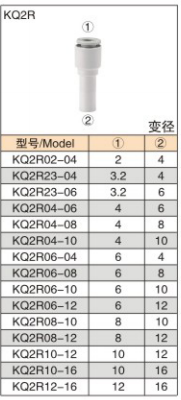

3. جدول مشخصات کامل

مدل	پورت ① لوله OD (میلی متر)	پورت ② لوله OD (میلی متر)	برنامه معمولی
KQ2R02-04	Φ2	Φ4	تجهیزات میکرو، اتصال لوله Φ2 به Φ4
KQ2R04-06	Φ4	Φ6	مدار سیلندر کوچک، اتصال لوله Φ4 به Φ6
KQ2R06-08	Φ6	Φ8	مدار شیر برقی استاندارد، Φ6 تا Φ8 (محبوب ترین)
KQ2R08-10	Φ8	Φ10	مدار جریان بالا، اتصال لوله Φ8 به Φ10
KQ2R10-12	Φ10	Φ12	مدار اصلی تامین هوا، اتصال لوله Φ10 به Φ12
KQ2R12-16	Φ12	Φ16	خط تنه اصلی جریان بزرگ، اتصال لوله Φ12 تا Φ16

4. مشخصات فنی عمومی (سازگار با سری کامل KQ2)

مورد	پارامتر
سیال قابل استفاده	هوای فشرده، خلاء، آب تمیز (غیر انجماد)
فشار عملیاتی	-100kPa (خلاء) ~ 1.0MPa
فشار ترکیدگی	3.0 مگا پاسکال @ دمای محیط 23 درجه سانتیگراد
دمای عملیاتی	-5℃ ~ +60℃؛ 0 ~ 40 ℃ برای متوسط آب
لوله های سازگار	لوله PU، لوله نایلون، لوله نایلون نرم، لوله PTFE FEP/PFA
مواد	بدنه PBT + گیره فولادی ضد زنگ SUS304 + حلقه مهر و موم لاستیکی نیتریل NBR

5. رهنمودهای انتخاب و عملیات

قانون انتخاب: KQ2R را برای اتصال خطی دو لوله OD مختلف انتخاب کنید، بدون نیاز به اتصالات ترکیبی اضافی.

• انتهای لوله باید صاف و بدون سوراخ بریده شود. لوله را به طور کامل تا زمانی که صدای "کلیک" شنیده شود وارد کنید تا از نشت هوا جلوگیری شود.

• برای جدا کردن: یقه رها را روی پورت فشار دهید و لوله را به سمت بیرون بکشید. با نیروی بی رحمانه نکشید

• افت فشار با اختلاف قطر بیشتر افزایش می یابد. ترجیح دادن مدل هایی با اختلاف قطر کم در شرایط جریان بالا.

6. سناریوهای کاربردی معمولی

• انتقال قطر لوله: لوله اصلی Φ8 را از طریق KQ2R06-08 به لوله Φ6 تبدیل کنید تا سیلندرهایی با اندازه های مختلف بدون آداپتور اضافی مطابقت داشته باشد.

• مقاوم سازی دستگاه: لوله Φ6 تجهیزات قدیمی را با لوله Φ8 دستگاه جدید برای سازگاری وصل کنید، نیازی به تعویض کامل لوله نیست.

• اتصال مدار خلاء: دو خط وکیوم با قطرهای مختلف. طراحی کم نشتی سطح خلاء را ثابت نگه می دارد.
