اتصالات فشاری مستقیم سری KQ2N

اتصالات فشاری مستقیم به سبک ساقه KQ2N کانکتورهای پنوماتیکی تک لمسی هستند که به عنوان جایگزینی برای سری SMC KQ2N طراحی شده اند. این اتصالات با نخ نر، ساقه با قطر برابر و انواع ساقه کاهش‌دهنده، از مونتاژ سریع لوله بدون ابزار برای لوله‌های PU و PA پشتیبانی می‌کنند. مناسب برای خطوط لوله هوای فشرده و خلاء در تجهیزات اتوماسیون، جابجایی رباتیک و کاربردهای فیکسچر پنوماتیک. بدنه PBT همراه با رزوه های برنجی با روکش نیکل، آب بندی پایداری را در دمای کاری 0 تا 60 درجه سانتیگراد ارائه می دهد.

ارسال استعلام

توضیحات محصول

اتصالات فشاری مستقیم سری SOLH KQ2N | کانکتور مستقیم پنوماتیک نوع ساقه

نام تجاری: SOLH توسط Richge Technology | اتصالات تک لمسی مستقیم ساقه معادل SMC KQ2N

1. بررسی اجمالی محصول

KQ2N یک اتصالات پنوماتیک مستقیم به سبک ساقه است. یک سر نخ یا ساقه نر است، سر دیگر لوله هوای PU/PA را می پذیرد. این یک جایگزین مستقیم برای اتصالات تک لمسی سری SMC KQ2N است. به طور گسترده در مدارهای پنوماتیک و خطوط لوله خلاء استفاده می شود. نصب بدون ابزار، به سادگی یقه آزاد را فشار دهید تا لوله را به سرعت وارد یا خارج کنید.

چهار نوع ساختاری موجود:

نوع ساقه نخ نر (نخ M: M5)

نوع ساقه نخ نر (امپریال تاپر R thread: 1/8,1/4,3/8)

• ساقه مستقیم با قطر برابر (پسوند 99-): هر دو انتها با ساقه OD یکسان

• کاهش اتصال مستقیم ساقه: دو ساقه با قطرهای خارجی متفاوت برای انتقال اندازه

2. توضیح کد مدل

مثال: KQ2N04-M5

• KQ2N: کد سری، اتصال مستقیم نوع ساقه

• 04: قطر بیرونی لوله Φ4mm در سمت فشار وارد می شود

• M5 / 01S / 02S: مشخصات نخ نر

• -99: اتصال مستقیم ساقه با قطر برابر

• 04-06: کاهش اتصال ساقه، ①Φ4 ②Φ6

بخش کد	توضیحات
KQ2N	کد سری: اتصالات فشاری مستقیم نوع ساقه
04/06/08/10/12/16	قطر بیرونی لوله ΦD (mm)
M5	نخ متریک نر M5×0.8
01S/02S/03S	نخ مخروطی امپریال R: R1/8، R1/4، R3/8
-99	اتصالات مستقیم ساقه با قطر برابر، هر دو انتهای آن OD یکسان است
دو رقمی به عنوان مثال 04-06	کاهش اتصال ساقه: ① ورودی OD، ② خروجی OD

3. مشخصات فنی کلیدی

مورد	پارامتر
لوله قابل اجرا	لوله پلی اورتان PU، لوله نایلون PA
فشار عملیاتی	0~1.0MPa، سازگار با مدار فشار منفی خلاء
دمای عملیاتی	0℃ ~ +60 ℃
جنس بدنه	بدنه پلاستیکی؛ قسمت رزوه ای برنجی با روکش نیکل، مقاوم در برابر خوردگی
عملکرد آب بندی	آب بندی رزوه عالی
روش اتصال	فشار به داخل؛ یقه انتشار را فشار دهید تا لوله را جدا کنید

4. لیست کامل مدل

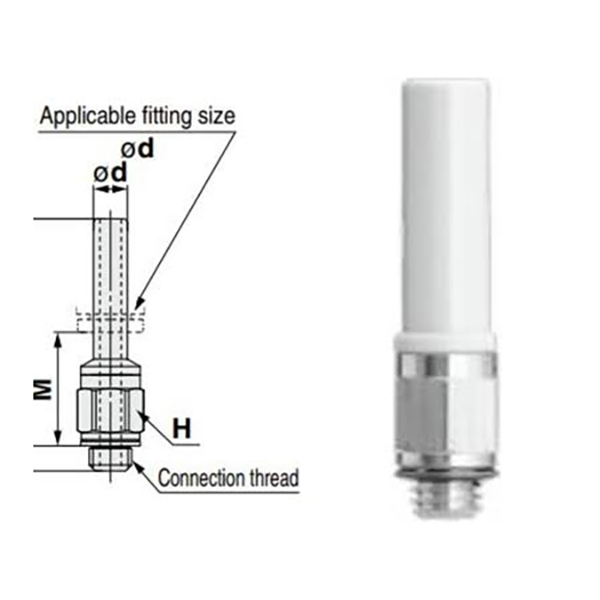

4.1 متریک M نسخه نخ نر

مدل	موضوع	لوله ΦD
KQ2N04-M5	M5×0.8	Φ4
KQ2N06-M5	M5×0.8	Φ6

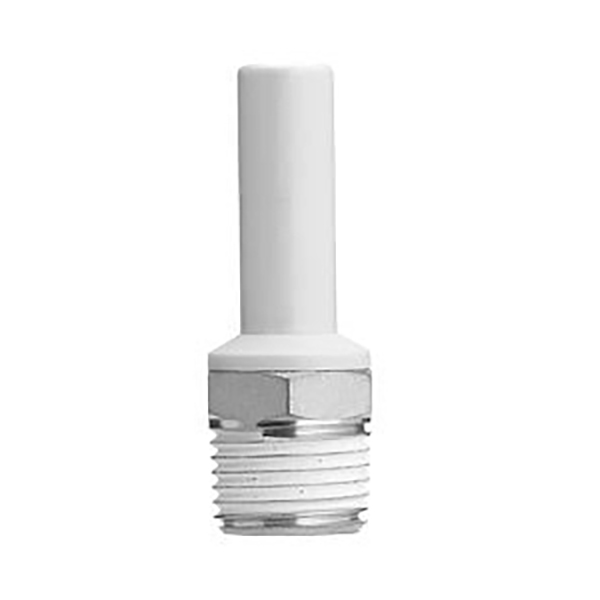

4.2 امپریال R مخروطی نسخه نخ نر

مدل	موضوع R	لوله ΦD
KQ2N04-01S	R1/8	Φ4
KQ2N06-01S	R1/8	Φ6
KQ2N06-02S	R1/4	Φ6
KQ2N08-02S	R1/4	Φ8
KQ2N08-03S	R3/8	Φ8
KQ2N10-03S	R3/8	Φ10

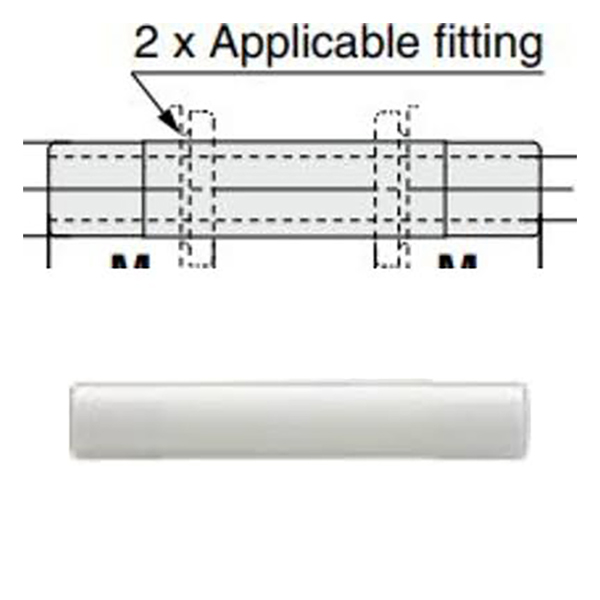

4.3 ساقه با قطر مساوی (سری 99-)

مدل	ΦD
KQ2N04-99	Φ4
KQ2N06-99	Φ6
KQ2N08-99	Φ8
KQ2N10-99	Φ10
KQ2N12-99	Φ12
KQ2N16-99	Φ16

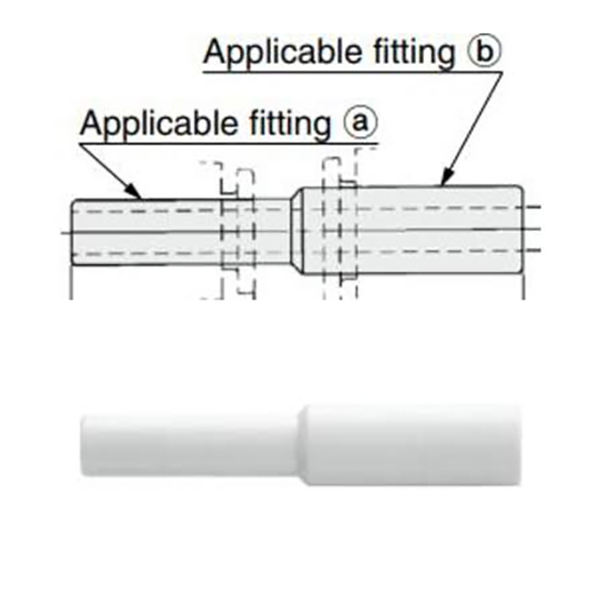

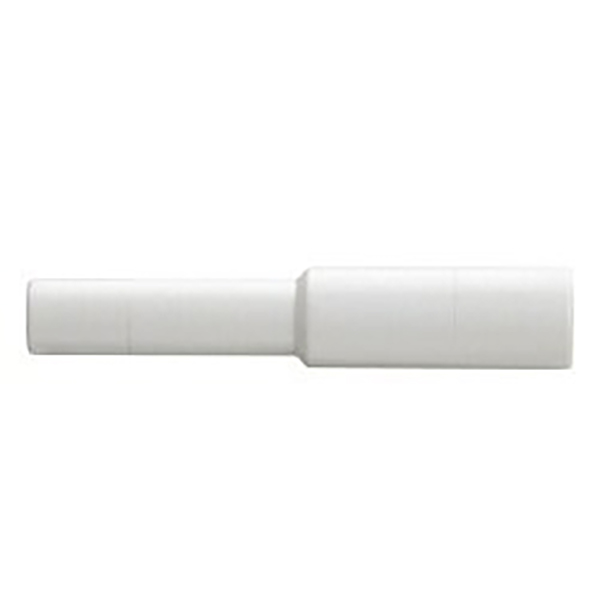

4.4 کاهش اتصال مستقیم ساقه

مدل	① OD ساقه	② OD ساقه
KQ2N04-06	Φ4	Φ6
KQ2N06-08	Φ6	Φ8
KQ2N08-10	Φ8	Φ10
KQ2N10-12	Φ10	Φ12
KQ2N12-16	Φ12	Φ16

5. ویژگی های اصلی

بدنه پلاستیکی با نخ برنجی با روکش نیکل برای مقاومت در برابر خوردگی و آب بندی قابل اعتماد نخ

• سازگار با لوله هوا پلی اورتان PU و لوله نایلون PA

فشار کاری نامی 0~1.0MPa، مناسب برای مدارهای فشار منفی خلاء

• محدوده دمای عملیاتی: 0℃ ~ +60 ℃

• مونتاژ ساده: انتهای لوله را صاف نگه دارید و مستقیماً وارد کنید. یقه رها کردن جلو را فشار دهید تا لوله را برای جداسازی بیرون بکشید

6. سناریوهای کاربردی

ماشین آلات اتوماسیون، بازوهای رباتیک، سیستم های جذب خلاء، وسایل پنوماتیک، لوله کشی کمپرسور هوا. جایگزینی مستقیم اتصالات وارداتی سری SMC KQ2N.
