نام تجاری: SOLH توسط Richge Technology | اتصالات سه راهی پنوماتیک تک لمسی KQ2D Y-Type
 |
 |
 |
سری KQ2D یک اتصالات فشاری شاخه ای از نوع Y است که متعلق به خانواده اتصالات پنوماتیک تک لمسی کامل SOLH KQ2 است. با اتخاذ طراحی فشار به اتصال بدون ابزار، یک منبع هوا را به طور موثر به دو مدار هوای موازی برای سیستم‌های پنوماتیک اتوماسیون تقسیم می‌کند.
طبقه بندی ساختاری: ساختار 1 در 2 بیرون دوشاخه Y شکل، موجود در سه نوع: سه راهی لوله Y با قطر مساوی، سه راهی با رزوه R مخروطی امپراتوری، و سه راهی Y با رزوه M ریز متریک.
مواد و سازگاری: بدنه PBT با استحکام بالا، پنجه های نگهدارنده فولاد ضد زنگ، حلقه های آب بندی لاستیکی نیتریل NBR. سازگار با لوله های پلی اورتان PU و لوله های نایلون PA، دو منظوره برای خطوط لوله فشار مثبت هوای فشرده و فشار منفی خلاء.

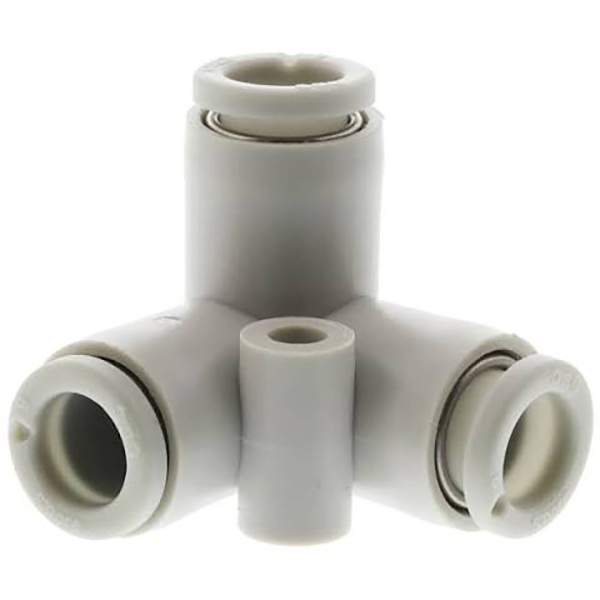

2.1 سه راهی Y با قطر مساوی (KQ2Dxx-00، بدون رزوه سه طرفه همان اندازه)
هر سه پورت دارای قطر لوله یکسان و طراحی بدون رزوه برای توزیع متعادل هوای 1 به 2 در سیستم های خط لوله با همان مشخصات هستند.
|
مدل |
قطر بیرونی لوله ΦD (mm) |
|
KQ2D04-00 |
4 |
|
KQ2D06-00 |
6 |
|
KQ2D08-00 |
8 |
|
KQ2D10-00 |
10 |
|
KQ2D12-00 |
12 |

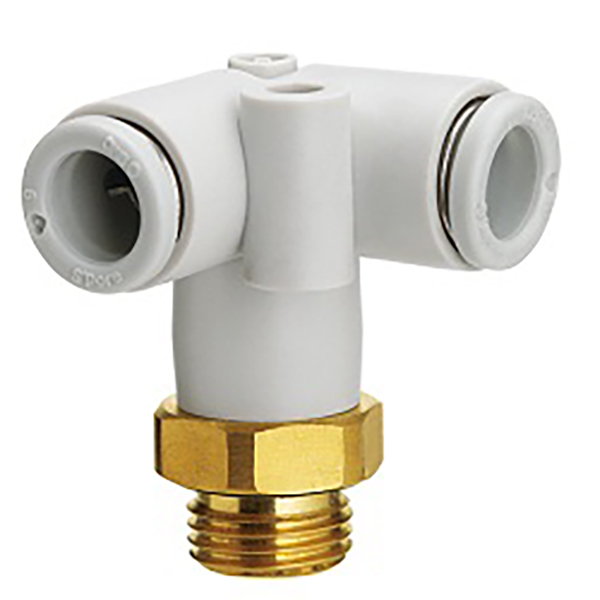

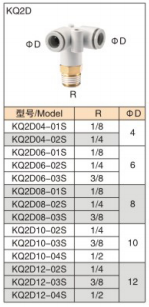

2.2 امپریال تیپر نخ ریسه R Y (ورودی رزوه پایین، خروجی های لوله دوتایی)
رزوه نر مخروطی پایین امپریال R برای ورودی منبع هوا، دو درگاه فشاری موازی بالا برای اتصال لوله، مناسب برای نصب رزوه ای و انشعاب منبع هوای ثابت.
|
مدل |
مشخصات موضوع R |
قطر بیرونی لوله ΦD (mm) |
|
KQ2D04-01S |
R1/8 |
4 |
|
KQ2D04-02S |
R1/4 |
4 |
|
KQ2D06-01S |
R1/8 |
6 |
|
KQ2D06-02S |
R1/4 |
6 |
|
KQ2D06-03S |
R3/8 |
6 |
|
KQ2D08-01S |
R1/8 |
8 |
|
KQ2D08-02S |
R1/4 |
8 |
|
KQ2D08-03S |
R3/8 |
8 |
|
KQ2D10-02S |
R1/4 |
10 |
|
KQ2D10-03S |
R3/8 |
10 |
|
KQ2D10-04S |
R1/2 |
10 |
|
KQ2D12-02S |
R1/4 |
12 |
|
KQ2D12-03S |
R3/8 |
12 |
|
KQ2D12-04S |
R1/2 |
12 |

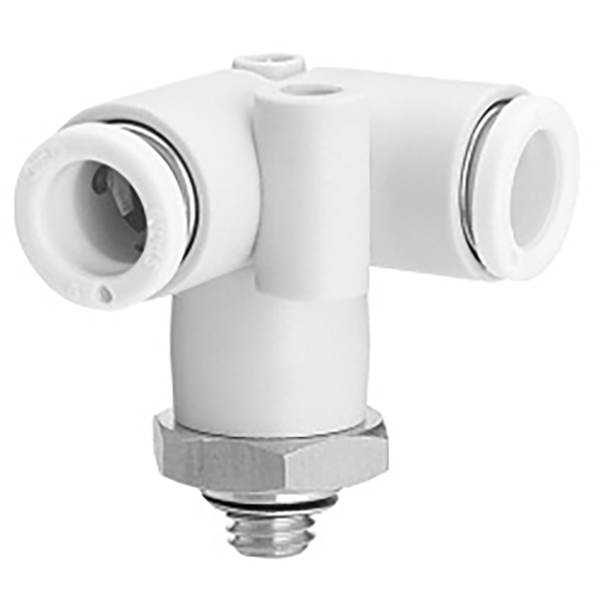

2.3 رزوه نر ریز متریک M Y سه راهی (ورودی رزوه M پایین، خروجی لوله دوتایی)
نخ نر ریز متریک با دقت پایین، ساختار فشرده برای ماژول های پنوماتیک مینیاتوری و لوله کشی تجهیزات اتوماسیون فضای کوچک.
|
مدل |
مشخصات نخ متریک |
قطر بیرونی لوله ΦD (mm) |
|
KQ2D04-M5 |
M5×0.8 |
4 |
|
KQ2D04-M6 |
M6×1.0 |
4 |
|
KQ2D06-M5 |
M5×0.8 |
6 |
|
KQ2D06-M6 |
M6×1.0 |
6 |
|
مورد |
پارامتر |
|
لوله های سازگار |
لوله پلی اورتان PU، لوله پنوماتیک نایلون PA |
|
محدوده فشار کاری |
خلاء -100kPa ~ فشار مثبت 1.0MPa |
|
دمای عملیاتی |
0 ~ 60 ℃ |
|
مونتاژ و جداسازی قطعات |
قفل خودکار پس از قرار دادن لوله؛ حلقه آزاد کننده سفید را فشار دهید تا لوله بیرون بیاید |
|
مواد اصلی |
بدنه PBT، پنجه فولادی ضد زنگ، مهر و موم لاستیکی NBR |
• توزیع منبع هوا 1 به 2 برای خطوط تولید خودکار و مدارهای پنوماتیک ثابت
• تامین هوای همزمان دو فنجان مکش برای سیستم‌های خلاء اثرگذار انتهایی روباتیک
• تقسیم خط لوله موازی برای عملکرد همزمان دو سیلندر
• مسیریابی لوله فشرده و مرتب برای تجهیزات پنوماتیک فضای باریک
• سه راهی KQ2D نوع Y: انشعاب Y شکل صاف با دو خروجی موازی را اتخاذ می کند. دارای اغتشاش کمتر جریان هوا و افت فشار کمتر، توزیع متعادل جریان هوا را فراهم می کند. بهینه شده برای فضاهای نصب باریک و مسیریابی لوله های موازی یک طرفه، کاملا مناسب برای مکش کاپ های سنکرون دوگانه و سیستم های دو سیلندر.
• سه راهی KQ2T نوع T: سازه T شکل متعامد کلاسیک با انشعاب جانبی عمودی. طراحی شده برای انحراف خط لوله جانبی عمودی استاندارد 90 درجه، ایده آل برای طرح منظم ماشین آلات و سناریوهای انشعاب جانبی خط لوله اصلی.
• نکته انتخاب: انتخاب کنKQ2D برای فضاهای باریک و لوله های پراکنده موازی یک طرف؛ انتخاب کنیدKQ2T برای خروجی خط لوله جانبی عمودی و طرح انشعاب سنتی با زاویه راست.
