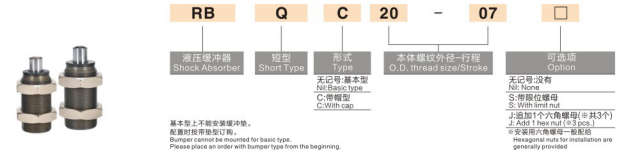

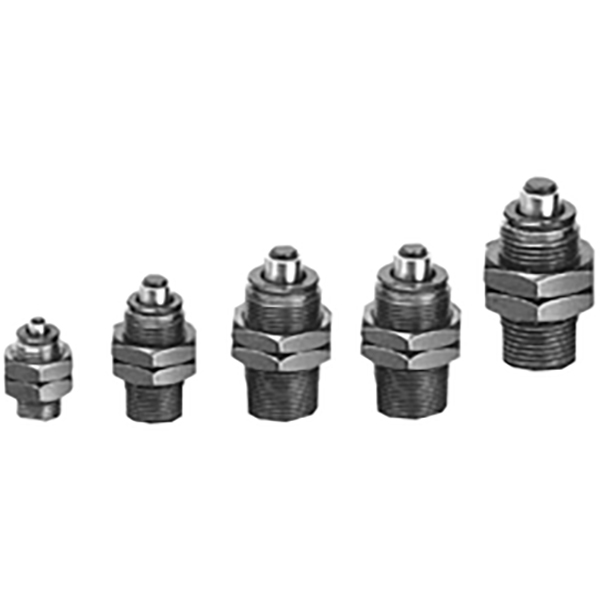

کمک فنر هیدرولیک غیر قابل تنظیم سری RBQ

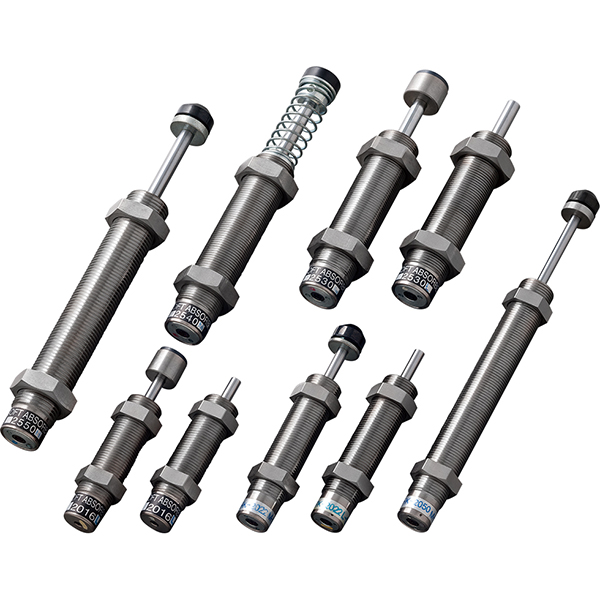

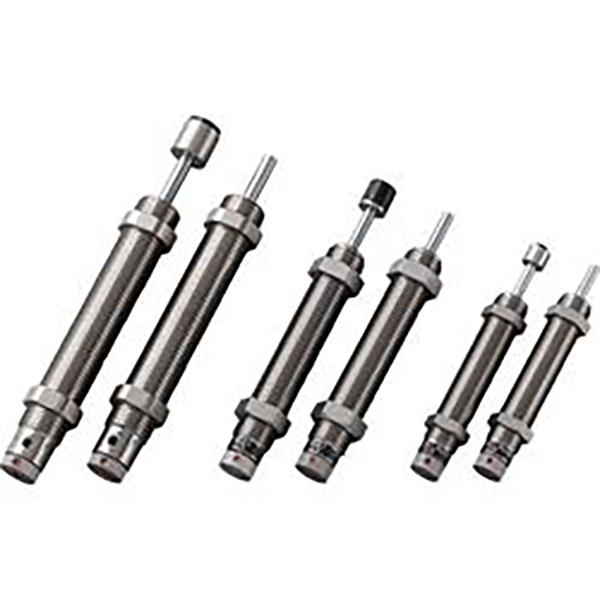

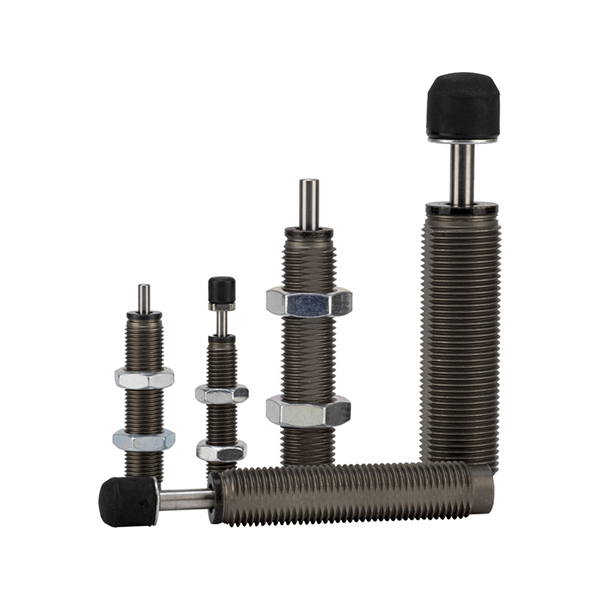

ضربه گیر هیدرولیک غیر قابل تنظیم سری SOLH RB | دمپر تعویض استاندارد SMC

نام تجاری: SOLH توسط Richge Technology | کمک فنر هیدرولیک اوریفیس ثابت SMC RB Equivalent

1. بررسی اجمالی محصول

  سری SOLH RB هستندکمک فنر هیدرولیک غیر قابل تنظیم پیروی از استاندارد SMC انرژی جنبشی ضربه را از طریق ساختار گاز متخلخل داخلی به انرژی گرمایی تبدیل می کند. بدون نیاز به تنظیم، آماده برای نصب مستقیم. به طور گسترده برای بافر انتهای ضربه، کاهش نویز و ضد برخورد سیلندرهای هوا، لغزش های خطی و مکانیسم های چرخشی استفاده می شود.

2. ویژگی های اصلی

     • بدون نیاز به تنظیم: دریچه گاز داخلی چند مرحله ای، عملکرد پایدار از بار سبک با سرعت کم تا بار سنگین با سرعت بالا پس از یک بار نصب.

     • طراحی فشرده: بدنه کوتاه با نصب رزوه ای. اجازه دهید تا 5± درجه ناهماهنگی نصب شود که می تواند انرژی نوسانی را از محرک های چرخشی جذب کند.

     • مسکن سفت و سخت: می تواند به عنوان توقف مکانیکی بدون محدودیت سخت اضافی عمل کند. فنر برگشتی توکار.

     • عمر طولانی: ساخت و ساز کاملا محصور با مهر و موم روغن برای محافظت در برابر گرد و غبار. محدوده سرعت ضربه: 0.05 ~ 5 متر بر ثانیه.

3. طبقه بندی زیر سری SOLH

4. جدول مرجع مدل محبوب RB / RBC

مدل	موضوع	سکته مغزی (میلی متر)	انرژی جذب (J)	برنامه پیشنهادی
RB0604	M6×0.75	4	0.5～0.98	میکرو سیلندر، میز اسلاید مینیاتوری
RB0805	M8×1.0	5	1.96	Φ6～سیلندر هوا Φ12
RB1006	M10×1.0	6	3.92	Φ16～سیلندر هوا Φ20
RB1412	M14×1.5	12	19.6	Φ32～سیلندر هوا Φ40
RB2015	M20×1.5	15	58.8	Φ50～سیلندر هوا Φ63
RB2725	M27×1.5	25	147	Φ80～سیلندر هوا Φ125

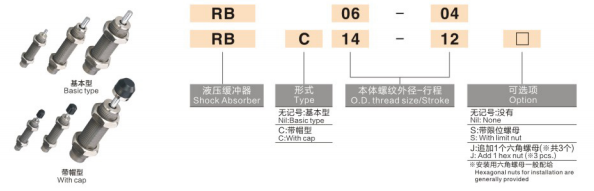

5. قانون کدگذاری مدل

  مثال: RB1412
    • RB = ضربه گیر هیدرولیک سری استاندارد
    • 14 = سایز نخ M14×1.5
    •12 = ضربه بافر 12 میلی متر

6. راهنمای انتخاب

     • محاسبه انرژی جذب: E = ½mv² + رانش × ضربه. مدلی را انتخاب کنید که انرژی نامی آن ≥ مقدار محاسبه شده باشد.

     • سکته مغزی را به درستی مطابقت دهید: ضربه بافر باید کوتاهتر از کل حرکت مکانیسم متحرک باشد تا از ضربه به پایین جلوگیری شود.

     • سرعت ضربه: محدوده کاری استاندارد 0.05～5 متر بر ثانیه برای نسخه تقویت شده برای برنامه های کاربردی با سرعت فوق العاده با ما تماس بگیرید.

     • انتخاب محیط: RBL را برای برش مایع / محیط مرطوب انتخاب کنید. RBC با درپوش را برای شرایط گرد و غبار سنگین انتخاب کنید.

     • حد ناهماهنگی: حداکثر زاویه خارج از مرکز مجاز ≤5 درجه. اگر ناهماهنگی بیش از این مقدار باشد، اتصال شناور را نصب کنید.

7. نصب و اقدامات احتیاطی

     • مقدار کمی از قفل نخ بی هوازی را روی نخ ها قرار دهید. از نوار PTFE استفاده نکنید، که ممکن است دهانه گاز را مسدود کند.

     • همراه با دو مهره قفل شش گوش به همراه یک مهره توقف برای ضد شل شدن.

     • قابل نصب به صورت افقی، عمودی یا در هر زاویه ای؛ میله پیستون باید در جهت ضربه باشد.

     • دمای عملیاتی: −10℃ ~ +80℃. از یخ زدن در دمای پایین خودداری کنید.

8. مزیت جایگزینی SOLH

   سری SOLH RB به طور کامل کد مدل SMC، پارامترهای ابعاد و عملکرد، جایگزینی مستقیم برای دمپرهای وارداتی، با قیمت رقابتی و زمان کوتاه‌تر، ایده‌آل برای کاهش هزینه تجهیزات انبوه را کپی می‌کند.
     •RB0805 → AC0805 را جایگزین کنید
     •RB1412 → AC1412 را جایگزین کنید
