سری قطعات پنوماتیک

SOLH Y نوع اتصال دو گوش برای انتهای میله سیلندر پنوماتیک، رابط چنگال استاندارد قابل تعویض با قطعات SMC/AirTAC. رزوه داخلی M10×1.25-M27×2 مطابق با حفره های 32-125 میلی متر، سوراخ پین φ10-27 میلی متر، تاب ±5 درجه یک صفحه. فولاد کربن سیاه شده / گالوانیزه یا فولاد ضد زنگ. ایده آل برای لنگه های بار تک گوش با تحمل بار بالا در کشش فشار و مکانیزم های مفصلی.

اتصال شناور نوع SOLH F برای انتهای میله سیلندر پنوماتیک، کانکتور جبران کننده سر توپ انعطاف پذیر. ناهماهنگی محوری/شعاعی (محوری ± 1.5 میلی متر، زاویه ای ± 2 ± 5 درجه) را جذب می کند، نیروی جانبی را حذف می کند و از مهر و موم سیلندر محافظت می کند. رزوه های M6×1.0-M20×1.5 مطابق با سوراخ های 16-100 میلی متری، آلومینیوم آنودایز شده یا 304 ضد زنگ. قابل تعویض با سری AirTAC F، SMC JAF/JAHF. ایده آل برای اتصالات پرس، خطوط مونتاژ و انتقال سکته مغزی طولانی.

یاتاقان انتهایی میله چشم ماهی SOLH U برای انتهای میله سیلندر پنوماتیک، مفصل مفصلی جهانی 360 درجه با نوسان ±13°~15°°. انحراف کواکسیال تا 2 میلی متر را جبران می کند، نیروی جانبی را حذف می کند و از آب بندی سیلندر محافظت می کند. رزوه های M6×1.0-M27×2 مطابق با حفره های 16-125 میلی متری، دارای فولاد یاتاقان / مس خود روان کننده / 304 گزینه ضد زنگ. AirTAC F-U و SMC PHS قابل تعویض هستند. ایده آل برای مکانیسم های بار با سرعت بالا، غیرعادی و چند زاویه.

اتصال سریع پنوماتیکی خود قفل شونده SOLH نوع C، طراحی خودکار قفل توپ فولادی برای عملکرد یک دست. آب بندی NBR، فشار کاری 0-1.0MPa. گزینه های فولاد نیکل اندود / پلاستیک. سری PP10~PP40، PF/PH/SP/SM برای لوله PU Φ4×6~Φ8×12 و رشته های G1/4، G3/8، G1/2. نام تجاری متقابل قابل تعویض با SMC و AirTAC. به طور گسترده برای کمپرسورهای هوا، ابزارهای هوا و خطوط پنوماتیک ژنراتور خلاء استفاده می شود.

SOLH KQ2H با فشار مستقیم با یک لمس در اتصال، جایگزینی مستقیم برای SMC KQ2H. بدنه POM، نخ برنجی با روکش نیکل، مهر و موم NBR. برای هوای فشرده تا 1.0 مگا پاسکال و خلاء تا -95 کیلو پاسکال کار می کند. لوله‌های PU/PA Φ2-Φ16، رزوه‌های مخروطی متریک M & R، با قطر مساوی و پیکربندی‌های کاهنده را پوشش می‌دهد. ایده آل برای ژنراتورهای خلاء، میکرو سیلندرها و لوله های پنوماتیک اتوماسیون محدود.

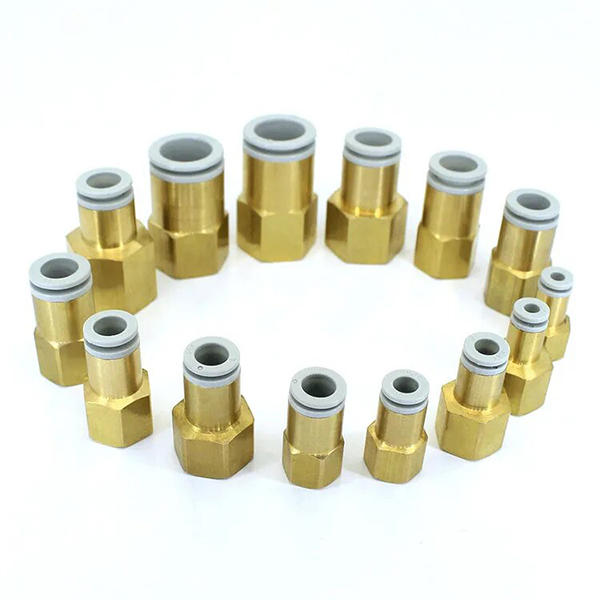

SOLH KQ2F با فشار یک لمس در اتصال، جایگزینی مستقیم برای SMC KQ2F. بدنه برنجی با روکش نیکل، مهر و موم NBR، برای خلاء (-0.1MPa) تا 1.0MPa هوای فشرده کار می کند. یک سر برای لوله PU/PA/FEP/PFA، یک سر نخ ماده M5/Rc1/8~Rc1/2. طراحی جمع و جور قابل چرخش برای لوله کشی فضای تنگ، که به طور گسترده در شیرهای برقی، سیلندرها و مدارهای خلاء اتوماسیون استفاده می شود.

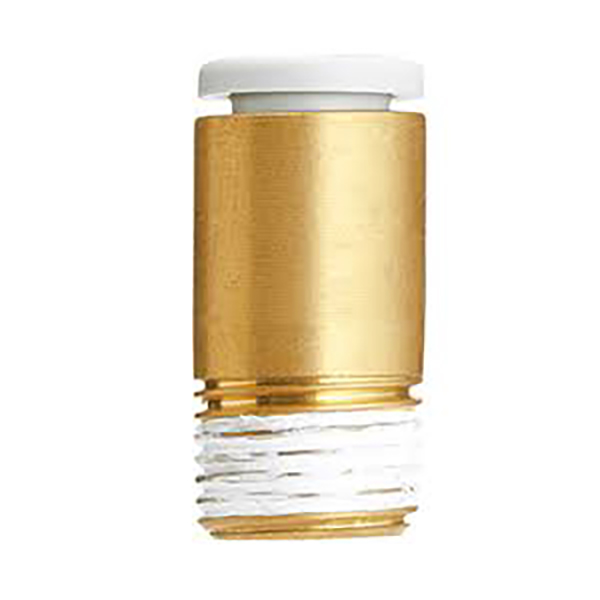

SOLH KQ2S با فشار یک لمس در اتصالات، جایگزینی مستقیم SMC KQ2S. بدنه برنجی با روکش نیکل، مهر و موم NBR، برای خلاء (-0.1MPa) تا 1.0MPa هوای فشرده کار می کند. یک سر برای لوله PU/PA، انتهای نخ نر با سوکت شش گوش داخلی فرورفته، آچار شش گوش را در فضای تنگ سفت می کند. برای جزایر دریچه فشرده، سیم کشی پنوماتیک با چگالی بالا و سیستم های جذب خلاء عالی است.

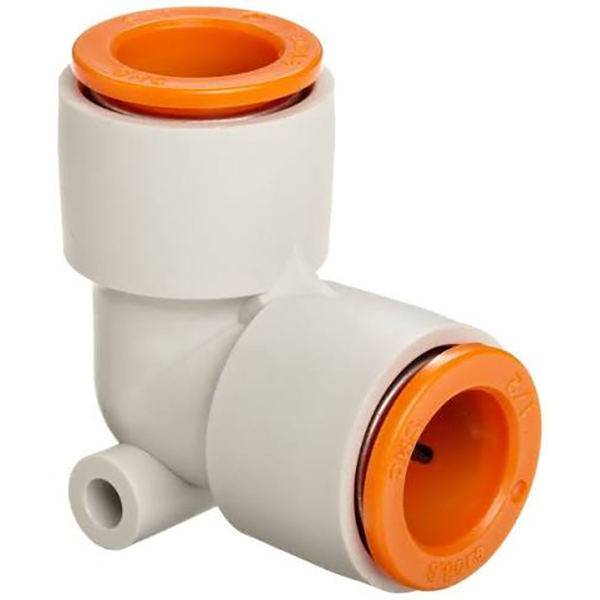

SOLH KQ2L با فشار آرنج 90 درجه با یک لمس، جایگزینی مستقیم برای SMC KQ2L. بدنه POM، مهر و موم NBR، از هوای فشرده 0~1.0MPa و خلاء تا 95 کیلو پاسکال پشتیبانی می کند. چندین سبک: نخ نر، زانویی با قطر مساوی، زانویی ساقه و زانویی ساقه کاهش دهنده برای لوله PU/PA. ایده آل برای صرفه جویی در فضا برای لوله کشی 90 درجه در ژنراتورهای خلاء، شیرهای برقی و ماشین آلات اتوماسیون.

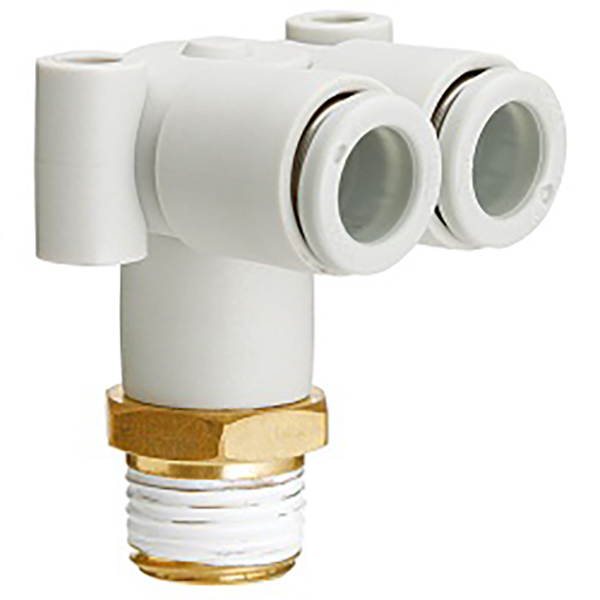

اتصالات فشاری زانویی دوقلو SOLH KQ2LU نوع 1 تا 2، قابل تعویض با SMC KQ2LU. طراحی 90 درجه یک ورودی دو خروجی برای جریان هوای متعادل. بدنه POM، نخ برنجی با روکش نیکل و مهر و موم NBR، برای هوای فشرده 0~1.0MPa و خلاء -95 کیلو پاسکال کار می کند. گزینه های متعدد رزوه و قطر مساوی برای لوله های PU/PA، که به طور گسترده در انشعاب فنجان مکش خلاء و رباتیک استفاده می شود.
