نام تجاری: SOLH توسط Richge Technology | اتصالات پنوماتیک تک لمسی سه راهی و کراس KQ2T
 |
 |
 |
 |
 |
 |
 |
 |
سری KQ2T متعلق به خانواده اتصالات پنوماتیک تک لمسی کامل KQ2 SOLH است که دارای طراحی سریع و بدون ابزار برای انشعاب خطوط لوله هوایی 3 و 4 طرفه است. این خط تولید اتصالات چهار طرفه تی و متقاطع تیپ T را پوشش می‌دهد، از جمله قطر مساوی، کاهنده، نسخه‌های رزوه‌ای نر (امپریال/متریک) تا نیازهای متنوع انحراف مدار پنوماتیک و اتصال خط لوله را برآورده کند.
طبقه بندی مدل فرعی:
KQ2T: اتصال سه درگاهی نوع T (قطر برابر / کاهنده / نوع رزوه خارجی)
KQ2TW: اتصالات چهار طرفه (قطر برابر برای همه پورت ها)
KQ2TX: اتصالات چهار طرفه متقاطع (اولین مشخصات کاهشی)
KQ2TY: اتصالات چهار طرفه متقاطع (دومین مشخصات کاهشی)
مواد اصلی و عملکرد: بدنه پلاستیکی PBT با استحکام بالا، پنجه های نگهدارنده فولاد ضد زنگ، حلقه های مهر و موم لاستیکی نیتریل NBR. کاملاً سازگار با لوله‌های بادی نایلون PU و PA، مناسب برای مدارهای بادی فشار منفی خلاء و فشار مثبت هوای فشرده، به طور گسترده در تجهیزات خودکار و سیستم‌های توزیع هوای رباتیک استفاده می‌شود.

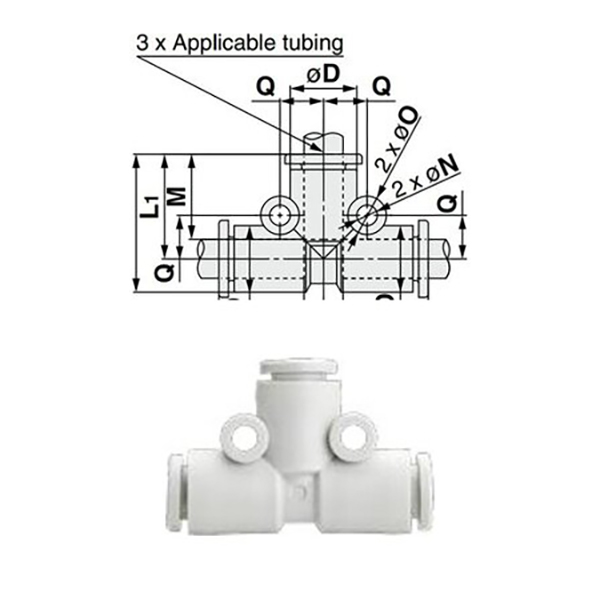

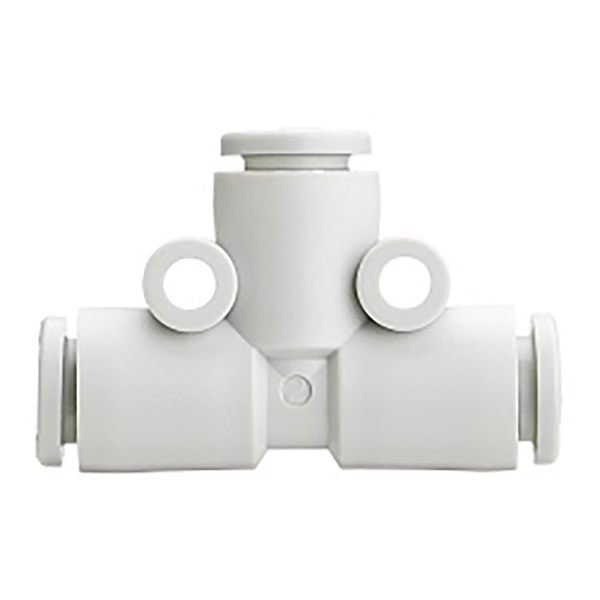

2.1 سه راهی با قطر مساوی (KQ2T□□-00، سه طرفه بدون رزوه یکسان)
سه پورت دارای قطر لوله یکسان، بدون طراحی رزوه، برای انحراف هوای مساوی خطوط لوله پنوماتیک با همان مشخصات هستند.
|
مدل |
قطر بیرونی لوله ΦD (mm) |
|
KQ2T02-00 |
2 |
|
KQ2T23-00 |
3.2 |
|
KQ2T04-00 |
4 |
|
KQ2T06-00 |
6 |
|
KQ2T08-00 |
8 |
|
KQ2T10-00 |
10 |
|
KQ2T12-00 |
12 |
|
KQ2T16-00 |
16 |

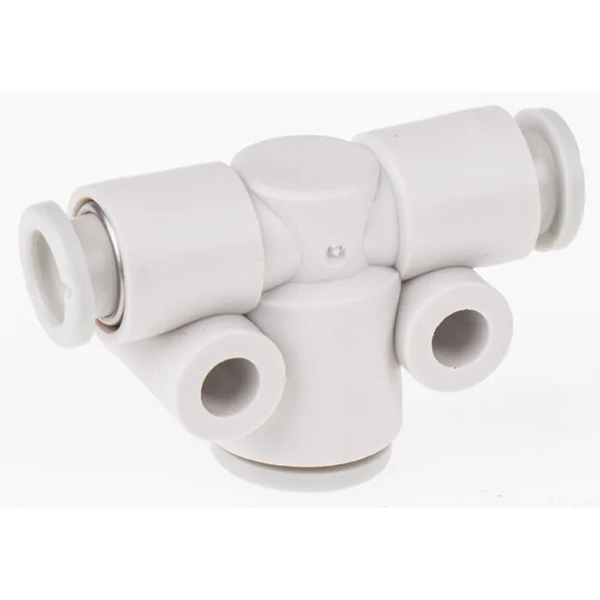

2.2 سه راهی کاهش دهنده (KQ2T①-②، تبدیل خط لوله اندازه دوگانه)
هر دو پورت جانبی قطر ①، پورت بالا وسط قطر ② را می پذیرند که برای تبدیل خط لوله و توزیع جریان لوله های پنوماتیک با کالیبرهای مختلف استفاده می شود.
|
مدل |
درگاه جانبی ΦD ① (میلی متر) |
پورت میانی ΦD ② (میلی متر) |
|
KQ2T23-04 |
3.2 |
4 |
|
KQ2T04-06 |
4 |
6 |
|
KQ2T06-08 |
6 |
8 |
|
KQ2T08-10 |
8 |
10 |
|
KQ2T10-12 |
10 |
12 |
|
KQ2T12-16 |
12 |
16 |

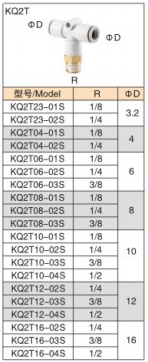

2.3 تی نر نخ مخروطی امپریال R
هر دو پورت جانبی برای درج لوله، پورت وسط با رزوه نری مخروطی امپریال R برای اتصال رزوه ای با شیرهای پنوماتیک، سیلندرها و سایر اجزاء.
|
مدل |
مشخصات موضوع R |
قطر بیرونی لوله ΦD (mm) |
|
KQ2T23-01S |
R1/8 |
3.2 |
|
KQ2T23-02S |
R1/4 |
3.2 |
|
KQ2T04-01S |
R1/8 |
4 |
|
KQ2T04-02S |
R1/4 |
4 |
|
KQ2T06-01S |
R1/8 |
6 |
|
KQ2T06-02S |
R1/4 |
6 |
|
KQ2T06-03S |
R3/8 |
6 |
|
KQ2T08-01S |
R1/8 |
8 |
|
KQ2T08-02S |
R1/4 |
8 |
|
KQ2T08-03S |
R3/8 |
8 |
|
KQ2T10-01S |
R1/8 |
10 |
|
KQ2T10-02S |
R1/4 |
10 |
|
KQ2T10-03S |
R3/8 |
10 |
|
KQ2T10-04S |
R1/2 |
10 |
|
KQ2T12-02S |
R1/4 |
12 |
|
KQ2T12-03S |
R3/8 |
12 |
|
KQ2T12-04S |
R1/2 |
12 |
|
KQ2T16-02S |
R1/4 |
16 |
|
KQ2T16-03S |
R3/8 |
16 |
|
KQ2T16-04S |
R1/2 |
16 |

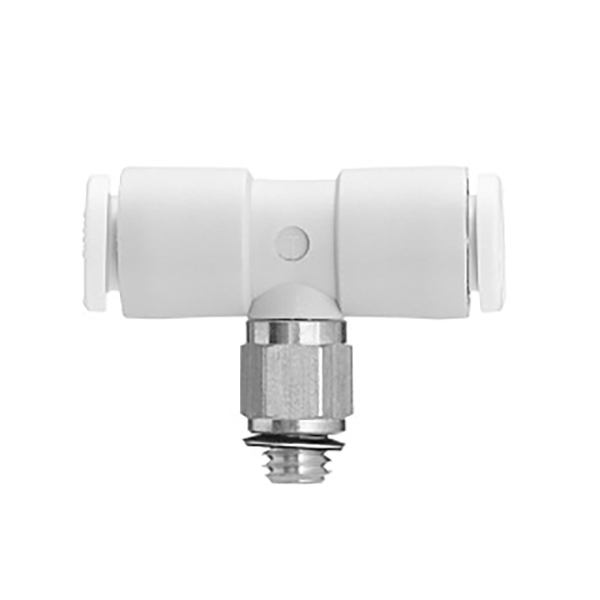

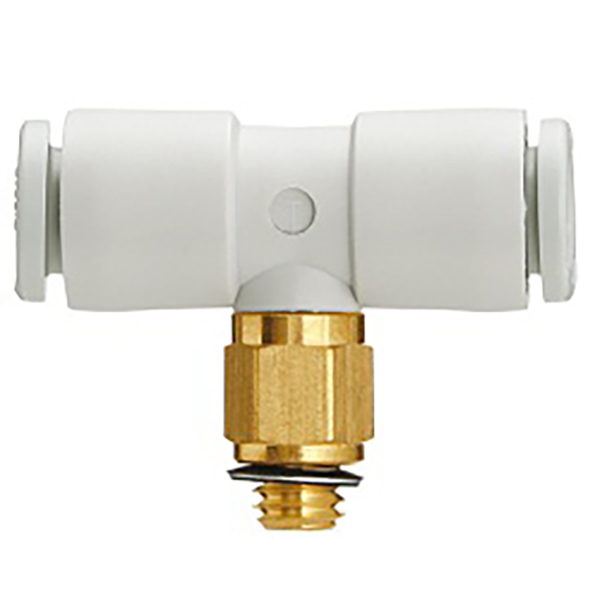

2.4 سه راهی مردانه با نخ ظریف متریک
هر دو پورت جانبی برای درج لوله، پورت وسط با نخ نر متریک، مناسب برای قطعات پنوماتیکی مینیاتوری و لوله کشی تجهیزات اتوماسیون دقیق.
|
مدل |
مشخصات نخ متریک |
قطر بیرونی لوله ΦD (mm) |
|
KQ2T02-M3G |
M3×0.5 |
2 |
|
KQ2T02-M5 |
M5×0.8 |
2 |
|
KQ2T23-M3G |
M3×0.5 |
3.2 |
|
KQ2T23-M5 |
M5×0.8 |
3.2 |
|
KQ2T04-M3G |
M3×0.5 |
4 |
|
KQ2T04-M5 |
M5×0.8 |
4 |
|
KQ2T04-M6 |
M6×1.0 |
4 |
|
KQ2T06-M5 |
M5×0.8 |
6 |
|
KQ2T06-M6 |
M6×1.0 |
6 |

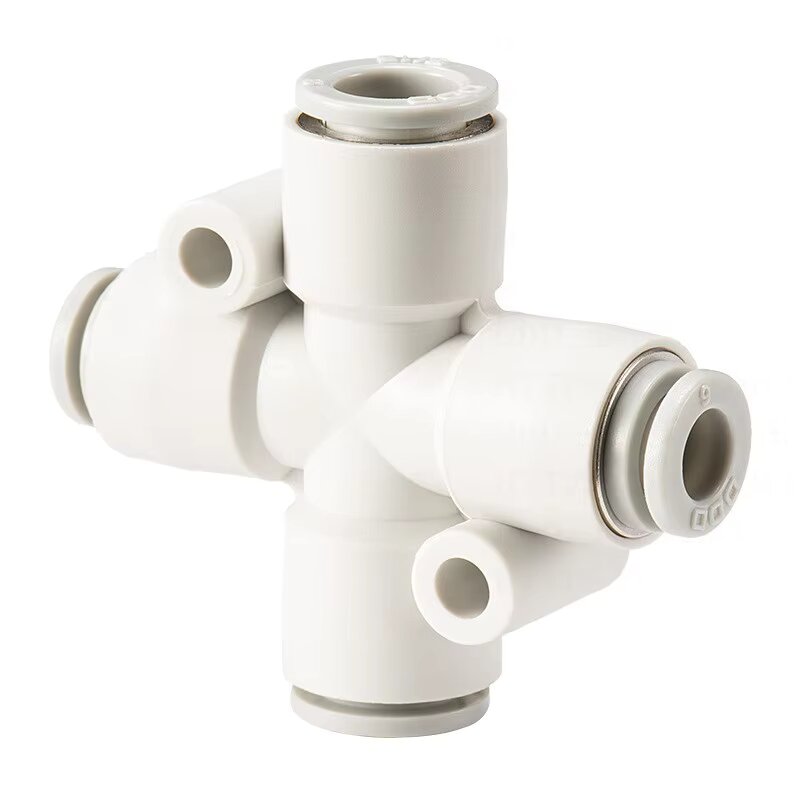

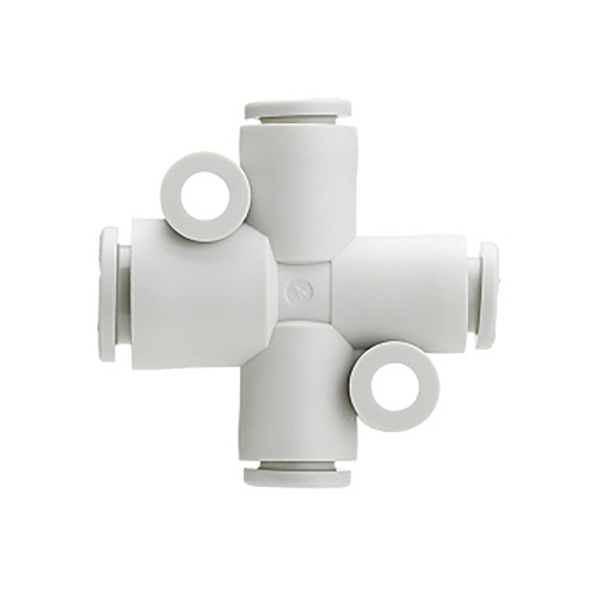

فیتینگ متقاطع 3.1 KQ2TW با قطر برابر (4 پورت با اندازه یکسان)
|
مدل |
قطر بیرونی لوله ΦD (mm) |
|
KQ2TW04-00 |
4 |
|
KQ2TW06-00 |
6 |
|
KQ2TW08-00 |
8 |
|
KQ2TW10-00 |
10 |
|
KQ2TW12-00 |
12 |

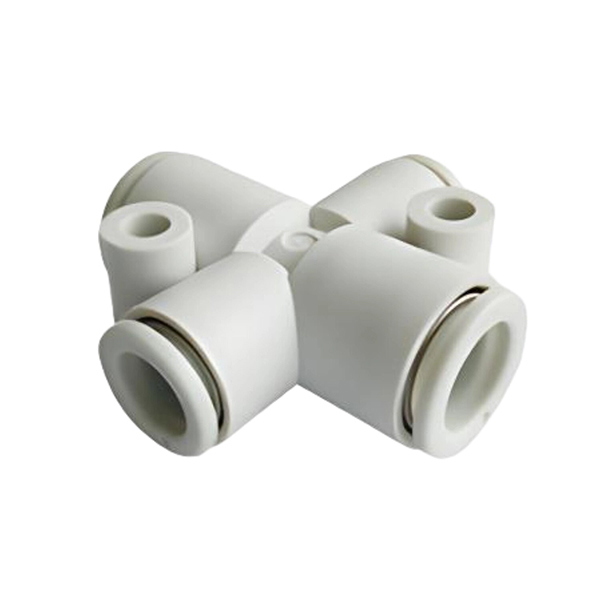

3.2 KQ2TX کاهش دهنده اتصالات متقاطع (نوع 1)
|
مدل |
پورت ΦD ① (mm) |
پورت ΦD ② (میلی متر) |
|
KQ2TX06-08 |
6 |
8 |
|
KQ2TX08-10 |
8 |
10 |
|
KQ2TX10-12 |
10 |
12 |
3.3 KQ2TY کاهش دهنده اتصالات متقاطع (نوع 2)
|
مدل |
پورت ΦD ① (mm) |
پورت ΦD ② (میلی متر) |
|
KQ2TY06-08 |
6 |
8 |
|
KQ2TY08-10 |
8 |
10 |
|
KQ2TY10-12 |
10 |
12 |
|
مورد |
پارامتر |
|
لوله های سازگار |
لوله PU، لوله پنوماتیک نایلون PA |
|
محدوده فشار کاری |
-100kPa (خلاء) ~ 1.0MPa (فشار مثبت) |
|
دمای عملیاتی |
0 ~ 60 ℃ |
|
روش اتصال |
فشار در یک لمس؛ حلقه آزادسازی را فشار دهید تا لوله جدا شود |
|
مواد اصلی |
بدنه PBT، پنجه فولادی ضد زنگ، مهر و موم لاستیکی NBR |
• انشعاب منبع هوا و انحراف خط لوله برای تجهیزات تولید خودکار
• توزیع مدار پنوماتیک برای بازوهای رباتیک و سیستم های مکش خلاء
• توزیع هوای چند طرفه برای حلقه های کنترل پنوماتیک سیلندر
• اتصال فشرده خط لوله و تبدیل قطر برای سیستم های پنوماتیکی دقیق
• سه راهی با قطر برابر: KQ2Txx-00 را برای خطوط لوله سه طرفه با قطر لوله کاملاً ثابت انتخاب کنید
• سه راهی کاهش دهنده: KQ2T①-② را برای خطوط لوله با قطر جانبی یکسان و قطر میانی متفاوت انتخاب کنید
• سه راهی نخ دار: برای اتصال رزوه ای با سوپاپ ها و سیلندرها سری KQ2Txx-01S (امپریال) / M (متریک) را انتخاب کنید.
• توزیع متقاطع 4 راه: سری KQ2TW/TX/TY را برای سناریوهایی که نیاز به انشعاب خط لوله چهار طرفه دارند انتخاب کنید
