نام تجاری: SOLH توسط Richge Technology | SMC KQ2Y معادل سه راهی مردانه (سرویس) اتصالات تک لمسی
 |
 |
KQ2Y سه راهی مردانه (که معمولاً به عنوان سه راهی سرویس شناخته می شود) از سری اتصالات تک لمسی SOLH KQ2 است. پیکربندی هسته آن است1 ورودی نخ نر + 2 خروجی فشاری با قطر مساوی. دو لوله هوا را مستقیماً از درگاه رزوه ای اصلی منشعب می کند و یکی از پرکاربردترین اتصالات انشعاب در سیستم های پنوماتیکی است.
نمونه تفکیک مدل:KQ2Y06-01AS
KQ2: اتصالات فشاری نسل دوم سری KQ2 (بدنه سفید)
Y: سه راهی اجرا، سه راهی از نوع T نخی (1 ورودی رزوه‌ای، 2 خروجی فشاری)
06: قطر بیرونی لوله برای خروجی های فشاری: φ6 میلی متر
01: مشخصات رزوه نر (R18؛ متریک M3/M5/M6)
A: مهر و موم واشر برای مونتاژ و جداسازی مکرر. S: درزگیر نخ از قبل استفاده شده، غیر قابل استفاده مجدد. N: مقاوم در برابر خوردگی با روکش نیکل
مثال:KQ2Y04-M5A → ورودی رزوه نر M5، دو خروجی فشاری φ4 میلی متری، مهر و موم واشر.

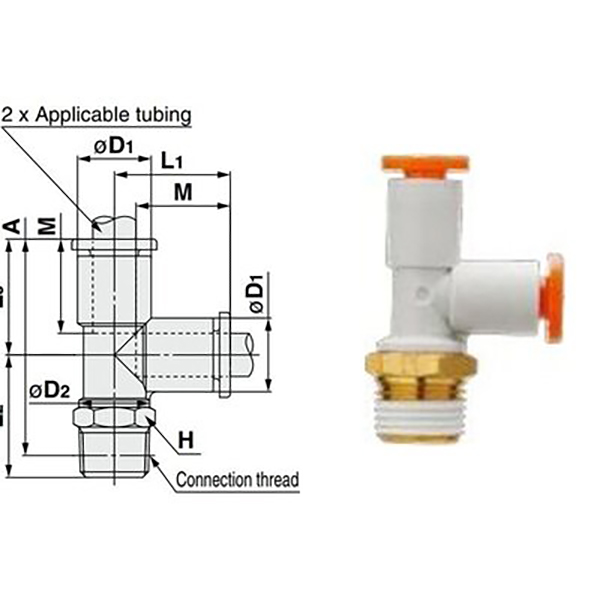

3.1 ساختار T-Type (1 در، 2 خارج)
• ورودی: رزوه نر (Metric M / Imperial R)، به دریچه ها، سیلندرهای هوا و خطوط لوله اصلی متصل می شود
• خروجی ها: 2 پورت فشاری با قطر مساوی برای لوله PU / نایلون، اتصال بدون ابزار
• پشتیبانی از انتهای موضوعچرخش 360 درجه. جهت از بین بردن فشار پیچشی روی لوله پس از نصب آزادانه قابل تنظیم است.
3.2 مزایای کلیدی
• طراحی خدمات پسند: نیازی به برش لوله اصلی نیست. برای افزودن و نگهداری آسان مدار، مستقیماً از درگاه رزوه ای منشعب شوید.
• جمع و جور و سبک وزن: بدنه پلاستیکی PBT + نخ برنجی با روکش نیکل، ردپای کوچک و وزن کم.
• سازگار با خلاء: از خلاء -100 کیلو پاسکال تا فشار مثبت 1.0 مگاپاسکال کار می کند، مناسب برای مدارهای خلاء.
• عملکرد آب بندی بالا: حلقه آب بندی NBR. واشر نوع A اجازه جداسازی مکرر را می دهد. درزگیر از پیش روکش شده نوع S از نشتی جلوگیری می کند.
• آزادسازی آسان لوله: دکمه آزاد کردن گرد برای جدا کردن لوله بدون آسیب رساندن به دیواره بیرونی لوله فشار دهید.

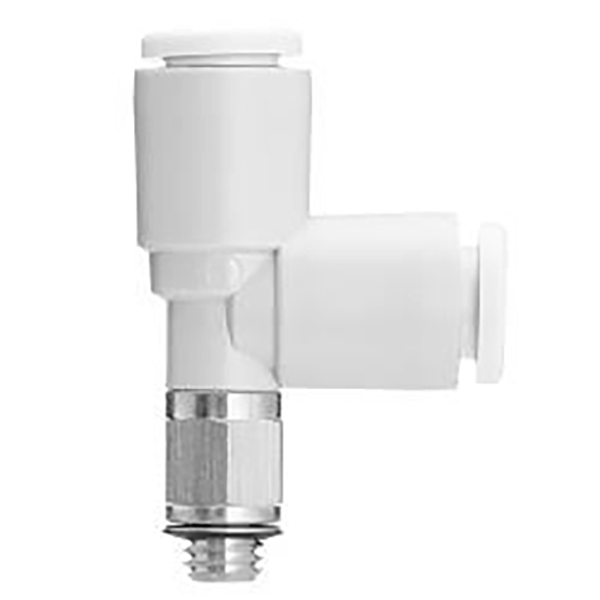

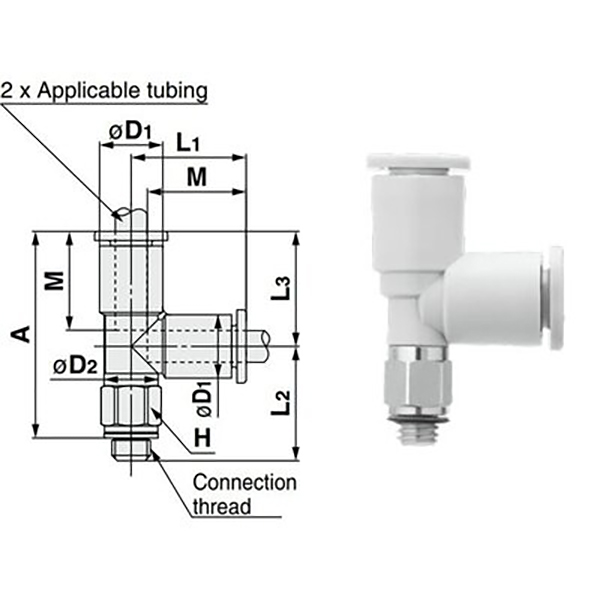

رشته متریک 4.1 (M3/M5/M6)
|
مدل |
لوله OD (میلی متر) |
مشخصات موضوع |
|
KQ2Y23-M3G |
3.2 |
M3×0.5 |
|
KQ2Y23-M5 |
3.2 |
M5×0.8 |
|
KQ2Y04-M5 |
4 |
M5×0.8 |
|
KQ2Y04-M6 |
4 |
M6×1.0 |
|
KQ2Y06-M5 |
6 |
M5×0.8 |
|
KQ2Y06-M6 |
6 |
M6×1.0 |

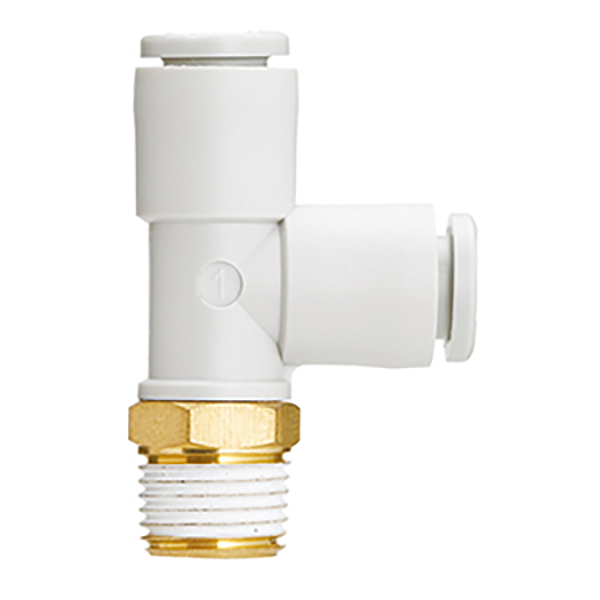

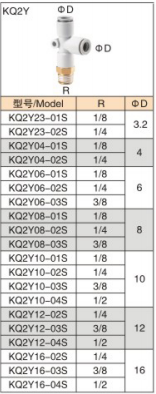

4.2 موضوع لوله امپریال (R1/8 ~ R1/2، استاندارد صنعتی)
|
مدل |
لوله OD (میلی متر) |
مشخصات موضوع |
|
KQ2Y04-01S |
4 |
R1/8 |
|
KQ2Y06-01S |
6 |
R1/8 (محبوب ترین) |
|
KQ2Y06-02S |
6 |
R1/4 |
|
KQ2Y08-01S |
8 |
R1/8 |
|
KQ2Y08-02S |
8 |
R1/4 |
|
KQ2Y10-02S |
10 |
R1/4 |
|
KQ2Y12-02S |
12 |
R1/4 |
|
KQ2Y12-03S |
12 |
R3/8 |
|
مورد |
پارامتر |
|
سیال قابل استفاده |
هوای فشرده، خلاء، آب تمیز (غیر انجماد) |
|
فشار عملیاتی |
-100kPa (خلاء) ~ 1.0MPa |
|
فشار ترکیدگی |
3.0MPa @ 23℃ |
|
محدوده دما |
-5℃ ~ +60℃ (آب: 0~40℃) |
|
لوله های سازگار |
PU، نایلون، نایلون نرم، لوله PTFE FEP / PFA |
|
مواد |
بدنه: پلاستیک مهندسی PBT سفید |
|
مدل |
ساختار |
پیکربندی پورت |
برنامه اصلی |
|
KQ2Y |
تی سرویس تیپ T |
1 نخ نر + 2 فشار به داخل |
از درگاه رزوه ای اصلی منشعب شوید، مدارهای جدید اضافه کنید |
|
KQ2D |
سه راهی برابر نوع Y |
3 پورت فشاری |
تقسیم 1 به 2 در خط لوله، مقاومت جریان کم |
|
KQ2T |
سه راهی برابر نوع T |
3 پورت فشاری |
تقسیم زاویه راست استاندارد، اولویت هزینه |
راهنمای انتخاب
• انشعاب از شیر برقی / پورت رزوه نر سیلندر ← KQ2Y (به عنوان مثال KQ2Y06-01AS)
• تقسیم 1 به 2 در لوله میانی، نیاز به نویز کم → KQ2D
• تقسیم زاویه راست استاندارد، پروژه حساس به هزینه → KQ2T
نکات نصب
• لوله را صاف و بدون فرز برش دهید. برای جلوگیری از نشت هوا، لوله را به طور کامل تا زمانی که صدای کلیک را بشنوید، وارد کنید.
• نوع A (واشر) را می توان بارها جدا کرد. نوع S (درزگیر از پیش روکش شده) پس از جداسازی نیاز به آب بندی مجدد دارد.
• برای کاربردهای خلاء، نوع A با مهر و موم NBR را برای حفظ سطح خلاء پایدار انتخاب کنید.
• انشعاب خروجی شیر برقی: KQ2Y06-01AS بر روی پورت R1/8 شیر برقی 5/2 طرفه برای تامین دو سیلندر هوا نصب شده است.
• کنترل سیلندر همگام: KQ2Y08-02AS در درگاه رزوه ای اصلی R1/4 برای تقسیم به دو لوله φ8 برای تحریک همزمان سیلندر دوگانه.
• مقاوم سازی مدار خلاء: از پورت اصلی ژنراتور خلاء به مکنده های خلاء منشعب می شود، برای نگهداری و اصلاح آسان است.
