سری KQ2W زانو فشاری نخ نر کشیده

SOLH KQ2W زانویی با نخ کشیده 90 درجه، اتصالات پنوماتیکی معادل SMC KQ2W. طراحی ساقه گسترده تداخل مکانیکی را برای سیلندرها و مدارهای خلاء حل می کند. بدنه PBT + نخ برنجی با روکش نیکل، از لوله PU/PA پشتیبانی می کند. فناوری Richge با ذخیره پایدار و تولید قابل اعتماد برای پروژه های لوله های پنوماتیک اتوماسیون.

ارسال استعلام

توضیحات محصول

SOLH KQ2W Series 90° Extended Mare Thread Push-in Ebow | اتصالات پنوماتیک معادل SMC KQ2W

نام تجاری: SOLH توسط Richge Technology | KQ2W زانو تک لمسی توسعه یافته L-Type

1. بررسی اجمالی محصول

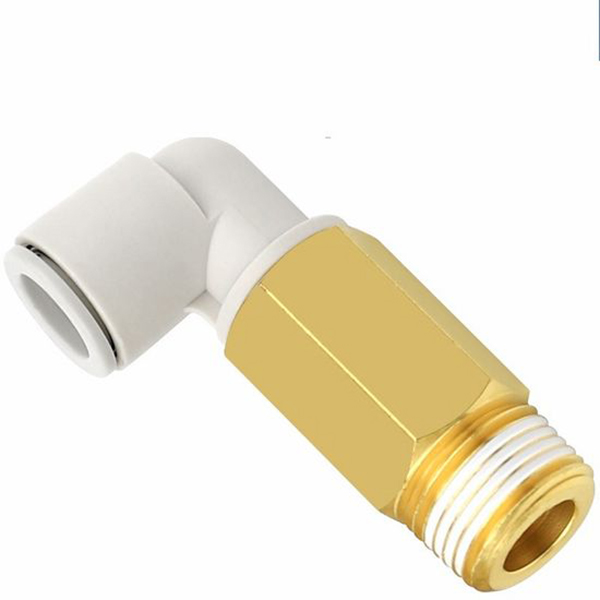

سری KQ2W زانویی فشاری ساقه بلند از نوع L در خانواده اتصالات پنوماتیک SOLH KQ2 است. ساخت 90 درجه با زاویه راست. یک سر نخ نر (نخ مخروطی امپراتوری / نخ ریز M متریک)، سر دیگر برای درج لوله پنوماتیک PU/PA. این سری همچنین شامل نسخه توسعه‌یافته غیرکاهشی KQ2Wxx-99 است، هر دو سر برای اتصال لوله برای طولانی‌شدن خط لوله و اجتناب از موانع.

مزیت اصلی: طراحی ساقه گسترده محدودیت های فضای نصب و تداخل مکانیکی را برطرف می کند. ساختار تک لمسی، قرار دادن و برداشتن لوله بدون ابزار. بدنه پلاستیکی + مقطع رزوه ای برنجی، ضد پیری، سازگار با مدارهای پنوماتیک و خلاء. جایگزین واردات مستقیم برای سری SMC KQ2W برای پروژه های خارج از کشور.

2. توضیح کد مدل

فرمت: KQ2W □□ - □□S

KQ2W: کد سری برای آرنج کشیده شده نوع L

□□: قطر بیرونی لوله ΦD (02=2mm,23=3.2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)

پسوند:01S02S/03S/04S: نخ نر امپریال R (1/8، 1/4، 3/8، 1/2 اینچ)

M3GM5: نخ متریک نر M3×0.5 / M5×0.8
-99: نسخه توسعه یافته غیر کاهنده، هر دو سر اتصال لوله با قطر یکسان، بدون نخ

3. مشخصات فنی کلیدی و مواد

مورد	پارامتر
جنس بدنه	پلاستیک مهندسی PBT، مقاومت در برابر ضربه بالا
بخش موضوع	برنج با روکش نیکل برای جلوگیری از زنگ زدگی
مواد مهر و موم	لاستیک نیتریل NBR
لوله های سازگار	لوله PU، لوله پنوماتیک نایلون PA
فشار کاری	0~1.0MPa، قابل استفاده برای خلاء
دمای عملیاتی	-20℃ ~ +60℃
روش اتصال	فشار به داخل؛ حلقه انتشار را فشار دهید تا لوله را وارد یا جدا کنید

4. لیست کامل مدل

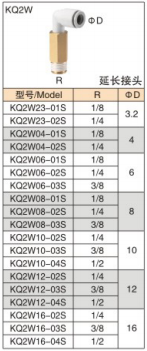

4.1 نسخه Imperial R Thread (نری برنجی)

مدل	موضوع نر R	لوله ΦD
KQ2W23-01S	R1/8	3.2
KQ2W23-02S	R1/4	3.2
KQ2W04-01S	R1/8	4
KQ2W04-02S	R1/4	4
KQ2W06-01S	R1/8	6
KQ2W06-02S	R1/4	6
KQ2W06-03S	R3/8	6
KQ2W08-01S	R1/8	8
KQ2W08-02S	R1/4	8
KQ2W08-03S	R3/8	8
KQ2W10-02S	R1/4	10
KQ2W10-03S	R3/8	10
KQ2W10-04S	R1/2	10
KQ2W12-02S	R1/4	12
KQ2W12-03S	R3/8	12
KQ2W12-04S	R1/2	12
KQ2W16-02S	R1/4	16
KQ2W16-03S	R3/8	16
KQ2W16-04S	R1/2	16

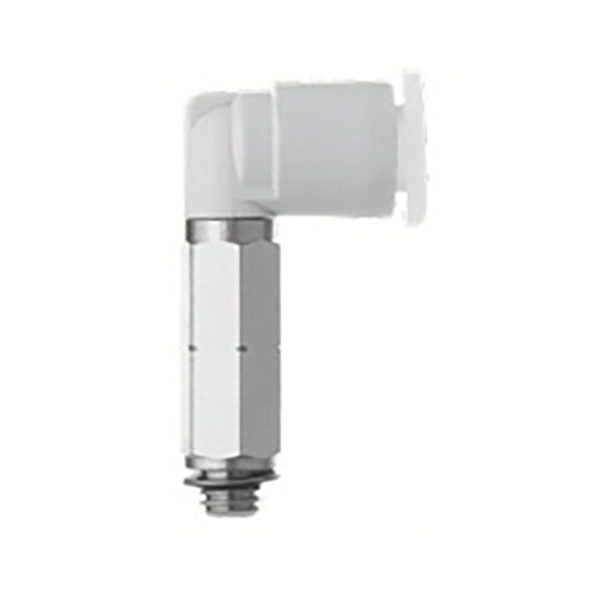

نسخه 4.2 متریک M Thread

مدل	نخ نر	لوله ΦD
KQ2W02-M3G	M3×0.5	2
KQ2W02-M5	M5×0.8	2
KQ2W23-M3G	M3×0.5	3.2
KQ2W23-M5	M5×0.8	3.2
KQ2W04-M3G	M3×0.5	4
KQ2W04-M5	M5×0.8	4
KQ2W06-M5	M5×0.8	6

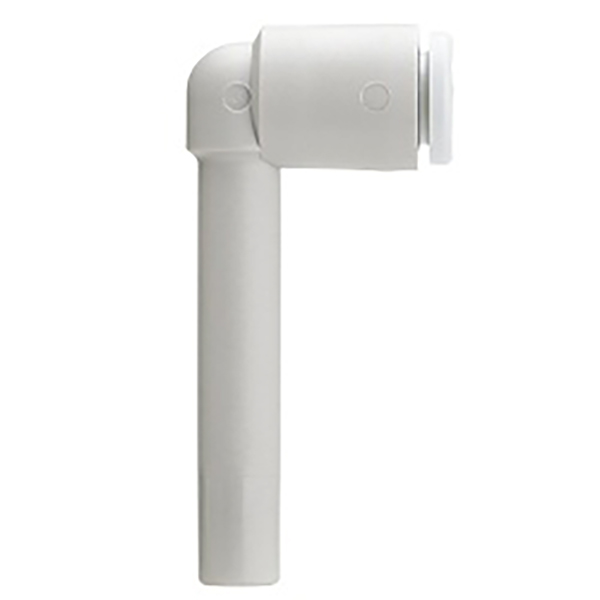

4.3 نسخه توسعه یافته بدون کاهش (لوله به لوله، بدون نخ)

مدل	پورت 1 ΦD	پورت 2 ΦD
KQ2W23-99	3.2	3.2
KQ2W04-99	4	4
KQ2W06-99	6	6
KQ2W08-99	8	8
KQ2W10-99	10	10
KQ2W12-99	12	12

5. سناریوهای کاربردی

• از تداخل مکانیکی برای سیلندرها، ژنراتورهای خلاء و شیرهای برقی خودداری کنید. گسترش و تغییر جهت خط لوله

• مسیریابی لوله 90 درجه برای مدارهای فنجان مکش رباتیک خلاء در خطوط اتوماسیون فشرده

• جایگزینی مستقیم برای SMC KQ2W اصلی، جایگزینی واردات برای کاهش هزینه

6. نکات نصب

• لوله را به صورت عمودی و مسطح برش دهید، به طور کامل به پایین وارد کنید تا آب بندی را تضمین کنید.

• نوار PTFE را می توان روی نخ ها پیچیده شد. برای جلوگیری از ترک خوردن بدنه اتصالات، نخ ها را بیش از حد سفت نکنید.

• برداشتن لوله: حلقه آزاد کننده سفید را فشار دهید و لوله را همزمان به بیرون بکشید.
