اتصالات فشاری پنوماتیک سری KQ2V

اتصالات شاخه فشاری L بادی سری SOLH KQ2V، کاملاً قابل تعویض با SMC KQ2V. این کانکتور پنوماتیک L تک لمسی که توسط Richge Technology ساخته شده است شامل 5 مدل فرعی برای توزیع هوای 1 در 1، 1 به 2 و 1 به 3 می باشد. با استفاده از بدنه PBT و نخ برنجی با روکش نیکل، برای لوله‌های PU/PA برای مکش خلاء و مدارهای جیگ اتوماسیون مناسب است. موجودی پایدار و ظرفیت تولید قوی، مورد اعتماد مشتریان اتوماسیون جهانی.

ارسال استعلام

توضیحات محصول

اتصالات شاخه فشاری L بادی سری SOLH KQ2V | معادل SMC KQ2V

نام تجاری: SOLH توسط Richge Technology | خانواده کانکتور پنوماتیک L تک لمسی KQ2V

1. بررسی اجمالی محصول

سری SOLH KQ2V اتصالات پنوماتیکی فشاری نوع L رزوه ای نر با انواع شاخه های متعدد هستند. طراحی شده برای توزیع منبع هوا و تغییر جهت خط لوله در مدارهای پنوماتیکی. کاملا قابل تعویض با سری SMC KQ2V. ساخته شده با بدنه پلاستیک مهندسی سفید و نخ برنجی با روکش نیکل. مونتاژ سریع بدون چسب. سازگار با لوله های پنوماتیک PU & PA. به طور گسترده در ماشین آلات اتوماسیون، وکیوم انتخاب و مکان، و سیستم های لوله کشی سیلندر مستقر شده است.

پنج مدل فرعی برای الزامات چیدمان مختلف:

KQ2V: استاندارد تک خروجی نوع L، نصب شش گوش خارجی، 1 در 1 خروجی

KQ2VS: تک خروجی استاندارد نوع L، نصب سوکت شش گوش داخلی، 1 در 1 خروجی

KQ2VF: اتصالات L آبشاری، رزوه R نر + نخ Rc ماده، اتصال سری موجود، 1 در 1 خروجی

KQ2VD: اتصالات 1 به 2 شاخه عمودی، یک ورودی نخ نر، دو خروجی شلنگ با قطر مساوی

KQ2VT: اتصالات 1 به 3 شاخه عمودی، یک ورودی نخ نر، سه خروجی شلنگ با قطر مساوی

2. توضیح کد مدل

مثال: KQ2VD04-01S

KQ2V = کد پایه سری

D T / S / F = پسوند ساختار

د: شاخه عمودی 1 به 2

T: شاخه عمودی 1 به 3

S: آرنج L hex داخلی

F: آرنج L آبشاری

بدون پسوند: زانویی استاندارد L hex خارجی

04 = قطر بیرونی لوله ΦD: 4mm

01S = نخ نر R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0.8

3. جدول خلاصه مشخصات

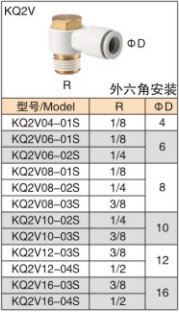

سری مدل	توضیحات ساختار	موضوع R/Rc	لوله ΦD (mm)
KQ2V	آرنج L، شش گوش خارجی، 1 در 1 بیرون	M5×0.8 / R1/8 / R1/4 / R3/8 / R1/2	4،6،8،10،12،16
KQ2VS	زانویی L، سوکت شش گوش داخلی، 1 در 1 خروجی	M5×0.8 / R1/8 / R1/4 / R3/8 / R1/2	4،6،8،10،12
KQ2VF	آرنج L آبشاری، R نر + Rc ماده، 1 در 1 بیرون	M5×0.8 / R1/8 / R1/4 / R3/8 / R1/2	4،6،8،10،12

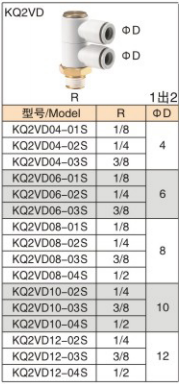

KQ2VD	شاخه عمودی 1 به 2، 1 ورودی نخ نر، خروجی لوله دوقلو	R1/8 / R1/4 / R3/8 / R1/2	4،6،8،10،12

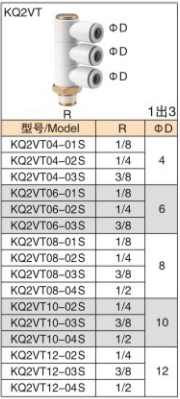

KQ2VT	شاخه عمودی 1 به 3، 1 ورودی نخ نر، خروجی لوله سه گانه	R1/8 / R1/4 / R3/8 / R1/2	4،6،8،10،12

4. مواد و شرایط عملیاتی

مورد	پارامتر
جنس بدنه	پلاستیک مهندسی PBT
موضوع	برنج با آبکاری نیکل برای ضد خوردگی
فنر نگهدارنده	فولاد ضد زنگ
مهر و موم	حلقه مهر و موم لاستیکی NBR
لوله های سازگار	لوله PU، لوله نایلون PA
فشار کاری	0 ~ 1.0 مگاپاسکال
دمای عملیاتی	0 ~ 60 ℃
رسانه قابل اجرا	هوای فشرده. برای آب یا مایعات شدیدا خورنده نیست

5. ویژگی های مدل فرعی

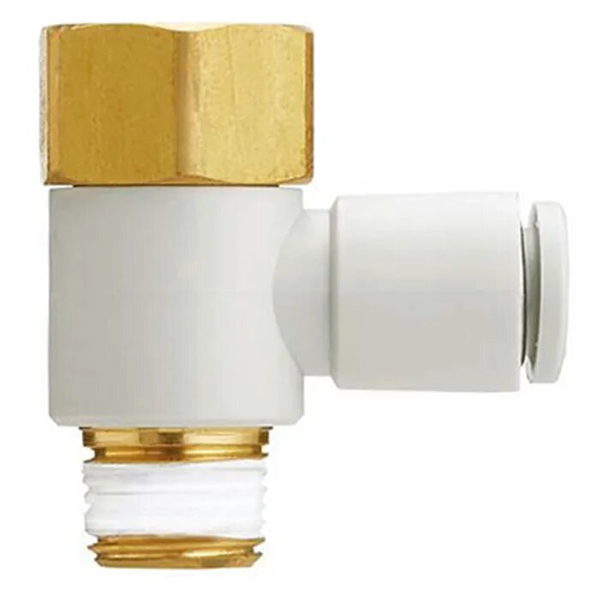

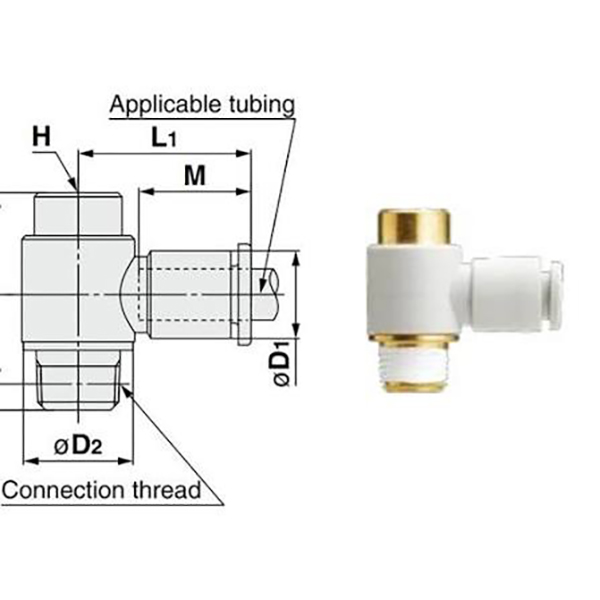

• KQ2V (زانوی خارجی شش گوش): زانویی استاندارد L با انتهای نخ شش گوش خارجی برای سفت کردن آچار. پرکاربردترین نوع پایه، حداکثر لوله‌های اندازه بزرگ Φ16 را پشتیبانی می‌کند.

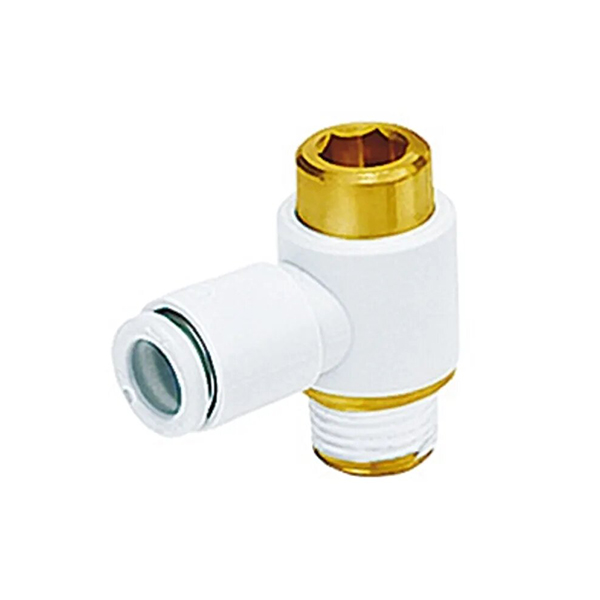

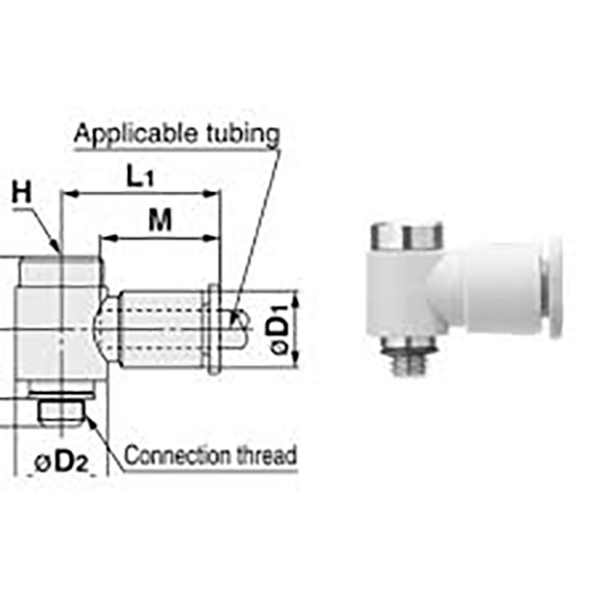

• KQ2VS (زانو هگز L داخلی): هگز داخلی متقاطع در پورت رزوه. برای فضای نصب باریک محدود طراحی شده است. نوع رزوه کوچک M5 با سیلندرهای مینیاتوری مطابقت دارد.

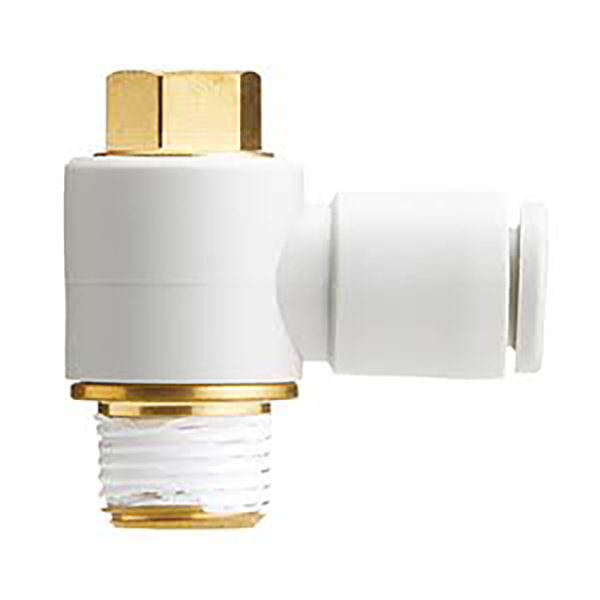

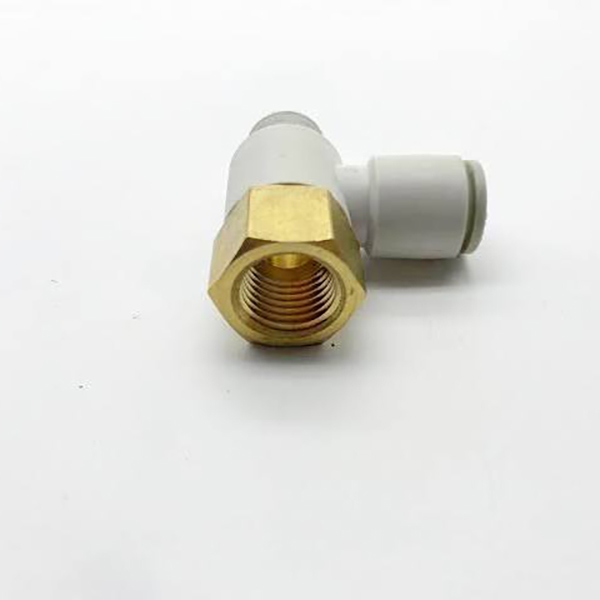

• KQ2VF (آرنج L آبشاری): مجهز به نخ R نر و نخ Rc ماده. اتصالات چندگانه را می توان به صورت سری برای انشعاب چند مسیری متصل کرد و نیاز به بلوک های منیفولد را کاهش می دهد.

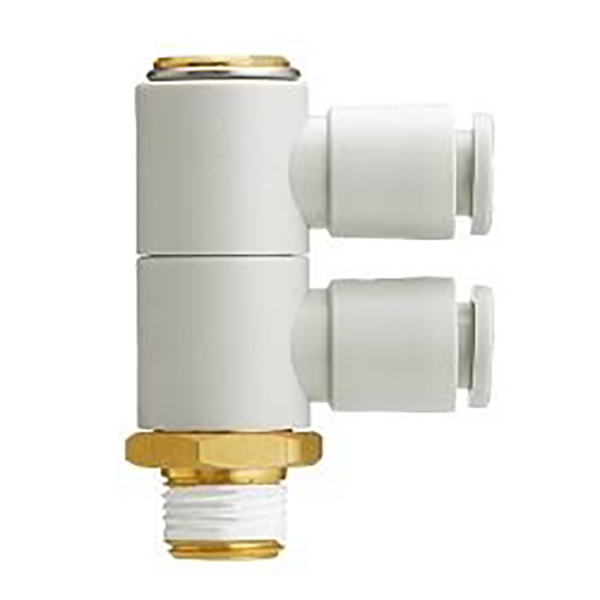

• KQ2VD (شاخه 1 به 2 عمودی): ورودی هوای رزوه ای منفرد، به صورت عمودی به دو خروجی لوله مساوی تقسیم می شود. توزیع هوای فشرده 1 در 2 خروجی، تعداد کل اتصالات را کاهش می دهد.

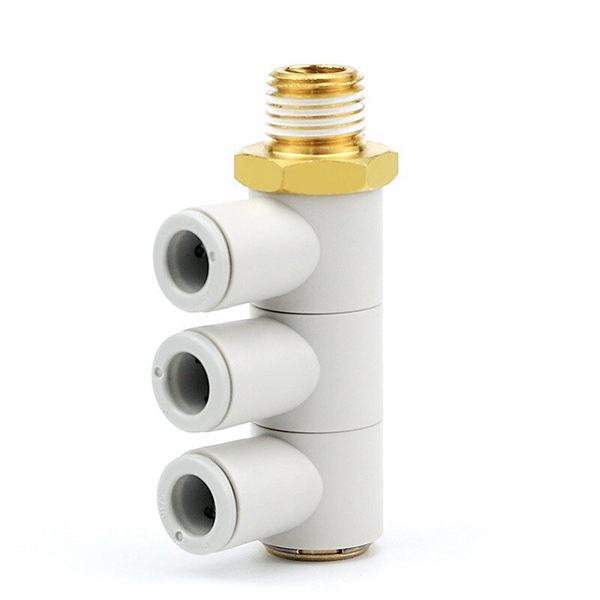

• KQ2VT (شاخه 1 به 3 عمودی): ورودی هوای رزوه ای منفرد، به صورت عمودی به سه خروجی لوله مساوی تقسیم می شود. منیفولد هوای کوچک که معمولاً برای توزیع هوای چند مکنده در اتوماسیون استفاده می شود.

6. دستورالعمل نصب

• انتهای لوله را عمود و صاف برش دهید. لوله را مستقیماً در محل اتصال قرار دهید تا زمانی که یک «کلیک» برای تأیید قفل شدن بشنوید.

• برداشتن لوله: یقه آزاد کننده سفید را روی اتصال فشار دهید و لوله را همزمان به بیرون بکشید.

• نوار PTFE را روی نخ ها بپیچید. فقط روی بخش شش گوش سفت کنید. برای جلوگیری از ترک خوردن، هرگز روی بدنه پلاستیکی گشتاور اعمال نکنید.

• برای سری KQ2VF در اتصال سریال، از آب بندی مناسب رزوه برای جلوگیری از نشت هوا اطمینان حاصل کنید.

7. سناریوهای کاربردی

• ماشین آلات اتوماسیون

• سیستم های رباتیک مکنده خلاء

• توزیع منبع هوا برای سیلندرهای پنوماتیکی

• مدارهای پنوماتیک در خطوط تولید

• ماشین آلات بسته بندی و آزمایش مدارهای هوا

تگ های داغ: اتصالات فشاری پنوماتیک سری KQ2V، چین، سازنده، تامین کننده، کارخانه، قیمت پایین، کیفیت، آخرین فروش، پیشرفته
