اتصالات فشاری اتحادیه سری KQ2E

SOLH KQ2E سری SOLH Bukhead Union Push-in Fitting | کانکتور پنوماتیک مانت پانل

نام تجاری: SOLH توسط Richge Technology | اتصالات پنوماتیک تک لمسی SMC KQ2E معادل Bukhead Union

1. بررسی اجمالی محصول

     KQ2E اتصالات دیواری در سری اتصالات تک لمسی SOLH KQ2 است که کاملاً با SMC KQ2E قابل تعویض است. معمولاً اتصالات دیواری پانل نامیده می شود، جزء استاندارد برای نفوذ خط پنوماتیک از طریق پانل ها و پارتیشن های تجهیزات است. مدارهای هوای داخلی و خارجی را به هم متصل می کند، از نصب پنل سوپاپ ها و سیلندرها پشتیبانی می کند که به طور گسترده در کابینت های کنترل، محفظه های اتوماسیون و پارتیشن های اتاق تمیز استفاده می شود.

2. قوانین نامگذاری مدل

نمونه های تفکیک مدل:

  دیواره استاندارد دو لوله: KQ2E06-00A
     KQ2: اتصالات فشاری نسل دوم سری KQ2 (بدنه سفید)
     E: اتحاد دیوار، پانل از طریق ساختار
     06: قطر بیرونی لوله φ6mm، هر دو انتهای آن اندازه فشاری یکسان است
     00: دو پورت فشاری (بالک لوله به لوله)
     A: مهر و موم NBR، نوع واشر برای مونتاژ و جداسازی مکرر

  دیوار کوچک جمع و جور: KQ2E04-00J
     پسوند J: نسخه فشرده کوچکتر، ابعاد کوچکتر برای پانل های نازک و تجهیزات مینیاتوری

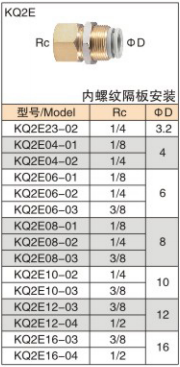

  رزوه ماده به دیواره لوله: KQ2E06-02A
     02: نخ لوله مخروطی زن Rc14

  معنی کامل: φ6 پورت فشاری ↔ رابط رزوه زن Rc1/4

3. سه نوع ساختاری

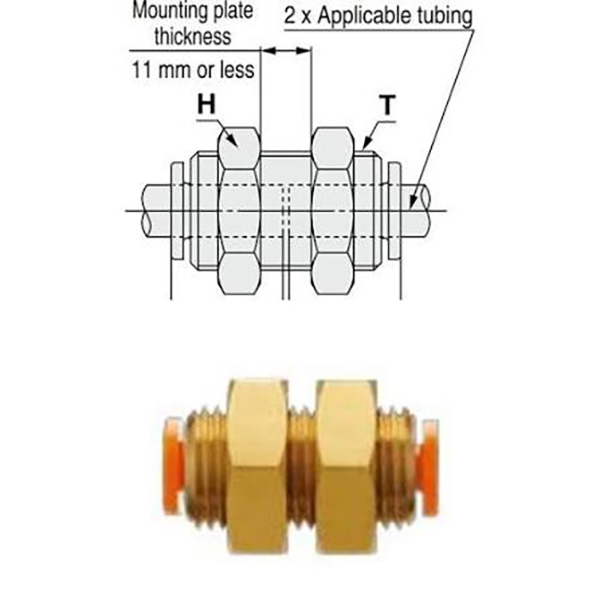

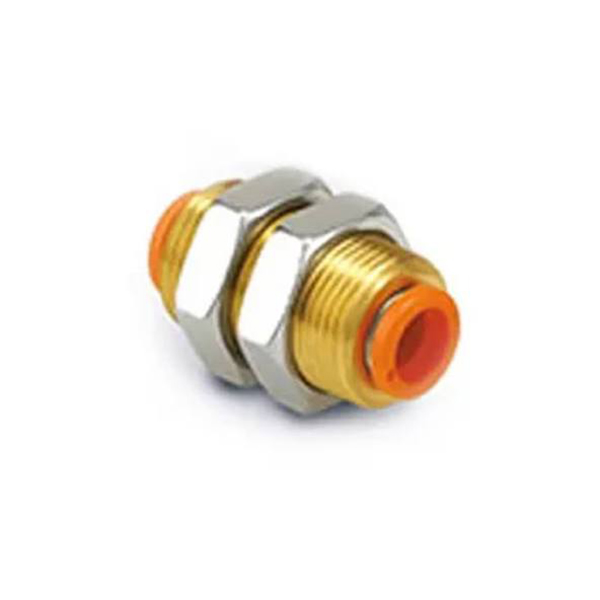

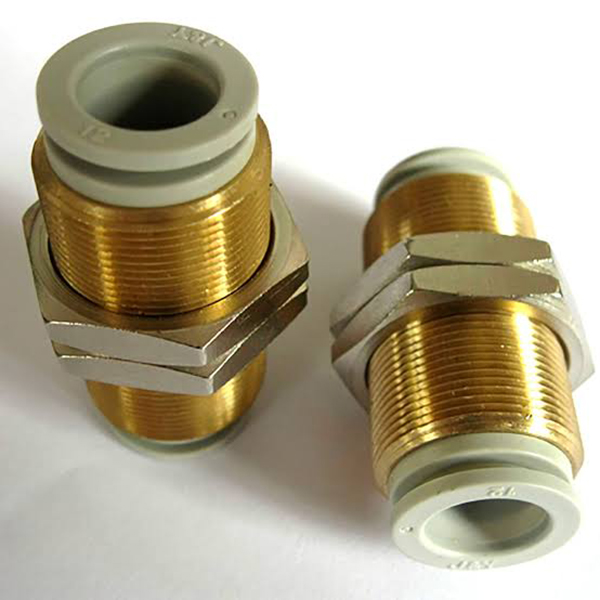

3.1 استاندارد Dual-Tube Bulkhead Union (KQ2EXX-00)

  ویژگی های ساختار:

     • هر دو انتهای پورت های فشاری با قطر مساوی. بخش میانی با نخ برنجی با روکش نیکل + مهره قفلی که پس از عبور از پانل ثابت می شود

     • کانال جریان مستقیم بدون کاهش قطر یا تغییر جهت، حداقل افت فشار

     • لوله های هوا در دو طرف پانل را می توان پس از نصب مستقیماً بدون آداپتورهای اضافی متصل کرد

3.2 جمع و جور Mini Dual-Tube Bulkhead Union (KQ2EXX-00J)

  ویژگی های ساختار:

     • طراحی مینیاتوری بهینه شده برای تجهیزات میکرو و پانل های نازک، طول کلی کوتاه تر و قطر نخ کوچکتر در مقایسه با نسخه استاندارد

     • مناسب برای پانل نازک و فضای نصب تنگ، سناریوهای سیم کشی متراکم

     • پارامترهای عملکرد مشابه مدل استاندارد، فقط اندازه فیزیکی کاهش می یابد

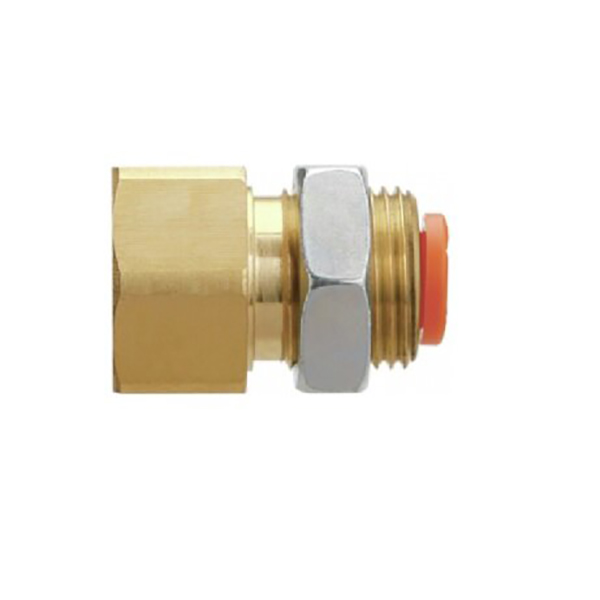

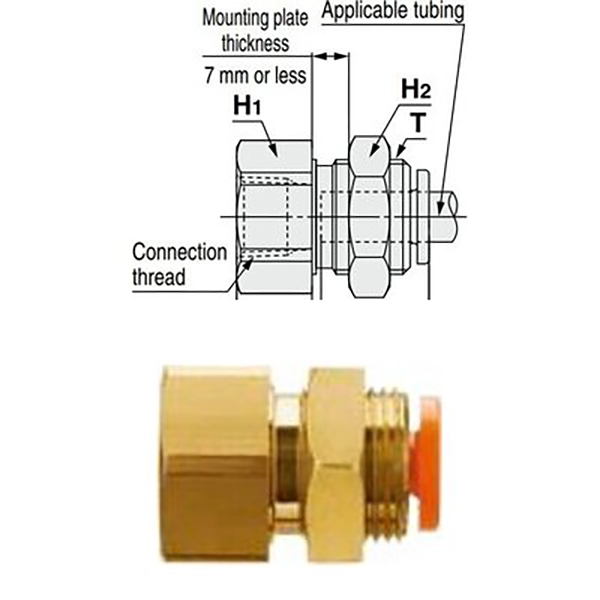

3.3 پیوند زنجیر به لوله (KQ2EXX-YY)

  ویژگی های ساختار:

     • یک سر رزوه مادگی Rc (شیر برقی، سیلندر، جزیره سوپاپ داخل پانل را وصل کنید)، سر دیگر درگاه فشاری برای لوله های خارجی

     • همراه با بخش رزوه ای و مهره قفل برای نفوذ و تثبیت پانل. نصب را انجام دهید: شیر رزوه ای داخلی + لوله هوای خارجی

     • پورت رزوه مستقیماً دریچه های رزوه ای استاندارد را جفت می کند. فقط پورت فشار ورودی برای سیم کشی منظم و ضدعملکرد نادرست پانل بیرونی قرار دارد

4. مشخصات فنی عمومی (کل سری)

5. راهنمای انتخاب و نصب

  راهنمای انتخاب

     • لوله هوا از طریق کابین کنترل / پانل تجهیزات، لوله در هر دو طرف → KQ2EXX-00

     • شیر برقی / سیلندر در پانل نصب شده، لوله در خارج → KQ2EXX-YY

     • تجهیزات مینیاتوری / پانل نازک، فضای تنگ محدود → KQ2EXX-00J

  نکات نصب

  1. توصیه اندازه سوراخ پانل:
     •لوله Φ4Φ6: قطر سوراخ توصیه شده Φ15 میلی متر
     •لوله Φ8Φ10: قطر سوراخ توصیه شده Φ20 میلی متر
     •لوله Φ12Φ16: قطر سوراخ توصیه شده Φ24 میلی متر

  2. محدودیت ضخامت پانل: نسخه استاندارد ≤7 میلی متر؛ نسخه J جمع و جور ≤5 میلی متر

  3. آماده سازی لوله: لوله را صاف و بدون سوراخ کنید. برای جلوگیری از نشتی، آن را به طور کامل تا زمانی که صدای کلیک قابل شنیدن باشد وارد کنید.

  4. بستن مهره: با سفت کردن مهره قفل عرضه شده پس از عبور از پانل، محکم کنید. نوار PTFE برای نوع A (مهربند واشر یکپارچه) مورد نیاز نیست.

  5. کاربرد خلاء: نوع A را با مهر و موم NBR برای حفظ خلاء پایدار انتخاب کنید.

6. مقایسه با مدل های مشابه

7. برنامه های کاربردی معمولی

     • بلوک کابینت کنترل: KQ2E06-00 برای اتصال سیلندرهای خارجی، سیم کشی مرتب، لوله داخلی را از کابینت خارج می کند.

     • نصب پنل شیر برقی: KQ2E06-01A برای شیر در پنل داخلی، فقط پورت فشار ورودی در معرض خارجی، تمیز و ضد لمس

     • نفوذ پارتیشن اتاق تمیز: نفوذ خط هوای مهر و موم شده بین اتاق تمیز و تجهیزات بدون شکستن محیط تمیز

     • سیم کشی متراکم برای تجهیزات فشرده: KQ2E04-00J برای پانل نازک در ماشین آلات کوچک برای صرفه جویی در فضا برای چیدمان چند مداری
