اتصال شناور سری JA / JB / JC / JS

اتصال شناور سری SOLH JA / JB / JC / JS | کانکتور انتهایی میله پنوماتیکی معادل SMC

نام تجاری: SOLH توسط Richge Technology | اتصال شناور استاندارد SMC، تعویض مستقیم

1. بررسی اجمالی محصول

  مفصل شناور به عنوان یک مفصل انعطاف پذیر بین میله پیستون سیلندر و بار عمل می کند. عملکرد اصلی آن جذب اشتباه در نصب و خطای موازی است. از میله پیستون در برابر رانش جانبی محافظت می کند، خمش، سایش غیرعادی و خطر گیر کردن را کاهش می دهد. این یک لوازم جانبی ضروری استاندارد برای ماشین آلات اتوماسیون است.

2. چهار سری طبقه بندی و تفاوت

3. مشخصات فنی عمومی

   زاویه چرخش: ± 5 درجه برای JA/JB/JS. مدل های JC انتخاب شده تا ± 10 درجه

   آفست مجاز: 0.5 ~ 1 میلی متر (JA); 0.5 میلی متر (JB / JC / JS)

     • دمای عملیاتی: -5 ~ 70 ℃ (استاندارد)؛ -10~+120℃ (جنس فولاد ضد زنگ)

     • اندازه رزوه: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22، مطابق با سوراخ سیلندر

     • فشار کاری: ≤1 مگاپاسکال برای پنوماتیک؛ ≤3.5 مگاپاسکال برای نسخه های هیدرولیک سنگین

4. توضیح کد مدل و مثالها

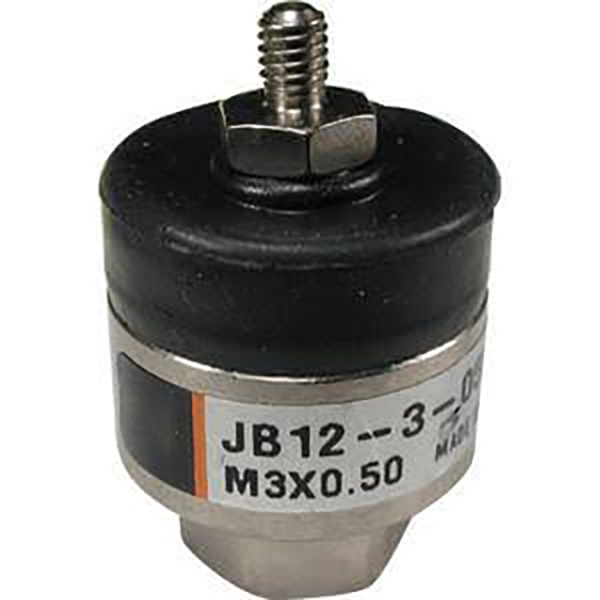

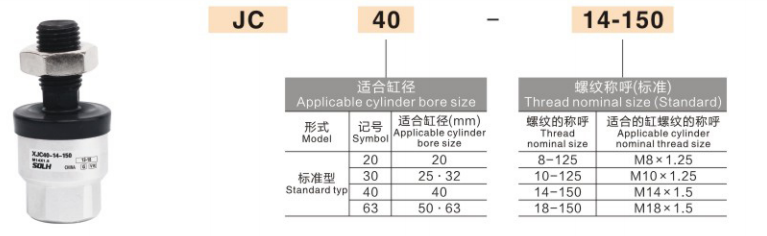

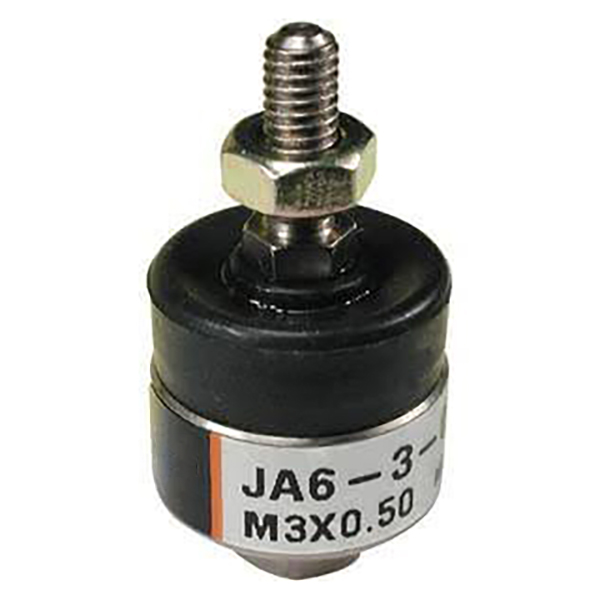

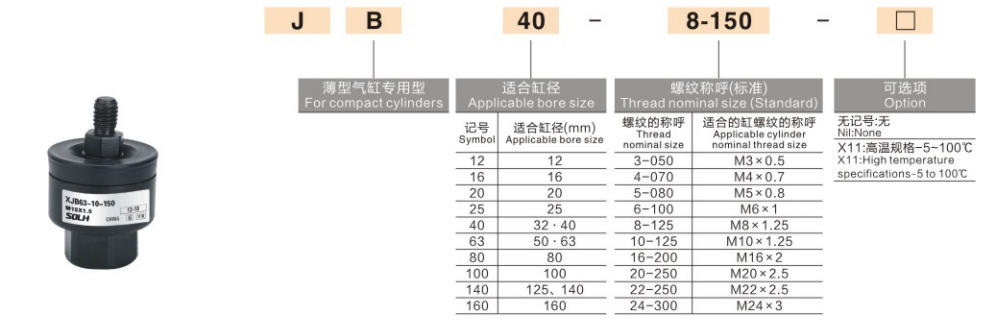

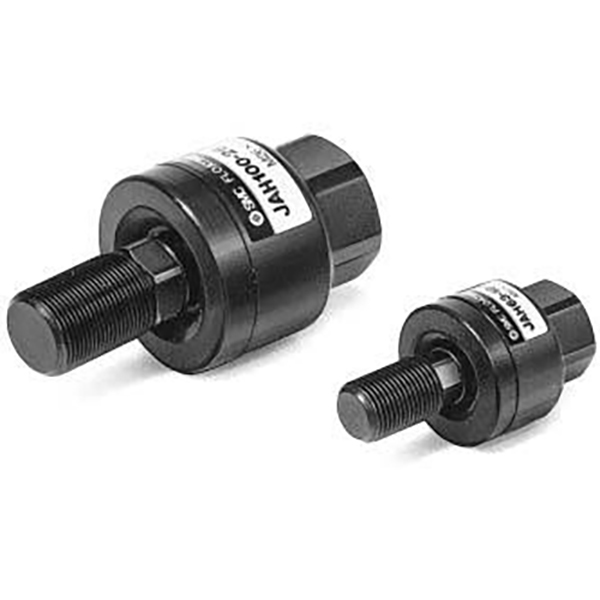

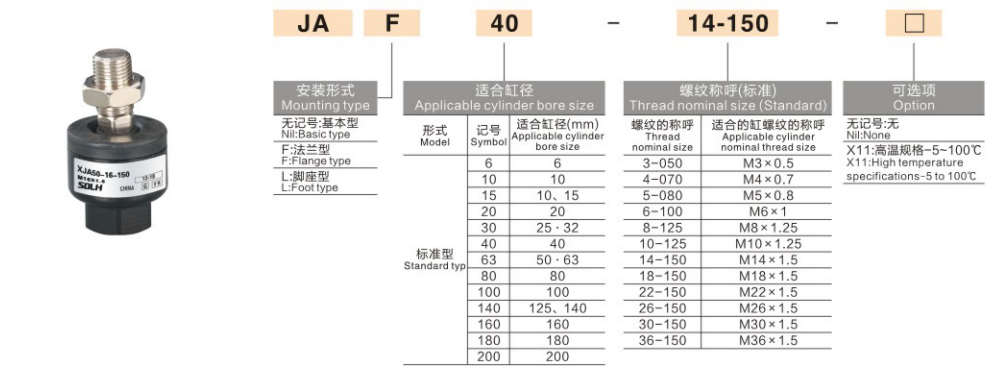

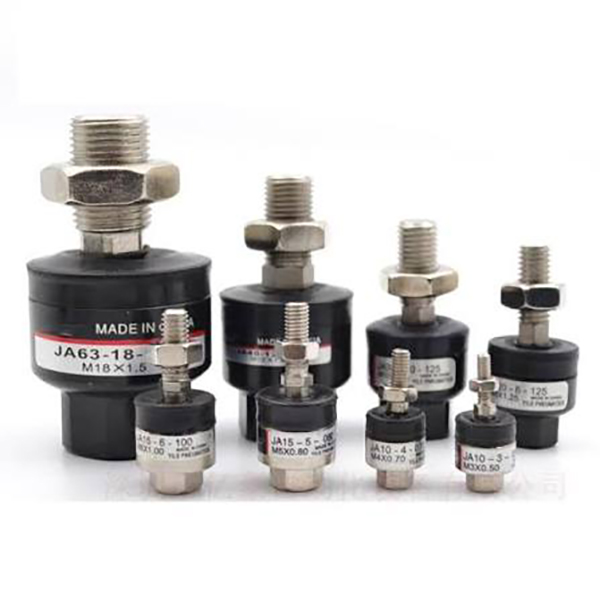

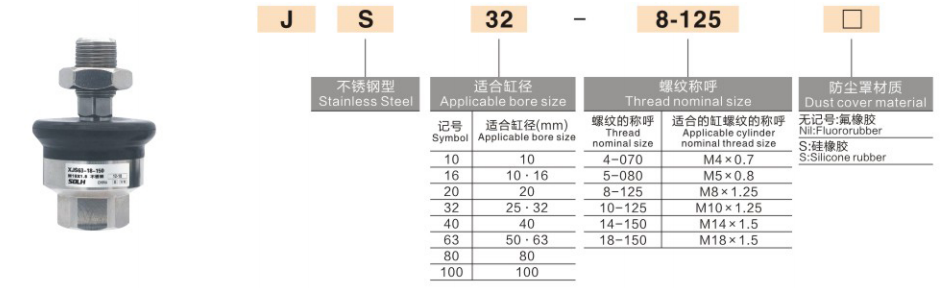

  JA20-8-100 / JB16-6-080 را به عنوان مرجع در نظر بگیرید:
  پیشوند JAJB/JC/JS = نوع سری
  شماره 1 (20/16): سوراخ سیلندر همسان Φ20 / Φ16
  شماره 2 (86): رزوه میله پیستون M8×1.25 / M6×1.0
  پسوند (100080): بعد نصب / کد میله، مطابق با طول کلی استاندارد است

5. راهنمای انتخاب 3 مرحله ای

  1. سری ها را بر اساس نوع سیلندر انتخاب کنید
     سیلندر استاندارد (SC  SI / CP96) → JA، اولویت کلی
     سیلندر نازک (CQ2  CDQ2) → JB، فضای فشرده
     سیلندر میکرو  طرح بسیار محکم → JC فوق کوتاه
     مواد غذایی   محیط پزشکی / مرطوب / خورنده → فولاد ضد زنگ JS

  2. اندازه نخ و سوراخ را مطابقت دهید
     رزوه میله پیستون (M5  M8 / M10 و غیره) و سوراخ سیلندر را تأیید کنید. توجه: حفره های مشابه از مارک های مختلف ممکن است مشخصات رزوه متفاوتی داشته باشد، همیشه در برابر نقشه واقعی سیلندر بررسی کنید.

  3. بار و شرایط کاری مطابقت دارد
     پنوماتیک استاندارد: سری استاندارد OK
     بار سنگین  هیدرولیک: اتصال شناور اختصاصی سنگین را انتخاب کنید (JA معمولی نیست)
     رفت و برگشت با فرکانس بالا: نسخه پوشش گرد و غبار را برای عمر طولانی تر ترجیح دهید

6. نکات نصب و بهره برداری

     • درپوش گرد و غبار را قبل از رزوه کشی روی میله پیستون بردارید، پس از مونتاژ مجدداً نصب کنید تا از خرد شدن درپوش جلوگیری شود.

     • مقدار کمی از قفل نخ بی هوازی را روی نخ ها قرار دهید. نوار PTFE ممنوع است. زباله ها ممکن است مفصل توپ را مسدود کنند.

     • گشتاور سفت شدن مشخص شده را دنبال کنید. سفت شدن بیش از حد، مفصل توپ را قفل می کند و عملکرد شناور را غیرفعال می کند.

     • پس از نصب به صورت دستی چرخش دهید تا حرکت آزادانه بدون چسبندگی را تأیید کنید.

7. بیانیه جایگزینی SOLH

     اتصالات شناور SOLH JA/JB/JC/JS به طور کامل از کدگذاری، ابعاد و مشخصات عملکرد مدل SMC پیروی می کنند. جایگزینی مستقیم برای قطعات وارداتی، با قیمت رقابتی و زمان کوتاه‌تر، ایده‌آل برای کاهش هزینه تجهیزات انبوه.
