نام تجاری: SOLH توسط Richge Technology
سری SOLH IS10 سوئیچ فشار مکانیکی لوله نی بدون تماس (نی خشک)، جزء پایش فشار پایه برای مدارهای پنوماتیک استاندارد است. با ساختار جمع و جور ساده و عملکرد فوق العاده قابل اعتماد در چرخه طولانی، به طور گسترده ای با سه واحد روان کننده تنظیم کننده فیلتر هوا FRL برای تشخیص فشار هوا در زمان واقعی و خروجی سیگنال اینترلاک مطابقت دارد.
1. اصل عملیات
- هوای فشرده پیستون را در برابر کشش فنر فشار می دهد، آهنربای تعبیه شده روی پیستون نزدیک لوله نی حرکت می کند تا ماشه مغناطیسی و هدایت مدار را کامل کند. هنگامی که فشار هوا به زیر آستانه تنظیم مجدد می رسد، فنر پیستون را به عقب می راند، آهنربا از لوله نی دور می شود و مدار قطع می شود.
2. قطعات ساختاری هسته
- پیستون با آهنربای دائمی یکپارچه: جابجایی فشار هوا را حس می کند
-- لوله نی (سوئیچ نی خشک): تحریک مغناطیسی غیر تماسی، سایش تماس مکانیکی صفر
-- پیچ تنظیم فشار: تنظیم دستی آستانه ماشه با پیچ گوشتی
- پنجره مشاهده مدرج مکانیکی: بازخوانی مستقیم مقدار فشار از پیش تعیین شده در واحد MPa
|
مورد پارامتر |
مشخصات استاندارد |
| حداکثر فشار عملیاتی |
0.7 مگاپاسکال |
| محدوده فشار قابل تنظیم |
استاندارد: 0.1 ~ 0.4 مگاپاسکال. محدوده گسترده اختیاری: 0.1 ~ 0.6 MPa |
| گروه مرده هیسترزیس |
≤ 0.08 مگاپاسکال |
| تکرار دقت موقعیت یابی |
± 0.05 مگاپاسکال |
| رتبه بندی تماس بگیرید |
1A، قابل اجرا در 100 ولت AC/DC |
| عمر خدمات برق |
5 میلیون چرخه سوئیچینگ |
| درجه حفاظت |
ضد گرد و غبار IP40 |
| اندازه موضوع پورت |
R1/8 (مدل IS10-01S) |
| خروجی کابل |
سیم سرب مستقیم 0.5 متری استاندارد؛ کابل توسعه یافته اختیاری 3 متر / 5 متر |
| دمای عملیاتی محیط |
-5 ~ 60 ℃ (بدون یخ در داخل خط لوله هوا) |
دو ساختار اصلی نصب برای نیازهای چیدمان مختلف:

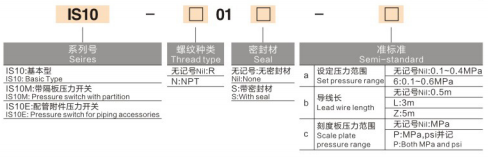

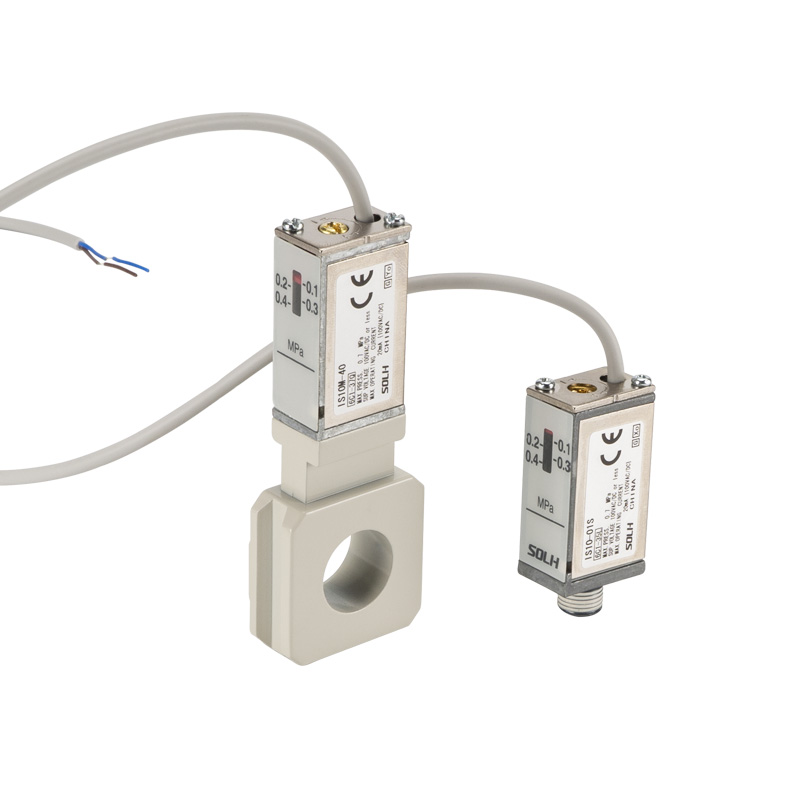

1. نوع اتصال رشته درون خطی (IS10-01S)
- نصب مستقیم پیچ از طریق پورت رزوه R1/8، سازگار با واحدهای تک سیلندر، خروجی شیر برقی و مینی یونیت های سرویس هوا.
2. نوع پایه پایه منیفولد (IS10M / IS10E)
- IS10M مجهز به پایه گیره مربعی در کنار، می تواند مستقیماً بر روی سه واحد مدولار AC استاندارد SMC FRL بدون اتصالات آداپتور اضافی گیره کند و در فضای نصب داخلی کابینت صرفه جویی کند.
1. سایش تماس مکانیکی صفر
- تحریک نی مغناطیسی بدون تماس، بدون جرقه الکتریکی در نقطه تماس. عمر مفید 5 تا 10 برابر بیشتر از فشار سوئیچ های مکانیکی میکروکنتاکت سنتی مانند IS3000.
2. کالیبراسیون فشار آفلاین بصری
- پنجره مقیاس درجه بندی شده داخلی MPa، پیچ تنظیم را با پیچ گوشتی تنظیم کنید. آستانه فشار را می توان بدون منبع تغذیه در محل تنظیم کرد.
3. سازگاری بار AC و DC جهانی
- از تمام ولتاژهای AC/DC زیر 100 ولت پشتیبانی می کند، می تواند مستقیماً دریچه های برقی مینیاتوری را هدایت کند یا پایانه های ورودی دیجیتال PLC را بدون رله میانی متصل کند.
4. طراحی فشرده سبک وزن مینیاتوری
- 16٪ سبک تر و 11٪ حجم کمتر از نسل قدیمی سری IS1000، کاملاً متناسب با چیدمان تجهیزات خودکار باریک بسیار یکپارچه است.
1. منبع اصلی هوا نظارت کم فشار و زنگ
- در خروجی سه واحد FRL نصب شده است. هنگامی که فشار منبع تغذیه به کمتر از 0.4 مگا پاسکال میرسد، سیگنال هشدار اینترلاک را ارسال میکند تا از ویبرههای پنوماتیکی و چکشهای ضربهزن در برابر آسیبهای رانش ناکافی محافظت کند.
2. تایید موقعیت سیلندر تمام سکته مغزی
- هنگامی که سیلندر به طور کامل گسترش می یابد، فشار محفظه به مقدار از پیش تعیین شده برای خروجی سیگنال ماشه برای اینترلاک متوالی عمل ایستگاه تولید بعدی افزایش می یابد.
3. حفاظت ایمنی مدار ویبراتور
- نظارت بر فشار هوای کار در زمان واقعی؛ هنگامی که فشار کمتر از آستانه است، منبع تغذیه شیر اگزوز سریع را قطع کنید، از فرسودگی ویبراتور ناشی از نیروی لرزش ضعیف جلوگیری کنید.
سوئیچ فشار لوله رید غیر تماسی سری SOLH IS10 انواع پایه رزوه ای و گیره منیفولد FRL را با محدوده قابل تنظیم 0.1 تا 0.6 مگا پاسکال، طول عمر چرخه طولانی مدت 5 میلیون و کالیبراسیون فشار آفلاین، سنسور پایش فشار هوا کم هزینه ایده آل برای سیلندر، ویبراتور و مدارهای خودکار عمومی ارائه می دهد.
