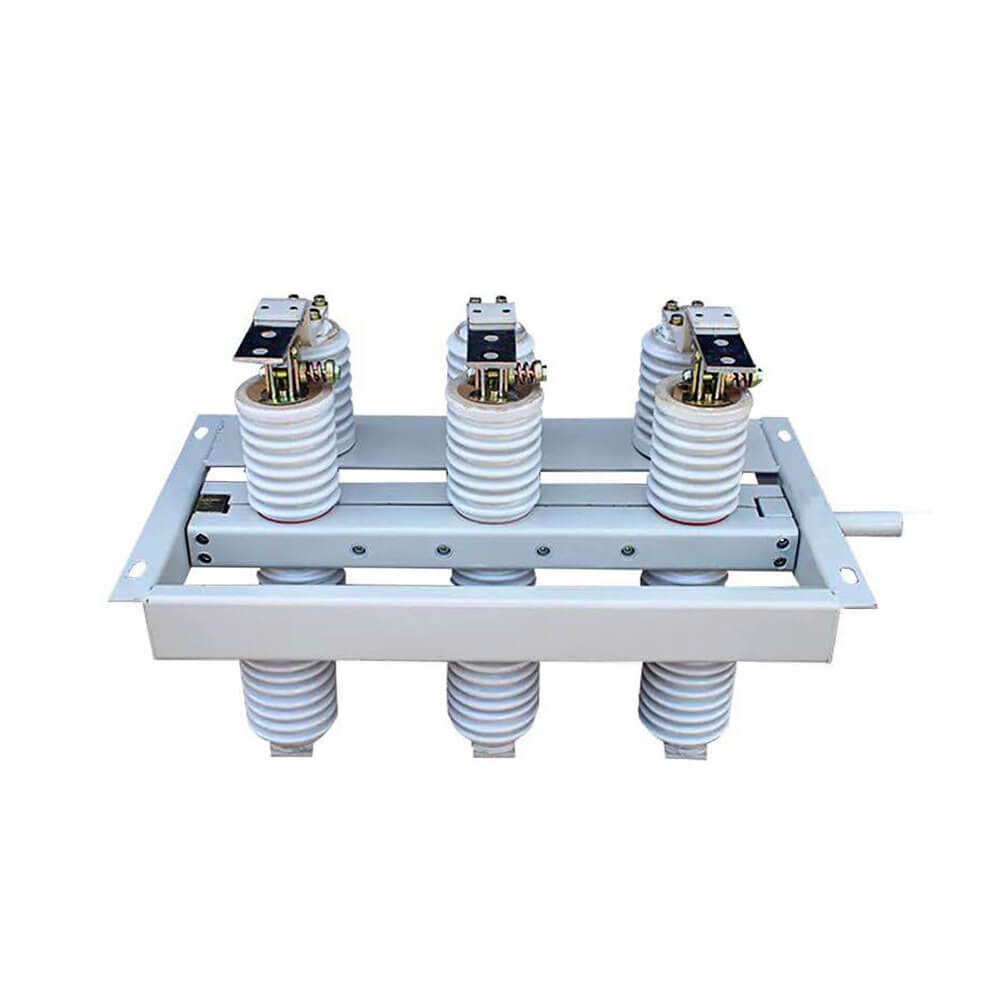

سوئیچ جدا کننده ولتاژ بالا روتاری داخلی نوع GN30-12
قطع کننده ولتاژ بالا روتاری داخلی GN30-12 یک نوع جدید با چاقوی دوار است. فرمول ساختاری اصلی این است که دو مجموعه عایق و کنتاکت را در سطوح بالایی و پایینی قاب سه فاز مشترک پایین ثابت کنیم و با چرخاندن چاقو، کلید باز و بسته شود. سوئیچ GN3-12D شکلی از چاقوی اتصال را بر اساس GN30-12 اضافه می کند تا نیازهای سیستم های قدرت مختلف را برآورده کند. این محصول دارای طراحی فشرده، فضای کوچک، عایق قوی، نصب و تنظیم آسان است. این الزامات "سوئیچ جدا کننده ولتاژ بالا و سوئیچ ارت" را برآورده می کند و برای سیستم های داخلی با ولتاژ نامی تا 10 کیلو ولت AC 50 هرتز و کمتر قابل استفاده است. می توان از آن به عنوان مدار باز و بسته در مواقعی که ولتاژ و بدون بار وجود دارد استفاده کرد. می توان از آن با تابلو برق فشار قوی استفاده کرد یا به تنهایی استفاده کرد.

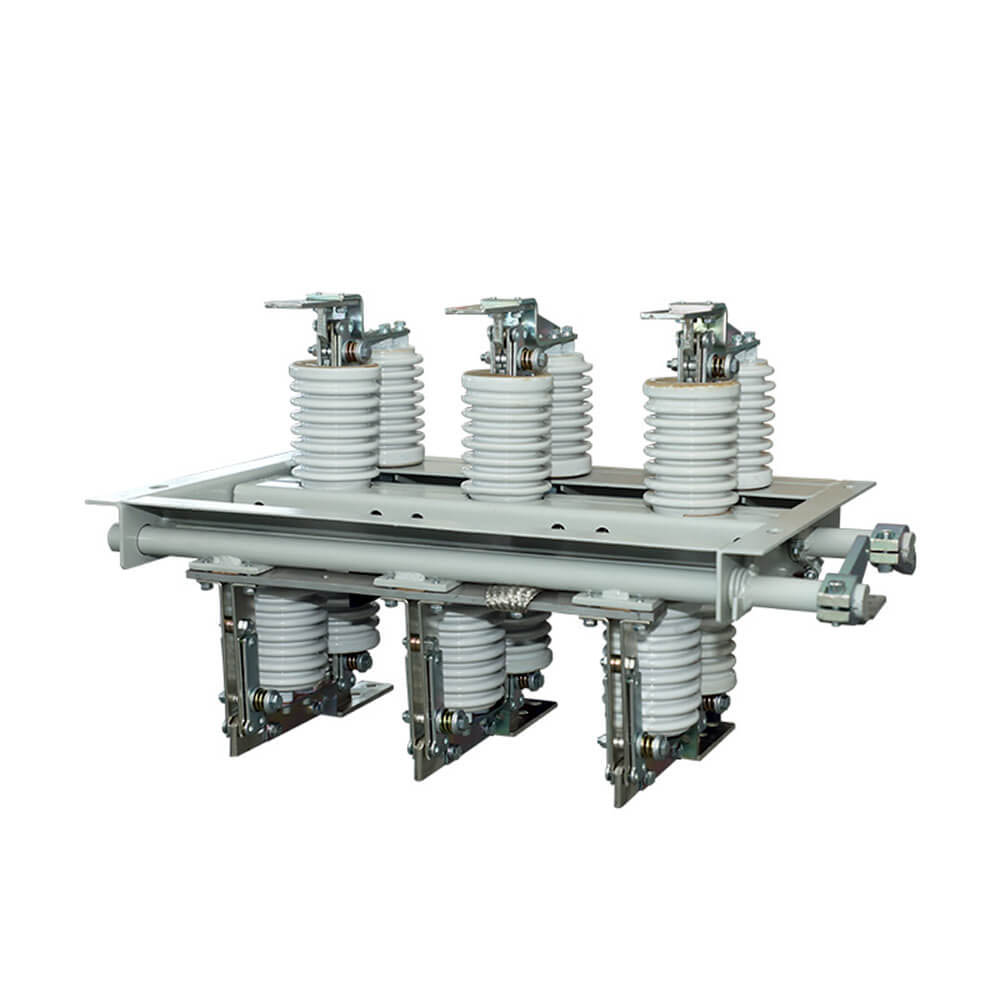

سوئیچ قطع ولتاژ بالا روتاری داخلی نوع GN30-12 (D) یک سوئیچ ایزوله نوع جدید از نوع چاقوی دوار است، ساختار اصلی دو گروه عایق و تماس در دو صفحه شاسی سه فاز ثابت است، از طریق تماس دوار، سوئیچ روشن و خاموش را متوجه می شود. سوئیچ نوع GN30-12 (D) یک چاقوی اتصال به زمین جدید بر اساس سوئیچ نوع GN30-12 است که می تواند نیازهای سیستم های قدرت مختلف را برآورده کند. طراحی محصول با فضای اشغال شده فشرده، کوچک، قابلیت عایق قوی، نصب و تنظیم آسان است، عملکرد آن مطابق با الزامات GB1985-89 "سوئیچ جداکننده ولتاژ بالا و سوئیچ زمین" است، که برای ولتاژ نامی 10 کیلو ولت AC 50 هرتز و کمتر از سیستم برق داخلی، برای باز کردن و بسته شدن مدار داخلی، برای باز کردن و بسته شدن مدار، مطابقت دارد. می توان از آن با کابینت سوئیچ فشار قوی استفاده کرد و همچنین می تواند به طور جداگانه استفاده شود.
ویژگی های سوئیچ ایزوله GN30-12
1. از عایق های سرامیکی، بادوام، مقاوم در برابر آلودگی و بدون تمیز کردن ساخته شده است.
2. با استفاده از فن آوری جدید تماس های لحیم کاری نقره، مقاومت در برابر تماس کم، هدایت الکتریکی خوب و استحکام مکانیکی بالا.
3. سخت افزار با کیفیت بالا، محکم و بادوام، آسان برای آسیب رساندن، آسان برای استفاده و سبک وزن.
 |
 |
| مدل |
ولتاژ نامی (kV) |
جریان نامی (A) |
جریان مقاومت کوتاه مدت دارای امتیاز 4s (مقدار موثر) (ه) |
حداکثر جریان مقاومتی نامی (ه) |
| GN30-12/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN30- 12/630- 20 |
12 | 630 | 20 | 50 |
| GN30- 12/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN30-12/1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN30- 12/D400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN30- 12/D630-20 |
12 | 630 | 20 | 50 |
| GN30- 12/D1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN30- 12/D1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. ارتفاع پوستر: حداکثر 3000 متر.
2. دمای محیط: نه بالاتر از +40 درجه سانتیگراد، نه کمتر از -30 درجه سانتیگراد. اختلاف دمای روزانه 15 درجه سانتیگراد است.
3. دمای نسبی هوای داخلی: نه بیشتر از 90٪ (در +25 درجه سانتیگراد).
4. شدت زلزله: حداکثر 8 درجه
5. محل نصب نباید دارای گاز، رسوب شیمیایی بخار، اسپری نمک، گرد و غبار، کثیفی و سایر مواد منفجره و خورنده باشد که به طور جدی بر عایق و رسانایی جداکننده تأثیر بگذارد.
6. در محل نصب نباید لرزش شدید مکرر وجود داشته باشد
● OEM&ODM را بپذیرید: بله
●گواهی: CE، گزارش تست
●زمان تولید: 7 ~ 12 روز کاری
●دوره گارانتی: 12 ماه
●زمان تحویل: 15 روز
●هنگام سفارش این کلید، لطفاً مشخصات مدل، ولتاژ نامی، جریان نامی و سایر اطلاعات فنی را ذکر کنید.
●اگر الزامات خاصی وجود دارد، می توانید برای حل آنها با ما مذاکره کنید.
