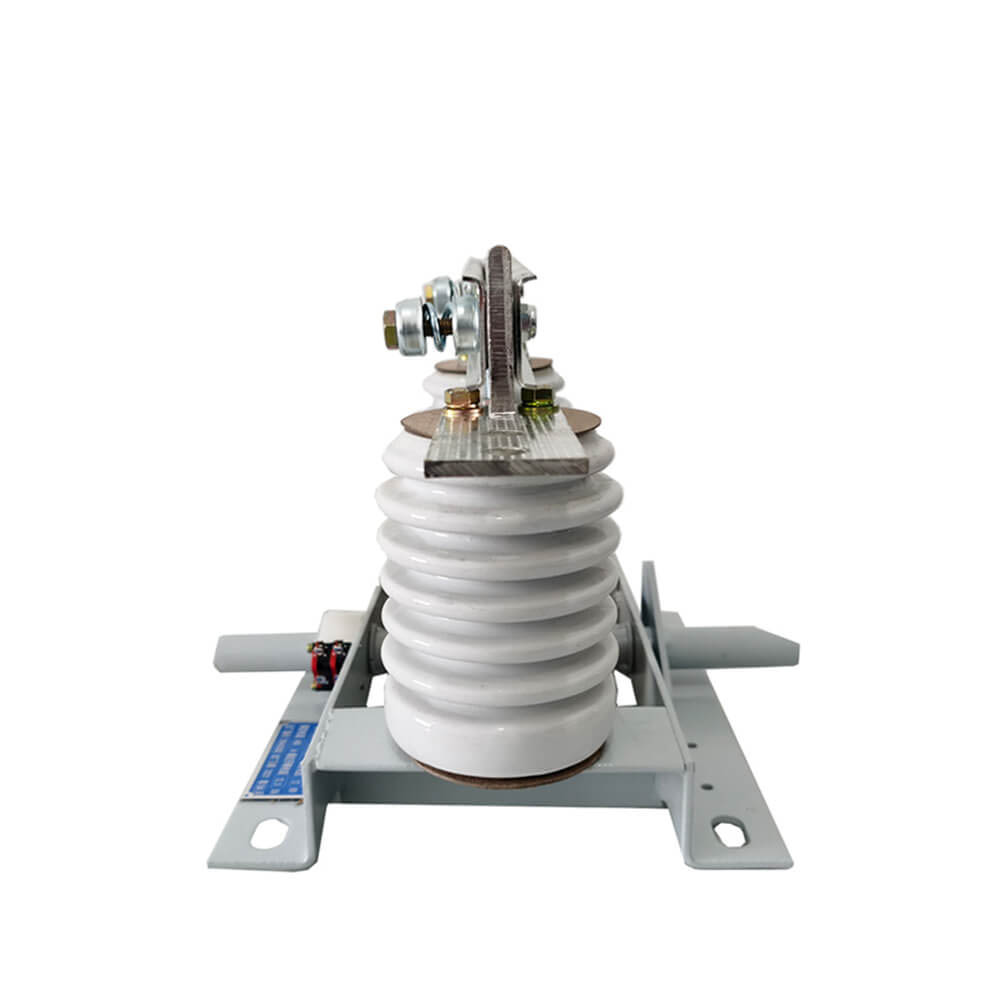

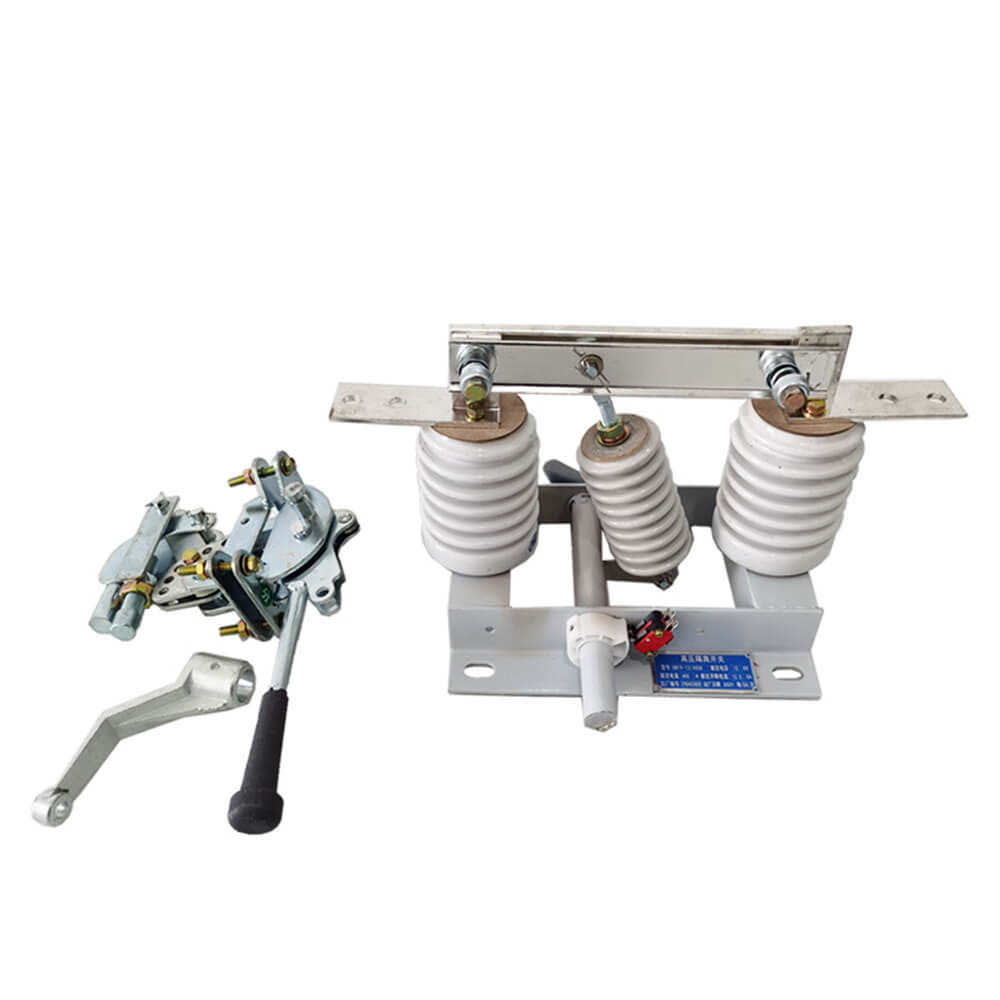

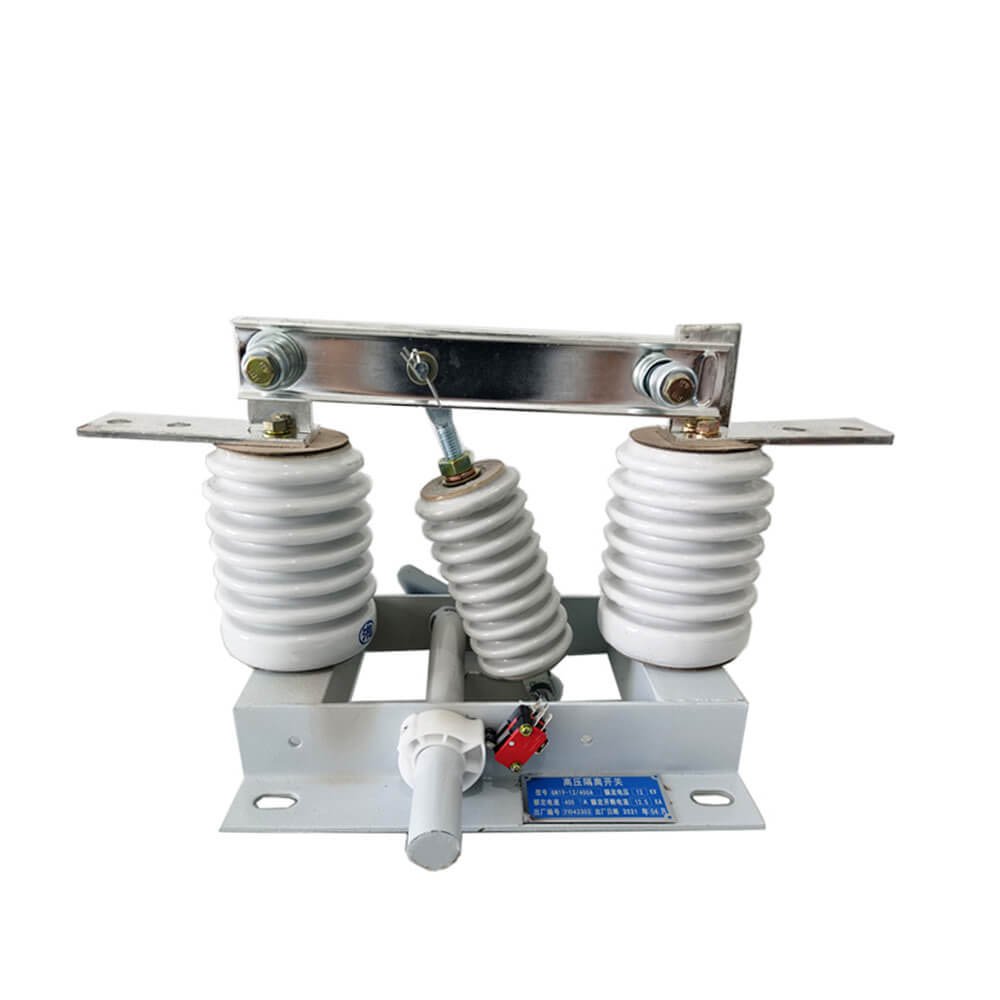

قسمت رسانا از سوئیچ قطع اتصال از نوع GN19-12/400 ، 630 ، 1000 ، 1250 بر روی پایه توسط دو عایق ستون برای هر مرحله ثابت شده است. (نوع GN19-12C/400 ، 630 ، 1000 ، 1250 دارای یک عایق ستون و یک عایق پوشش چینی است.) این سه مرحله به صورت موازی نصب می شوند و قسمت رسانا شامل تماس های استاتیک چاقوهای تماس و دارندگان تماس (یا میله های رسانا) است. هر مرحله از چاقوی تماس به وسط عایق کراوات متصل می شود ، عایق کراوات و روی پایه دوک متصل نصب می شود. دوک نخ ریسی به میله اتصال (با کاربر ارائه شده) و نوع CS6-1 مکانیسم حرکت از طریق دسته متصل است. چاقوی مخاطب اتصال از دو صفحه مس شکاف تشکیل شده است که نه تنها باعث افزایش ناحیه اتلاف گرما از چاقوی تماس می شود تا دمای پایین را پایین بیاورد ، بلکه قدرت مکانیکی چاقوی تماس را نیز بهبود می بخشد ، به طوری که پایداری پویا سوئیچ بهبود می یابد. یک انتهای چاقوی تماس بر روی بلوک تماس (یا روی میله رسانا) توسط یک پیچ (ماشین شاو) نصب شده است. GN19-12/1000 ، 1250 در تماس با نصب صفحه قفل مغناطیسی ، Ppupose از صفحه قفل مغناطیسی این است که وقتی یک جریان بزرگ اتصال کوتاه برای تقویت چاقوی تماس دو شیار بین | جاذبه سوئیچ های قطع اتصال GN19-12/400 ، 630 از طریق جریان محدودیت کمی دارند ، بنابراین نیازی به اضافه کردن یک صفحه قفل مغناطیسی نیست.
 |
 |
 |

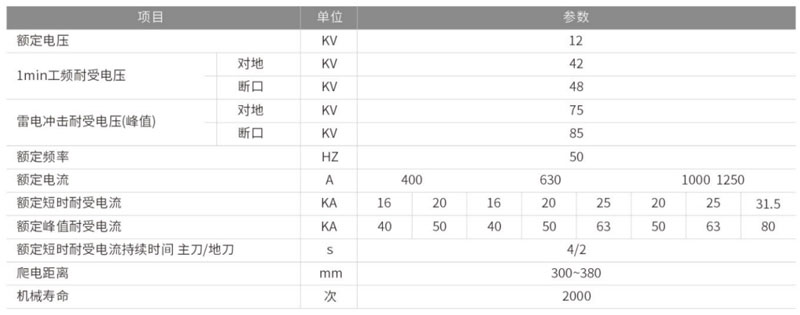

| مدل |
ولتاژ دارای امتیاز (KV) |
جریان فعلی (الف) |
با مقاومت در برابر جریان کوتاه مدت ( / 4S) |
اوج دارای جریان مقاومت در برابر جریان () |
| GN19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12 / 630-20 |
12 | 630 | 20 | 50 |
| GN19-12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. حد بالایی دمای محیط +40 ℃ ، حد پایین -l0 ℃ ، توجه: اجازه ذخیره و حمل و نقل در -25
2. ارتفاع بیش از 1000 متر نیست
رطوبت نسبی: میانگین روزانه بیش از 95 ٪ نیست ، میانگین ماهانه بیش از 90 ٪ نیست
4. فشار بخار آب: میانگین روزانه بیش از 10-3 mpa 2.2 × ، میانگین ماهانه بیش از 10-3mpa 1.8 1.8 نیست
5. هوای اطراف باید عاری از گازهای خورنده یا قابل احتراق ، بخار آب و سایر آلودگی های آشکار باشد.
6. هیچ ارتعاش منظم و خشونت آمیز نیست.
توجه: لطفاً اگر مطابق با شرایط فوق نباشد ، با سازنده مشورت کنید تا مشکل را حل کنید
● OEM و ODM را بپذیرید: بله
● گواهی: CE ، گزارش های آزمون
● زمان تولید: 12 روز کاری 7 ~
● دوره گارانتی: 12 ماه
● زمان تحویل: 15 روز
● هنگام سفارش این سوئیچ ، لطفاً مشخصات مدل ، ولتاژ دارای امتیاز ، جریان فعلی و سایر داده های فنی را نشان دهید.
● اگر الزامات خاصی وجود دارد ، می توانید برای حل آنها مذاکره کنید.
