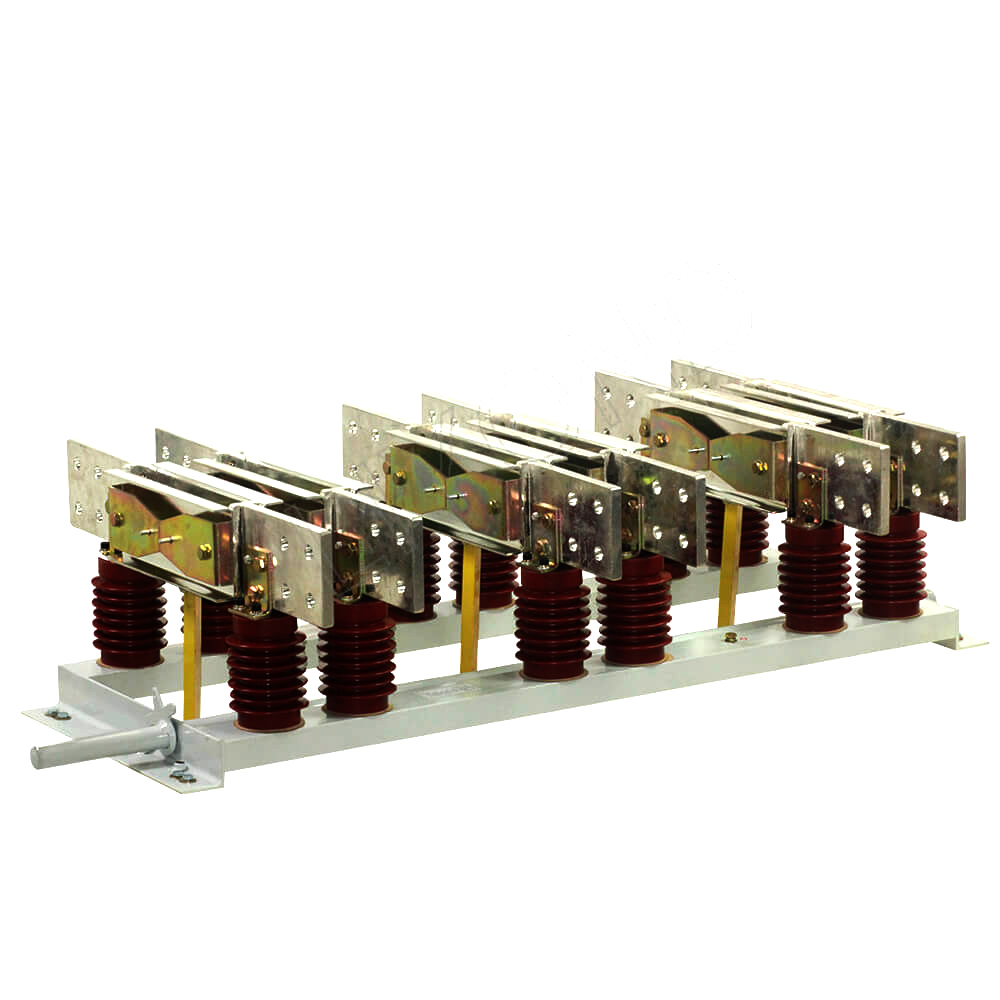

کلید عایق سه فاز GN22-12 6300A جریان بالا ولتاژ داخلی داخلی

کلید عایق سه فاز GN22-12 6300A جریان بالا ولتاژ داخلی داخلی

    قطع کننده ولتاژ بالا سری GN22-12 (C) (D) کلید ولتاژ بالا در سیستم های قدرت با ولتاژ نامی 12 کیلو ولت، 50 هرتز و کمتر برای اتصال، قطع یا تبدیل خطوط تحت ولتاژ اما بدون بار استفاده می شود.

مکانیسم تطبیق: مجهز به CS6-1، CS6-2 و سایر مکانیسم های عملیاتی دستی، و مکانیسم های عملیاتی الکتریکی نیز قابل استفاده است.

   این سری از سوئیچ ها توسط مکانیزم عملکرد دستی CS6-2 یا مکانیزم عملکرد الکتریکی کار می کنند و می توانند در سمت چپ یا راست جدا کننده نصب شوند.

ویژگی های ساختاری

این محصول یک کلید عایق جریان بالا با ساختار چاقوی پایین مشترک سه فاز است. این یک نمونه اولیه قفل مکانیکی با عمل دو مرحله ای بسته شدن و تماس، دستیابی به تماس بدون سایش، نیروی عملیاتی کوچک، فشار تماس بالا، و پایداری حرارتی دینامیکی خوب را اتخاذ می کند.

حوزه های کاربردی:

سیستم های سوئیچ گیر: در تابلو برق محصور شده فلزی برای جداسازی و محافظت از مدارهای الکتریکی استفاده می شود.

تجهیزات توزیع برق: ایده آل برای استفاده در پست های برق، تضمین ایزوله ایمن مدار در طول تعمیر و نگهداری.

نیروگاه های برق: در کاربردهای داخلی که در آن ایزوله الکتریکی با ولتاژ بالا برای عملیات و نگهداری ایمن مورد نیاز است استفاده می شود.

ایستگاه های ترانسفورماتور: در پست های ترانسفورماتور برای جداسازی ایمن مدارهای ترانسفورماتور استفاده می شود.

تاسیسات انرژی تجدید پذیر: می توان در سیستم های ذخیره سازی انرژی یا انرژی های تجدید پذیر مانند مزارع خورشیدی و بادی برای حفاظت و جداسازی در طول تعمیر و نگهداری استفاده کرد.

شرایط محیطی برای استفاده

1.دمای هوای محیط: -15℃~40℃، دمای متوسط ​​روزانه ≦35℃.

2. ارتفاع ≦1000 متر.

3. شرایط دما:

میانگین رطوبت نسبی روزانه ≦95٪، میانگین روزانه فشار بخار آب ≦2.2kPa;

میانگین رطوبت نسبی ماهانه ≦90٪، میانگین ماهانه فشار بخار آب ≦1.8kPa.

4. شدت زلزله ≦8 درجه.

5. مکان های بدون آتش سوزی، خطر انفجار، آلودگی شدید، خوردگی شیمیایی و ارتعاش شدید.

توجه: در صورتی که شرایط استفاده از محصول بیش از مفاد فوق باشد، کاربر باید با شرکت مذاکره و تعیین کند.

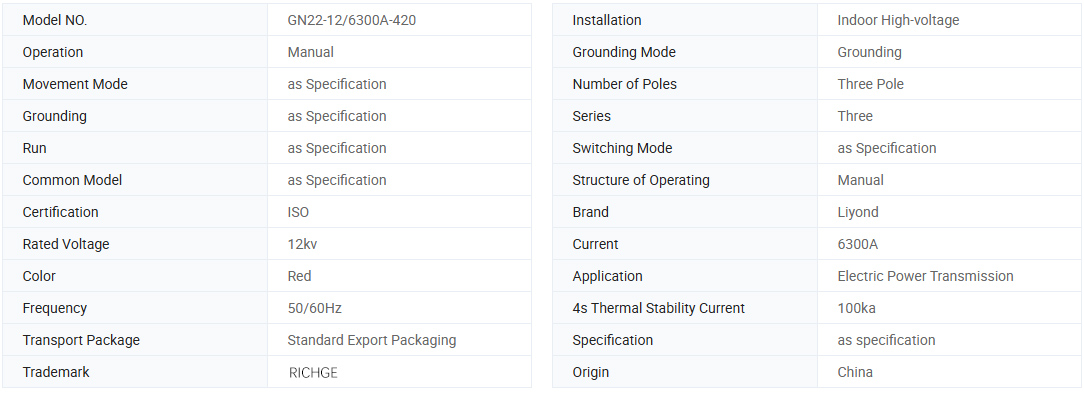

اطلاعات پایه

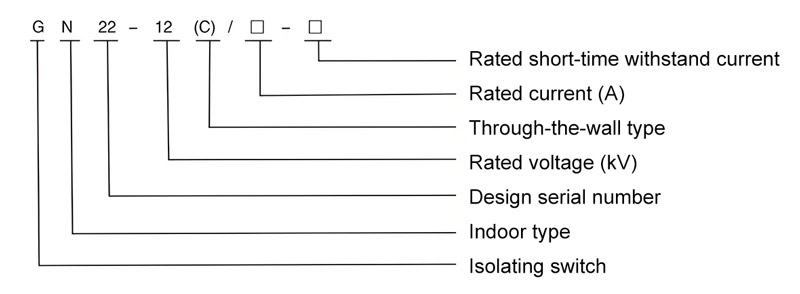

نمایش را توضیح دهید

پارامتر فنی

مدل.	ولتاژ نامی	جریان نامی	جریان پایداری حرارتی 4 ثانیه (مقدار مؤثر) kA	جریان پایداری دینامیکی (مقدار اوج) kA
GN22-12(C)(D)/2000A	12	2000	50	100
GN22- 12(C)(D)/2500A	12	2500	50	125
GN22-12(C)(D)/3150A	12	3150	50	125
GN22- 12(C)(D)/4000A	12	4000	50	125
GN22-12(C)(D)/5000A	12	5000	100	250
GN22- 12(C)(D)/6300A	12	6300	100	250
GN22- 12(C)(D)/8000A	12	8000	100	250

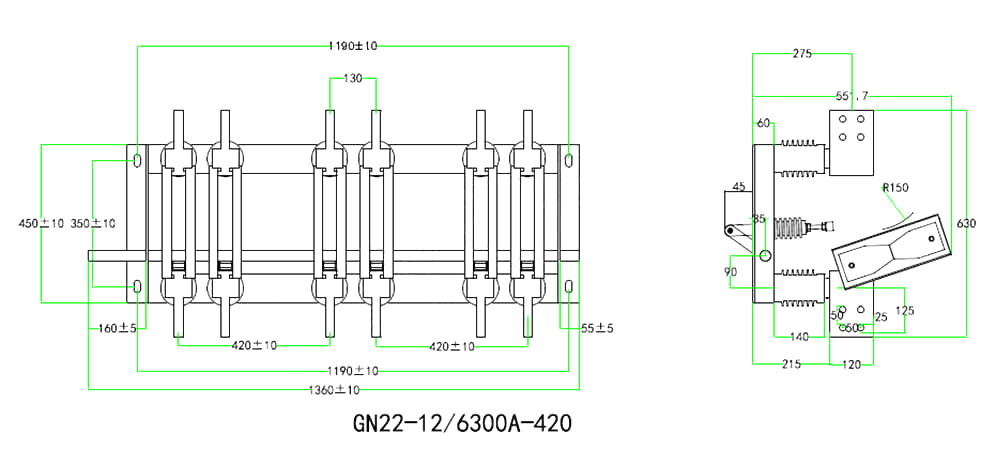

مرجع ترسیم ابعادی (6300A)
