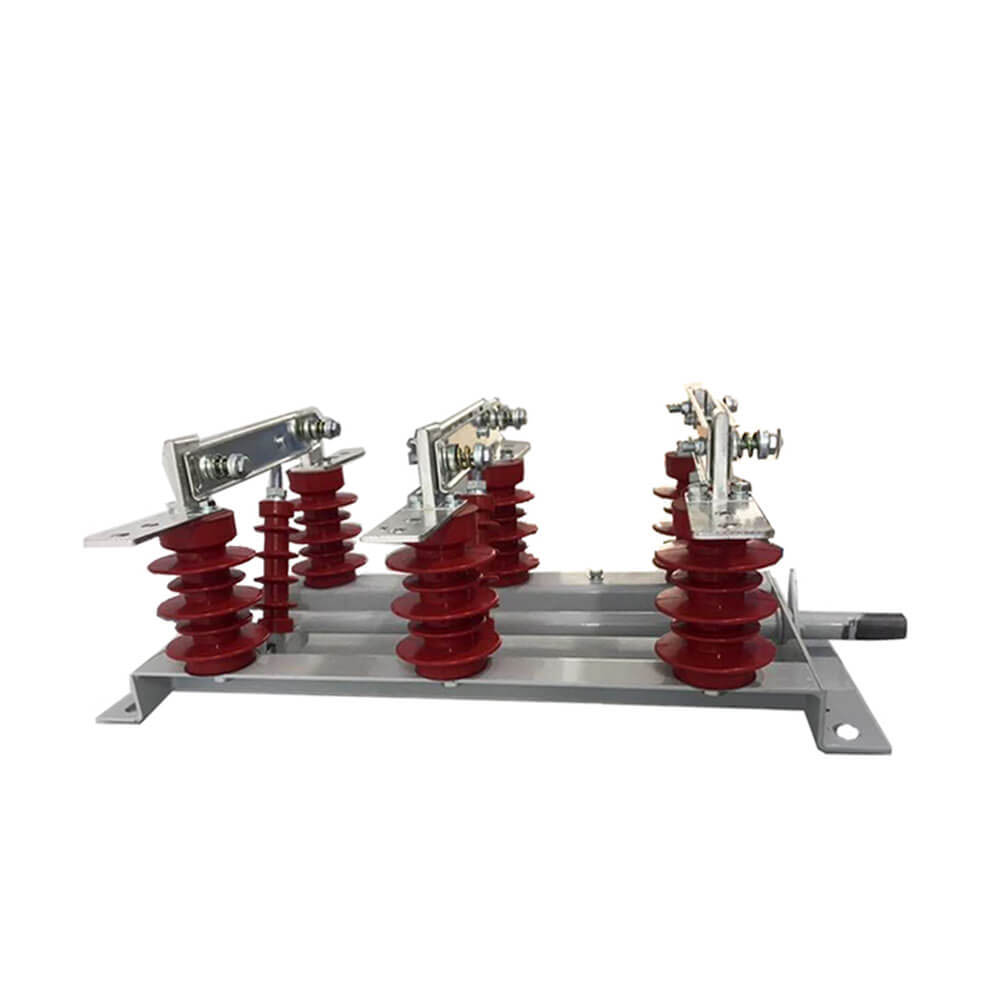

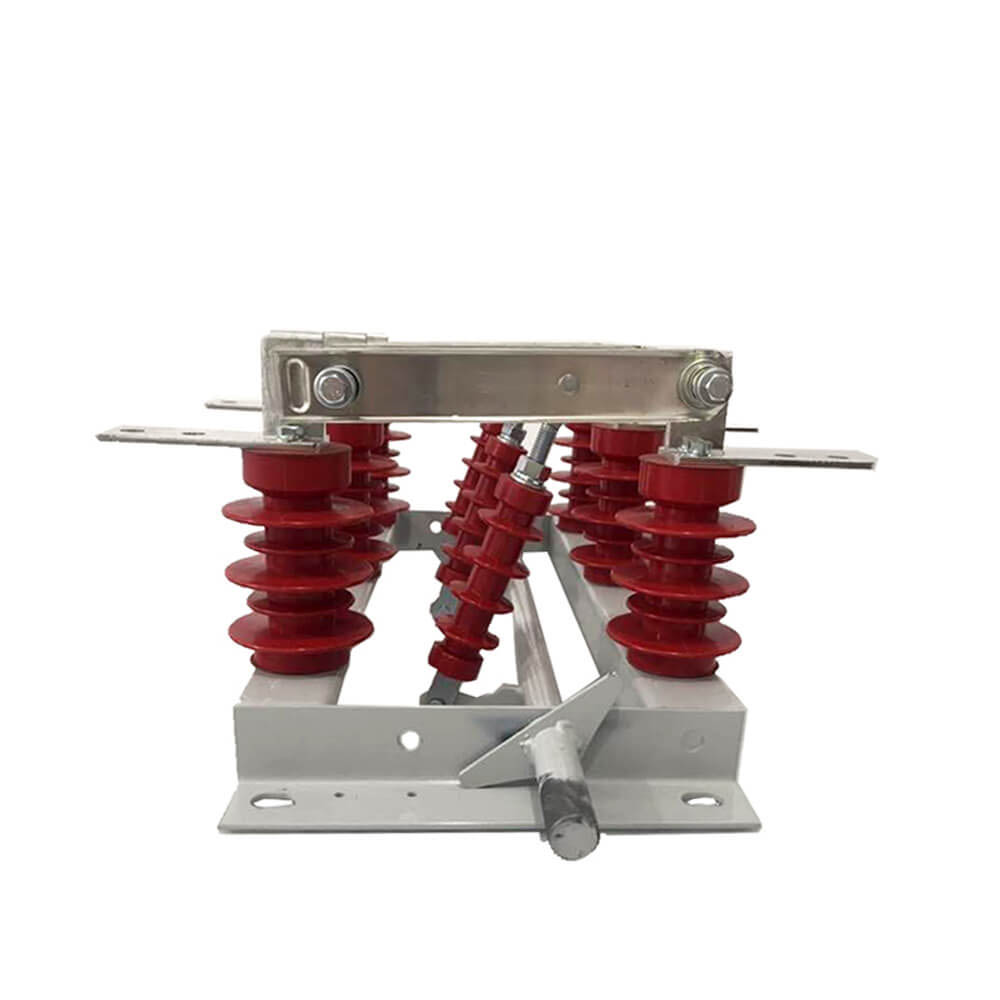

سوئیچ عایق ولتاژ بالا GN19-12/630A سوئیچ چاقو سوئیچ کابینت مرکزی دیواری سه مرحله ای

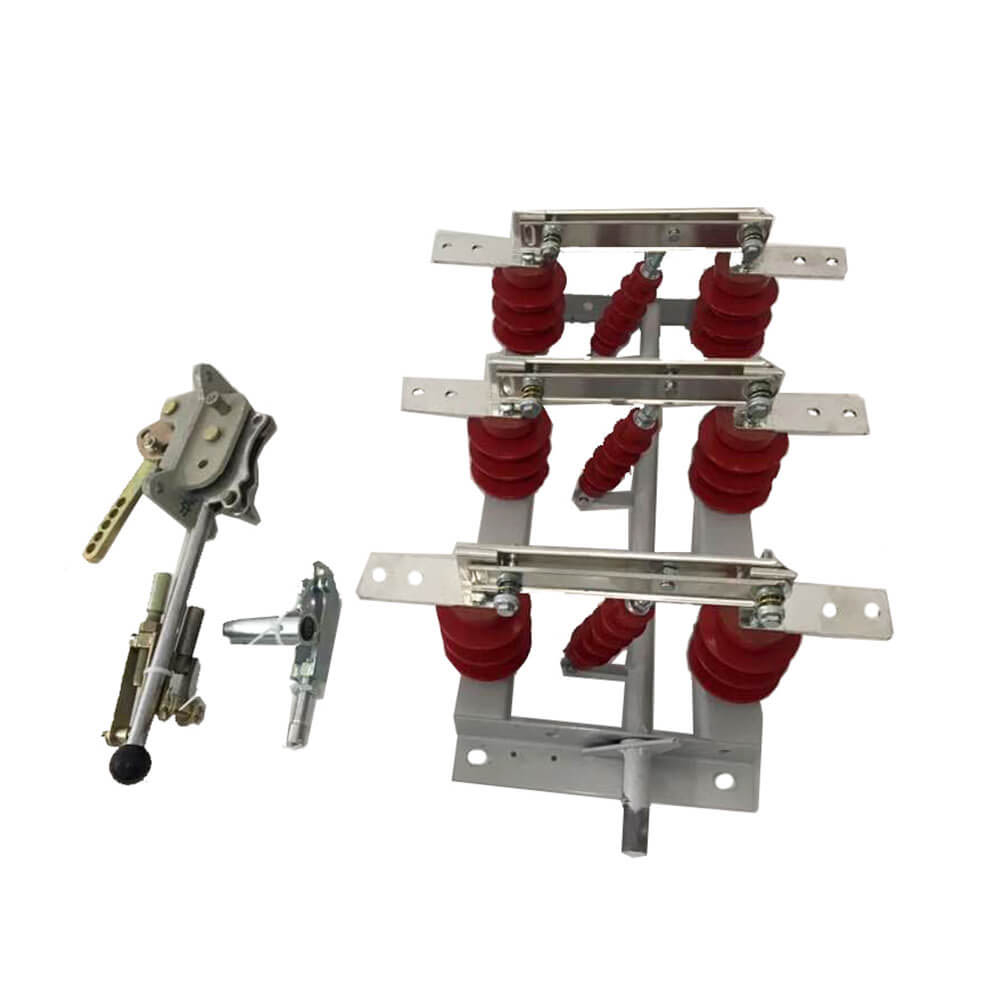

قسمت رسانای کلید قطع کننده نوع GN19-12/400، 630، 1000، 1250 توسط دو مقره ستونی برای هر فاز بر روی پایه ثابت می شود. (نوع GN19-12C/400, 630, 1000, 1250 دارای یک عایق ستونی و یک عایق روکش چینی است.) سه فاز به صورت موازی نصب می شوند و قسمت رسانا از کنتاکت های ساکن چاقوهای تماسی و نگهدارنده تماس (یا میله های رسانا) تشکیل شده است. هر فاز از چاقوی تماسی به وسط مقره کراوات، مقره کراوات متصل شده و بر روی پایه دوک متصل شده نصب می شود. اسپیندل از طریق دسته به شاتون (ارائه شده توسط کاربر) و مکانیزم متحرک نوع CS6-1 متصل می شود. چاقوی تماسی اتصال از دو صفحه مسی شکاف دار تشکیل شده است که نه تنها ناحیه اتلاف حرارت چاقوی تماسی را برای کاهش دمای پایین افزایش می دهد، بلکه استحکام مکانیکی چاقوی تماسی را نیز بهبود می بخشد، به طوری که پایداری دینامیکی سوئیچ بهبود می یابد. یک سر چاقوی تماسی توسط یک پیچ (car of Shaw) روی بلوک تماسی (یا روی میله رسانا) نصب می شود. GN19-12/1000، 1250 در تماس با نصب صفحه قفل مغناطیسی، به علاوه هدف از صفحه قفل مغناطیسی این است که وقتی یک جریان اتصال کوتاه بزرگ برای افزایش دو شیار چاقوی تماس بین | جاذبه کلیدهای قطع GN19-12/400، 630 دارای محدودیت کمی برای عبور جریان هستند، بنابراین نیازی به اضافه کردن صفحه قفل مغناطیسی نیست.
1. جداسازی و ایمنی: پس از قطع، یک شکاف عایق قابل اطمینان ایجاد می شود تا اطمینان حاصل شود که
2. سوئیچینگ خط: خط را با توجه به نیازهای عملیاتی سوئیچ و وصل کنید.
3. سوئیچینگ جریان کم: برای سوئیچینگ جریان های کوچک در مدار مانند جریان های شارژ بوشینگ ها، شین ها، کانکتورها، کابل های کوتاه، جریان های خازن خازن های یکسان سازی ولتاژ سوئیچینگ، جریان های گردشی در هنگام سوئیچینگ دو شینه و جریان های تحریک ترانسفورماتورهای ولتاژ استفاده می شود.
4. جریان مهیج ترانسفورماتور: بسته به شرایط خاص انواع مختلف سازه، می تواند جریان تحریک بدون بار ترانسفورماتورهای با ظرفیت های خاص را تغییر دهد.
انواع ایزولاتورهای فشار متوسط
جداسازهای ولتاژ متوسط را می توان بر اساس روش نصب به انواع بیرونی و داخلی تقسیم کرد:
- ایزولاتورهای ولتاژ متوسط در فضای باز: دارای قابلیت مقاومت در برابر عوامل طبیعی مانند باد، باران، برف، خاک، تراکم، یخ و یخبندان، مناسب برای نصب بر روی سکوهای فضای باز.
- ایزولاتورهای ولتاژ متوسط داخلی: مناسب برای محیط های داخلی که معمولاً به عملکرد عایق بالاتری نیاز دارند.
بر اساس ساختار تکیه گاه عایق، آنها را می توان به موارد زیر تقسیم کرد:
- سوئیچ جداسازی تک ستونی: مستقیماً از فضای عمودی زیر شینه بالای سر به عنوان عایق الکتریکی استفاده کنید، در فضا صرفه جویی کنید، هادی های اتصال را کاهش دهید و حالت های قطع واضح را ارائه دهید، به ویژه برای انتقال ولتاژ فوق العاده مناسب.
- سوئیچ جداسازی دو ستونی: مناسب برای تقاضاهای جریان بالاتر، ارائه پایداری بیشتر.
- سوئیچ جداسازی سه ستونی: مناسب برای سیستم های قدرت پیچیده تر، ظرفیت بار و قابلیت اطمینان بهتر را ارائه می دهد.
1：عملکرد جداسازی ایمنی - در طول تعمیر و نگهداری تجهیزات الکتریکی، یک شکاف الکتریکی واضح و نقطه قطع را برای اطمینان از ایمنی پرسنل تعمیر و نگهداری فراهم می کند.
2：محدودیت های عملیاتی - سوئیچ ایزوله نمی تواند تحت بار کار کند. نباید برای قطع یا بستن جریان های بار یا جریان های اتصال کوتاه استفاده شود. سوئیچ های ایزوله مجهز به محفظه خاموش کننده قوس می توانند تحت بارهای کوچک و خطوط بدون بار کار کنند.
عملکرد روشن: ابتدا کلید جداسازی را ببندید، سپس کلید مدار یا کلید بار را ببندید.
عملکرد خاموش: ابتدا کلید مدار یا کلید بار را باز کنید، سپس کلید جداسازی را باز کنید.
هنگام انتخاب یک سوئیچ ایزوله، اطمینان حاصل کنید که ولتاژ نامی، جریان نامی، جریان پایداری دینامیکی و جریان پایداری حرارتی آن الزامات برنامه را برآورده می کند. نقش اصلی سوئیچ جداسازی، قطع مدارهای بدون جریان بار است که امکان نگهداری ایمن را فراهم می کند. قبل از استفاده از کلید جداسازی، مطمئن شوید که مدار شکن مدار را قطع کرده است.
سوئیچ ایزوله دارای دستگاه خاموش کننده قوس تخصصی نیست. برای اطمینان از ایمنی تجهیزات و پرسنل، آن را تحت شرایط بار یا اتصال کوتاه کار نکنید.
 |
 |
 |

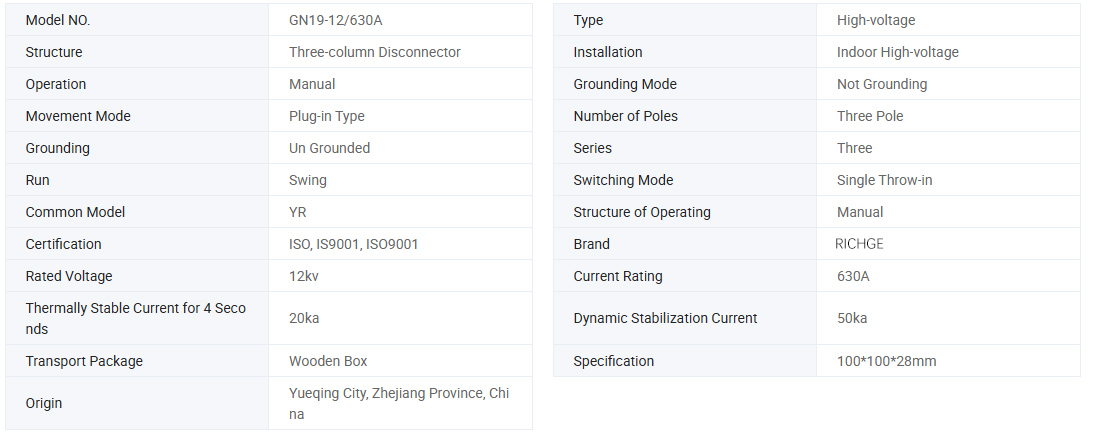

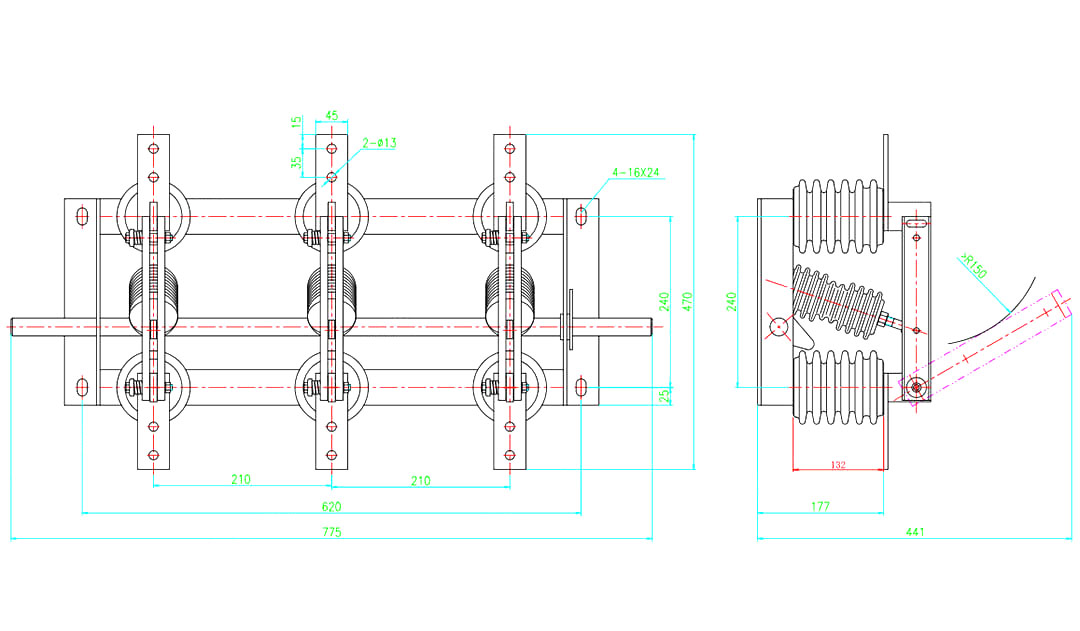

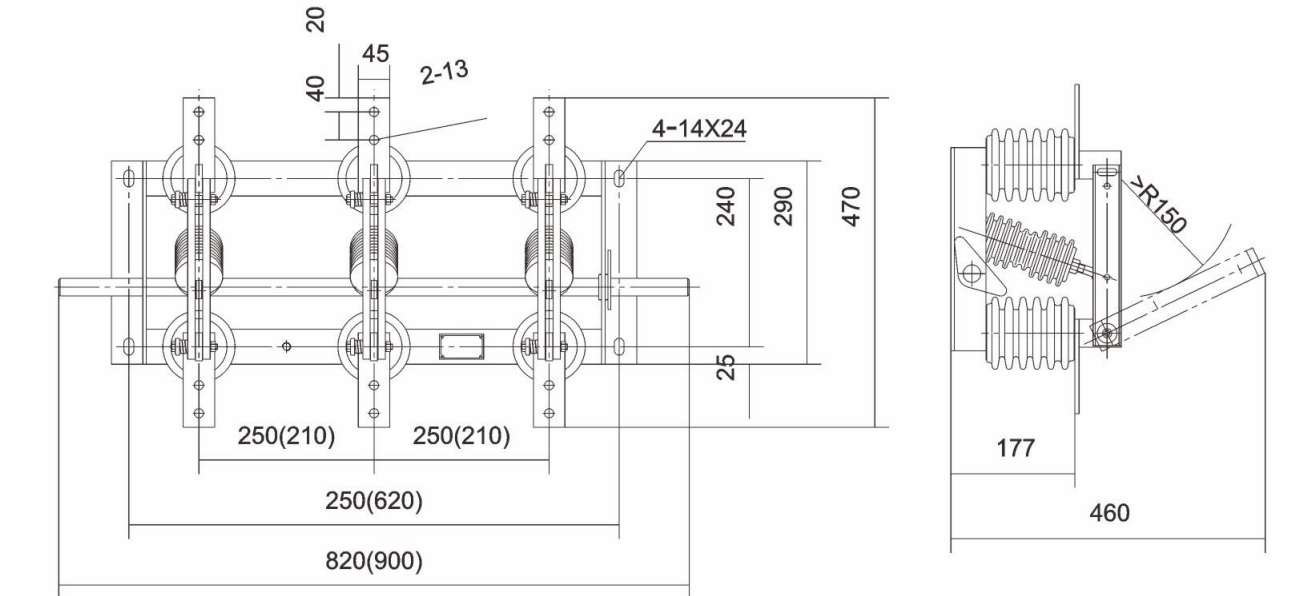

| مدل |
ولتاژ نامی (کیلو ولت) |
جریان نامی (الف) |
دارای جریان مقاومت کوتاه مدت (4s/) |
حداکثر جریان مقاومتی نامی (ه) |
| GN19-12/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12/630-20 |
12 | 630 | 20 | 50 |
| GN19-12/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12/1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. حد بالای دمای محیط +40 ℃، حد پایین -l0 ℃، توجه: اجازه ذخیره سازی و حمل و نقل در -25 درجه
2. ارتفاع از 1000 متر بیشتر نباشد
3. رطوبت نسبی: میانگین روزانه بیش از 95٪ نیست، میانگین ماهانه بیش از 90٪ نیست.
4. فشار بخار آب: میانگین روزانه بیش از 2.2 × 10-3 مگاپاسکال نیست، میانگین ماهانه بیش از 1.8 × 10-3 مگاپاسکال نیست.
5. هوای اطراف باید عاری از گازهای خورنده یا قابل احتراق، بخار آب و سایر آلودگی های آشکار باشد.
6. بدون لرزش منظم و شدید.
توجه: لطفاً در صورت عدم مطابقت با شرایط فوق، برای رفع مشکل با سازنده مشورت کنید
● OEM&ODM را بپذیرید: بله
●گواهی: CE، گزارش تست
●زمان تولید: 7 ~ 12 روز کاری
●دوره گارانتی: 12 ماه
●زمان تحویل: 15 روز
●هنگام سفارش این کلید، لطفاً مشخصات مدل، ولتاژ نامی، جریان نامی و سایر اطلاعات فنی را ذکر کنید.
●اگر الزامات خاصی وجود دارد، می توانید برای حل آنها با ما مذاکره کنید.
