ساختار و اصل کار

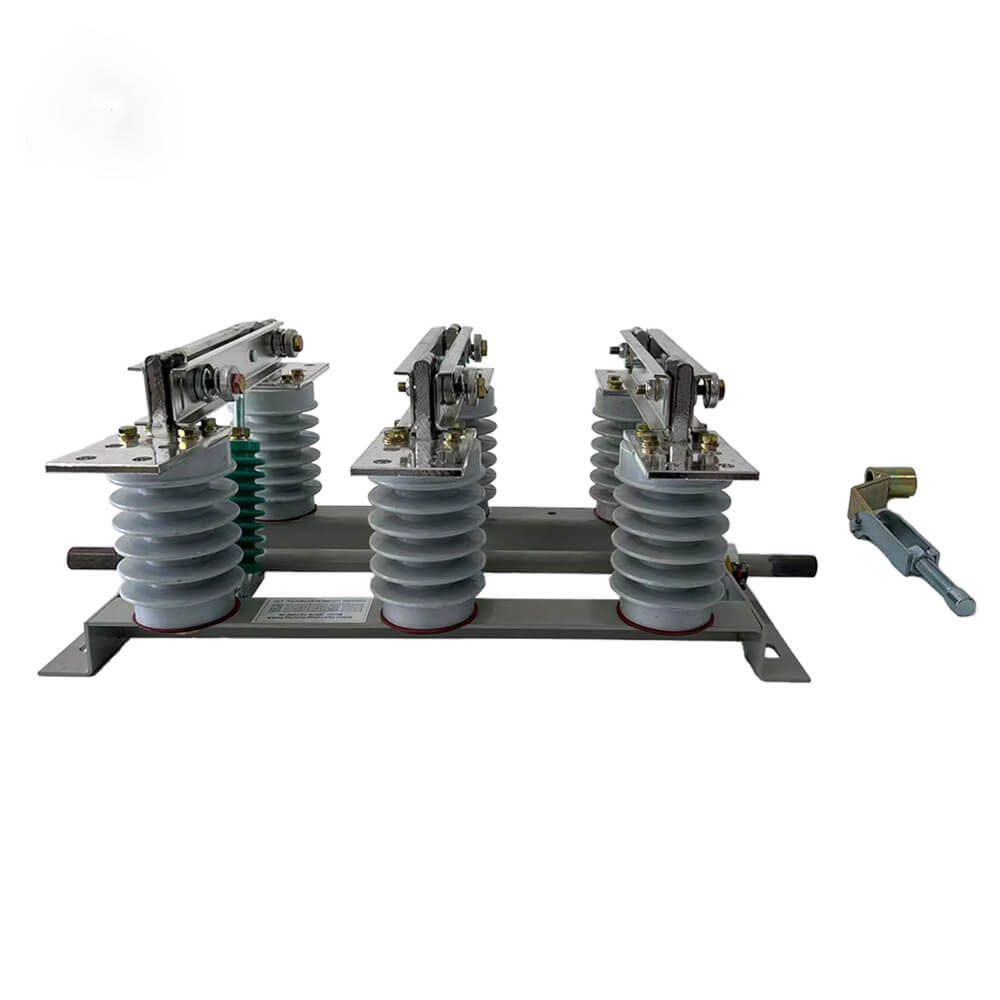

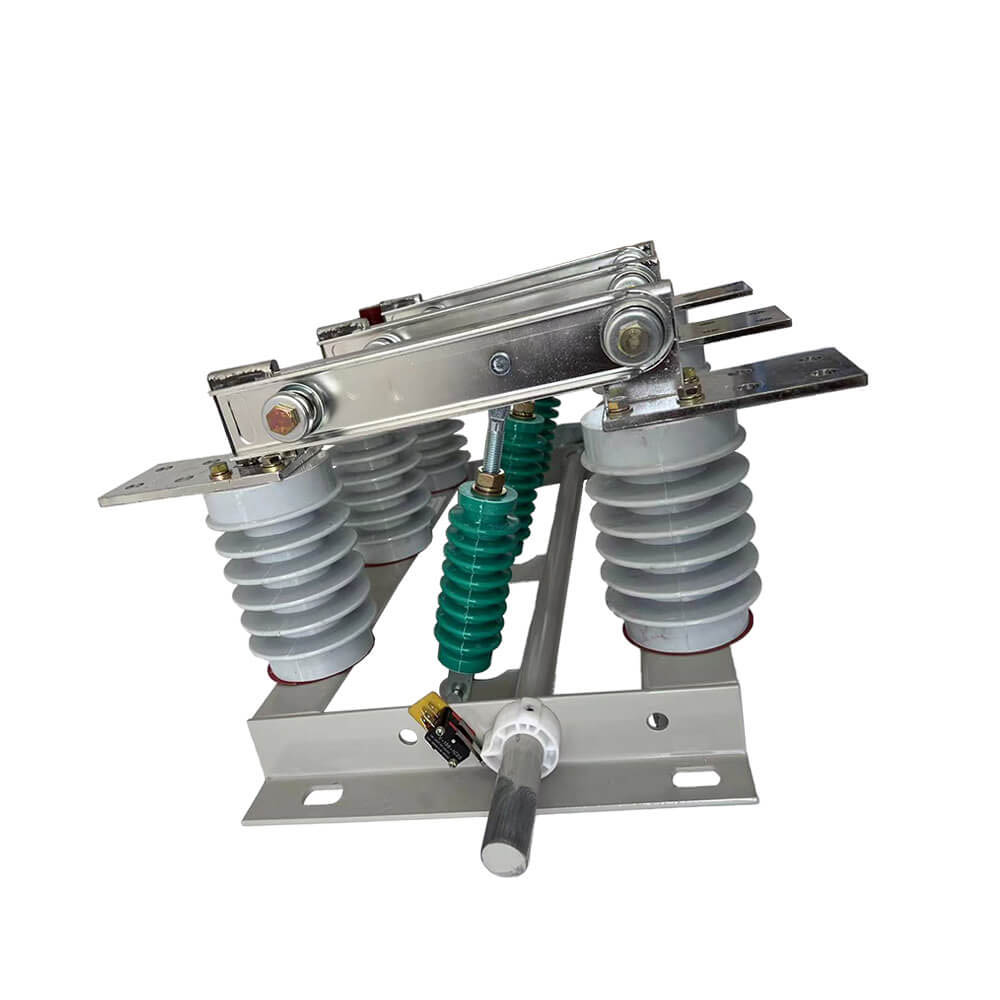

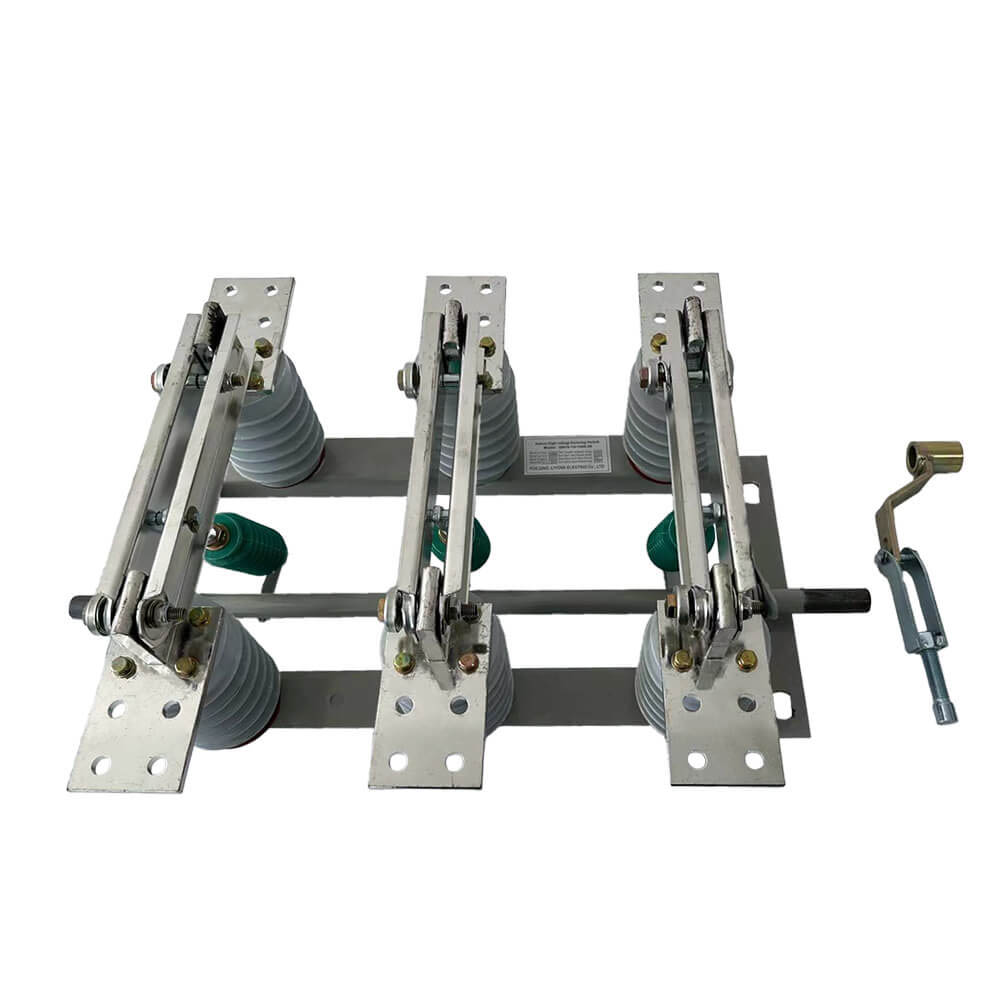

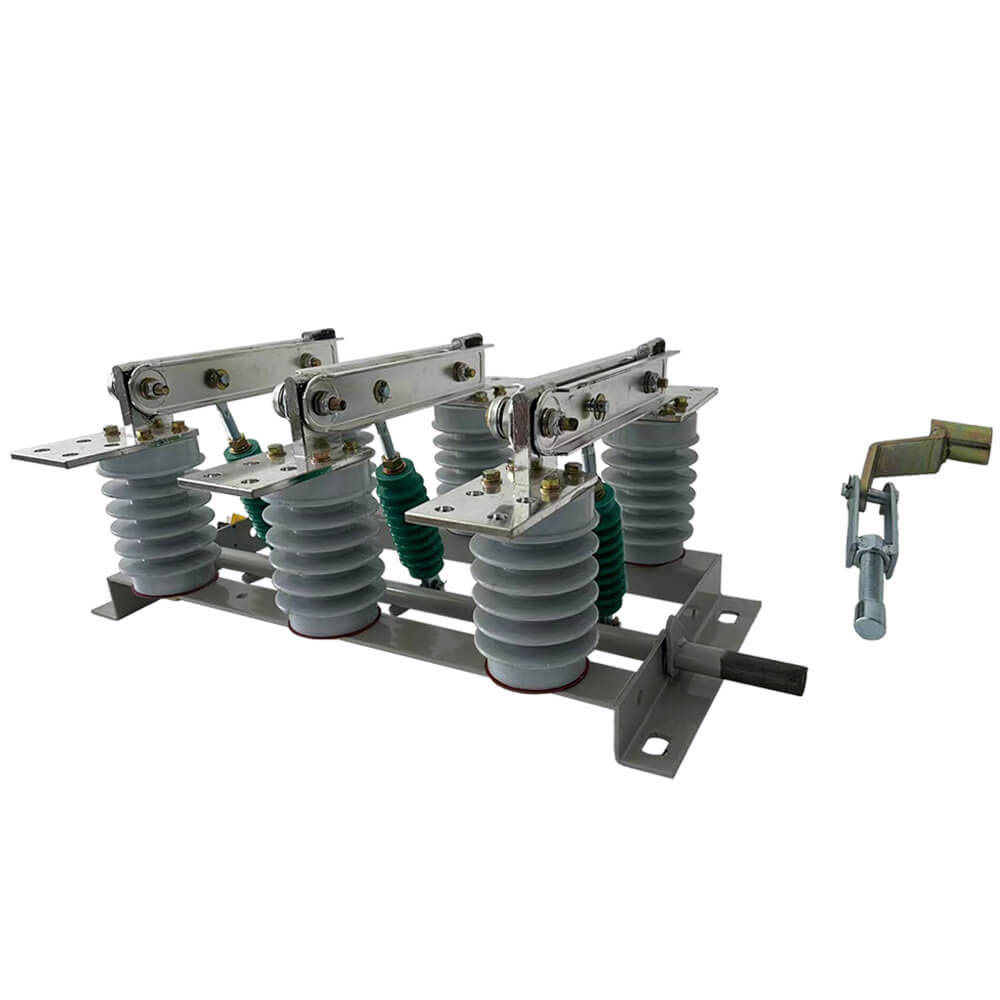

GN19-12 سوئیچ های قطع کننده داخلی سوئیچ جداسازی ولتاژ بالا
کلیدهای قطع برق داخلی سری GN19-12، 12C (که از این پس کلیدهای قطع نامیده می شوند) دستگاه های داخلی با ولتاژ نامی 12 کیلو ولت، AC سه فاز 60 هرتز هستند و برای تقسیم و بستن مدارها در صورت وجود ولتاژ و بدون بار استفاده می شوند.
این سری از کلیدهای ایزوله از نوع سه قطبی است که از قاب پایه، محور چرخان و اهرم، عایق ستون چینی، چاقوی دروازه و تخته اتصال تشکیل شده است. شفت دوار روی قاب پایه قرار می گیرد که سه جفت اهرم روی آن جوش داده شده است و اهرم ها با چاقوی دروازه از طریق عایق چینی میله کشش گردن می شوند. شفت از قاب پایینی خارج می شود و هر بخش از آن را می توان با مکانیزم عملیاتی متصل کرد.
قسمت رسانای کلید قطع کننده نوع GN19-12/400، 630، 1000، 1250 توسط دو مقره ستونی برای هر فاز بر روی پایه ثابت می شود. (نوع GN19-12C/400, 630, 1000, 1250 دارای یک عایق ستونی و یک عایق روکش چینی است.) سه فاز به صورت موازی نصب می شوند و قسمت رسانا از کنتاکت های ساکن چاقوهای تماسی و نگهدارنده تماس (یا میله های رسانا) تشکیل شده است. هر فاز از چاقوی تماسی به وسط مقره کراوات، مقره کراوات متصل شده و بر روی پایه دوک متصل شده نصب می شود. اسپیندل از طریق دسته به شاتون (ارائه شده توسط کاربر) و مکانیزم متحرک نوع CS6-1 متصل می شود. چاقوی تماسی اتصال از دو صفحه مسی شکاف دار تشکیل شده است که نه تنها ناحیه اتلاف حرارت چاقوی تماسی را برای کاهش دمای پایین افزایش می دهد، بلکه استحکام مکانیکی چاقوی تماسی را نیز بهبود می بخشد، به طوری که پایداری دینامیکی سوئیچ بهبود می یابد. یک سر چاقوی تماسی توسط یک پیچ (car of Shaw) روی بلوک تماسی (یا روی میله رسانا) نصب می شود. GN19-12/1000، 1250 در تماس با نصب صفحه قفل مغناطیسی، به علاوه هدف از صفحه قفل مغناطیسی این است که وقتی یک جریان اتصال کوتاه بزرگ برای افزایش دو شیار چاقوی تماس بین | جاذبه کلیدهای قطع GN19-12/400، 630 دارای محدودیت کمی برای عبور جریان هستند، بنابراین نیازی به اضافه کردن صفحه قفل مغناطیسی نیست.
 |
 |
 |

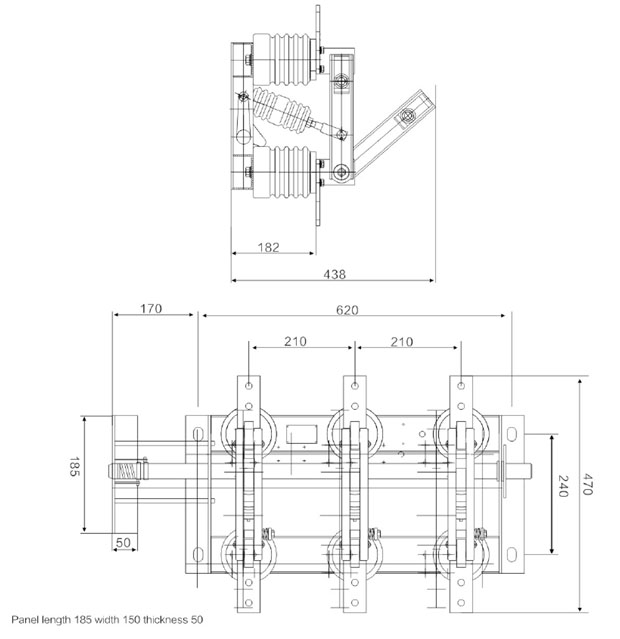

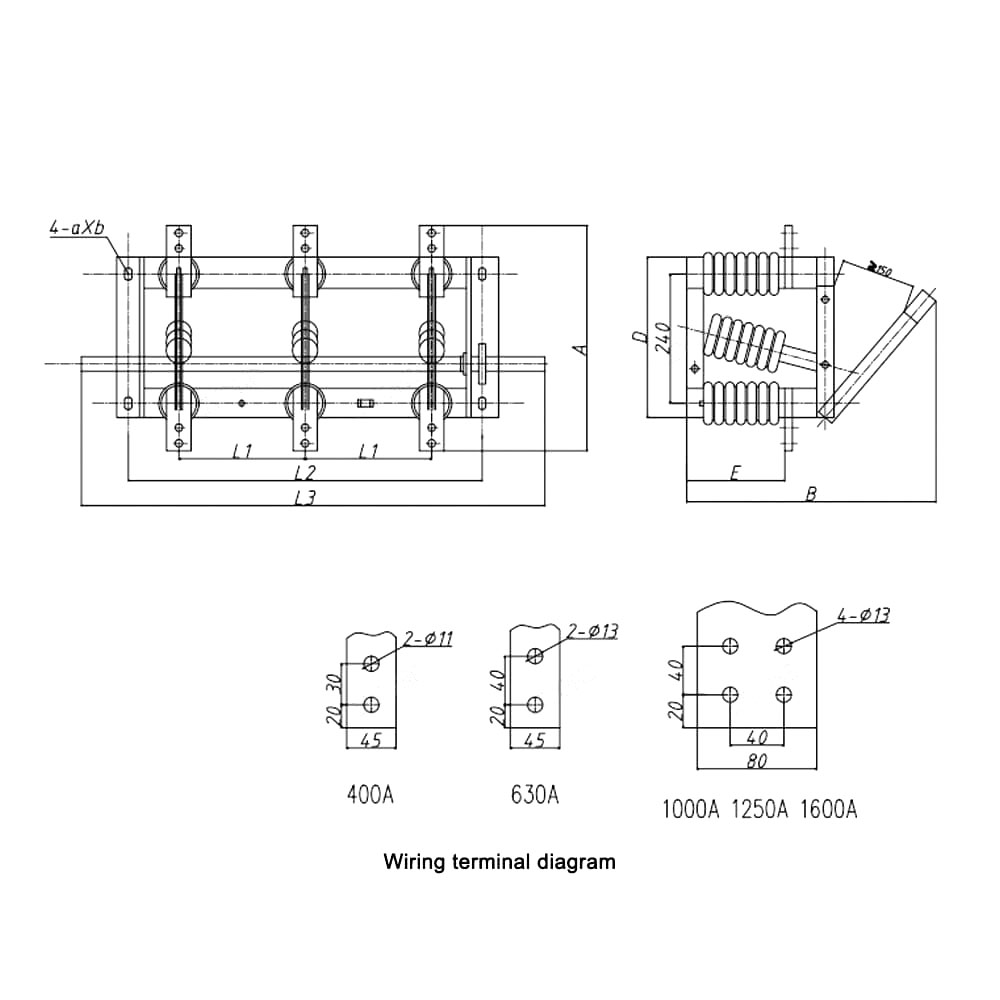

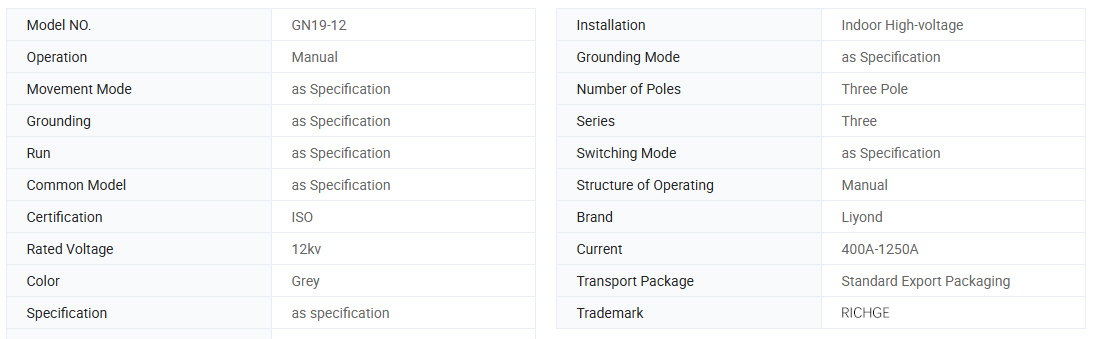

| مدل |
ولتاژ نامی (kV） |
جریان نامی (الف) |
دارای جریان مقاومت کوتاه مدت (4s/) |
حداکثر جریان مقاومتی نامی (ه) |
| GN19-12/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12/630-20 |
12 | 630 | 20 | 50 |
| GN19-12/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12/1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. حد بالای دمای محیط +40 ℃، حد پایین -l0 ℃، توجه: اجازه ذخیره سازی و حمل و نقل در -25 درجه
2. ارتفاع از 1000 متر بیشتر نباشد
3. رطوبت نسبی: میانگین روزانه بیش از 95٪ نیست، میانگین ماهانه بیش از 90٪ نیست.
4. فشار بخار آب: میانگین روزانه بیش از 2.2 × 10-3 مگاپاسکال نیست، میانگین ماهانه بیش از 1.8 × 10-3 مگاپاسکال نیست.
5. هوای اطراف باید عاری از گازهای خورنده یا قابل احتراق، بخار آب و سایر آلودگی های آشکار باشد.
6. بدون لرزش منظم و شدید.
توجه: لطفاً در صورت عدم مطابقت با شرایط فوق، برای رفع مشکل با سازنده مشورت کنید
دستورالعمل‌های سفارش ● OEM&ODM را بپذیرید: بله
●گواهی: CE، گزارش تست
●زمان تولید: 7 ~ 12 روز کاری
●دوره گارانتی: 12 ماه
●زمان تحویل: 15 روز
●هنگام سفارش این کلید، لطفاً مشخصات مدل، ولتاژ نامی، جریان نامی و سایر اطلاعات فنی را ذکر کنید.
●اگر الزامات خاصی وجود دارد، می توانید برای حل آنها با ما مذاکره کنید.
