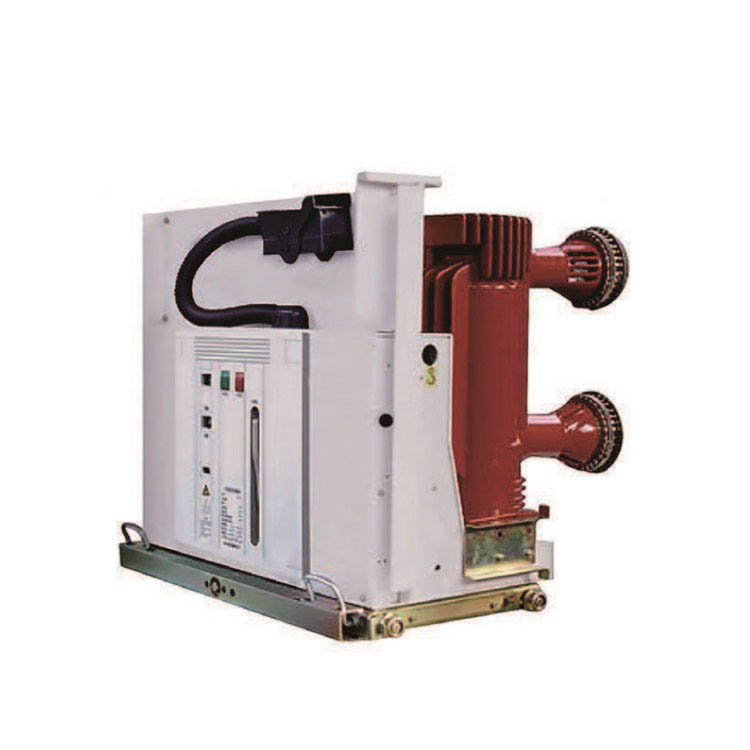

VSG-24 قطب تعبیه شده نوع VCB شکن داخلی شکن 24kV

VSG-24 قطب تعبیه شده نوع VCB شکن داخلی شکن 24kV

    این اصول امروزه بسیار بیشتر از هر زمان دیگری اساس موفقیت ما را به عنوان یک تجارت بین المللی فعال بین المللی برای کابینت توزیع پست ترانسفورماتور ، سوئیچ کابینت ولتاژ کم ، راننده سه فاز تشکیل می دهد. شما پاسخ حرفه ای ما را ظرف 8 ساعت دریافت خواهید کرد. به ما اعتماد کنید ، هرگز قلب خود را از دست نخواهید داد. ما با ایده توسعه صنعتی شدن به جامعه و کاربران خدمت می کنیم. از زمان تأسیس ما ، ما روابط تعاونی طولانی مدت با بسیاری از شرکت ها با محصولات با کیفیت بالا ، قیمت مناسب و خدمات عالی برقرار کرده ایم.

    سری VSG-24 از شکن خلاء ولتاژ بالای ولتاژ داخلی با قطب های تعبیه شده سه فاز A.C 50Hz تجهیزات توزیع قدرت داخلی با ولتاژ دارای امتیاز 24kV است. از آن برای محافظت و کنترل تجهیزات برقی در زمینه های صنعت و شرکت مینگ ، نیروگاه ها و پست های پست استفاده می شود.

مدار اصلی رسانا این نوع خلاء مدار شکن از قطب تعبیه شده ، مطابقت با سازمان مدولار و دسته ذخیره انرژی یکپارچه استفاده می کند. طرح کلی معقول ، کاملاً با کوتاه بودن است و واقعاً زندگی آزاد و زندگی مکانیکی و الکتریکی طولانی تر را تحقق می بخشد.

قطع کننده مدار خلاء قابل برداشت داخلی

    قطع کننده های مدار خلاء قابل برداشت داخلی برای سیستم های قدرت AC سه فاز با ولتاژهای دارای امتیاز تا 24 ~ 24 کیلو ولت و فرکانس 50/60 هرتز مناسب هستند. آنها به طور گسترده ای در نیروگاه ها ، زیرزمین ها ، پتروشیمی ها ، متالورژی ، تولید و سایر صنایع ، فرودگاه ها ، مناطق مسکونی و غیره مورد استفاده قرار می گیرند. کنترل و محافظت از تجهیزات الکتریکی ، به ویژه برای مواردی که به ندرت در جریان جریان کوتاه یا چند مدرک کوتاه جریان دارند. می توان آن را در سوئیچ عایق هوا داخلی مانند Kyn28 یا AMS نوع نصب کرد.

    قطع کننده مدار از فناوری APG بالغ ساخته شده است. استفاده از بافر ترمینال VD4 تضمین می کند که ترمینال داخلی در هر محیط عملیاتی قابل اطمینان تر است. VD4 می تواند به طور کامل الزامات GB ، DL ، IEC ، DIN ، VDE و استانداردهای سایر کشورهای پیشرفته صنعتی را برآورده کند.

قطع کننده مدار خلاء عمدتاً از سه قسمت تشکیل شده است: محفظه خاموش کردن قوس خلاء ، مکانیسم عملیاتی ، براکت و سایر اجزای.

1. محفظه خاموش قوس خلاء

   با توجه به انواع مختلف سوئیچ ها ، اتاق های خاموش کننده قوس خلاء سرامیکی با صفحه نمایش خارجی ، اتاق های خاموش کننده قوس کوچک با خلاء با میدان های مغناطیسی طولی به شکل مهر و موم شده با فنجان و محفظه های خاموش کننده حباب شیشه ای داخلی وجود دارد. ساختار اساسی به شرح زیر است:

1) پوسته عایق هوایی ： سیستم عایق بندی هوایی متشکل از یک سیلندر عایق سرامیک ، شیشه یا میکروسریستالی ، یک پوشش انتهایی متحرک ، یک پوشش انتهایی ثابت و یک لوله راه راه استیل ضد زنگ یک ظرف مهر و موم شده خلاء است. برای اطمینان از مقاومت در برابر هوا ، علاوه بر روشهای دقیق عملیاتی در نوع آب بندی ، خود مواد نیز لازم است که دارای تنفس کمی و انتشار گاز داخلی باشد.

2) سیستم رسانا ： از یک میله رسانا ثابت ، یک سطح قوس در حال اجرا ثابت ، یک تماس ثابت ، یک تماس متحرک ، یک سطح قوس در حال حرکت و یک میله رسانا در حال حرکت تشکیل شده است. ساختار تماس را می توان تقریباً به سه نوع تقسیم کرد: تماس استوانه ای ، سطح خمیده تماس میدان مغناطیسی عرضی با شکل مارپیچی و تماس میدان مغناطیسی طولی. در حال حاضر ، این نوع محفظه خاموش قوس ، فناوری میدان مغناطیسی طولی را اتخاذ می کند ، که دارای توانایی خاموش کردن قوس قوی و پایدار است.

3) سیستم محافظ ： پوشش محافظ یک مؤلفه ضروری در محفظه خاموش کردن قوس خلاء است و انواع مختلفی از پوشش محافظ وجود دارد ، مانند پوشش محافظ اصلی اطراف نقطه تماس ، پوشش محافظ لوله راه راه ، و ولتاژ برابر پوشش محافظ محافظ. عملکرد پوشش محافظ اصلی به شرح زیر است: ① برای جلوگیری از پاشیدن محصولات بر روی دیواره داخلی پوسته عایق در طی فرآیند قوس ، در نتیجه قدرت عایق پوسته را کاهش می دهد. ② بهبود یکنواختی توزیع میدان الکتریکی در محفظه خاموش کردن قوس برای کاهش استحکام میدان محلی و ترویج مینیاتوریزاسیون قوس خلاء محل خاموش کننده محفظه چگالش کننده محصولات قوس و جذب برخی از انرژی قوس برای بازیابی مقاومت دی الکتریک شکاف قوس مفید است.

2. مکانیسم عملیاتی

   با توجه به انواع مختلف قطع کننده های مدار ، از مکانیسم های مختلف کار استفاده می شود. مکانیسم های عملیاتی متداول شامل مکانیسم عملیاتی بهار (VS1) ، مکانیسم عملیاتی آهنربای دائمی و مکانیسم عملیاتی ترکیبی (VBD) است.

قسمت های دیگر: وسایل نقلیه شاسی ، براکت های عایق ، عایق ها و غیره

ویژگی های قطع کننده مدار خلاء چیست

(1) ظرفیت شکستن قوی ، تا 50KA ؛ پس از شکستگی ، محیط بین ترک ها به سرعت بهبود می یابند و نیازی به تعویض محیط نیست.

(2) فاصله باز شدن تماس اندک است. فاصله شکستن تماس با شکن خلاء 10 کیلو ولت فقط در حدود 10 میلی متر است. قدرت عملیاتی مورد نیاز اندک است ، عمل سریع است ، مکانیسم عملیاتی می تواند ساده شود و عمر خدمات قابل افزایش باشد. به طور کلی ، تعمیر و نگهداری برای حدود 20 سال لازم نیست.

(3) زمان خاموش کردن قوس کوتاه ، ولتاژ قوس کم ، انرژی کم قوس ، از دست دادن تماس کم و وقفه های متعدد.

(4) میله راهنمای موبایل دارای اینرسی کوچک است و برای عملکرد مکرر مناسب است.

(5) هنگام کار با سوئیچ ، سر و صدای عمل کم است و آن را برای استفاده شهری مناسب می کند.

(6) رسانه های خاموش یا عایق قوس از روغن استفاده نمی کنند و هیچ آتش سوزی یا انفجاری وجود ندارد.

(7) سر تماس یک ساختار کاملاً بسته شده است که به دلیل تأثیر رطوبت ، گرد و غبار و گازهای مضر ، عملکرد آن را کاهش نمی دهد. عملکرد قابل اعتماد و عملکرد پایدار. به عنوان یک مؤلفه مستقل ، محفظه خاموش قوس نصب و اشکال زدایی آسان است.

(8) در طول عمر خدمات شکن خلاء ، قسمت تماس نیازی به نگهداری و بازرسی ندارد. حتی اگر تعمیر و نگهداری و بازرسی انجام شود ، زمان مورد نیاز بسیار کوتاه است.

(9) قوس در یک ظرف بسته خاموش می شود و قوس و گاز گرم در معرض آن قرار نمی گیرد.

(10) مجهز به چندین کارکرد مجدد ، مناسب برای نیازهای برنامه شبکه های توزیع

مزیت:

• ساخت ساده
• با همبستگی خلاء مقاومت فوق العاده کم
• بهینه سازی سازگاری و مکانیسم عملکرد بهار مدولار
• مناسب برای عملیات مکرر
• تعمیر و نگهداری رایگان ، عمر طولانی
• عملکرد بسیار قابل اعتماد

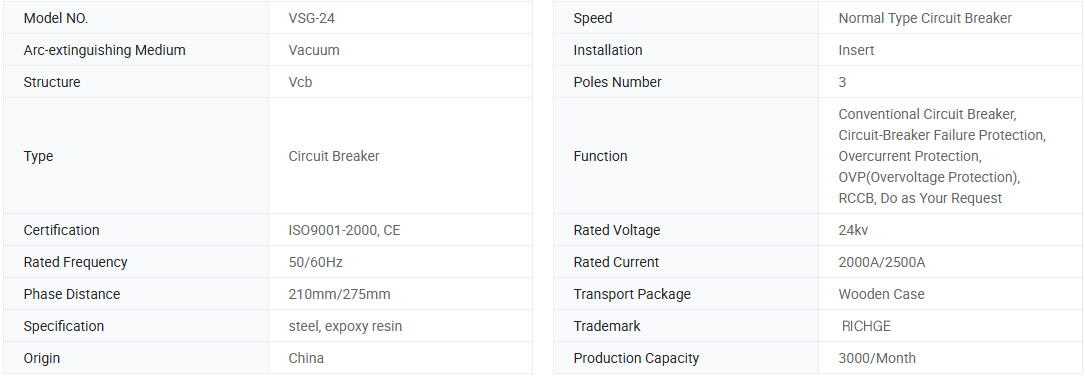

اطلاعات اساسی

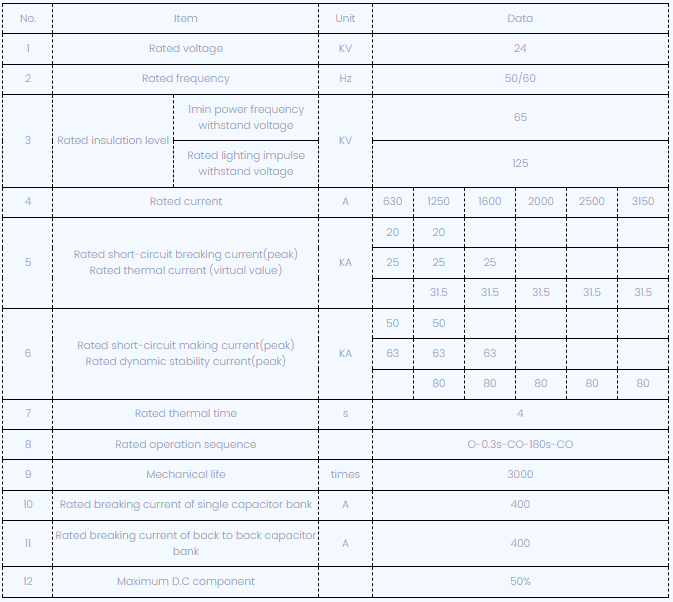

پارامترهای فنی

نقشه های فنی

محیط خدمات برای شکن خلاء ولتاژ بالا (VCB)

الف) دمای هوا: بالاترین دما: +40 درجه سانتیگراد ؛ کمترین درجه حرارت: -25 درجه سانتیگراد

ب) رطوبت: میانگین رطوبت ماهانه 95 ٪ است. میانگین رطوبت روزانه 90 ٪ است.

ج) ارتفاع: حداکثر ارتفاع نصب: 2500 متر

د) بدیهی است که هیچ هوای محیطی توسط گازهای خورنده و قابل احتراق ، بخار و غیره آلوده نشده است.

پرسش

س: آیا می توانم قیمت محصولات شما را داشته باشم؟

پاسخ: خوش آمدید. لطفا در صورت تمایل به ما استعلام ارسال کنید. ما طی 24 ساعت به شما پاسخ خواهیم داد.

س: آیا می توانم قبل از سفارش فله نمونه ای تهیه کنم؟

پاسخ: بله ، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم. نمونه های شکل داده شده قابل قبول هستند.

س: آیا می توانیم نام آرم/ شرکت خود را روی محصولات چاپ کنیم؟

پاسخ: بله ، البته ، ما OEM را می پذیریم ، سپس به شما نیاز دارید که مجوز برند را به ما ارائه دهید

س: آیا سفارشی سازی محصول را قبول می کنید؟

پاسخ: بله ، البته ، لطفاً نقشه ها یا پارامترهای خاصی را ارائه دهید ، ما پس از ارزیابی شما را نقل قول خواهیم کرد

س: زمان سرب چیست؟

پاسخ: زمان سرب به مقادیر سفارش داده شده بستگی دارد ، به طور کلی ظرف 7-20 روز پس از دریافت پرداخت.

س: شرایط تجارت شما چیست؟

پاسخ: ما EXW ، FOB ، CIF ، FCA و غیره را می پذیریم.

س: روش پرداخت شما چیست؟

پاسخ: ما T/T ، Western Union ، PayPal ، L/C غیرقابل برگشت در دید و غیره را می پذیریم

س: آیا محصولات نهایی را بازرسی می کنید؟

پاسخ: بله ، هر مرحله از تولید و محصولات نهایی قبل از حمل و نقل توسط بخش QC بازرسی می شود. و ما گزارش های بازرسی کالا را برای مرجع شما قبل از حمل و نقل ارائه خواهیم داد

س: چگونه می توان مشکلات کیفیت را بعد از فروش حل کرد؟

پاسخ: از مشکلات کیفیت عکس بگیرید و برای بررسی و تأیید ما برای ما ارسال کنید ، ما طی 3 روز یک راه حل رضایت بخش برای شما ایجاد خواهیم کرد.
