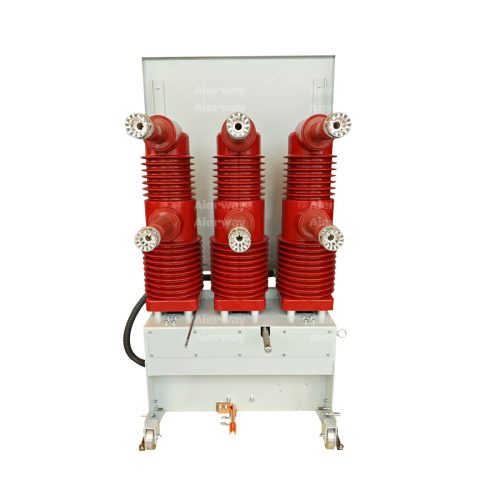

شکن خلاء کف 35 کیلو ولت با مکانیسم بهار VBI
VSG-40.5 Series Vacuum Circuit Breaker نوع جدیدی از سه فاز 50 هرتز با توجه به مفهوم طراحی منحصر به فرد و همراه با تقاضای و توسعه بازار است ، ولتاژ رتبه بندی شده داخلی 40.5 کیلو ولت ، می تواند به شرکتهای صنعتی و معدن ، نیروگاه و فرعی به عنوان کنترل و محافظت از تجهیزات الکتریکی ارائه شود و عملکرد مکرر مناسب است.
VBI VALTAGE VALTAGE VALLIC CIRCUIT CIRCUIT CIRCUIT یک وسیله داخلی با سه فاز AC 50Hz و ولتاژ دارای رتبه 40.5kV است. این می تواند برای کنترل و محافظت از تجهیزات الکتریکی در شرکت های صنعتی و معدن ، نیروگاه ها و پستها ، به ویژه برای مکانهایی که دارای عملیات مکرر هستند ، استفاده شود. فرم نصب مدار شکن در کابینت سوئیچ می تواند یک نوع ثابت باشد یا یک نوع قابل برداشت نصب شده بر روی یک چرخ دستی. VBI داخلی ولتاژ ولتاژ با ولتاژ بالا دارای عملکرد قابل اعتماد است و نصب آن آسان است. این بهترین انتخاب برای کنترل و محافظت از سیستم های انتقال و توزیع با ولتاژ بالا است.
قطع کننده مدار خلاء نصب شده VBI-40.5 یک دستگاه سوئیچینگ با ولتاژ متوسط و با کارایی بالا است که برای محافظت و کنترل سیستم های برقی با امتیاز 40.5 کیلو ولت طراحی شده است. با استفاده از فناوری پیشرفته Vacuum Interucer ، از بین بردن قوس کارآمد ، حداقل نگهداری و طول عمر عملیاتی طولانی استفاده می کند. ایده آل برای شبکه های توزیع برق ، گیاهان صنعتی و پست های پستی ، این شکن سازه ساخت و ساز قوی را با عملکرد کاربر پسند ترکیب می کند.
رتبه فعلی:تا 2500A مداوم ، 31.5KA ظرفیت شکستن اتصال کوتاه.
قطع کننده خلاء:هرمنی مهر و موم شده ، بدون نگهداری و سازگار با محیط زیست (بدون گاز SF₆).
مکانیسم:مکانیسم بهار یا موتور محور برای بسته شدن سریع/باز شدن سریع (<50ms).
ایمنی:طراحی ضد لغزش یکپارچه ، اتصال مکانیکی/برقی و سوئیچ های زمینی.
رعایت استانداردها:با IEC 62271 ، GB/T 1984 و ANSI C37.04 ملاقات می کند.
3.1 بررسی قبل از نصب
بسته بندی دست نخورده و بدون آسیب جسمی را تأیید کنید.
پارامترهای دارای امتیاز را با الزامات سیستم مطابقت دهید.
از پایه و اساس بتونی بدون لرزش اطمینان حاصل کنید.
3.2 مراحل نصب
با استفاده از پیچ های لنگر (M16 توصیه شده) ، شکن را به طبقه ایمن کنید.
بندهای اولیه را با تنظیمات گشتاور در هر مشخصات تولید کننده (به عنوان مثال ، 50 نانومتری) وصل کنید.
کابل های کنترل ثانویه سیم به پایانه ها (با عنوان "سیم پیچ باز/بسته" ، "مخاطبین کمکی").
شاسی شکن را به طور ایمن زمین بزنید (مقاومت زمین ≤4Ω)
4.1 عملیات دستی
بسته شدن: دسته دستی را در جهت عقربه های ساعت بچرخانید تا یک "کلیک" درگیری را تأیید کند.
افتتاح: دکمه قرمز "سفر" را فشار دهید یا اهرم سفر مکانیکی را بکشید.
4.2 کار برقی
برای کنترل از راه دور 220VDC/110VAC را در سیم پیچ بسته (پالس لحظه ای) اعمال کنید.
از سوئیچ انتخاب کننده محلی/از راه دور برای حالت استفاده کنید.
4.3 شاخص ها و هشدارها
LED سبز: شکن بسته شد.
LED RED: Breaker Open/Trapped.
مخاطبین هشدار: ماشه برای از دست دادن فشار SF₆ (در صورت مجهز کردن) یا بهار
5.1 بررسی روتین
مخاطبین را هر 5000 عملیات (از طریق Viewport) بازرسی کنید.
قطعات متحرک را سالانه با چربی درجه حرارت بالا روغن کاری کنید.
مقاومت به عایق کاری (> 1000MΩ @5KV).
5.2 موضوعات مشترک
عدم بسته شدن: قدرت کنترل ، بار بهاری یا شرایط اتصال را بررسی کنید.
گرمایش بیش از حد: اتصالات را محکم کنید. مقاومت در برابر تماس (<50μΩ) را اندازه گیری کنید.
قبل از سرویس دهی ، شکن را از بین ببرید.
فقط پرسنل آموزش دیده باید تعمیر و نگهداری را انجام دهند.
هرگز با آسیب های مرئی یا صداهای غیر طبیعی عمل نکنید.
قطع کننده های خلاء را به عنوان زباله های الکترونیکی (غیر خطرناک) دفع کنید.
در هر مقررات محلی ، فلزات و پلاستیک را بازیافت کنید.
 |
 |
پس از تنظیم قطع کننده مدار ، پارامترهای مشخصه مکانیکی در زیر نشان داده شده است:
1. دمای محیط: -10c ~ +40C (اجازه ذخیره و حمل و نقل در 330 درجه سانتیگراد را می دهد).
2. رطوبت محیط: میانگین رطوبت یک روز نباید بیش از 95 ٪ باشد. میانگین رطوبت یک ماه نباید بیش از 90 ٪ باشد.
3. فشار بخار اشباع: متوسط فشار یک روز نباید بیش از 2.2kpa باشد. فشار متوسط یک ماه دیگر نباید باشد
از 1.8kpa ؛
ارتفاع 4: 1500 متر ؛
5. شدت زمین لرزه: درجه 8 درجه ؛
6. باید در محل بدون آتش ، انفجار ، کثافت جدی و فرسایش شیمیایی و لرزش خشونت آمیز نصب شود.
