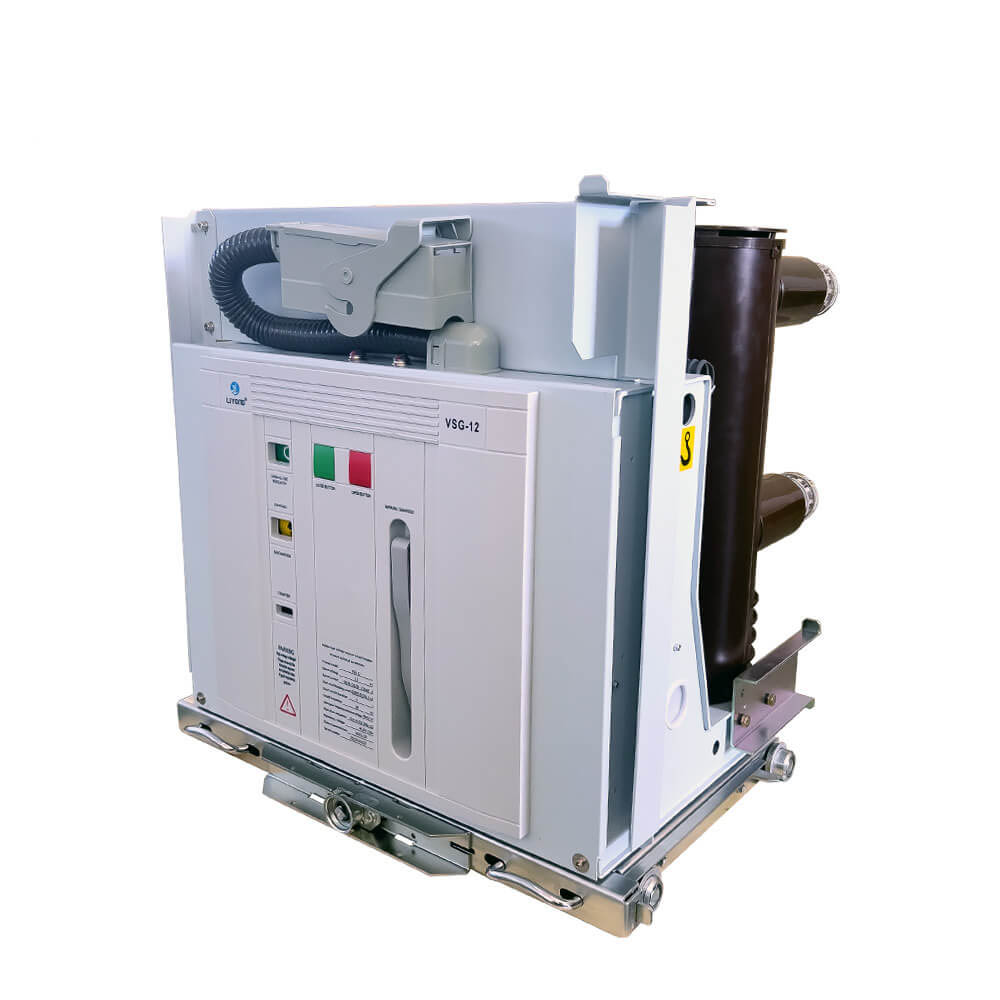

     VSG از نوع VSG Circuit Vacuum Circuit Breaker برای تعویض بارهای مختلف طبیعت های مختلف و عملکردهای مکرر در سیستم های قدرت با سه فاز AC 50Hz و ولتاژ دارای 7.2kV-40.5kV مناسب است. و محافظت و کنترل تجهیزات الکتریکی در پست ها. این می تواند مجهز به kyn28a و سایر سوئیچ های دستی از نوع دستی باشد و همچنین می تواند مجهز به سوئیچ ثابت XGN باشد.

     VSG نوع VSG Circuit Circuit Circuit Vsg با ولتاژ بالا با استاندارد ملی GB1984 "AC Circuit-Voltage Circuit Circuit Circuit" ، JB/T3855 "3.6 ~ 40.5kV داخلی ولتاژ خلاء و ولتاژ بالا" و IEC60056 "PREARDS AC Breaker" با ولتاژ بالا مطابقت دارد. با "10-35 کیلو ولت ولتاژ ولتاژ بالا ولتاژ خلاء در حال تنظیم شرایط فنی" ملاقات کنید. این مزایای اندازه کوچک ، وزن سبک ، مناسب برای عملکرد مکرر و قطع بدون نگهداری را دارد و در شبکه توزیع 3KV-40.5KV بیشتر مورد استفاده قرار می گیرد.

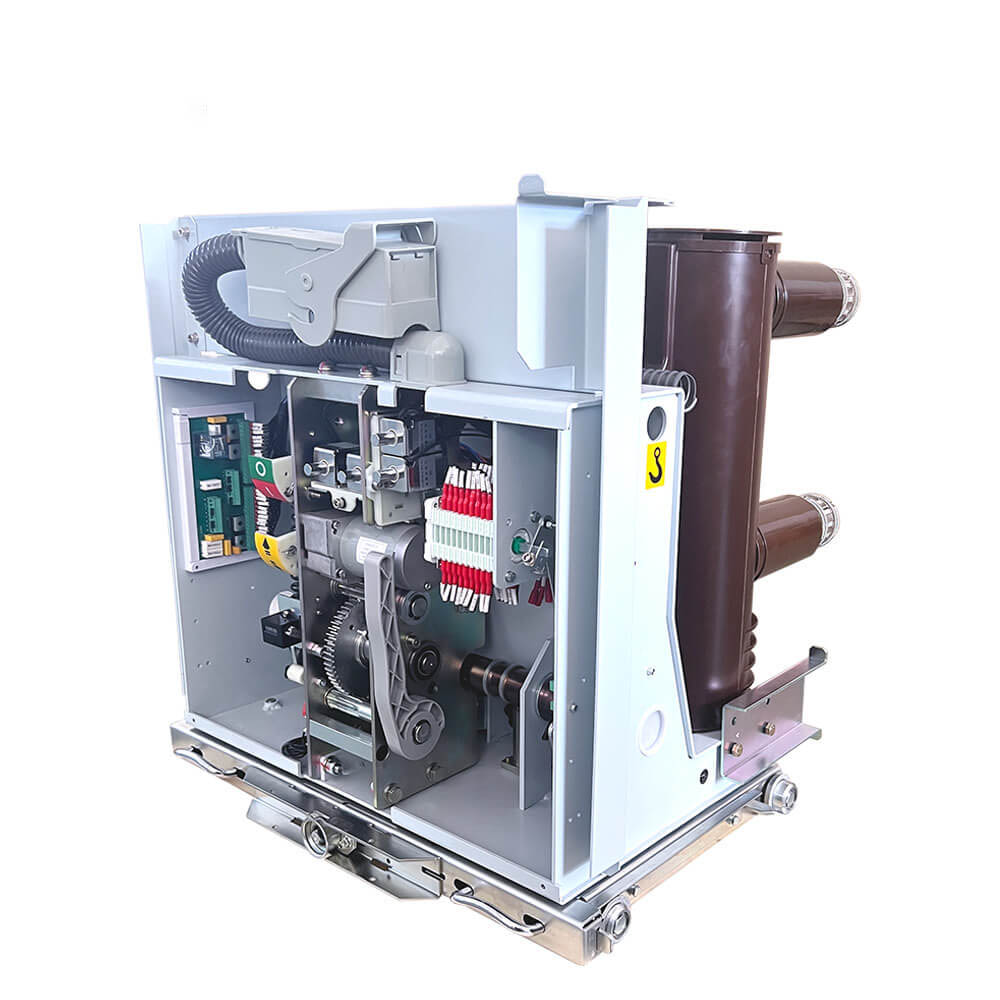

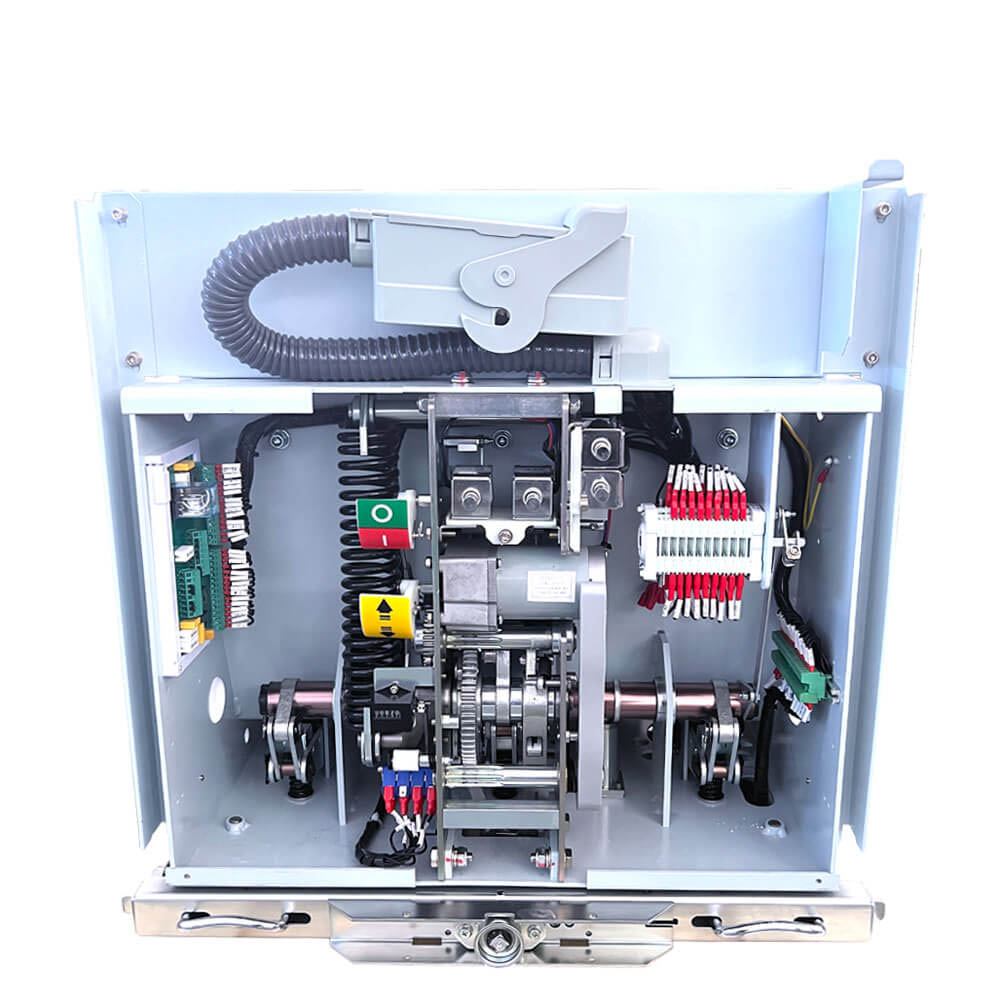

    مکانیسم VSG از یک CAM (در ماژول اصلی مکانیسم) برای هدایت دوک نخ ریسی مستقیم (در ماژول دوک نخ قاب) استفاده می کند تا پیوند انتقال را کاهش داده و راندمان انتقال (بدون اتصال لولا) را بهبود بخشد. ورودی انرژی محصول را کاهش داده و عمر خدمات محصول را افزایش دهید. ماژول مدار اصلی را نصب کنید ، یعنی پیکربندی اصلی قطع کننده مدار خلاء را تکمیل کنید. سپس ماژول اتومبیل شاسی ، بازوی مخاطب ، مخاطب و آستین عایق را نصب کنید تا پیکربندی قطع کننده مدار دستی را تکمیل کنید.

ویژگی های فنی

1. اولین نسل از دستی نوع ساخته شده در چین با حقوق فکری مستقل. این دارای یک فناوری بالغ و نسبت قیمت/عملکرد بالا است.

2. قطعات کلیدی آبکاری آلیاژ نیکل فسفور را با مقاومت کامل در برابر سایش و مقاومت در برابر خوردگی اتخاذ می کنند.

3. قطعات کلیدی توسط خودمان ساخته شده است تا از محصولات برای تأمین نیاز طراحی طراحی اطمینان حاصل شود

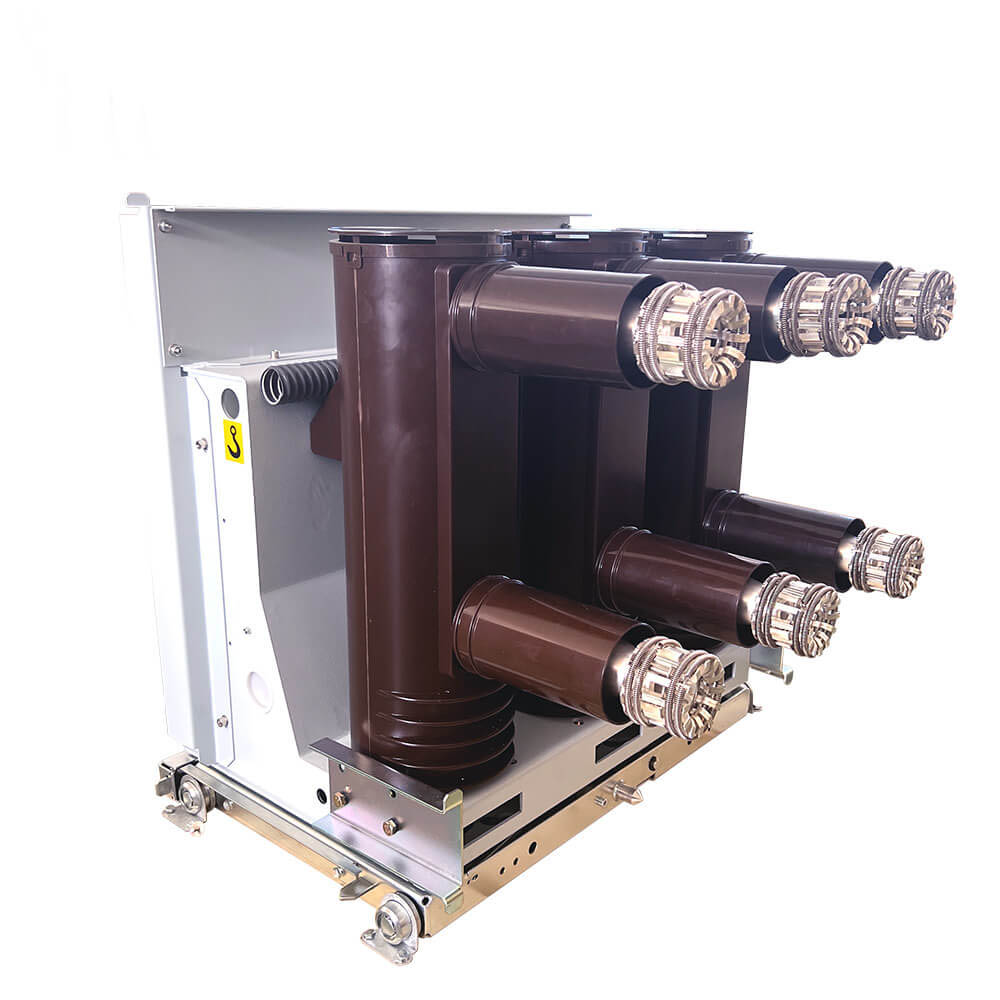

4- مدار اصلی عایق کامپوزیت استوانه ای دارای حجم کم ، عاری از نگهداری و خدمات اندک است.

پارامترهای فنی کلیدی:

· سطح عایق امتیاز: 75kV

· Impulse Lightning دارای ولتاژ مقاومت در برابر ولتاژ: 42kV

· جریان فعلی: 630a ، 1250a ، 1600a ، 2000a ، 2500a ، 3150a ، 5000a

· جریان کوتاه شدن اتصال کوتاه: 25KA ، 31.5KA ، 40KA

· دارای درجه کوتاه ساخت جریان (اوج): 63KA ، 80KA ، 100KA

· مدت زمان اتصال کوتاه: 4 ثانیه

· توالی عملیاتی دارای امتیاز: O-0.3S-Co-180S-Co یا O-180S-CO-180S-CO (40KA)

· دارای امتیازات خازن تک/برگشت به عقب ، جریان فعلی: 630A/400A

· تعداد عملیات در جریان شکستن اتصال کوتاه: 30 بار

· زمان بسته شدن: 30-70ms

· زمان افتتاح: 20-50 دقیقه

· زندگی مکانیکی: 30،000 عملیات

· دارای امتیاز ذخیره انرژی و ولتاژ کار: AC220/110V ، DC220/100V

· فاصله تماس: 1 ± 11 میلی متر

· overtravel از تماس: 0.5 ± 3.5 میلی متر

· میانگین سرعت بسته شدن: 0.5-0.8m/s

· میانگین سرعت باز: 0.9-1.2m/s

· زمان گزاف گویی در هنگام بسته شدن: ≤2ms

· زمان همگام سازی برای باز و بسته شدن سه فاز: 2ms 2m

· مقاومت اصلی مدار: ≤50μΩ (630a) ، 45 45μΩ (1250a) ، 35 μ (1600-2000a) ، 25 μ (2500a و بالاتر)

ویژگی های محصول:

· کاربرد گسترده: مکانیسم های عملیاتی مدولار VCB VSG-12 VSG-12 VSG-12 Voltage Voltage Voltage Circuit Circuit برای انواع محیط ها مناسب است و به ویژه برای برنامه های کاربردی که نیاز به عملیات مکرر و قابلیت اطمینان بالا در سیستم های برق دارند ، مناسب است.

· طراحی مدولار: مکانیسم کار از یک طراحی مدولار استفاده می کند و راحتی تعویض سریع و مونتاژ را فراهم می کند.

· ایمنی و قابلیت اطمینان: دارای عملکرد الکتریکی برجسته ای است ، با اطمینان و کنترل تجهیزات برق.

· زندگی مکانیکی طولانی: با زندگی مکانیکی بالا ، می تواند در برابر دوره های طولانی استفاده مقاومت کند.

طراحی پیشرفته: ویژگی هایی مانند شکاف تماس و Overtravel تماس با عملکرد بالا و قابلیت اطمینان را تضمین می کند.

اطلاعات اساسی

پارامتر فنی

نقاشی بعدی:

محیط عملیاتی:

· دمای محیط: بیش از +40 درجه سانتیگراد ، کمتر از -15 درجه سانتیگراد نیست (ذخیره در -30 درجه سانتیگراد مجاز نیست).

ارتفاع: بیش از 1000 متر نیست.

· رطوبت نسبی: میانگین روزانه بیش از 95 ٪ ، میانگین ماهانه بیش از 90 ٪ نیست. فشار متوسط ​​بخار روزانه بیش از 22 × 10-3mpa ، میانگین ماهانه بیش از 10-3mpa 18 18 نیست.

· شدت لرزه ای: بیش از سطح 8 نیست.

· سایت های کاربردی: مناسب برای استفاده در مکان های بدون آتش ، انفجار ، آلودگی شدید ، خوردگی شیمیایی و لرزش شدید.

دستورالعمل سفارش

1. VCB نوع کامل ، مشخصات اصلی فنی ، فاصله فاز و کمیت

2. نوع و مشخصات ولتاژ خدمات

3. نام و مقدار قطعات یدکی
