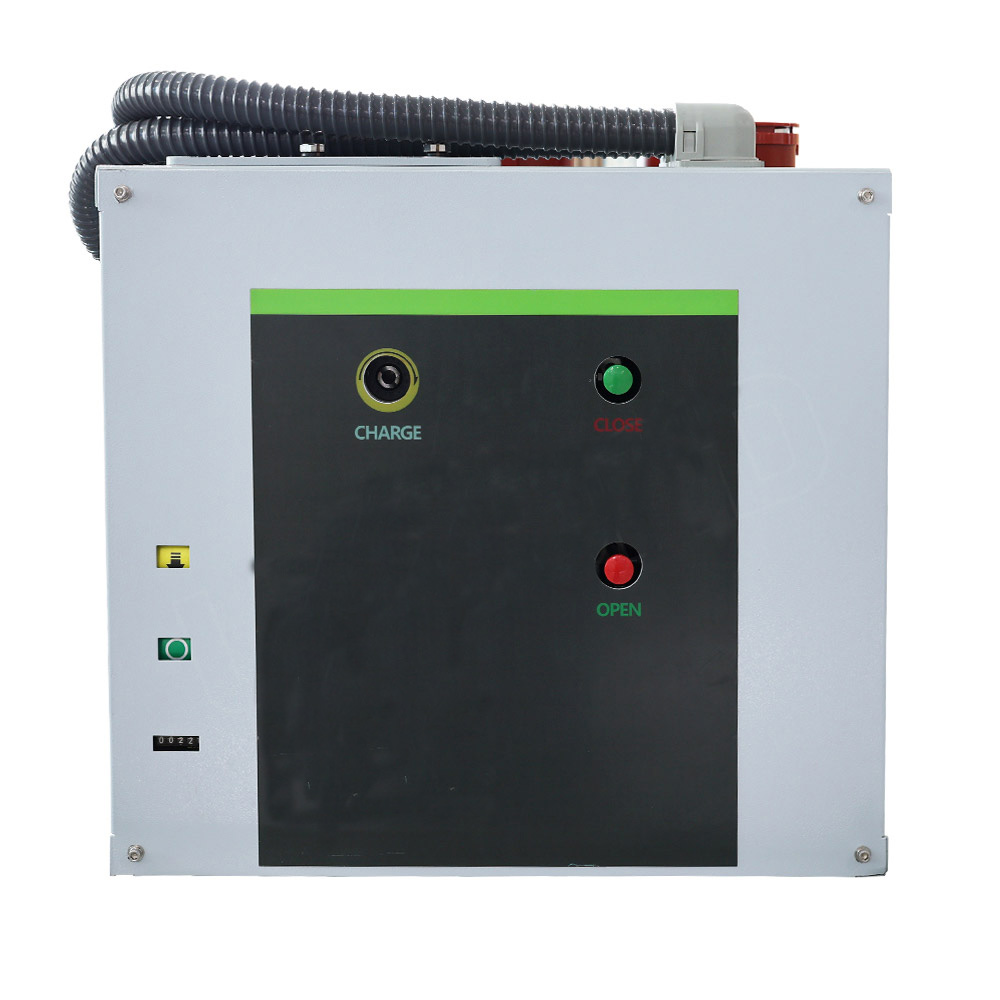

خلاء ثابت 12kV با مکانیسم عملیاتی CT68

خلاء ثابت 12kV با مکانیسم عملیاتی CT68

قطع کننده مدار خلاء به دلیل محیط قطع آن نامگذاری شده است و محیط عایق شکاف تماس پس از وقفه خلاء زیاد است. این مزیت از اندازه کوچک ، وزن سبک ، مناسب برای عملکرد مکرر و قطع بدون نگهداری است و در شبکه توزیع 3KV-40.5kV بیشتر مورد استفاده قرار می گیرد.

اجزای قطع کننده مدار خلاء عبارتند از: مکانیزم خلاء ، الکترومغناطیسی یا بهار عمل ، براکت و سایر قسمت ها.

قطع کننده خلاء جزء اصلی شکن مدار خلاء است ، نقش اصلی آن از طریق عایق عالی خلاء در داخل لوله برای قطع شدن مدار ولتاژ متوسط ​​و بالا ، قدرت را قطع می کند و می تواند به سرعت قوس را خاموش کرده و جریان را سرکوب کند تا از تصادفات و حوادث جلوگیری کند.

دو نوع مکانیسم عملیاتی وجود دارد: مکانیسم بهار و مکانیسم عملیاتی مغناطیسی دائمی.

مدار رسانا به شکل استوانه عایق تقسیم می شود (قطع کننده خلاء در سیلندر عایق نصب شده است) و فرم قطب مهر و موم شده (قطع کننده خلاء در رزین اپوکسی نصب شده است).

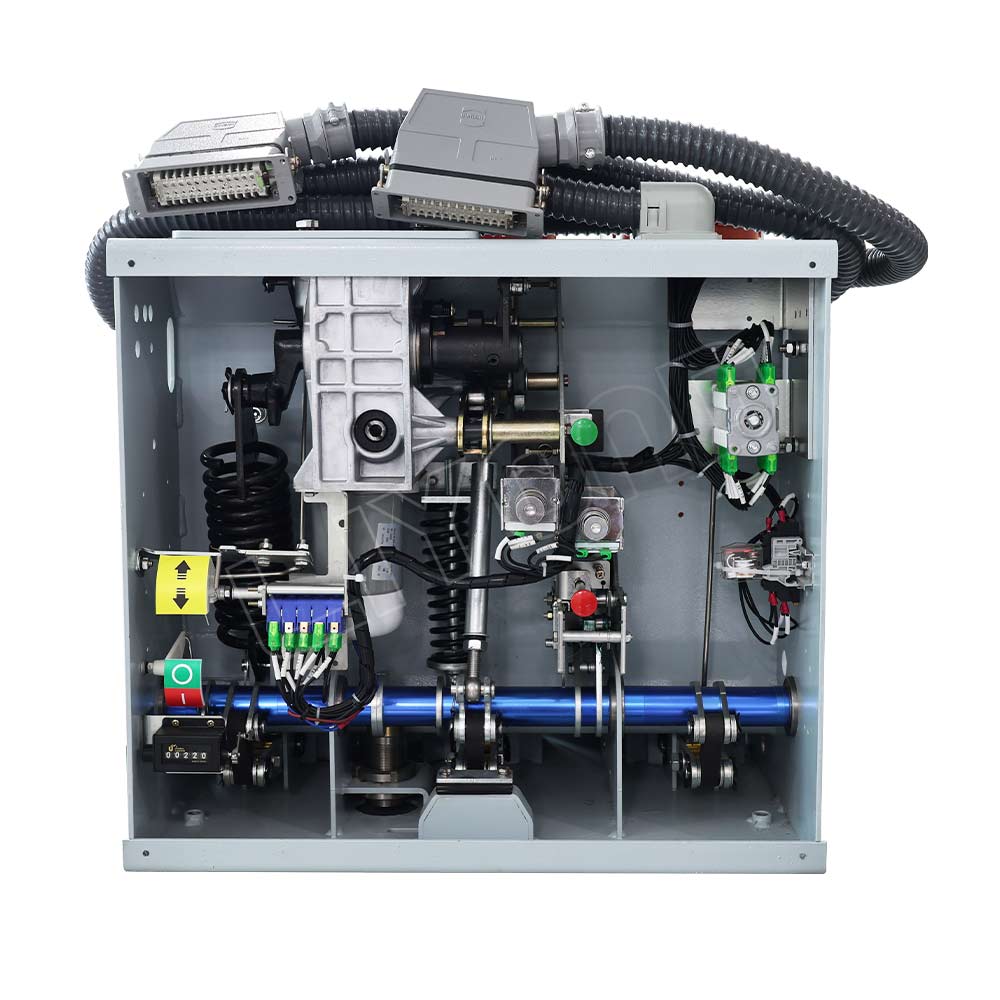

مکانیسم VSG از یک CAM (در ماژول اصلی مکانیسم) برای هدایت دوک نخ ریسی مستقیم (در ماژول دوک نخ قاب) استفاده می کند تا پیوند انتقال را کاهش داده و راندمان انتقال (بدون اتصال لولا) را بهبود بخشد. ورودی انرژی محصول را کاهش داده و عمر خدمات محصول را افزایش دهید. ماژول مدار اصلی را نصب کنید ، یعنی پیکربندی اصلی قطع کننده مدار خلاء را تکمیل کنید. سپس ماژول اتومبیل شاسی ، بازوی مخاطب ، مخاطب و آستین عایق را نصب کنید تا پیکربندی قطع کننده مدار دستی را تکمیل کنید.

ویژگی

ویژگی های قطع کننده مدار خلاء CT68-12

قطع کننده مدار خلاء CT68-12 مواد تماس ویژه و قطع کننده با ظرفیت شکستن زیاد و با استقامت الکتریکی بسیار طولانی را اتخاذ می کند.

قطع کننده مدار خلاء CT68-12 دارای ساختار ساده ، ظرفیت شکستن بالا ، استقامت طولانی ، عملکردهای عملیاتی همه جانبه ، هیچ خطر انفجاری و نگهداری راحت است. این مناسب برای کنترل سیستم حمل و نقل و محافظت از سوئیچ در Powerhouse و Transformer است ، به خصوص متناسب با شکستن بار مهم یا عملیات مکرر در بعضی مناطق.

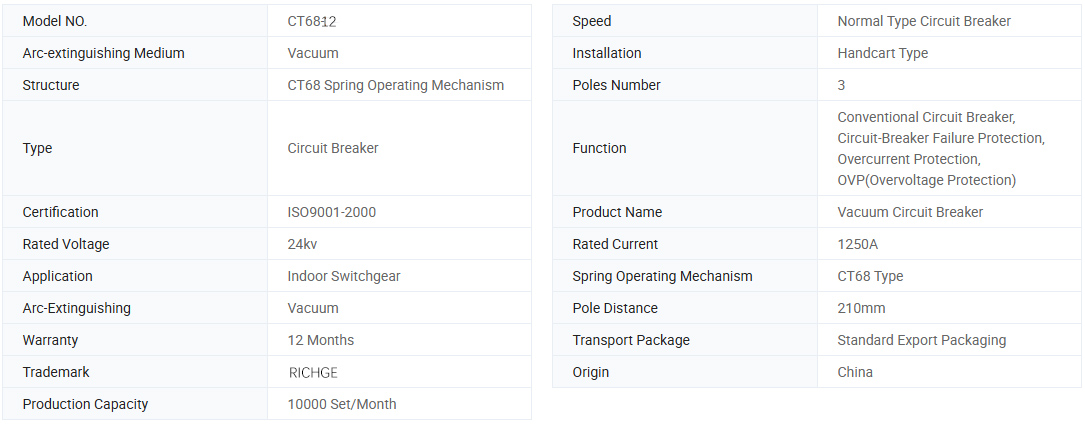

اطلاعات اساسی

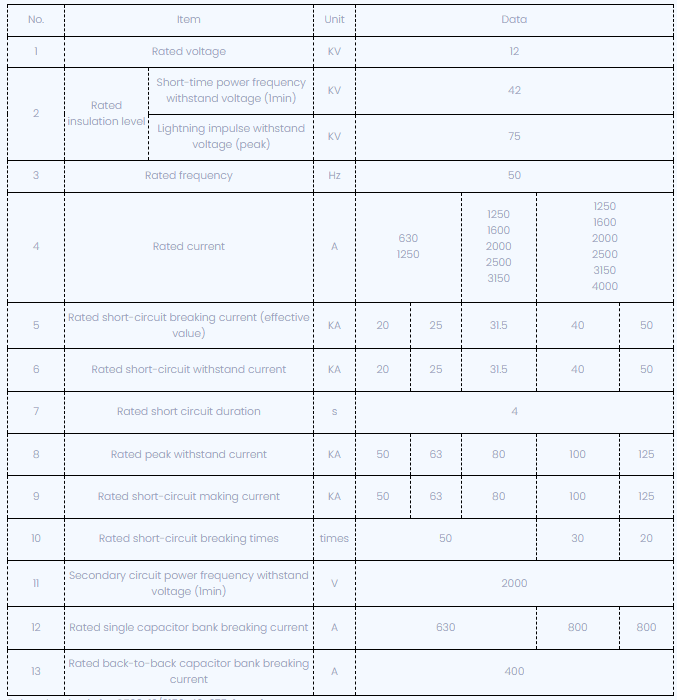

پارامترهای فنی

نقاشی بعدی:

شرایط محیطی:

- دمای محیط: -15ºC ~+40 درجه سانتیگراد

- ارتفاع: ≤1000 متر

- متوسط ​​رطوبت نسبی روزانه: 95 ≤

- رطوبت نسبی متوسط ​​ماهانه: 90 ≤

- شدت زلزله: درجه 8 درجه

- بدون آتش سوزی ، انفجار ، لرزش شدید ، خوردگی شیمیایی و آلودگی جدی

پرسش

Q1: آیا شما تولید کننده هستید یا معامله گر هستید؟

A1: ما یک تولید کننده حرفه ای پیشرو هستیم.

Q2: چرخه تحویل شما چه مدت است؟

A2: بستگی به نیاز و کمیت محصول شما دارد. به طور کلی ، 5 تا 10 روز کاری برای تحویل لازم است

Q3: سرویس پس از فروش شما چیست؟

A3: ما می توانیم به سؤالات کاربران پاسخ دهیم که مشکلات آنها 24 ساعت شبانه روز حل می شود و پشتیبانی فنی جامع برای همه محصولات ما به سرعت ارائه می دهیم.

Q4: چگونه مشکلات کیفیت را حل می کنید؟

A4: لطفاً عکسهای مفصلی از مشکلات کیفیت ارائه دهید. بخش های بازرسی فنی و با کیفیت ما آنها را تجزیه و تحلیل می کند. ما ظرف 2 روز یک راه حل رضایت بخش ارائه خواهیم داد.

Q5: آیا خدمات سفارشی را قبول می کنید؟

A5: ما خدمات OEM/ODM را ارائه می دهیم و می توانیم آرم شما را روی محصولات چاپ کنیم. تیم فنی و نقل قول حرفه ای ما می تواند با توجه به نقشه ها و پارامترهای شما پروژه های رضایت بخش را ارائه دهد.
