مدار خلاء داخل سالن



      ما متعهد به توسعه سوئیچ بار ، گیرنده اتومبیل ولتاژ بالا در فضای باز ، خلاء ولتاژ داخلی است که به نیاز مصرف کنندگان نزدیکتر است و محصولات بهتری را به مصرف کنندگان می دهد. ما همیشه جامعه پاداش را به عنوان یک نعمت می دانیم و رونق و احیای سرزمین مادری را به عنوان مسئولیت خودمان می گیریم. شرکت ما به عنوان ضمانت توسعه ما ، اعتبار سازمانی و کیفیت کارکنان ما را پیش از توسعه شرکت می گیرد. ما اصرار داریم که ایده علم و فناوری اولین نیروی تولیدی است. با استفاده از اسکیل های فنی ، مدیریت کارآمد و محصولات با کیفیت بالا ، ما با کالاهای مقرون به صرفه خود از مشتریان خود ستایش کرده ایم.

      قطع کننده مدار خلاء داخلی یک دستگاه کلیدی سوئیچینگ است که به طور گسترده در سیستم های قدرت ولتاژ متوسط ​​و کم استفاده می شود. ویژگی اصلی آن استفاده از خلاء به عنوان محیط ترکیبی و عایق قوس است که می تواند مدارها را در حین کار عادی وصل و جدا کند و به سرعت جریان را در صورت بروز گسلها (مانند مدارهای کوتاه) قطع کند ، بنابراین در کنترل و محافظت از سیستم برق نقش دارد.


اصل کار

     مؤلفه اصلی یک قطع کننده مدار خلاء ، قطع کننده خلاء است که فضای داخلی آن به درجه خلاء بسیار بالا تخلیه می شود (معمولاً زیر 10 درجه سانتیگراد). هنگامی که مدار قطع کننده باز می شود ، یک قوس به عنوان تماس های متحرک و استاتیک جدا می شود. با این حال ، به دلیل عدم وجود تقریباً کامل مولکول های گازی در خلاء ، قوس نمی تواند احتراق (فاقد محیط یونیزه کننده) را حفظ کند ، و قدرت عایق بالای خلاء به سرعت قوس را خاموش می کند و باعث شکستن قابل اعتماد می شود. این روش خروج قوس نیازی به رسانه های اضافی برای خروج از قوس (مانند روغن یا گاز SF₆) ندارد و ایمنی و ثبات آن را به طور قابل توجهی نسبت به قطع کننده های مدار سنتی برتر می کند.


اجزای ساختاری اصلی

1. vacuum Interupter:مؤلفه اصلی ، متشکل از یک پوسته سرامیک یا شیشه ای مهر و موم شده ، تماس های متحرک و استاتیک ، سپر و غیره ، مسئول خاموش کردن و عایق قوس.

2. مکانیسم عملیاتی:دستگاه برق که مخاطبین را برای باز و بسته شدن هدایت می کند ، با انواع مشترک از جمله مکانیسم های عملیاتی بهار (که بیشتر مورد استفاده قرار می گیرد ، شامل عملکرد قابل اعتماد و مصرف کم انرژی) و مکانیسم های عملیاتی الکترومغناطیسی است.

3. پشتیبانی پشتیبانی:از قطعات قطع کننده و رسانا پشتیبانی می کند ، که به طور معمول از رزین اپوکسی یا مواد چینی ساخته شده است تا از عایق کاری زمین اطمینان حاصل شود.

4. مدار سازنده:شامل پایانه های ورودی ، پایانه های خروجی و اتصالات تماسی ، مسئول هدایت فعلی.

5.Housing/Frame:از اجزای داخلی ، که معمولاً از مواد فلزی یا عایق ساخته شده است ، که با محیط های داخلی سازگار است ، محافظت می کند.


ویژگی های کلیدی

1. قابلیت قوس-قوس-خروج:قوس های موجود در خلاء بسیار سریع خاموش می شوند (در میلی ثانیه) ، با ظرفیت شکستن زیاد ، باعث ایجاد وقفه قابل اعتماد در جریان های اتصال کوتاه می شوند.

2. زندگی طولانی:عمر مکانیکی می تواند از 10،000-50،000 عملیات تجاوز کند ، و عمر الکتریکی (تعداد عملیات شکستن مدار کوتاه) می تواند به ده ها بار برسد ، به مراتب بالاتر از شکن های مدار روغن.

3. الزامات تعمیر و نگهداری:قطع کننده خلاء به خوبی بسته بندی شده است ، به سختی تحت تأثیر محیط زیست (مانند گرد و غبار و رطوبت) قرار نمی گیرد و نیازی به جایگزینی مکرر رسانه های خروج قوس ندارد و در نتیجه هزینه های کم کار و نگهداری است.

4. اندازه و وزن سبک:ساختار جمع و جور ، مناسب برای نصب در فضاهای باریک داخلی (مانند اتاق های توزیع و کابینت سوئیچ).

5. دوستانه و دوستانه از نظر محیطی:بدون روغن ، SF₆ یا سایر گازهای گلخانه ای ، از خطرات آتش سوزی یا آلودگی محیط زیست جلوگیری می کند.

6. مناسب برای عملیات مکرر:ایده آل برای سناریوهایی که نیاز به تعویض مکرر تجهیزات مانند موتورها و خازن دارند.


View as

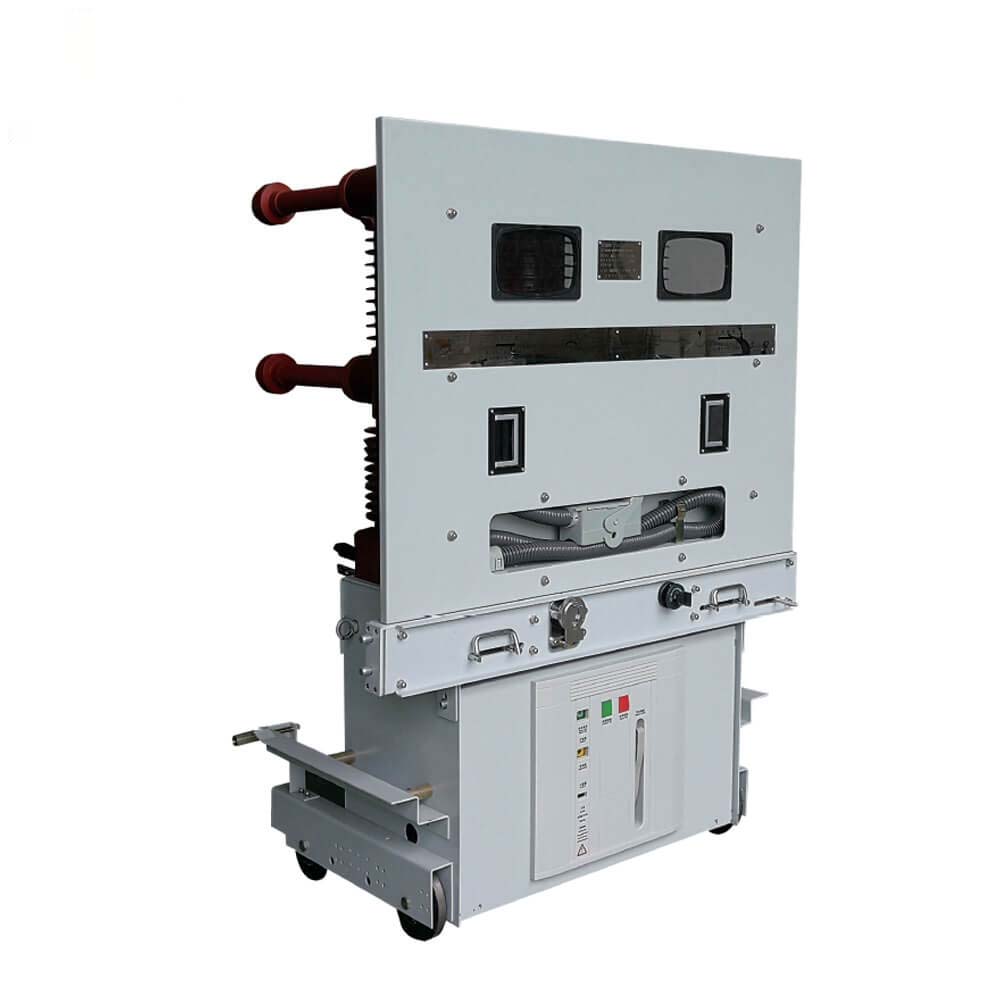

VSG-40.5kV ولتاژ بالا ولتاژ بالا قابل برداشت سطح داخلی نصب شده

VSG-40.5kV ولتاژ بالا ولتاژ بالا قابل برداشت سطح داخلی نصب شده

VSG-40.5 Series Vacuum Circuit Breaker نوع جدیدی از سه فاز 50Hz با توجه به مفهوم طراحی منحصر به فرد است و همراه با تقاضای و توسعه بازار ، ولتاژ رتبه بندی داخلی SwitchGear40.5kV ، می تواند به شرکتهای صنعتی و معدن ، نیروگاه و زیرمجموعه به عنوان کنترل و محافظت از تجهیزات الکتریکی ارائه شود. دستی ولتاژ بالا 40.5 کیلو ولت یک وسیله الکتریکی است که مخصوص سیستم های برق ولتاژ بالا طراحی شده است ، که در سیستم های قدرت 50Hz سه فاز AC به عنوان یک سوئیچ ، جداسازی یا عنصر محافظت استفاده می شود. این عملکرد عایق بالا و عملکرد قابل اعتماد دارد و می تواند با خیال راحت در محیط های ولتاژ بالا عمل کند.

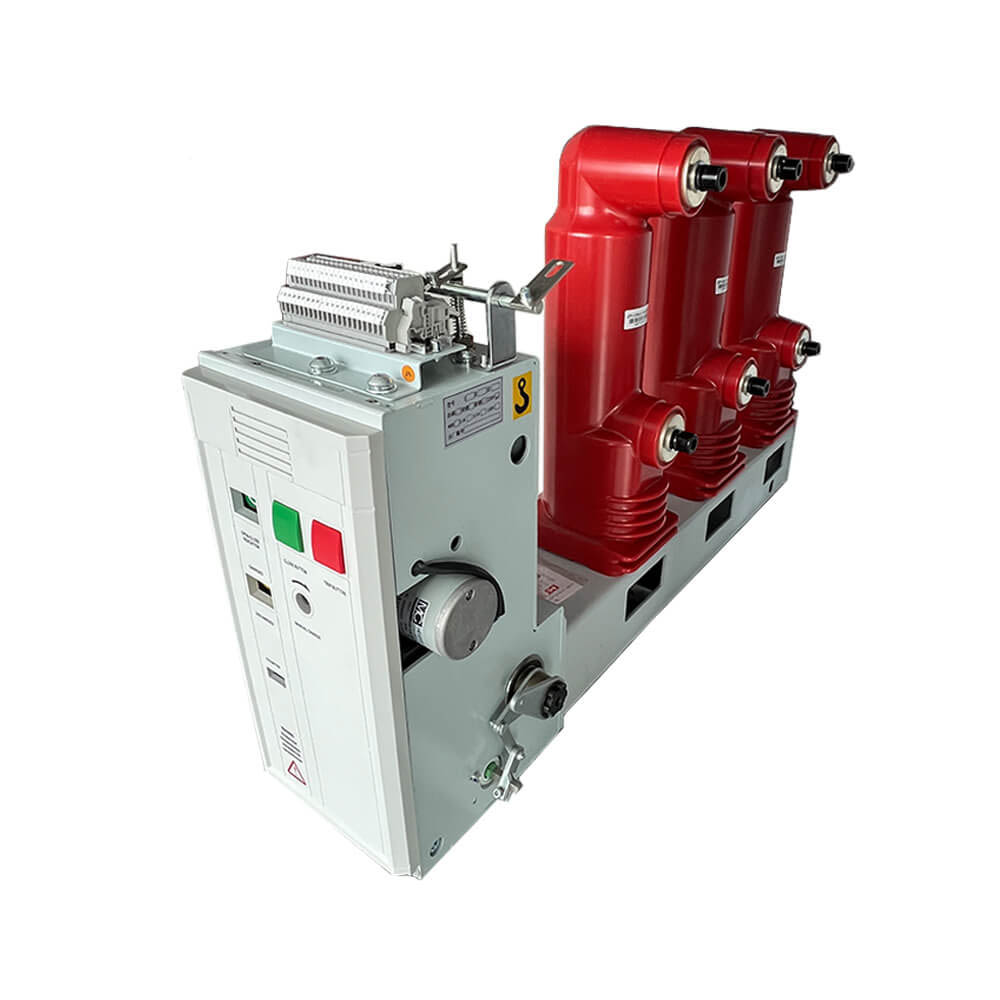

قطع کننده مدار جانبی VSG-24C با قطب های تعبیه شده برای تجهیزات ولتاژ بالا 24 کیلو ولت

قطع کننده مدار جانبی VSG-24C با قطب های تعبیه شده برای تجهیزات ولتاژ بالا 24 کیلو ولت

VSG VOLTAGE VOLTAGE VOLTAGE VOLTAGE VOLTAGE VOLTAGE VOLTAGE برای تجهیزات سوئیچینگ داخلی 24 کیلو ولت استفاده می شود ، به عنوان تجهیزات شبکه برق ، شرکت های صنعتی و معدن حفاظت و واحد کنترل انرژی VSG-24C نوع نصب جانبی داخلی ولتاژ ولتاژ بالا ولتاژ با استفاده از بهار برای انرژی ذخیره استفاده کرد. مکانیسم عملیاتی می تواند به دو روش با استفاده از عملکرد دستی و الکتروموتور ، مطابق با GB1984-2003 با ولتاژ بالا ولتاژ AC ، JB3855-1996 3.6-4.5KV داخلی AC ولتاژ ولتاژ بالا و IEC استاندارد 62271-100: Voltage Ac Circuition Ac Circuition و Voltarer AC ولتاژ بالا

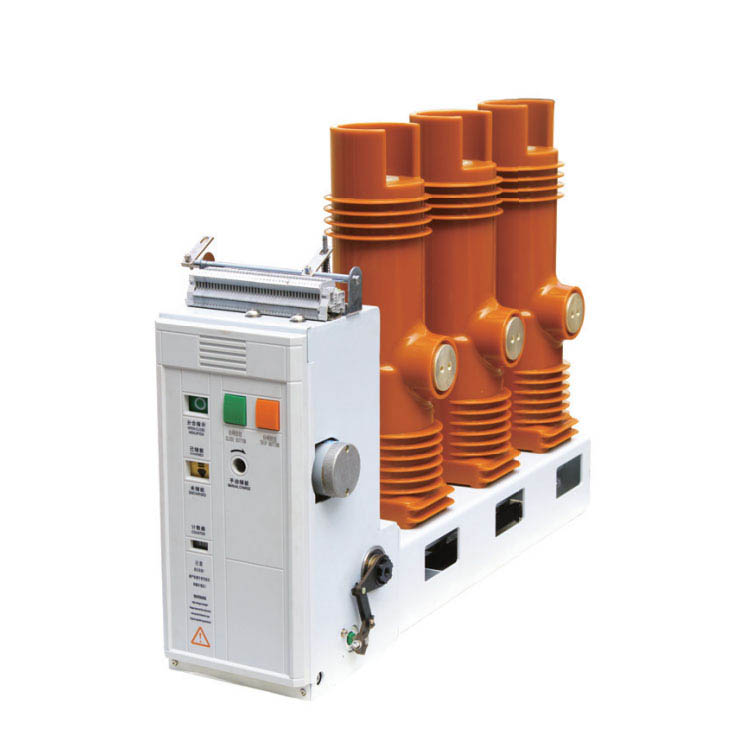

VSG-12C تعبیه شده قطب جانبی نوع ولتاژ بالا ولتاژ خلاء

VSG-12C تعبیه شده قطب جانبی نوع ولتاژ بالا ولتاژ خلاء

VSG-C/12 نوع نصب جانبی داخلی ولتاژ ولتاژ بالا ولتاژ خلاء استفاده از بهار برای ذخیره انرژی. مکانیسم عملیاتی می تواند به دو روش با استفاده از عملکرد دستی و الکتروموتوری ، مطابق با GB1984-2003 با ولتاژ بالا ولتاژ AC ، JB3855-1996 3.6-4.5KV داخلی AC ولتاژ ولتاژ بالا AC و IEC استاندارد 62271-100: Voltage Ac Circuition Ac Circuition AC و Voltarer AC. VSG-12C Circuit Vacuum Circuit Circuit Circuit VSG-12C با ولتاژ بالا ولتاژ یک سوئیچ داخلی و فضای باز برای سیستم قدرت 12 کیلو ولت است. بارهای طبیعت مختلف ، عملیات مکرر و مواردی که جریان اتصال کوتاه چندین بار شکسته است. این محصول نوع جدیدی از مکانیسم عملکرد شکن مدار را اتخاذ می کند ، و بخش اصلی VSG-12 می تواند از قطب های بین المللی جامد برند برای مهر و موم کردن قطع کننده خلاء و قطعات اصلی مدار رسانا در یک کل برای محافظت از قطع کننده از برخورد ، گرد و غبار و تراکم استفاده کند. این سازگاری با محیط زیست قوی است ، هزینه های عملکرد و نگهداری را به شدت کاهش می دهد ، و واقعاً بخش یک بار بدون تعمیر و نگهداری محصول و نگهداری کمتر از مکانیسم عملیاتی را تحقق می بخشد. عملیات مکرر را انجام دهید یا جریان اتصال کوتاه را چندین بار بشکنید. زندگی مکانیکی می تواند تا 30،000 بار باشد و زمان شکستن جریان کوتاه با ظرفیت کامل می تواند به 50 برابر برسد

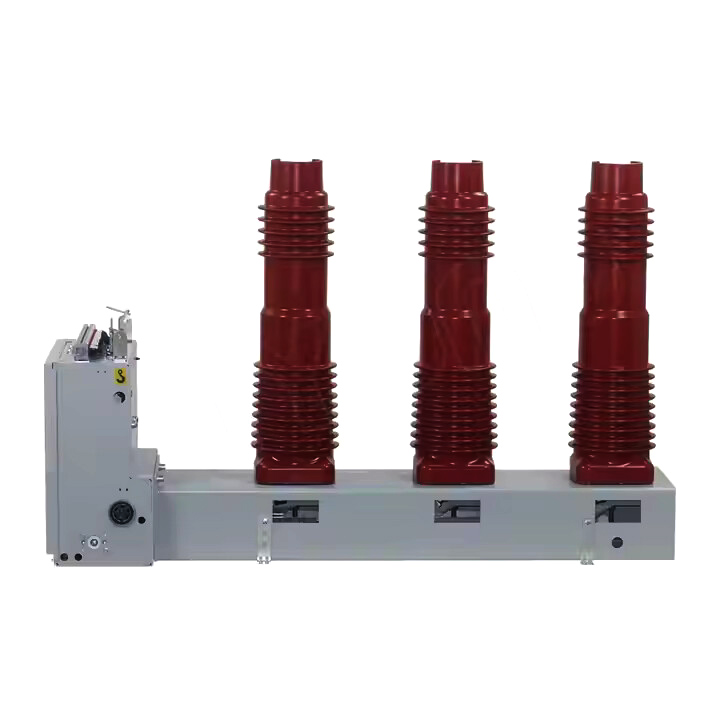

VSG-40.5C قطب تعبیه شده از نوع جانبی خلاء داخلی داخلی

VSG-40.5C قطب تعبیه شده از نوع جانبی خلاء داخلی داخلی

VSG-40.5C نوع نصب جانبی ولتاژ داخلی ولتاژ بالا ولتاژ با استفاده از بهار برای ذخیره انرژی استفاده می شود. مکانیسم عملیاتی می تواند به دو روش با استفاده از عملکرد دستی و الکتروموتور ، مطابق با GB1984-2003 با ولتاژ بالا ولتاژ AC ، JB3855-1996 3.6-4.5KV داخلی AC ولتاژ ولتاژ بالا و IEC استاندارد 62271-100: Voltage Ac Circuition Ac Circuition و Voltarer AC ولتاژ بالا VSG-40.5C Series Vacuum Circuit Breaker نوع جدیدی از سه فاز 50 هرتز با توجه به مفهوم طراحی منحصر به فرد و همراه با تقاضای و توسعه بازار است ، ولتاژ رتبه بندی شده داخلی 40.5 کیلو ولت ، می تواند به شرکتهای صنعتی و معدن ، نیروگاه و تابع به عنوان کنترل و محافظت از تجهیزات برقی ارائه شود و عملکرد مکرر و مناسب برای مناسب است.

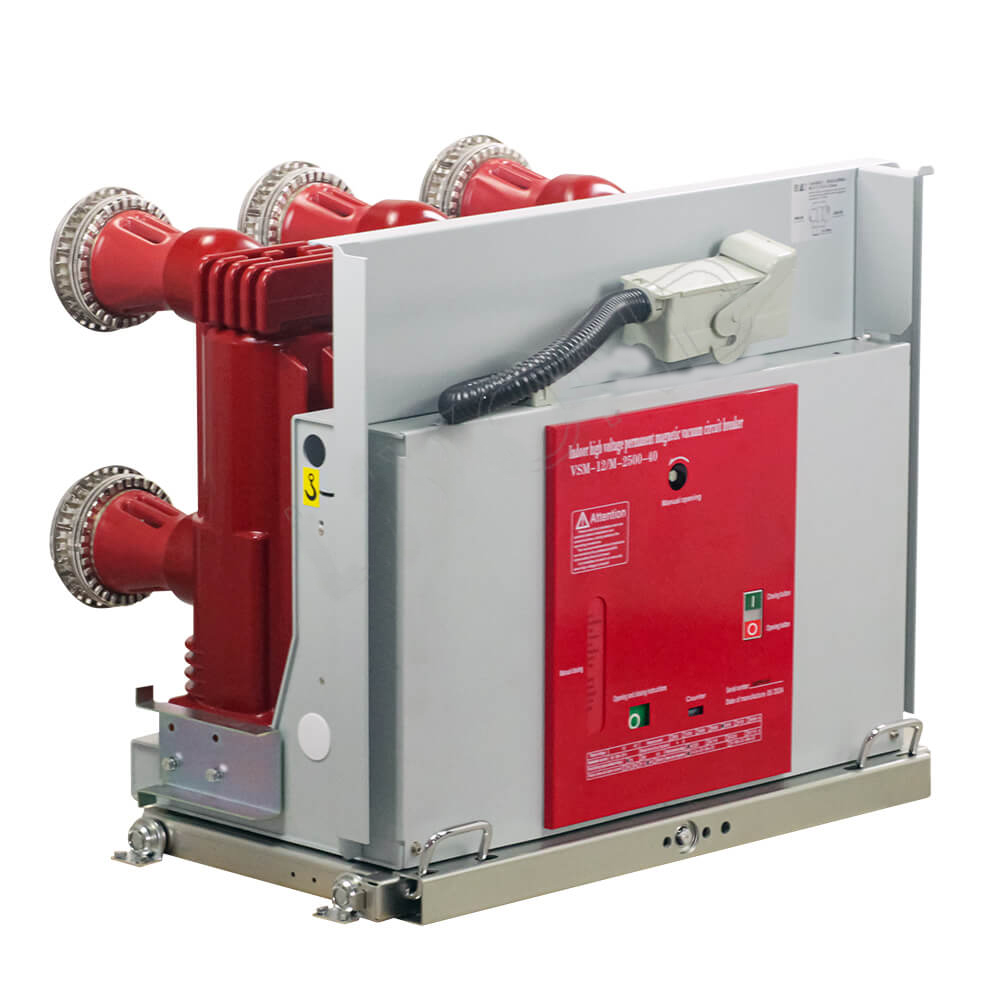

VSM-12 از نوع دستمال با کیفیت بالا مکانیسم مگنت دائمی خلاء مدار خلاء

VSM-12 از نوع دستمال با کیفیت بالا مکانیسم مگنت دائمی خلاء مدار خلاء

قطع کننده مدار خلاء VSM-12 یک مکانیزم عملیاتی آهنربای دائمی و یک قطع کننده خلاء را در پیکربندی جلو و پشتی ادغام می کند. این شکن دارای یک طراحی نوع ترسیم با یک ستون با قوس ثابت (قطب های آب بندی جامد) است و برای قابلیت اطمینان و عملکرد بالا در محیط های الکتریکی طراحی شده است. مکانیسم عملیاتی آهنربای دائمی و قطع کننده خلاء VSM-12M Circuit Circuit Breaker ترتیب جلو و عقب را اتخاذ می کند. مدار رسانا اصلی یک ساختار ایستاده کف است. صندلی های خروجی بالا و پایین و قطع کننده خلاء در یک قطب تعبیه شده در داخل نصب شده است. قطب تعبیه شده توسط فرآیند APG از رزین اپوکسی ساخته شده است. این ساختار می تواند از تجمع گرد و غبار روی سطح محفظه قوس خلاء جلوگیری کرده و از آسیب دیدن آن در اثر عوامل خارجی جلوگیری کند. این می تواند اطمینان حاصل کند که این محصول هنوز عملکرد عایق خوبی در محیط مرطوب و گرم و آلودگی جدی دارد.
ZN12-12 سری یکپارچه ستون خلاء خلاء مدار شکن

ZN12-12 سری یکپارچه ستون خلاء خلاء مدار شکن

ZN12-12 Series Indoor AC HV Circuit Circuit Circuit تجهیزات داخلی سه مرحله AC 50Hz ، ولتاژ دارای 12 کیلو ولت است که این فناوری را از شرکت آلمانی معرفی می کند. این مناسب برای منطقه ای با انواع بار و عملکرد مکرر مناسب است و می تواند برای محافظت و کنترل صنعتی و معدن ، شرکت ، نیروگاه و امکانات الکتریکی پستی استفاده شود. این محصول مطابق با نیاز مرتبط با استانداردهای GB1984 ، JB3855 ، DL403 و IEC است.


Richge یک تولید کننده و تامین کننده حرفه ای مدار خلاء داخل سالن در چین است. اگر به محصولات ارزان قیمت ما علاقه مند هستید، لطفا با ما تماس بگیرید.
