ما متعهد به توسعه سوئیچ بار ، گیرنده اتومبیل ولتاژ بالا در فضای باز ، خلاء ولتاژ داخلی است که به نیاز مصرف کنندگان نزدیکتر است و محصولات بهتری را به مصرف کنندگان می دهد. ما همیشه جامعه پاداش را به عنوان یک نعمت می دانیم و رونق و احیای سرزمین مادری را به عنوان مسئولیت خودمان می گیریم. شرکت ما به عنوان ضمانت توسعه ما ، اعتبار سازمانی و کیفیت کارکنان ما را پیش از توسعه شرکت می گیرد. ما اصرار داریم که ایده علم و فناوری اولین نیروی تولیدی است. با استفاده از اسکیل های فنی ، مدیریت کارآمد و محصولات با کیفیت بالا ، ما با کالاهای مقرون به صرفه خود از مشتریان خود ستایش کرده ایم.
قطع کننده مدار خلاء داخلی یک دستگاه کلیدی سوئیچینگ است که به طور گسترده در سیستم های قدرت ولتاژ متوسط و کم استفاده می شود. ویژگی اصلی آن استفاده از خلاء به عنوان محیط ترکیبی و عایق قوس است که می تواند مدارها را در حین کار عادی وصل و جدا کند و به سرعت جریان را در صورت بروز گسلها (مانند مدارهای کوتاه) قطع کند ، بنابراین در کنترل و محافظت از سیستم برق نقش دارد.
اصل کار
مؤلفه اصلی یک قطع کننده مدار خلاء ، قطع کننده خلاء است که فضای داخلی آن به درجه خلاء بسیار بالا تخلیه می شود (معمولاً زیر 10 درجه سانتیگراد). هنگامی که مدار قطع کننده باز می شود ، یک قوس به عنوان تماس های متحرک و استاتیک جدا می شود. با این حال ، به دلیل عدم وجود تقریباً کامل مولکول های گازی در خلاء ، قوس نمی تواند احتراق (فاقد محیط یونیزه کننده) را حفظ کند ، و قدرت عایق بالای خلاء به سرعت قوس را خاموش می کند و باعث شکستن قابل اعتماد می شود. این روش خروج قوس نیازی به رسانه های اضافی برای خروج از قوس (مانند روغن یا گاز SF₆) ندارد و ایمنی و ثبات آن را به طور قابل توجهی نسبت به قطع کننده های مدار سنتی برتر می کند.
اجزای ساختاری اصلی
1. vacuum Interupter:مؤلفه اصلی ، متشکل از یک پوسته سرامیک یا شیشه ای مهر و موم شده ، تماس های متحرک و استاتیک ، سپر و غیره ، مسئول خاموش کردن و عایق قوس.
2. مکانیسم عملیاتی:دستگاه برق که مخاطبین را برای باز و بسته شدن هدایت می کند ، با انواع مشترک از جمله مکانیسم های عملیاتی بهار (که بیشتر مورد استفاده قرار می گیرد ، شامل عملکرد قابل اعتماد و مصرف کم انرژی) و مکانیسم های عملیاتی الکترومغناطیسی است.
3. پشتیبانی پشتیبانی:از قطعات قطع کننده و رسانا پشتیبانی می کند ، که به طور معمول از رزین اپوکسی یا مواد چینی ساخته شده است تا از عایق کاری زمین اطمینان حاصل شود.
4. مدار سازنده:شامل پایانه های ورودی ، پایانه های خروجی و اتصالات تماسی ، مسئول هدایت فعلی.
5.Housing/Frame:از اجزای داخلی ، که معمولاً از مواد فلزی یا عایق ساخته شده است ، که با محیط های داخلی سازگار است ، محافظت می کند.
ویژگی های کلیدی
1. قابلیت قوس-قوس-خروج:قوس های موجود در خلاء بسیار سریع خاموش می شوند (در میلی ثانیه) ، با ظرفیت شکستن زیاد ، باعث ایجاد وقفه قابل اعتماد در جریان های اتصال کوتاه می شوند.
2. زندگی طولانی:عمر مکانیکی می تواند از 10،000-50،000 عملیات تجاوز کند ، و عمر الکتریکی (تعداد عملیات شکستن مدار کوتاه) می تواند به ده ها بار برسد ، به مراتب بالاتر از شکن های مدار روغن.
3. الزامات تعمیر و نگهداری:قطع کننده خلاء به خوبی بسته بندی شده است ، به سختی تحت تأثیر محیط زیست (مانند گرد و غبار و رطوبت) قرار نمی گیرد و نیازی به جایگزینی مکرر رسانه های خروج قوس ندارد و در نتیجه هزینه های کم کار و نگهداری است.
4. اندازه و وزن سبک:ساختار جمع و جور ، مناسب برای نصب در فضاهای باریک داخلی (مانند اتاق های توزیع و کابینت سوئیچ).
5. دوستانه و دوستانه از نظر محیطی:بدون روغن ، SF₆ یا سایر گازهای گلخانه ای ، از خطرات آتش سوزی یا آلودگی محیط زیست جلوگیری می کند.
6. مناسب برای عملیات مکرر:ایده آل برای سناریوهایی که نیاز به تعویض مکرر تجهیزات مانند موتورها و خازن دارند.
قطع کننده مدار خلاء رایج ترین نوع شکن مدار با ولتاژ بالا است که عمدتاً به دو نوع داخلی و خارجی تقسیم می شود. ما عمدتاً روی قطع کننده های مدار خلاء داخلی تمرکز می کنیم. .
قطع کننده مدار خلاء به دلیل محیط قطع آن نامگذاری شده است و محیط عایق شکاف تماس پس از وقفه خلاء زیاد است. این مزیت از اندازه کوچک ، وزن سبک ، مناسب برای عملکرد مکرر و قطع بدون نگهداری است و در شبکه توزیع 3KV-40.5kV بیشتر مورد استفاده قرار می گیرد.
اجزای قطع کننده مدار خلاء عبارتند از: مکانیزم خلاء ، الکترومغناطیسی یا بهار عمل ، براکت و سایر قسمت ها.
قطع کننده خلاء جزء اصلی شکن مدار خلاء است ، نقش اصلی آن از طریق عایق عالی خلاء در داخل لوله برای قطع شدن مدار ولتاژ متوسط و بالا ، قدرت را قطع می کند و می تواند به سرعت قوس را خاموش کرده و جریان را سرکوب کند تا از تصادفات و حوادث جلوگیری کند.

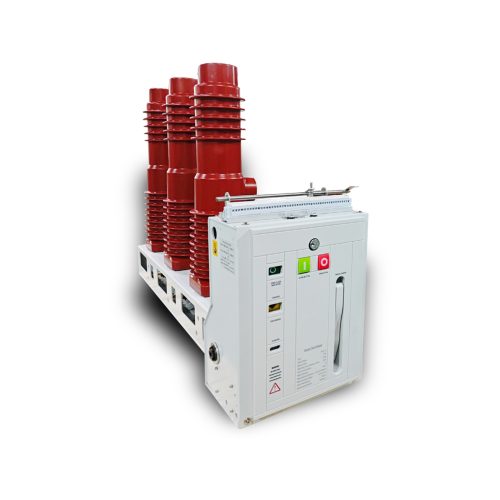

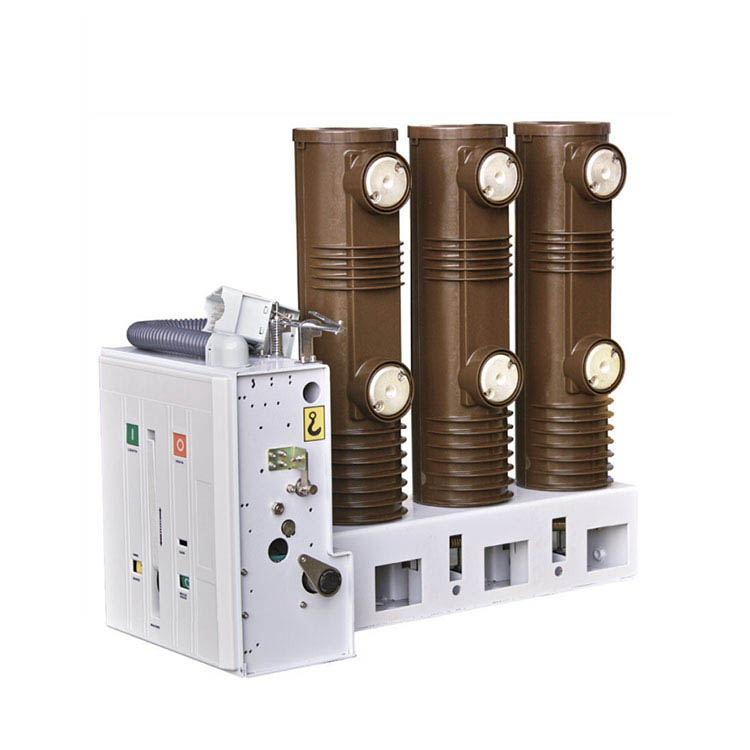

VSG/C-40.5 Side Side Side Vacuum Circuit Circuit Circuit Circuit Circuit نوع جدیدی از سه فاز 50 هرتز با توجه به مفهوم طراحی منحصر به فرد و همراه با تقاضای و توسعه بازار است ، ولتاژ رتبه بندی شده داخلی 40.5 کیلو ولت ، می تواند به شرکتهای صنعتی و معدن ، نیروگاه و زیرمجموعه به عنوان کنترل و حفاظت از تجهیزات الکتریسیته ارائه شود.
VBI-12 Voltage Voltage Circuit Circuit Circuit نوعی تجهیزات سوئیچ ولتاژ متوسط داخلی با 50Hz/60Hz سه فاز AC 12kV دارای امتیاز است. Voltagevbi نوع خلاء مدار شکن با استاندارد ملی GB1984-2003 HV Vacuum Circuit Circuit Circuit Circuit Circuit ، JB3855-1996 مطابقت دارد<3.6-40.5kV indoor AC high voltage vacuum circuit breaker>، DL/T403-2000<12kv-40.5kv HV vacuum circuit breaker ordering technical conditions>، و IEC62271-100: 2001 ولتاژ بالا AC Circuit Breaker مقررات مربوطه
VBI-12 VOLTAGE VOLTAGE VOLTAGE VOLTAGE VOLTAGE VOLTAGE VOLTAGE سه فاز AC 50Hz ، ولتاژ دارای امتیاز 12 کیلو ولت داخلی است. برای شرکتهای صنعتی و معدن ، نیروگاه ها و پستهای به عنوان اهداف کنترل و حفاظت از تجهیزات الکتریکی و برای عملکرد مکرر مکان.
قطع کننده مدار خلاء سریال VBI نسل جدیدی از قطع کننده های خلاء هوشمند است.
قطع کننده مدار خلاء سریال VBI نسل جدیدی از قطع کننده های خلاء هوشمند است. اجزای زنده آن ، از جمله قطع کننده خلاء با کارایی بالا و پایانه های فوقانی و پایین خروجی ، در پایانه های پس از رزین اپوکسی محصور می شوند. این طرح به جلوگیری از آلودگی در سطح قطع کننده خلاء ، افزایش خصوصیات عایق ، پایداری مکانیکی و گسترش طول عمر آن کمک می کند.
مکانیسم عملکرد VBI-24 Side Wype Circuit Beaker Circuit Circuit بهار برای ذخیره انرژی استفاده می شود ، که می تواند با دو روش ، دستی یا الکتریکی کار کند. ویژگی ها مطابق با GB1984-89 ، JB3855-96 است<10kv Indoor High Voltage Vacuum Circuit Breaker General Technical Specifications>، مقررات مربوط به استاندارد IEC56.
قطع کننده مدار خلاء سریال VBI نسل جدیدی از قطع کننده های خلاء هوشمند است. اجزای زنده آن ، از جمله قطع کننده خلاء با کارایی بالا و پایانه های فوقانی و پایین خروجی ، در پایانه های پس از رزین اپوکسی محصور می شوند. این طرح به جلوگیری از آلودگی در سطح قطع کننده خلاء ، افزایش خصوصیات عایق ، پایداری مکانیکی و گسترش طول عمر آن کمک می کند.
مکانیسم عملکرد VBI-24 Side Wype Circuit Beaker Circuit Circuit بهار برای ذخیره انرژی استفاده می شود ، که می تواند با دو روش ، دستی یا الکتریکی کار کند. ویژگی ها مطابق با GB1984-89 ، JB3855-96 است<10kv Indoor High Voltage Vacuum Circuit Breaker General Technical Specifications>، مقررات مربوط به استاندارد IEC56.
VBI-24 VOLTAGE VOLTAGE VOLTAGE VOLTAGE VOLTAGE VOLTAGE VOLTAGE سه فاز AC 50Hz , دارای ولتاژ دارای امتیاز 24 کیلو ولت داخلی است-برای شرکتهای صنعتی و معدن ، نیروگاه ها و پستهای به عنوان اهداف کنترل و محافظت از تجهیزات الکتریکی و برای عملکرد مکرر این مکان.
VBI-24 VOLTAGE VOLTAGE VOLTAGE خلاء مدار نوعی تجهیزات سوئیچ ولتاژ متوسط داخلی با ولتاژ دارای امتیاز 50Hz/60Hz سه فاز AC 24kV است که با ترکیب فناوری شرکت ABB در سوئیس و در چین توسعه یافته است. محصول با استاندارد GB1984 و IEC62271-100 مطابقت دارد.
VBI-24VCB معمولاً در پانل Switchgear Kyn28 و XGN نصب می شود. در مواردی با عملکرد مکرر کاربرد دارد ، دارای توابع recloser با سرعت بالا ، افتتاح/بسته شدن چندگانه ، اتصال مکانیکی قابل اعتماد است. این نوع ثابت و برداشت ثابت است.
این ماده عایق کامپوزیت را اتخاذ می کند ، هیچ خطر آلودگی و انفجار وجود ندارد ، سطح عایق زیاد است.
VBI-24 قطع کننده مدار خلاء ولتاژ متوسط ولتاژ داخلی برای سوئیچ های داخلی با عایق هوا مناسب است و برای کنترل و محافظت در شبکه های برق با AC و ولتاژ دارای ولتاژ 24 کیلو ولت و پایین استفاده می شود. قطع کننده های مدار خلاء در مکرر استفاده می شود و از عملکرد بسیار عالی در عملکرد و موقعیت هایی برخوردار است که جریان قطع کننده مدار نیاز به باز شدن دارد ، به طور کامل الزامات بسته شدن اتوماتیک را برآورده می کند و دارای عملکرد و عمر قابل اعتماد بالایی است.

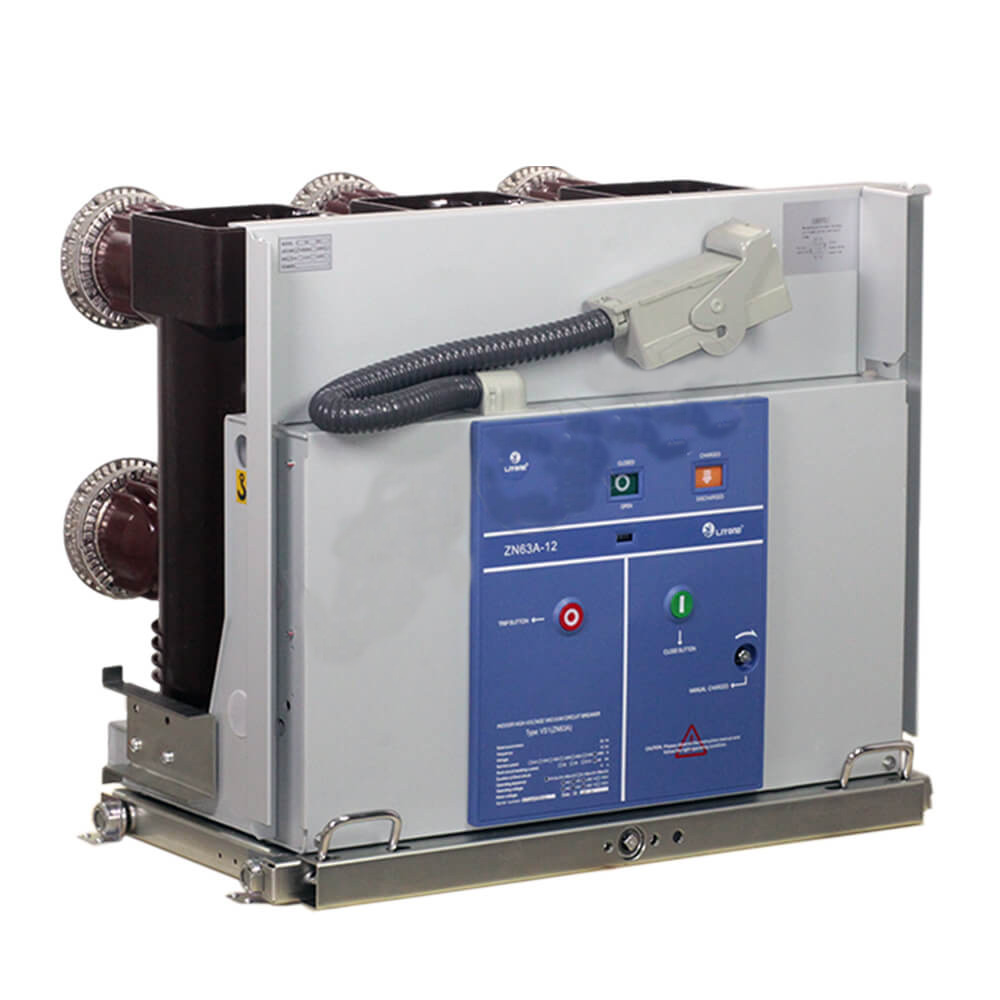

قطع کننده مدار خلاء VS1-12/4000-275 یک مؤلفه سوئیچ ولتاژ متوسط با کارایی بالا است که برای درخواست برنامه های صنعتی و توزیع نیاز به قابلیت اطمینان ، کارآیی و ایمنی برتر دارد. این مدل با یک تساوی ، نصب و نگهداری آسان و راحت طراحی شده است و متناسب با انواع تنظیمات سوئیچ است.
VS1-12 Type Vacuum Circuit Breaker نوعی دستگاه سوئیچ ولتاژ بالا است که در سیستم قدرت سه فاز AC از فرکانس 50Hz ، ولتاژ دارای امتیاز 12kV به عنوان واحد محافظت و کنترل استفاده می شود.
به دلیل برتری خاص از خلاء مدار خلاء ، به ویژه برای برنامه هایی که نیاز به عملکرد مکرر در جریان کار دارند یا چند مکان فعلی شکن باز کردن مدار کوتاه دارند ، مناسب است. این 1 به ویژه برای مکانی مناسب است که نیاز به عملیات مکرر دارد.

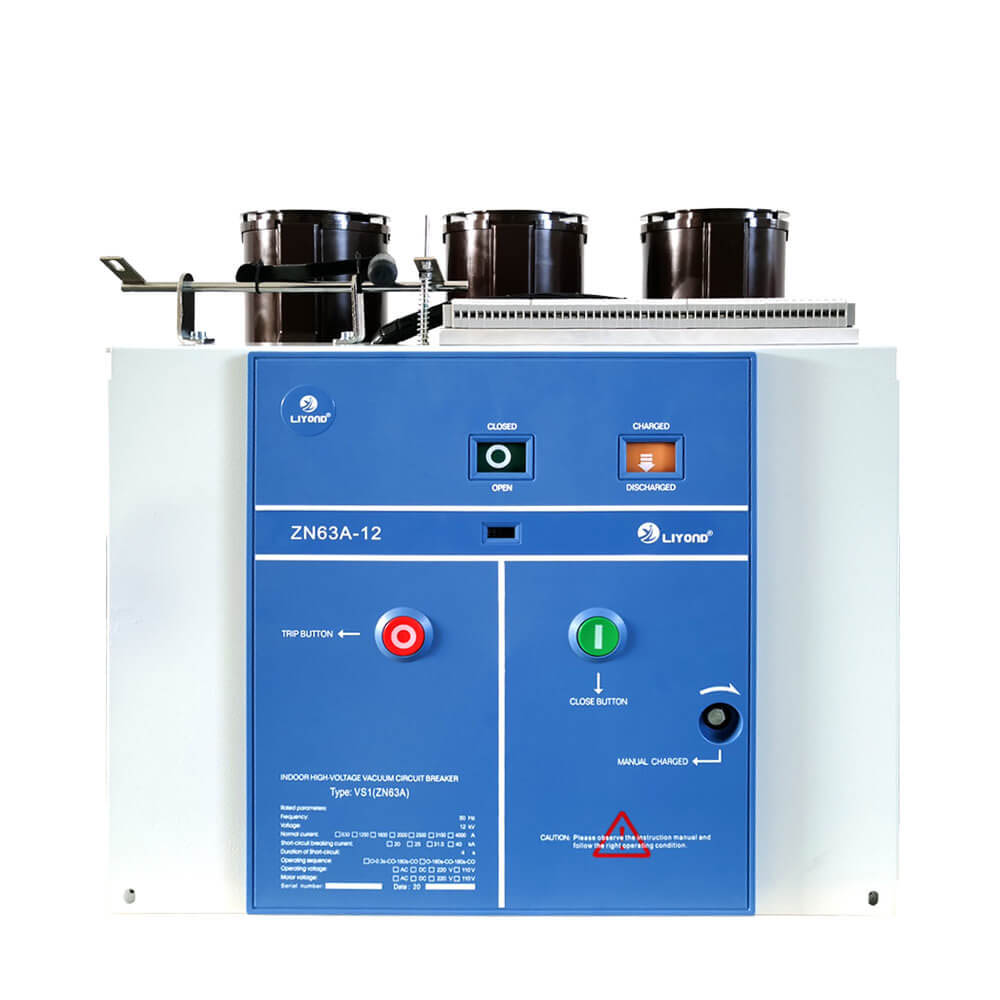

VS1 (ZN63A) -12 شکن خلاء ولتاژ بالای ولتاژ داخلی برای سیستم قدرت ولتاژ دارای امتیاز 12kV به عنوان یک واحد محافظ و کنترل تجهیزات شبکه برق و تجهیزات انرژی صنعتی اعمال می شود. این می تواند به Kyn28 (GZS1) ، XGN ، GG-1A و انواع دیگر پانل های سوئیچ مجهز شود. محصولات مرتبط: دستی جدا شده ، دستی فیوز و ولتاژ ترانسفورماتور ولتاژ.
VS1 (ZN63A) -12Indoor AC MV Vacum Circuit Circuit یک سوئیچ داخلی سه فاز AC 50Hz با ولتاژ امتیاز 12 کیلو ولت است که می تواند در شرکت های صنعتی و معدن ، نیروگاه ها و پمپ ها برای کنترل و محافظت از ناکامی های الکتریکی استفاده شود. andis مناسب برای مکانهایی که دارای عملیات هستند.
C استاندارد: IEC 62271-100.
