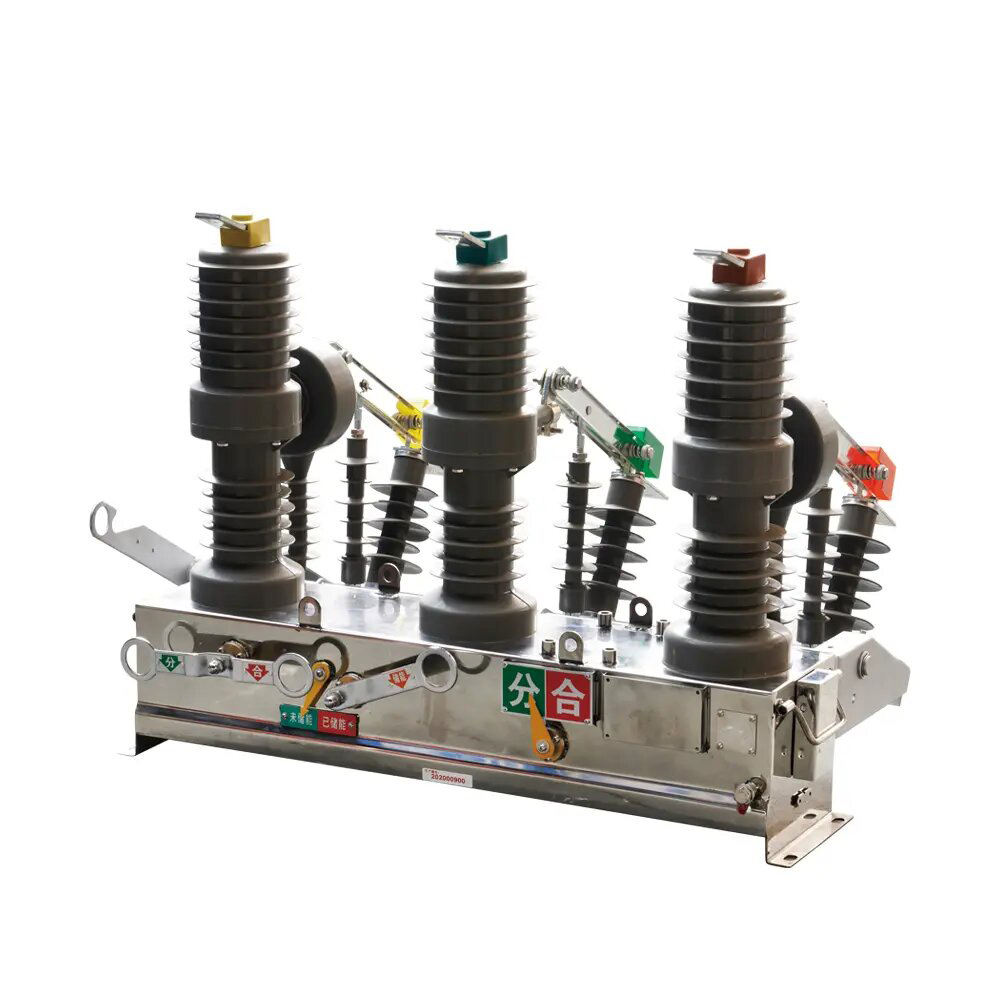

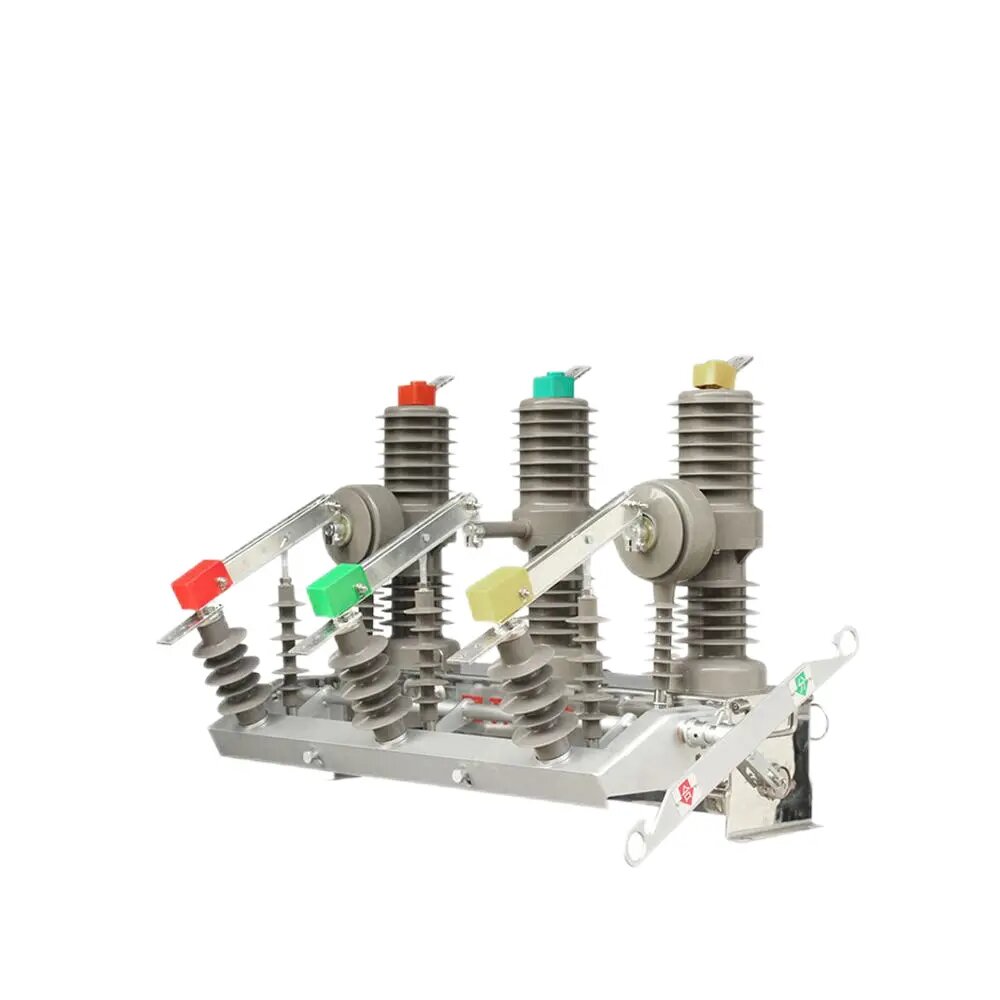

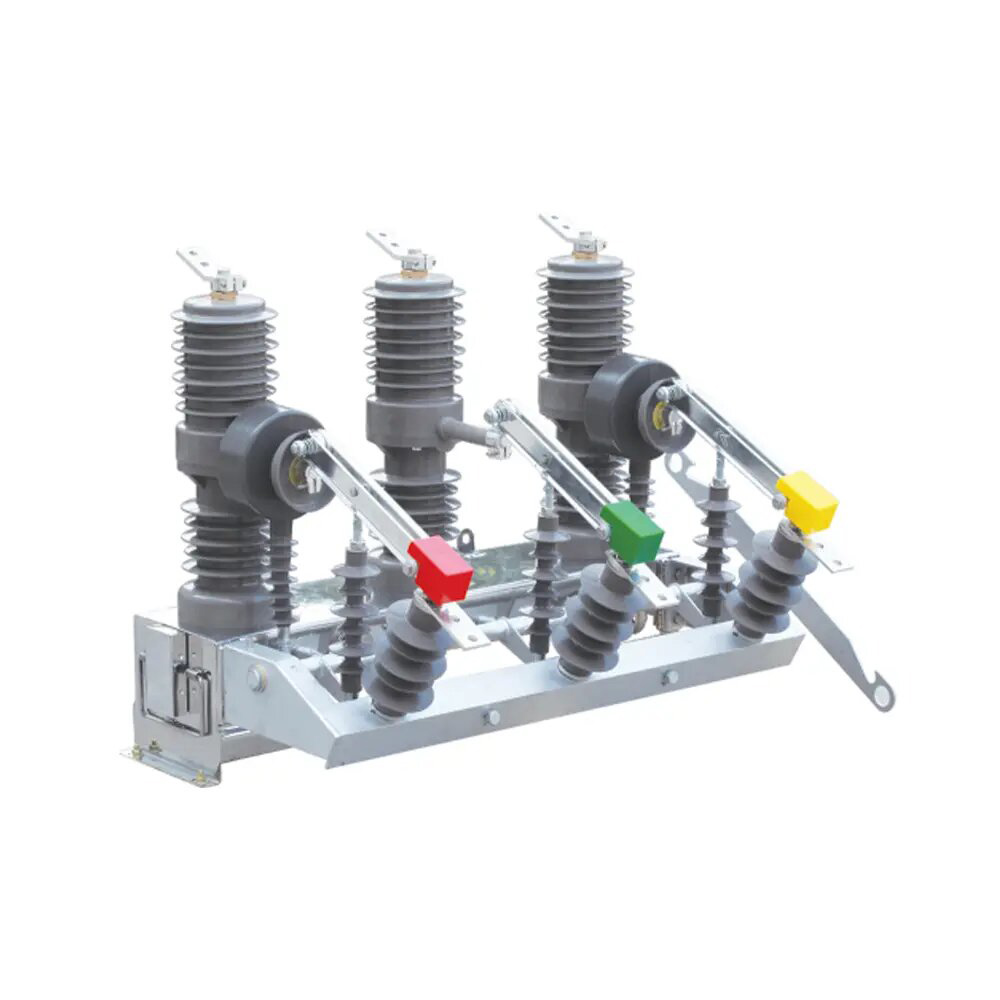

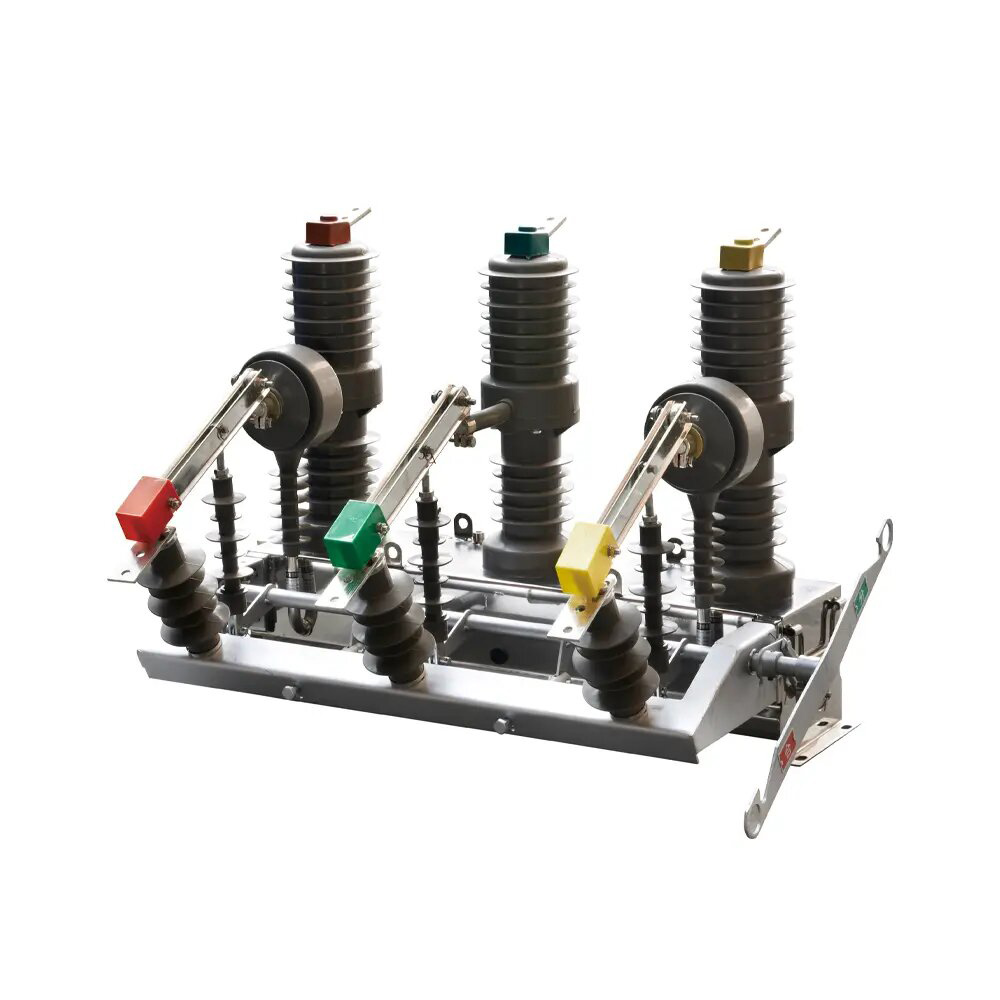

شکن خلاء در فضای باز ZW32-12 با کنترل کننده خودکار کنترل کننده

شکن خلاء در فضای باز ZW32-12 با کنترل کننده خودکار کنترل کننده

ZW32-12 خلاء مدار خلاء در فضای باز (از این پس از آن به عنوان قطع کننده مدار نامیده می شود) تجهیزات توزیع برق در فضای باز با ولتاژ دارای امتیاز 12 کیلو ولت و سه فاز AC 50Hz است. این ماده عمدتاً برای شکسته شدن و بستن جریان بار ، جریان بیش از حد جریان و جریان مدار کوتاه در سیستم قدرت استفاده می شود. این مناسب برای محافظت و کنترل در سیستم های زیرزمینی و صنعتی و معدن شرکت و مکانهایی است که شبکه های برق روستایی به طور مکرر کار می کنند.

ZW32-12 Series Outdoor AC ولتاژ خلاء مدار خلاء با ولتاژ بالا با GB 1984 "AC Voltage Circuit Circuit Circuit Circuit" و کمیسیون بین المللی الکتروتکنیک IEC 60056 "قطع کننده مدار AC با ولتاژ بالا" و سایر استانداردها مطابقت دارد.

قطع کننده مدار دارای ویژگی های اندازه کوچک ، وزن سبک ، ضد انعطاف پذیری و بدون نگهداری است و می تواند با شرایط آب و هوایی سخت و محیط های کثیف سازگار شود.

ZW32-12 Circuit Circuit Circuit Circuit Circuit Circuit Teasurntion با ولتاژ 12kV ، سه فاز AC 50Hz است. این سیستم در سیستم توزیع شرکت های صنعتی و صنعتی و معدن برای محافظت و کنترل استفاده استفاده می شود. همچنین در مکانهای شبکه برق روستایی با کار مکرر برای شکستن و بستن جریان بار و جریان بار و جریان مدار کوتاه سیستم قدرت استفاده می شود.

عایق بندی خارج از دستگاه خلاء ، پوشش لاستیکی سیلیکون را با عمر طولانی تر ، قابلیت اطمینان بالاتر ، مقاومت در برابر آب و هوا مناسب ، مناسب برای حمل و نقل ، رتبه بندی مناسب اتخاذ می کند. مکانیسم عملیاتی ، مینیاتوریزاسیون ، مکانیسم عملکرد بهاری قابل اعتماد را اتخاذ می کند ، مزایای ساختار ساده ، زندگی مکانیکی را تا 10000 بار دارد.

این قطع کننده و کنترل کننده مدار می تواند یک مجموعه کامل به عنوان recloser ، تحقق کنترل از راه دور ، تله متری ، ارتباط از راه دور ، تنظیم از راه دور چهار عملکرد از راه دور را تشکیل دهد. ویژگی های محصول: بدون احتراق و انفجار خطرات ، تعمیر و نگهداری ، اندازه کوچک ، وزن سبک (کمتر از 100 کیلوگرم) ، عمر طولانی (میلیون) ، ایمنی و قابلیت اطمینان ، عمل ساده ، مخروط و نگهداری مخروط و نصب. می تواند به Electronics Power Pt برای کنترل از راه دور از راه دور مجهز باشد

سوئیچینگ دستگاه و سیستم اتوماسیون پیش پرداخت پیش پرداخت هوشمند هوشمند.

استاندارد: IEC 62271-100

ویژگی

1. قطع کننده مدار یک ساختار بند سه فاز را اتخاذ می کند ، که ویژگی های عملکرد شکستن ، بدون احتراق و انفجار ، بدون تعمیر و نگهداری ، اندازه کوچک ، وزن سبک و عمر طولانی است.

2. قطع کننده مدار ساختاری کاملاً محصور را با عملکرد آب بندی خوب اتخاذ می کند ، که به بهبود عملکرد ضد رطوبت و ضد انعطاف پذیری کمک می کند و به ویژه برای استفاده در مناطق سرد یا مرطوب مناسب است.

3. ستون های سه فاز و ترانسفورماتورهای فعلی از عایق جامد رزین اپوکسی در فضای باز استفاده می کنند ، یا از عایق جامد لاستیکی لاستیکی سیلیکون استفاده می کنند. این ویژگی از مقاومت در برابر دمای بالا و پایین ، مقاومت ماوراء بنفش و مقاومت در برابر پیری برخوردار است.

4. مکانیسم عملیاتی یک مکانیسم عملیاتی بهار مینیاتوریزه را اتخاذ می کند ، قدرت موتور ذخیره انرژی اندک است و مصرف انرژی باز و بسته شدن کم است. انتقال مکانیسم حالت انتقال مستقیم را اتخاذ می کند ، تعداد قطعات اندک است و قابلیت اطمینان آن زیاد است. مکانیسم عملیاتی در یک جعبه مکانیسم مهر و موم شده قرار می گیرد که مشکل خوردگی مکانیسم عملیاتی را حل می کند و قابلیت اطمینان مکانیسم را بهبود می بخشد.

5. عملکرد باز و بسته شدن مدار قطع کننده را می توان به صورت دستی یا الکتریکی و با کنترل از راه دور اداره کرد. برای تحقق اتوماسیون توزیع برق می توان آن را با کنترلر هوشمند هماهنگ کرد و همچنین می تواند با recloser ترکیب شود تا بتوانید به صورت اتوماتیک و بخش سازنده شکل بگیرید.

6. قطع کننده مدار می تواند به ترانسفورماتورهای جریان دو فاز یا سه فاز برای حفاظت بیش از حد جریان یا کوتاه مجهز باشد ، و همچنین می تواند سیگنال های دستیابی فعلی را به کنترل کننده هوشمند ارائه دهد. ترانسفورماتورهای فعلی برای اندازه گیری با توجه به نیاز کاربر می توانند اضافه شوند.

7. قطع کننده مدار می تواند به یک سوئیچ جداکننده پیوند سه فاز مجهز شود و در هنگام باز شدن سوئیچ جداسازی یک شکستگی قابل مشاهده وجود دارد و مجهز به یک دستگاه در هم تنیده ضد تیست با بدنه قطع کننده مدار است. هنگامی که قطع کننده مدار در حالت بسته شدن قرار دارد ، سوئیچ جداسازی نمی تواند باز یا بسته شود. قطع کننده مدار فقط می تواند هنگامی که چاقوی جداسازی کاملاً بسته یا کاملاً باز شده عمل کند. عایق های ستون Arrester می توانند برای نگهداری آسان به هم وصل شوند.

انتخاب

اطلاعات اساسی

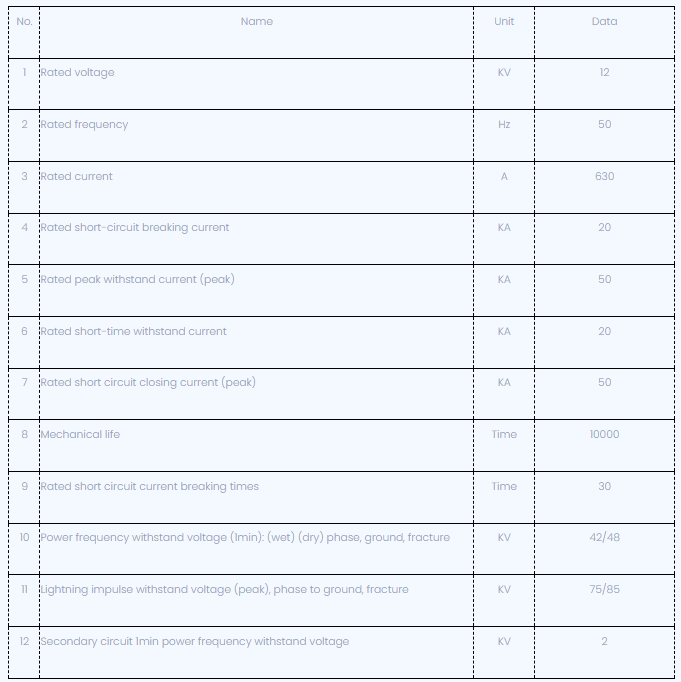

پارامتر فنی

نقاشی بعدی:

مرجع ابعاد ZW32-12

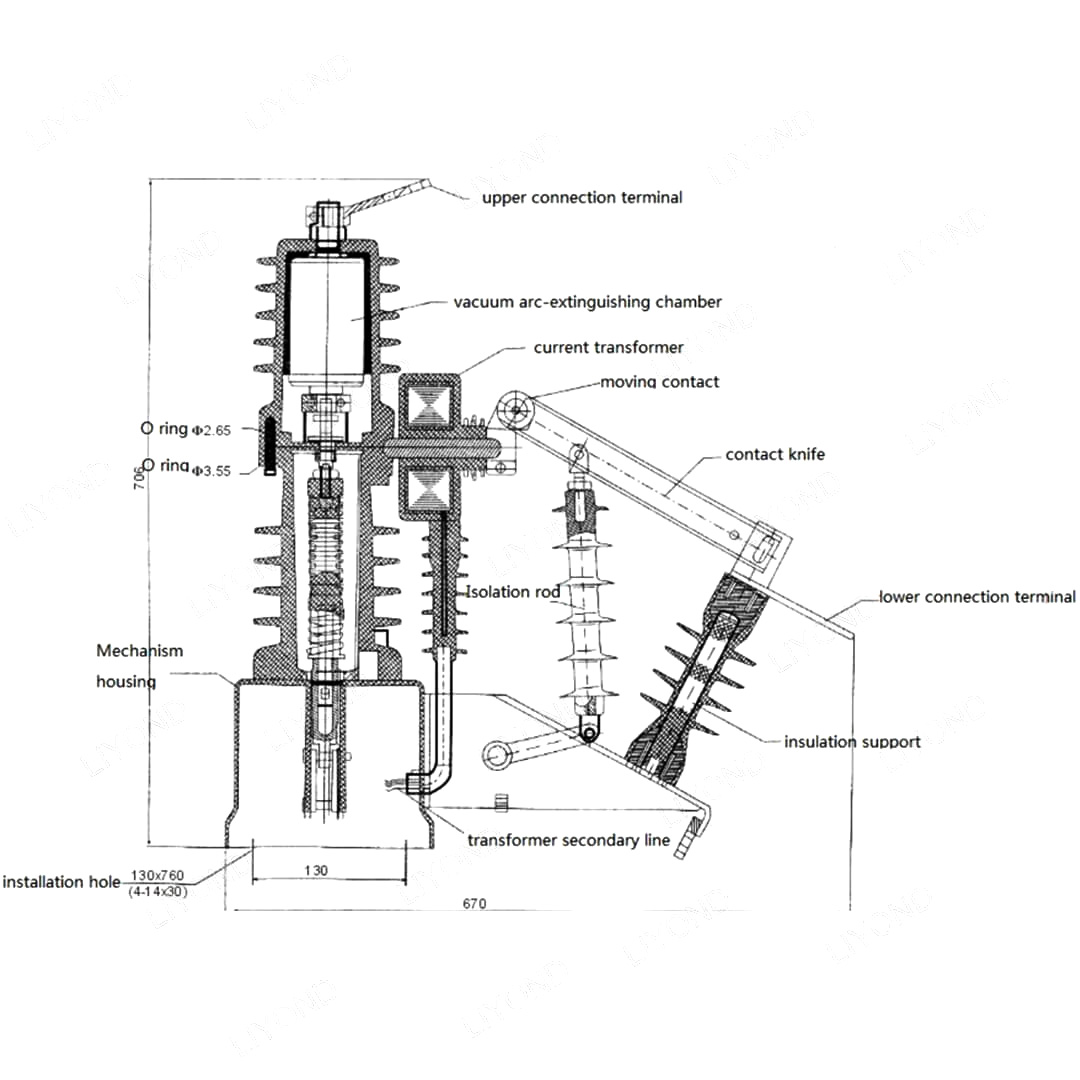

ZW32-12 مرجع ساختار

ساختار recloser ZW32

شرایط کار

1. دمای هوای محیط: -40 ℃ ~+40 ℃ ؛

ارتفاع 2: بیش از 2000 متر ؛

3. هوای اطراف آن را می توان با گرد و غبار ، دود ، گاز خورنده ، بخار یا اسپری نمکی آلوده کرد.

4. سرعت باد از 34m/s (معادل 700pa در سطح استوانه ای) تجاوز نمی کند.

5. لرزش یا حرکت زمین از تجهیزات سوئیچ و کنترل را می توان نادیده گرفت.

6. سطح آلودگی:
