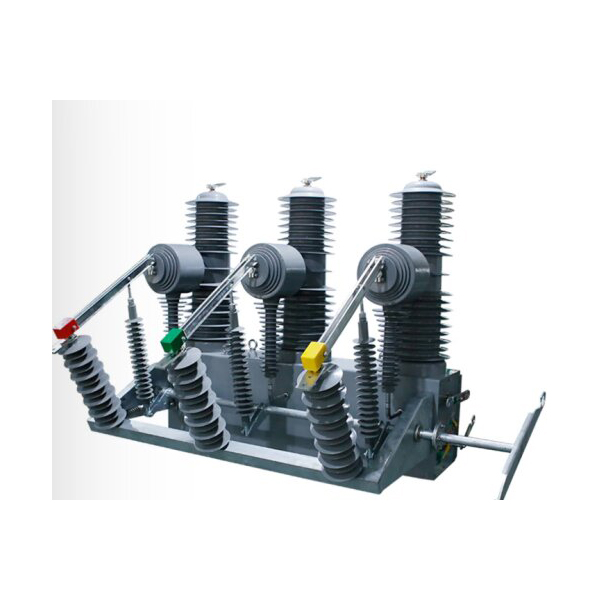

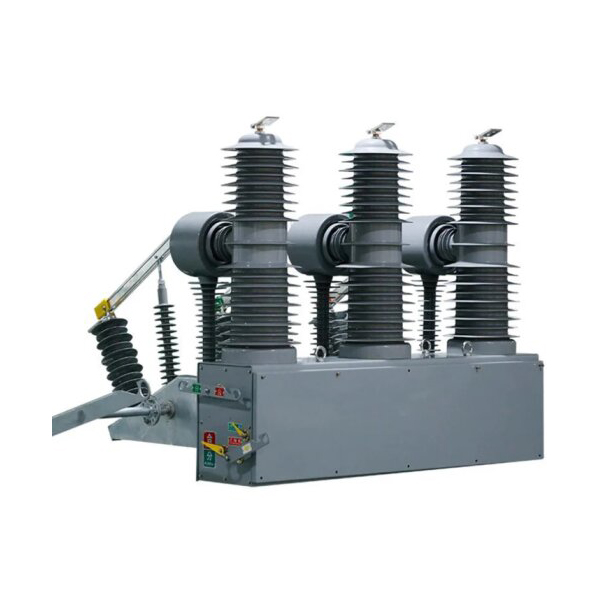

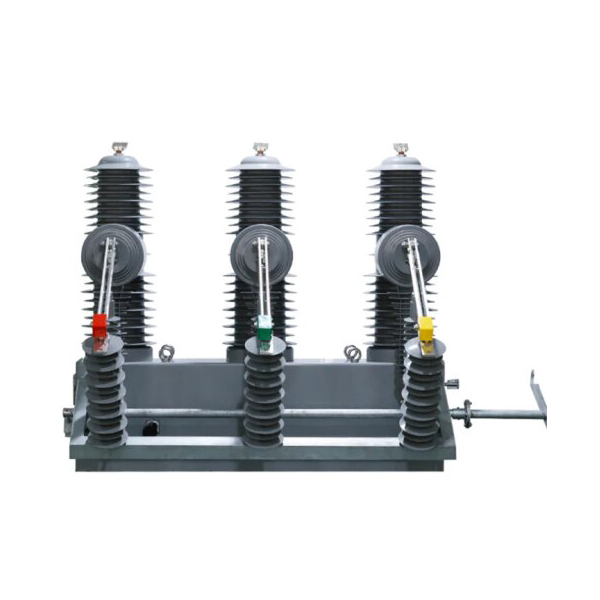

ZW32-40.5KV قطب فضای باز نصب شده مدار خلاء 35kV Auto recloser

ZW32-40.5KV قطب فضای باز نصب شده مدار خلاء 35kV Auto recloser

ZW32-40.5 Series Outdoor Voltage Circuit Circuit Circuit در سیستم های قدرت سه فاز با AC 50Hz و ولتاژ دارای 35 کیلو ولت ، به عنوان ابزاری برای جداسازی و ترکیب جریان بار ، جریان اضافه بار و جریان اتصال کوتاه استفاده می شود. قطع کننده مدار می تواند برای شناسایی ویژگی های فعلی و دستیابی به PT چندگانه اتوماتیک ، PT که به عنوان یک منبع برق برای تبدیل شدن به یک قطع کننده مدار هوشمند با ولتاژ و خروجی سیگنال فعلی ، به کنترل کننده مجدداً مجهز شده و به یک منبع تغذیه خود تبدیل شده است ، مجهز شود و می تواند کنترل شود. با استفاده از PT الکترونیکی برای تأمین انرژی و می تواند تأخیر بیش از حد ، تأخیر جریان را در جریان ، محافظت از کامپوزیت سه مرحله ای سریع مدار کوتاه انجام دهد.

ZW32-40.5 قطع کننده مدار خلاء با ولتاژ بالا در فضای باز عمدتا از قطب مهر و موم شده یکپارچه ، ترانسفورماتور فعلی ، مکانیسم OperationG و بدنه جعبه تشکیل شده است. این نوع قطع کننده مدار مینیاتوریزه شده است و پوسته آن از جعبه فولادی با کیفیت بالا ساخته شده است. Trasformers جریان را می توان با توجه به نیاز کاربران انتخاب کرد. ZW32-40.5 در فضای باز ولتاژ خلاء و ولتاژ بالا و ترکیب کنترل هوشمند تطبیق می یابد. عملکرد خاموش سوئیچ را می توان به صورت محلی تحقق بخشید ، و همچنین می تواند از طریق رابط ارتباطی از راه دور استفاده شود. اطلاعات دیگر از مدار نیز می تواند به مرکز کنترل منتقل شود ، و کانال ارتباطی می تواند کابل باشد ، فیبر نوری فیبر/CDMA ، GSM ، GSM.

ویژگی

(1) سری محصولات ZW32-40.5 به طور کلی برای نوع ستون ، سه فاز مشترک که روی یک جعبه مکانیسم نصب شده است ، انتهای پویا اتاق قطع کننده از طریق بازوی تورم ، میله های کراوات عایق برای شافت خروجی مکانیسم متصل. مکانیسم و ​​میله اتصال متصل به قطع کننده مدار در یک جعبه ضد آب قرار دارد. مکانیسم انتقال مدار قطع کننده از یک میله اتصال و یک بازوی عصا تشکیل شده است و انتهای پویا محفظه قطع کننده از طریق یک بازوی عصا ، میله کراوات عایق ، یک میله اتصال و مکانیسم عامل به شافت خروجی مکانیسم کار وصل می شود. چرخش شافت خروجی برای تحقق تماس پویا محفظه خاموش قوس برای انجام عمل تقسیم و بسته شدن هدایت می شود.

(2) محصولات سری ZW32-40.5 مجهز به ترانسفورماتور فعلی هستند ، هر مرحله می تواند چهار سیم پیچ را انجام دهد ، دو مورد از آنها برای اندازه گیری استفاده می شود ، دو مورد برای محافظت. با توجه به نیاز مشتری ، 100: 5 ، 200: 5 ، 400: 5 ، 800: 5 ، 1000: 5 ، 1600: 5 ترانسفورماتور فعلی قابل نصب است.

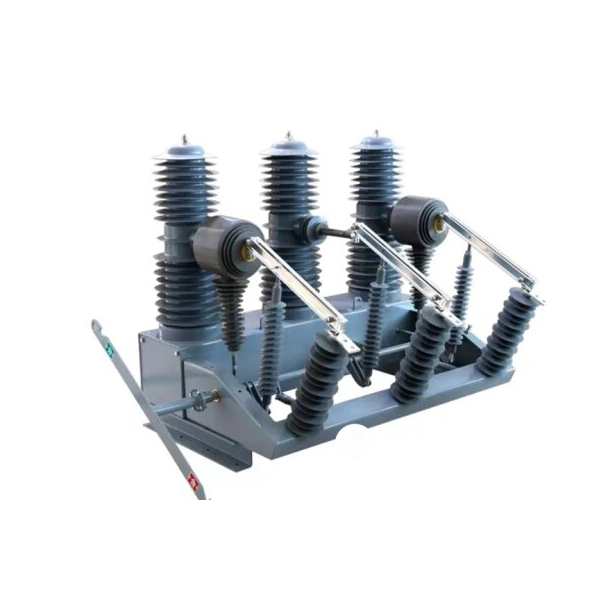

(3) سوئیچ های قطع کننده را می توان به طرف قطع کننده مدار اضافه کرد تا یک دستگاه خلاء ولتاژ بالا و ولتاژ در فضای باز و یک دستگاه ترکیبی از سوئیچ قطع کننده ولتاژ بالا در فضای باز ایجاد شود ، که باعث افزایش استراحت های قابل مشاهده می شود و عملکرد در هم تن دارد.

اطلاعات اساسی

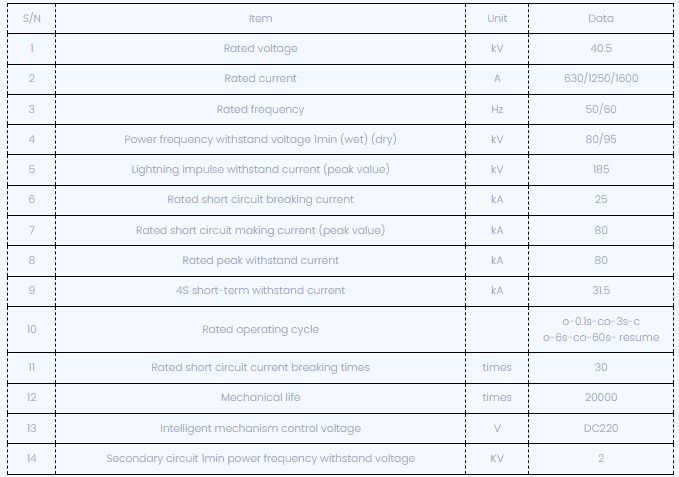

پارامتر فنی

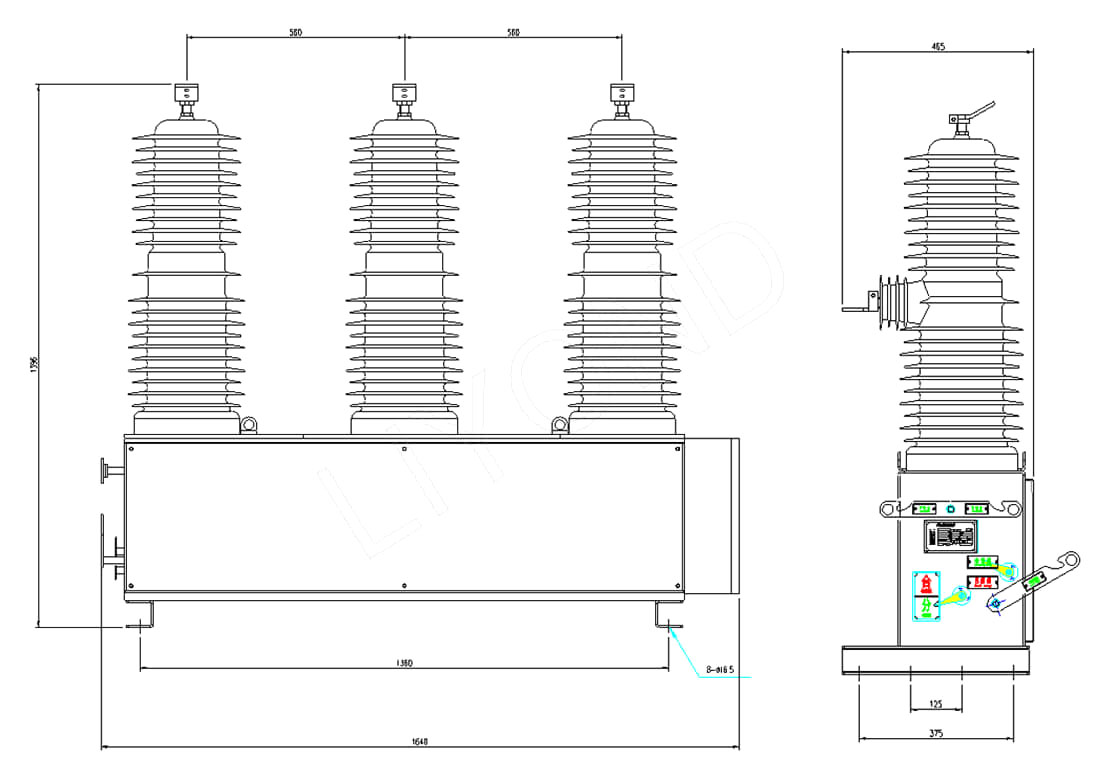

نقاشی بعدی:

ZW32-40.5 مرجع DEMENSIONS

در هنگام سفارش ، لطفاً نوع ، نام ، کمیت ، جریان دارای رتبه ، جریان کوتاه ، جریان کوتاه اتصال ، نسبت فعلی ترانسفورماتور فعلی ، حالت عملکرد و ولتاژ عملیاتی و غیره را مشخص کنید.

شرایط کار

1. دمای هوای محیط: -30 ℃ ~+60 ℃ ؛

2. ارتفاع: بیش از 2،000 متر ؛

3. سرعت باد از 34m/s تجاوز نمی کند.

ارتعاشات یا حرکات زمینی از خارج از تجهیزات سوئیچ و کنترل ناچیز است.

4. سطح آلودگی: سطح IV ؛

5. دمای ذخیره سازی -40 ℃ ~+85 ℃.
