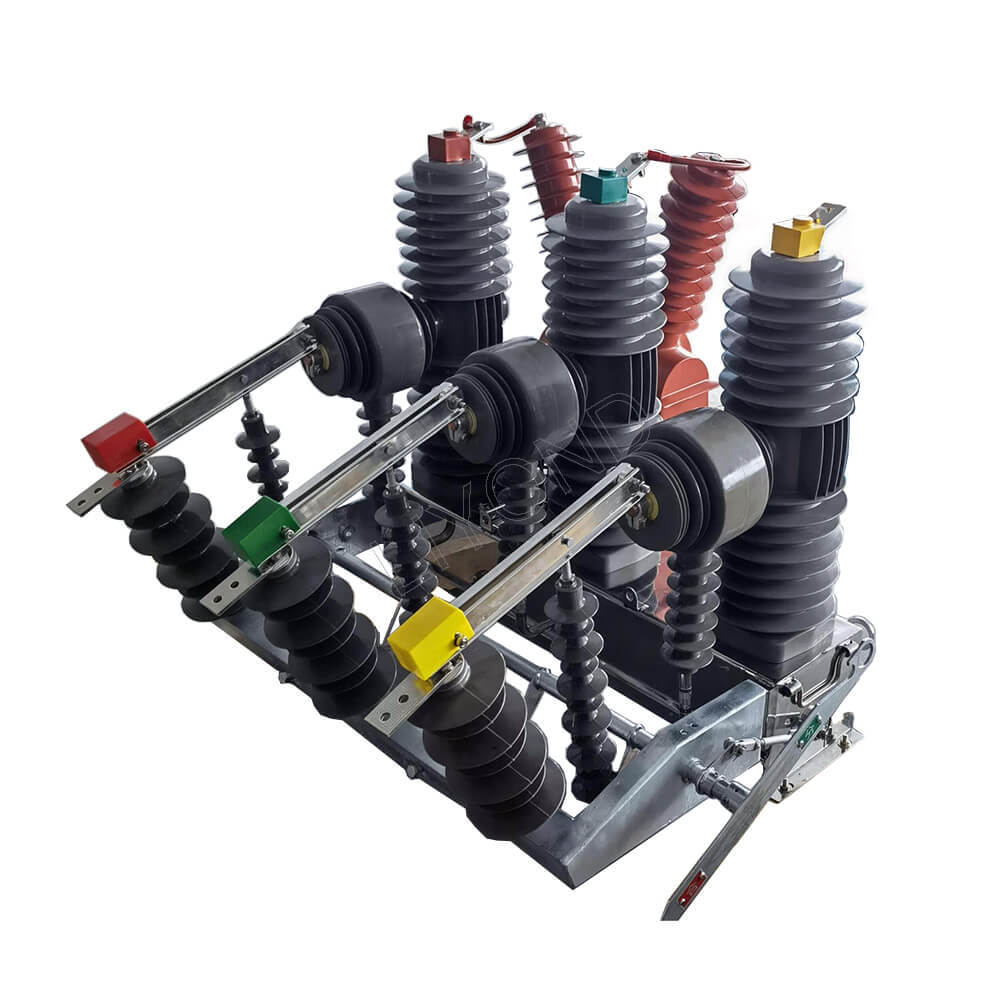

24 کیلو ولت ولتاژ با ولتاژ بالا و ولتاژ سه فاز نصب شده بر روی مدار خلاء و شکن

24 کیلو ولت ولتاژ با ولتاژ بالا و ولتاژ سه فاز نصب شده بر روی مدار خلاء و شکن

خلاء ولتاژ بالا در فضای باز سری ZW32-24 در AC 50Hz ، ولتاژ دارای ولتاژ 24 کیلو ولت سه مرحله برای بسته شدن/شکستن جریان بار ، جریان بیش از حد و جریان کوتاه استفاده می شود. شکن می تواند با کنترل کننده مجدداً به ویژگی های جریان شکن هویت تجهیز کند و به چند برابر مجدد اتوماتیک یا جداسازی گسل دست یابد. PT خود به عنوان منبع تغذیه ، به یک مدار هوشمند تبدیل می شود که بتواند با خروجی ولتاژ و جریان ، کنترل کننده را کنترل کند. PT الکترونیکی منبع تغذیه را فراهم می کند و می تواند محافظت کامپوزیت سه مرحله ای از تأخیر جریان بیش از حد و تأخیر جریان را انجام دهد ، و مدار کوتاه و سریع.

این می تواند به یک مکانیسم عملیاتی بهار مجهز شود ، که دارای عملکردهای اساسی مانند شکستن و بسته شدن جریان بار ، جریان بیش از حد جریان و جریان کوتاه است. این نوع اصلی سری ZW32-24 است. قطع کننده مدار و سوئیچ جداسازی را می توان ترکیب کرد تا یک "قطع کننده مدار ترکیبی" (از این پس به عنوان "قطع کننده مدار ترکیبی") با یک شکستگی مجزا تشکیل شود. در سوئیچ جداسازی ، کاربر می تواند از غلاف عایق لاستیکی سیلیکون استفاده کند ، که ویژگی های باران ، برف ، ماسه و ضد آلودگی و خوردگی را دارد و می تواند به طور مؤثر از انجماد و اکسیداسیون سوئیچ جداسازی جلوگیری کند.

قطع کننده مدار را می توان با یک رعد و برق از آن استفاده کرد و می توان رعد و برق را در هر طرف از خطوط ورودی و خروجی با توجه به نیاز کاربر نصب کرد.

قطع کننده مدار می تواند مجهز به یک کنترلر جریان inrush باشد که عملکرد فرار جریان و شکستن بیش از حد را دارد: قطع کننده مدار می تواند به ترانسفورماتورهای اندازه گیری یا اندازه گیری 2 تا 3 مجهز شود.

کنترلر Recloser را می توان به عنوان یک شکن مدار هوشمند از نوع recloser پیکربندی کرد. نوع اصلی و کنترل کننده بازآفرینی برای مناسبت منبع تغذیه با دسترسی آسان مناسب است. نوع PT و کنترل کننده تصادف به مناسبت بدون منبع تغذیه مناسب است. قطع کننده مدار هوشمند برای منبع تغذیه نوع تابش و سیستم منبع تغذیه شبکه حلقه مناسب است تا به سیستم کمک کند تا گسل های گذرا را از بین ببرد و به طور خودکار منبع تغذیه را بازیابی کند ، و همچنین خطاها را برای دستیابی به اتوماسیون شبکه توزیع جدا کند.

ZW32-24 در فضای باز AC خلاء مدار ولتاژ بالا (از این پس به عنوان قطع کننده مدار) ولتاژ 24 کیلو ولت ، تجهیزات توزیع برق در فضای باز سه فاز 50 هرتز است. این ماده عمدتاً برای باز و بستن جریان بار ، جریان بیش از حد جریان و جریان مدار کوتاه در سیستم برق استفاده می شود. جریان جریان بیش از حد و جریان کوتاه. مناسب برای پست ها و شرکت های صنعتی و معدن در سیستم توزیع برای اهداف حفاظت و کنترل ، بیشتر برای شبکه روستایی و محل کار مکرر مناسب است.

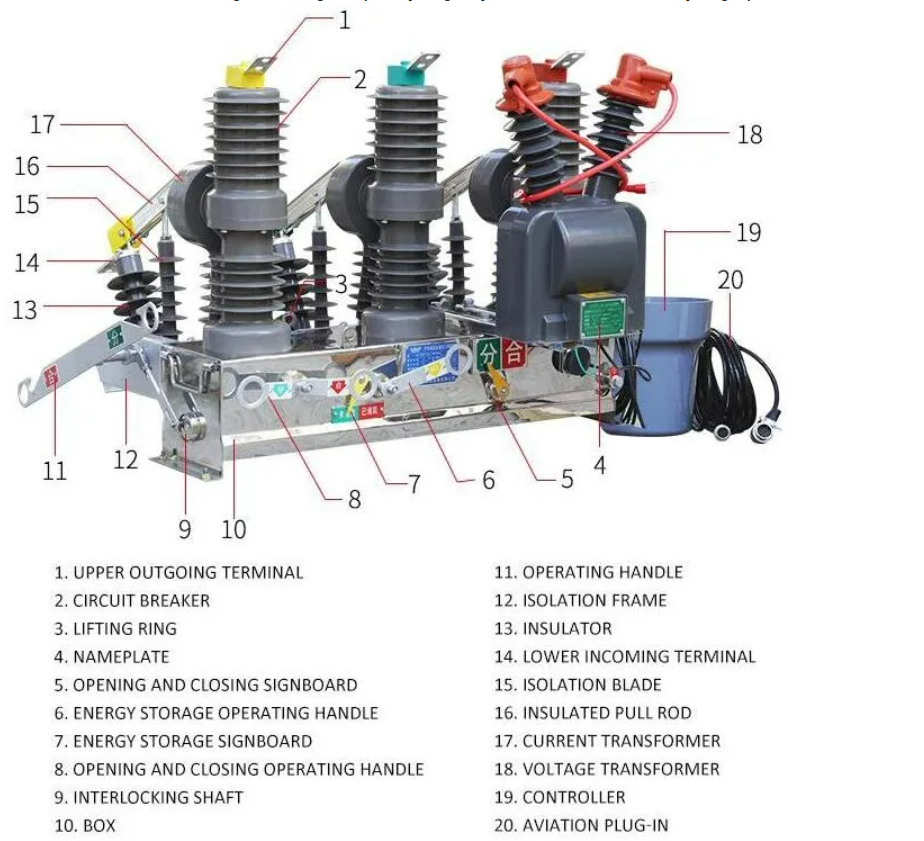

ویژگی های ساختار محصول

1. این پوسته از فولاد ضد زنگ با کیفیت بالا یا صفحه فولادی معمولی ساخته شده است که پس از فرآیند درمان ضد باست داکرومت با لاک مقاوم در برابر اشعه ماوراء بنفش اسپری می شود. این محصول دارای ضد اصطکاک عالی ، مه ضد نمک و سایر خصوصیات ضد محیطی است.

2. قطب عایق ثابت APG با لاستیک سیلیکون (به عنوان عایق و بافر) محصور شده است ، با حجم کمی ، عملکرد عالی ضد تراکم ، عمر طولانی کار و عملکرد قابل اعتماد.

3. مکانیسم عملیاتی یک مکانیسم عملیاتی بهار است که می تواند دستی یا برقی باشد. در صورت لزوم ، یک دستگاه عامل کنترل از راه دور و یک دستگاه برای جلوگیری از بستن جریان درون شغلی می توان اضافه کرد. قدرت مورد نیاز منبع تغذیه خارجی بیش از 70W نیست ، که به راحتی مجهز به منبع تغذیه پشتیبان است. دستگاه بافر با طراحی منحصر به فرد دارای عملکرد عالی ، بازگشت مجدد کوچک و سر و صدای کم است.

4. محفظه خاموش قوس ، فناوری برزیل مخصوص فولاد ضد زنگ را بدون برق ، با کیفیت جوشکاری بالا ، پایداری و قابلیت اطمینان و میزان نشت هوای پایین اتخاذ می کند. فرمول فلزی سازی سرامیکی ویژه و فرآیند فلزی سازی سرامیکی پیشرفته در فرآیند تولید برای اطمینان از سفتی هوا از محصول استفاده می شود و مقاومت کششی 130mpa آب بندی اولیه کامل است.

5. ترانسفورماتور فعلی از مواد هدایت مغناطیسی با کیفیت بالا و عایق کامپوزیت رزین اپوکسی و لاستیک سیلیکون ساخته شده است. این مزیت از ظرفیت بزرگ ، پایداری حرارتی پویا بالا ، سطح با دقت بالا ، بدون قابلیت نگهداری و قابلیت اطمینان بالا دارد.

ویژگی

1. قطع کننده مدار یک ساختار ستون سه فاز را اتخاذ می کند ، که دارای ویژگی های عملکرد شکستن ، پایداری و قابلیت اطمینان ، بدون خطر احتراق و انفجار ، بدون تعمیر و نگهداری ، اندازه کوچک ، وزن سبک و عمر طولانی است.

2. قطع کننده مدار ساختاری کاملاً محصور را با عملکرد آب بندی خوب اتخاذ می کند ، که به بهبود عملکرد ضد رطوبت و ضد انعطاف پذیری کمک می کند و به ویژه برای استفاده در مناطق سرد یا مرطوب مناسب است.

ستونهای سه فاز و ترانسفورماتورهای فعلی توسط مواد جامد رزین اپوکسی در فضای باز ، که ویژگی های مقاومت در برابر دمای بالا و پایین ، مقاومت ماوراء بنفش و مقاومت در برابر پیری دارند ، عایق بندی می شوند.

4. مکانیسم عملیاتی یک مکانیسم عملیاتی پاپ آپ کوچک را اتخاذ می کند ، که مصرف انرژی کمی برای باز و بسته شدن دارد. انتقال مکانیسم حالت انتقال مستقیم را اتخاذ می کند ، با کمترین باز و بسته شدن قطعات و قابلیت اطمینان بالا. مکانیسم عملیاتی در یک جعبه مکانیسم مهر و موم شده است که مشکل خوردگی مکانیسم را حل می کند و قابلیت اطمینان مکانیسم را بهبود می بخشد.

5. عملیات باز و بسته شدن مدار قطع کننده را می توان به صورت دستی یا الکتریکی یا از راه دور اداره کرد. برای تحقق اتوماسیون توزیع برق می توان آن را با کنترلر هماهنگ کرد و همچنین می تواند با کنترلر recloser ترکیب شود تا یک گیرنده تشکیل شود.

6. قطع کننده مدار می تواند به CT دو فاز یا سه فاز برای محافظت بیش از حد جریان بیش از حد و کنترل هوشمند برای تجزیه و تحلیل اطلاعات مجهز شود. بشر

7. قطع کننده مدار می تواند مجهز به سوئیچ جداسازی و پیوند سه فاز باشد. شکستگی آشکار قابل مشاهده ای وجود دارد که سوئیچ جداسازی در حالت خاموش قرار دارد و دارای یک اتصال ضد تیمی با بدنه قطع کننده مدار است. برای نگهداری آسان و ایمن می توان آن را با یک عایق پس از Arrester Post ارتباط برقرار کرد.

اطلاعات اساسی

توصیف مدل

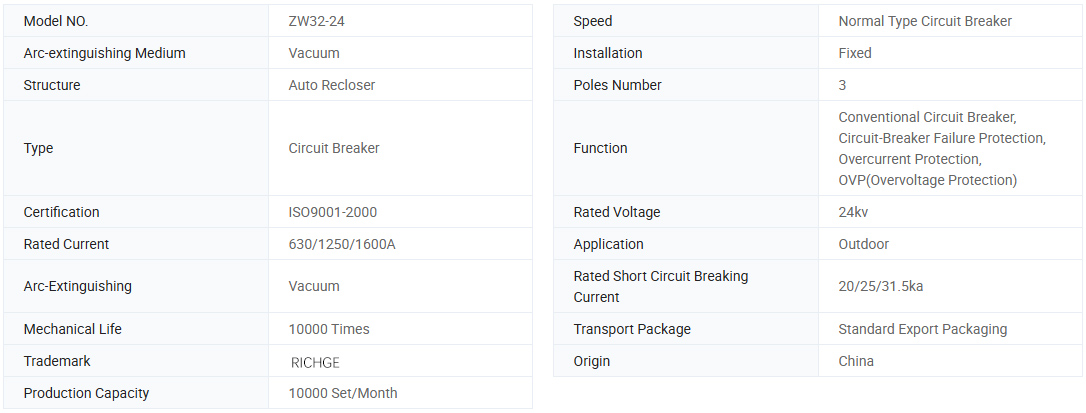

پارامتر فنی

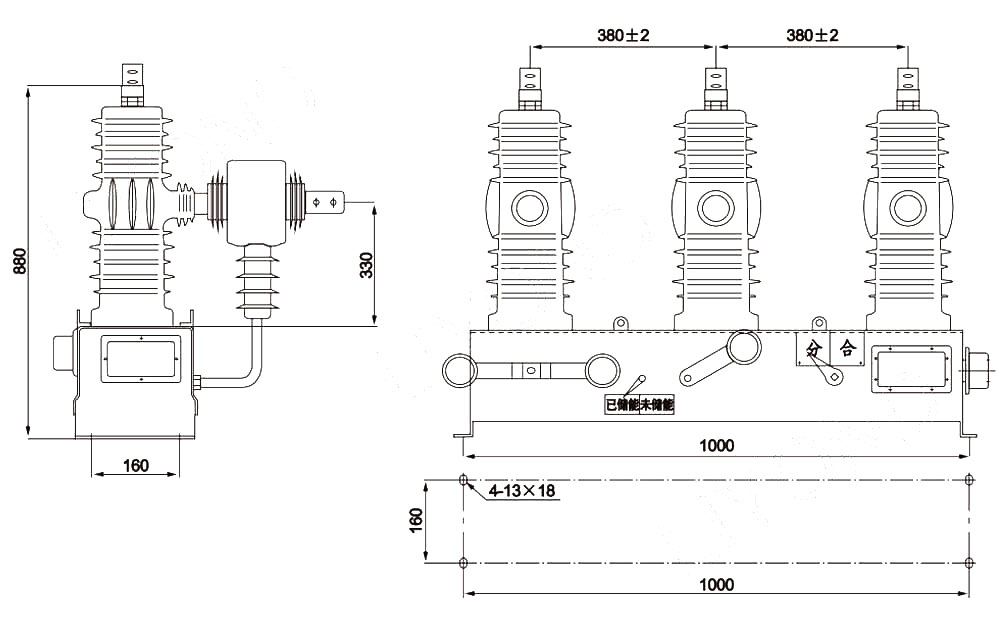

طراحی ابعاد طرح

مرجع ابعاد ZW32-24

در هنگام سفارش ، لطفاً نوع ، نام ، کمیت ، جریان دارای رتبه ، جریان کوتاه ، جریان کوتاه اتصال ، نسبت فعلی ترانسفورماتور فعلی ، حالت عملکرد و ولتاژ عملیاتی و غیره را مشخص کنید.

شرایط کار

ارتفاع 1000 متر ؛

2. دمای هوای محیط 45 درجه سانتیگراد ~+65 درجه سانتیگراد است. اختلاف دمای روزانه 25 درجه سانتیگراد است.

3. سرعت باد از 35m/s بیشتر نیست.

4. شدت زمین لرزه از 8 درجه تجاوز نمی کند.

5. سطح آلودگی: سطح IV ؛

6. محل نصب: بدون خطر و خطر انفجار خشک ، محل خوردگی شیمیایی.

پرسش

Q1: آیا شما تولید کننده هستید یا معامله گر هستید؟

A1: ما یک تولید کننده حرفه ای پیشرو هستیم.

Q2: چرخه تحویل شما چه مدت است؟

A2: بستگی به نیاز و کمیت محصول شما دارد. به طور کلی ، 5 تا 10 روز کاری برای تحویل لازم است

Q3: سرویس پس از فروش شما چیست؟

A3: ما می توانیم به سؤالات کاربران پاسخ دهیم که مشکلات آنها 24 ساعت شبانه روز حل می شود و پشتیبانی فنی جامع برای همه محصولات ما به سرعت ارائه می دهیم.

Q4: چگونه مشکلات کیفیت را حل می کنید؟

A4: لطفاً عکسهای مفصلی از مشکلات کیفیت ارائه دهید. بخش های بازرسی فنی و با کیفیت ما آنها را تجزیه و تحلیل می کند. ما ظرف 2 روز یک راه حل رضایت بخش ارائه خواهیم داد.

Q5: آیا خدمات سفارشی را قبول می کنید؟

A5: ما خدمات OEM/ODM را ارائه می دهیم و می توانیم آرم شما را روی محصولات چاپ کنیم. تیم فنی و نقل قول حرفه ای ما می تواند با توجه به نقشه ها و پارامترهای شما پروژه های رضایت بخش را ارائه دهد.
