MHZ2 / MHZL2 هواگیر موازی معرفی کامل محصول

نام تجاری: SOLH توسط Richge Technology

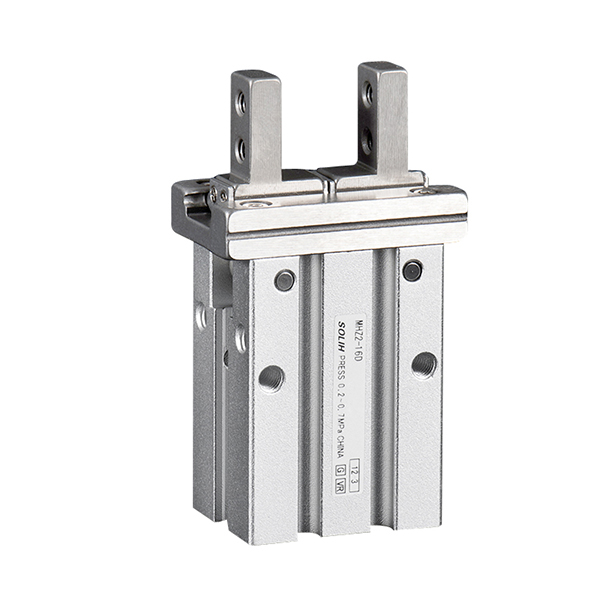

بررسی اجمالی محصول

     SOLH MHZ2 (سکته مغزی استاندارد) و MHZL2 (کورس طولانی) گیره های هوای موازی سنکرون دو پیستونی هستند. با استفاده از پیستون های دوگانه متقارن و ریل های راهنمای خطی دقیق، فک ها به صورت موازی بدون انحراف باز و بسته می شوند و دقت موقعیت یابی تکراری فوق العاده بالایی را ارائه می دهند. سوراخ‌های موجود: 10/16/20/25 میلی‌متر، پشتیبانی از سه حالت عملیاتی: عملکرد دوگانه (D)، عملکرد معمولی باز (S)، تک عملکرد به طور معمول بسته (C). چندین سبک فک قابل تعویض و چیدمان پورت بدنه اختیاری هستند و با سوئیچ های مغناطیسی M9BW برای تشخیص سیگنال های موقعیت باز/بسته برای اینترلاک PLC سازگار هستند.

     -- MHZ2: گیره استاندارد جهانی کوتاه مدت، طراحی شده برای تولید انبوه خودکار با سرعت بالا و چرخه بالا

     - MHZL2: نوع باز کردن طولانی مدت، برای حفره عمیق و جابجایی قطعه کار با اندازه بزرگ

     هر دو سری دارای ابعاد نصب و قطعات یدکی یکسانی هستند که به طور کامل با گیره های معادل وارداتی قابل تعویض هستند. به طور گسترده در الکترونیک 3C، سخت افزار دقیق، اتوماسیون بسته بندی و ایستگاه های بارگیری/تخلیه قطعه کار کوچک مستقر شده است.

قانون کدگذاری مدل کامل

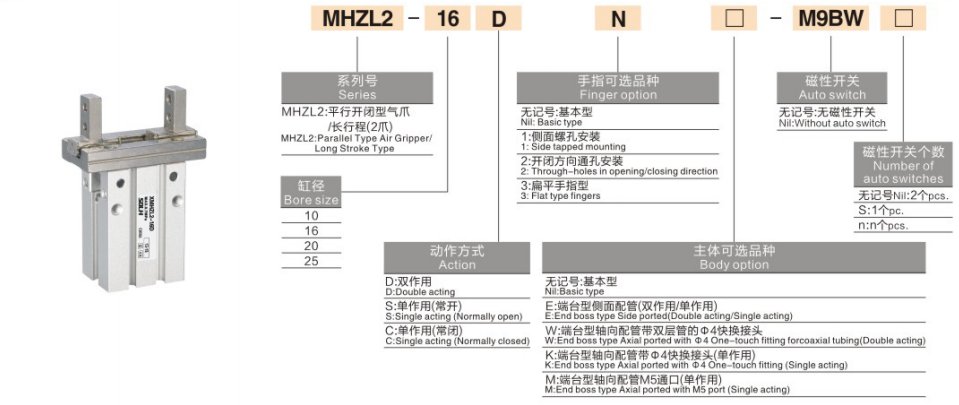

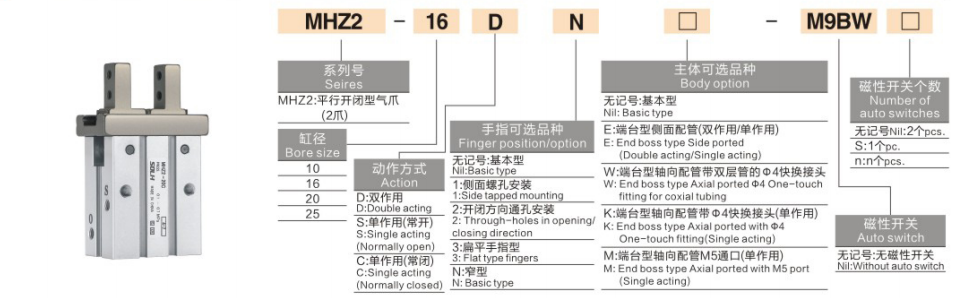

    فرمت جهانی:Series-Bore-Action-Action-Jaw Option-Body Port آپشن-مدل سوئیچ مغناطیسی-تعداد سوئیچ

 1. تعریف بخش کد

   1.1 سری

     -- MHZ2: گیره موازی سکته مغزی استاندارد 2 فک

     -- MHZL2: گیره موازی سکته ای بلند 2 فک

   1.2 سوراخ: 10 / 16 / 20 / 25 میلی متر

   1.3 حالت عمل

     -- D: دو اثر - هوا برای گیره، هوای معکوس برای آزاد کردن، حداکثر نیروی گیره، استاندارد تولید انبوه

     -- S: تک عمل NO به طور معمول باز - گیره های تامین هوا. فنر به طور خودکار با خاموش شدن برق آزاد می شود، از خرد شدن قطعه کار در ایستگاه های داغ پرس جلوگیری می کند

     -- C: NC تک اقدام به طور معمول بسته - عرضه هوا آزاد می شود. فنر نیروی گیره را بدون فشار هوا نگه می دارد و از افتادن قطعه کار برای جابجایی بالای ربات جلوگیری می کند

   1.4 گزینه فک

     -- خالی: فک پایه استاندارد

     -- 1: فک جانبی برای نصب وسایل سفارشی طولانی

     -- 2: فک از طریق سوراخ با پیچ و مهره های نفوذ کننده برای تثبیت فیکسچر

     -- 3: فک صاف نازک برای ورقه های نازک و قطعات کار با شکاف باریک

     -- N: فک با عرض باریک، بدنه باریک برای چیدمان تجهیزات محدود فشرده

   1.5 طرح بندی درگاه بدنه

     -- خالی: درگاه های هوای جانبی استاندارد

     - E: نوع پورت سمت انتهایی (سازگار با عملکرد تک/دوگانه)

     -- W: اتصالات فشاری دوگانه Φ4 از پیش نصب شده درگاه محوری انتهایی (فقط دو عملكرد)

     -- K: پورت محوری انتهایی با فیتینگ فشاری Φ4 (فقط تک عملکرد)

     -- M: پایان درگاه رزوه مستقیم M5 محوری (فقط تک اثر)

  1.6 سوئیچ مغناطیسی

     -- خالی: بدون سوئیچ تشخیص موقعیت

     - M9BW / M9BL: سوئیچ استاندارد نی مغناطیسی برای بازخورد وضعیت باز/بسته

   1.7 سوئیچ مقدار پسوند

     - خالی: 2 عدد سوئیچ به صورت استاندارد، هر دو موقعیت گیره و رها را تشخیص می دهد

     -- S: 1 عدد سوئیچ تکی برای نظارت بر وضعیت تک

  2. نمونه های مرجع سفارش

   2.1 MHZ2-16D-N-M9BW

     - گیره استاندارد ضربه ای، سوراخ 16، دو اثر، فک باریک، 2 عدد سوئیچ مغناطیسی M9BW، بدنه پورت جانبی پایه.

   2.2 MHZL2-20D-3-E-M9BW-S

     - دستگیره سکته مغزی طولانی، سوراخ 20، دو اثر، فک نازک صاف، بدنه درگاه کناری انتهایی، سوئیچ مغناطیسی تک M9BW.

جدول مقایسه هسته MHZ2 در مقابل MHZL2

ساختار داخلی مشترک و مزایای هسته (MHZ2 و MHZL2)

  1. درایو سنکرون دو پیستونی متقارن

     - پیستون‌های چپ و راست فک‌ها را به طور همزمان با تنش متعادل فشار می‌دهند، بدون جابجایی جانبی یا لغزش پیچشی در حین گرفتن، موقعیت پایدار برای قطعات میکرو مانند تراشه‌ها و PCB.

  2. ریل راهنمای خطی مقاوم در برابر سایش بالا

     - ریل راهنمای آلیاژ کروم سخت همراه با لغزنده های خود روان کننده PTFE، اصطکاک کم و مقاومت در برابر ضربه قوی. گریس از پیش پر شده با عمر طولانی از کارخانه، سازگار با مدار هوای بدون روغن.

  3. دقت موقعیت یابی تکراری فوق العاده بالا

     - تکرارپذیری ± 0.01 میلی متر در تمام سوراخ های 10 تا 25، انحراف ابعادی صفر برای قطعات الکترونیکی دقیق و چیدن سخت افزار.

  4. نصب جهانی چند زاویه ای

     - سوراخ های نصب شده در پایین، دو طرف و بالای بدنه. فک ها از شیرهای جانبی، سوراخ از طریق، سبک های مسطح و باریک، قابل نصب به صورت افقی، عمودی یا معکوس پشتیبانی می کنند.

  5. سه حالت بازنشانی بهار ایمن

     - دو اثر D: نیروی گیره ثابت پایدار برای تولید انبوه مداوم 24 ساعته

     - S NO تک اثر: آزاد شدن خودکار در قطع برق، از قطعات در برابر له شدن در ایستگاه های پرس داغ / مهر زنی محافظت می کند.

     - C NC تک اثر: گیره دائمی بدون تامین هوا، خطر سقوط قطعه کار را برای ربات بالای سر EOAT حذف می کند.

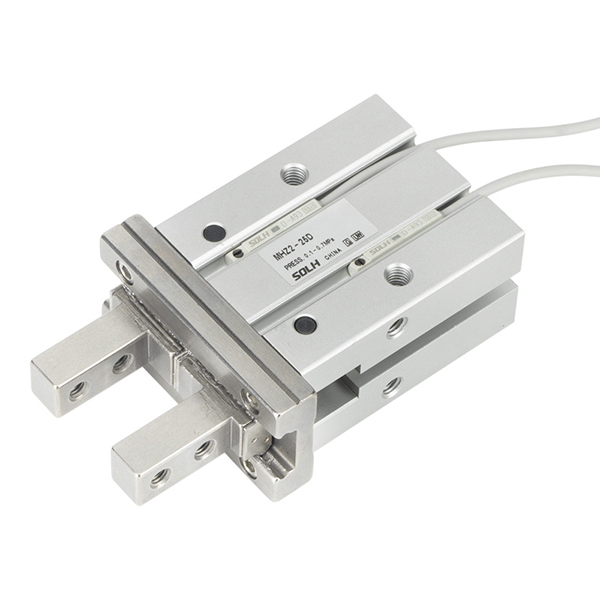

  6. یکپارچه تشخیص موقعیت مغناطیسی

     - حلقه مغناطیسی داخلی داخل بدنه سیلندر؛ سوئیچ M9BW سیگنال دیجیتال را به PLC ارسال می کند تا حضور قطعه کار و وضعیت فک را برای منطق اینترلاک خودکار قضاوت کند.

  7. طرح بندی پورت یکپارچه متنوع

     - پورت جانبی استاندارد، درگاه سمت انتهایی، گزینه‌های اتصال فشاری از پیش مونتاژ شده محوری، مسیریابی لوله‌ها را بدون آداپتورهای اضافی برای افکتور انتهایی ربات ساده می‌کند.

جدول مشخصات فنی یکپارچه جهانی

نیروی بستن نظری @0.5MPa (واحد: N)

راهنمای انتخاب گام به گام

  1. انتخاب سکته مغزی

     - قطعات نازک کوچک، دهانه باریک، تقاضای سرعت و فرکانس بالا → ضربه استاندارد MHZ2

     - قطعات کار با اندازه بزرگ، قالب‌گیری قالب حفره‌ای عمیق، باز کردن گسترده مورد نیاز → ضربه طولانی MHZL2

  2. انتخاب حالت عمل

     - تولید مداوم 24 ساعته، نیروی گیره را به حداکثر برسانید → D دو عمل

     - ایستگاه پرس داغ / مهر زنی، جلوگیری از خرد شدن قطعه کار پس از افت توان → S تک عمل NO

     -- بارگیری/تخلیه سربار ربات، از افتادن قطعه در هنگام قطع برق اجتناب کنید → C تک اثر NC

 3. انتخاب سبک فک

     -- مینی فیکسچر جمع و جور با فضای محدود ← فک باریک N

     -- ورق های نازک، PCB، جابجایی شکاف باریک → 3 فک نازک صاف

     - نیاز به نصب وسایل سفارشی توسعه یافته ← 1 فک جانبی / 2 فک سوراخ دار

 4. انتخاب طرح بندی درگاه بدنه

     - ایستگاه کاری معمولی ثابت، مسیریابی لوله استاندارد → بدنه پورت جانبی استاندارد خالی

     - ربات EOAT، چیدمان لوله ساده → بدنه پورت فشاری از پیش نصب شده محوری W/K/M

     -- فضای لوله کنار کابینت باریک → بدنه پورت سمت انتهایی E

 5. انتخاب تشخیص سیگنال موقعیت

     - خط تولید کاملا اتوماتیک، PLC به بازخورد وضعیت قطعه کار و فک نیاز دارد → تجهیز سوئیچ های مغناطیسی M9BW (2 عدد پیش فرض)

     -- وسایل دستی ساده بدون منطق سیگنال خودکار → مدل پایه بدون سوئیچ مغناطیسی

سناریوهای کاربردی صنعتی معمولی

  1. برنامه استاندارد سکته مغزی MHZ2

     -- 3C Electronics: مرتب سازی و برداشت با سرعت بالا PCB، تراشه ها، اتصالات، قطعات پلاستیکی کوچک

     - سخت افزار دقیق: بارگیری/تخلیه با فرکانس بالا میکرو شفت ها، پیچ ها، قطعات مینیاتوری مهر شده

     -- ماشین آلات بسته بندی: تعیین موقعیت و بستن درب بطری ها، کارتن های کوچک و برچسب ها

     - تجهیزات بازرسی نوری: دستگاه موقعیت یابی مینی قطعه برای ایستگاه های تشخیص بصری

  2. برنامه MHZL2 Long Stroke

     - قطعات پلاستیکی بزرگ، صفحات ضخیم و چسبندگی مواد چند لایه روی هم

     - بیرون ریختن قطعه قالب حفره عمیق، قالب گیری تزریقی کمکی جداسازی قطعه کار بزرگ

     - کارتن، جعبه های پلاستیکی سفت و سخت و انتقال قطعه کار بزرگ

     - ربات افکتور انتهایی برای جابجایی مواد با ابعاد مختلف

راه حل های مدار پنوماتیک مطابق استاندارد

  1. مدار 1: دستگیره دوگانه برای خطوط تولید انبوه

     -- واحد سرویس هوای AFC ← شیر برقی 5/2 4V210 ← لوله PU6 ← گیره MHZ2/MHZL2 (سوئیچ های M9BW به ورودی دیجیتال PLC متصل می شوند)

  2. مدار 2: مدار ایمنی نگهدارنده خاموش برای ربات های بالای سر

     -- تنظیم کننده فشار AR ← شیر برقی 3 ولت 3/2 ← گیره گیر طولانی مدت NC تک اثر MHZ2-XXC

  3. مدار 3: مینی دستی مدار فیکسچر ساده

     -- AC1500 مینی سرویس هوا ← شیر پایه 3F ← لوله نازک PU4 ← گیره استاندارد مینیاتوری MHZ2-10D

اقدامات احتیاطی در عملیات و نگهداری

     - فیلتر هوای دقیق 5μm سری AF را در بالادست گیره نصب کنید. ورود گرد و غبار به ریل راهنما باعث ایجاد گیر می شود و عمر مفید را به شدت کاهش می دهد.

     - مرکز ثقل قطعه کار را با محور مرکزی فک به شدت تراز کنید. بار سنگین یک طرفه غیرعادی منجر به سایش ناهموار ریل می شود.

     - فشار هوای 0.4 ~ 0.5 مگاپاسکال را برای عملیات چرخه بالا حفظ کنید. از کار مداوم طولانی مدت تحت فشار کامل 0.7 مگا پاسکال خودداری کنید.

     - فاصله بافر را برای کلیدهای مغناطیسی ذخیره کنید تا از آسیب پروب در اثر ضربه فک با سرعت بالا جلوگیری کنید.

     - در محیط هایی با اسید قوی، قلیایی یا حلال آلی با غلظت بالا برای مدت طولانی استفاده نکنید. اجزای آب بندی زودرس خورده و خراب می شوند.

خلاصه یک جمله

     گیره های پنوماتیک موازی استاندارد SOLH MHZ2 با فرکانس بالا و ضربه بلند MHZL2 از ساختار هدایت خطی دو پیستونی با دقت ± 0.01 میلی متر، سه حالت عملی D/S/C و گزینه های فک و پورت چندگانه قابل تعویض، مجهز به سوئیچ های موقعیت مغناطیسی M9BW، ربات سخت افزاری Eclamping خودکار، به طور گسترده برای ربات سخت افزاری AT3C استفاده می کنند. چیدن و انتقال
